Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
35/20 (1.750)
Marche arrière:
26/15 (1.733)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
19.3 mm (0.76 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 8-12
Fabricant/modèle:
MAXXIS/M937Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 10-12
Fabricant/modèle:
MAXXIS/M938
Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25 kPa (3.6 psi) (0.25 kgf/cm²)
Arrière:
25 kPa (3.6 psi) (0.25 kgf/cm²)
Minimum:
Avant:
22 kPa (3.2 psi) (0.22 kgf/cm²)
Arrière:
22 kPa (3.2 psi) (0.22 kgf/cm²)
Maximum:
Avant:
28 kPa (4.1 psi) (0.28 kgf/cm²)
Arrière:
28 kPa (4.1 psi) (0.28 kgf/cm²)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5AT
U3D560F0.book Page 3 Tuesday, December 27, 2005 1:43 PM

10-4
10
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160.0 mm (6.30 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180.0 mm (7.09 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
Batterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30 W/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1
Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1Fusibles:Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
U3D560F0.book Page 4 Tuesday, December 27, 2005 1:43 PM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3D560F0.book Page 1 Tuesday, December 27, 2005 1:43 PM

11-2
11

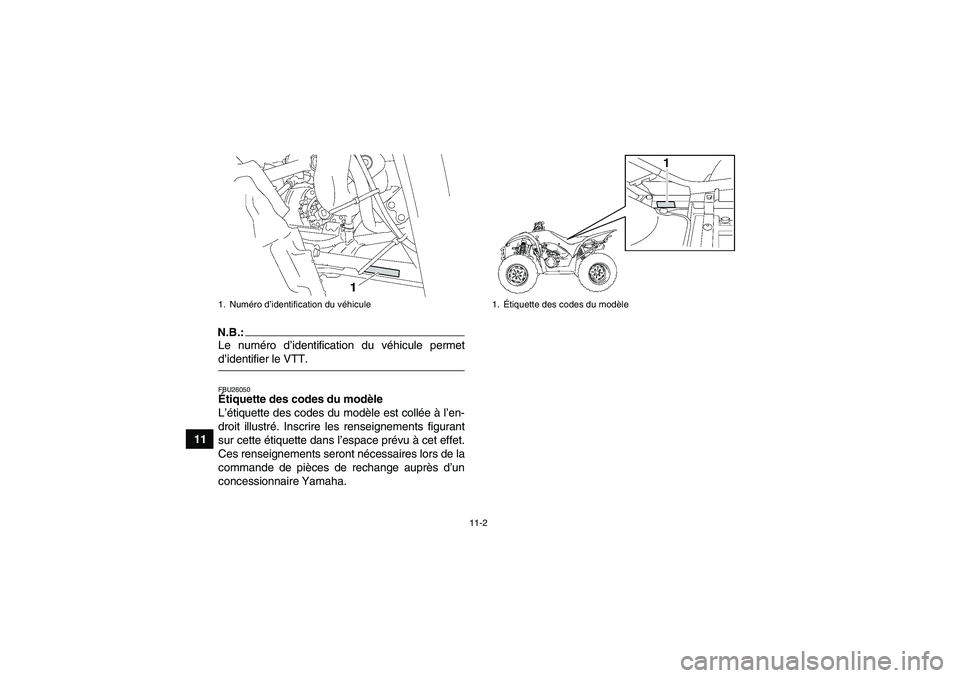

N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U3D560F0.book Page 2 Tuesday, December 27, 2005 1:43 PM

INDEX
AAccessoires et chargement ............................................ 6-6
Amortisseur arrière, réglage ........................................ 4-16
Amortisseurs avant, réglage ........................................ 4-14BBatterie ......................................................................... 8-35
Bougie, contrôle ............................................................. 8-8CCâble des gaz, réglage du jeu ..................................... 8-24
Câbles, contrôle et lubrification .................................... 8-32
Cache, dépose et repose ............................................... 8-8
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-3
Carburateur, réglage .................................................... 8-23
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-3
Compartiment de rangement ....................................... 4-13
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-32
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-3
Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 8-22
Courroie trapézoïdale, tube de vidange du conduit
de refroidissement ..................................................... 8-22DDémarrage, moteur chaud ............................................. 6-3Démarreur ...................................................................... 4-3
EÉclairage, commutateur général .................................... 4-3
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 2-1
Entretiens et graissages périodiques, tableau ............... 8-3
Étiquette des codes du modèle ................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-40
Filtre à air, nettoyage de l’élément ............................... 8-18
Frein arrière, levier et pédale ......................................... 4-6
Frein arrière, réglage de la garde du levier et
de la pédale ............................................................... 8-29
Frein avant, contrôle de la garde du levier .................. 8-28
Frein avant, levier .......................................................... 4-6
Frein de stationnement .................................................. 4-7
Freins avant et arrière .................................................... 5-3
Freins, changement du liquide ..................................... 8-27
Freins, contrôle des plaquettes et mâchoires .............. 8-25
Freins, contrôle du niveau du liquide ........................... 8-26
Fusées, lubrification des axes ..................................... 8-34
Fusées, lubrification des pivots .................................... 8-34
Fusibles, remplacement ............................................... 8-37HHuile de couple conique arrière ............................ 5-3, 8-15
Huile moteur .................................................................. 5-3
Huile moteur et cartouche du filtre ............................... 8-11
U3D560F0.book Page 1 Tuesday, December 27, 2005 1:43 PM

IInstruments, éclairage et commandes ........................... 5-7JJoint de cardan d’arbre de transmission,
lubrification ................................................................. 8-34LLevier des gaz ......................................................... 4-4, 5-4
Leviers de frein, contrôle et lubrification ....................... 8-33
Limiteur de vitesse ......................................................... 4-5
Lubrification de l’arbre de direction .............................. 8-35MManuel du propriétaire et trousse de réparation ............ 8-1
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-43
Pannes, schéma de diagnostic .................................... 8-45
Pare-étincelles, nettoyage ............................................ 8-20
Pédale de frein, contrôle et lubrification ....................... 8-33
Phares, réglage du faisceau ........................................ 8-40
Phares, remplacement d’une ampoule ........................ 8-38
Pneus ............................................................................. 5-4
Pneus, limite d’usure ...................................................... 5-6
Pneus, mesure de la pression ........................................ 5-6RRégime de ralenti du moteur ........................................ 8-23
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant .................................................... 4-10
Rodage du moteur ......................................................... 6-5Roues, dépose ............................................................. 8-41
Roues, repose .............................................................. 8-42
Roulements de roue, contrôle ...................................... 8-34
SSécurité .......................................................................... 1-1
Sélecteur de marche ...................................................... 4-8
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité ..... 8-25
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-25
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-6TTémoin d’alerte de la température d’huile ...................... 4-2
Témoin de marche arrière .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins et témoin d’alerte ............................................. 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
