8-28
8 graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité du maître-
cylindre de frein et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: Remplacer tous les deux
ans.
Durites de frein : Remplacer tous les quatre ans.FBU24390Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde du le-
vier de frein doit être de zéro mm (zéro in), comme
illustré. Si la garde est incorrecte, faire contrôler le
circuit de freinage par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02070Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.1. Garde du levier de frein
U3D560F0.book Page 28 Tuesday, December 27, 2005 1:43 PM

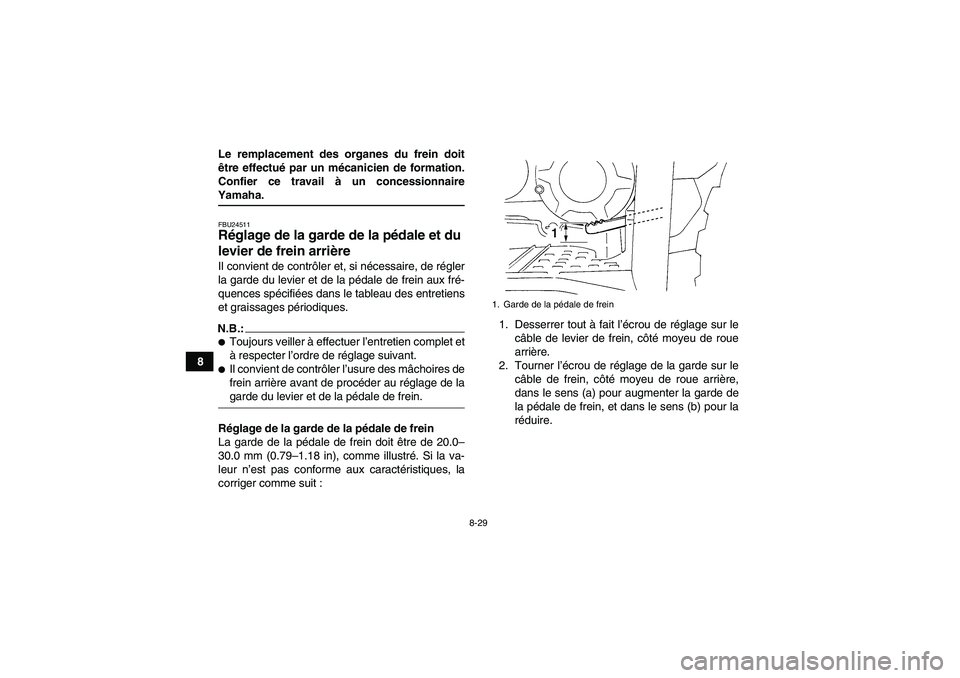

8-29
8Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU24511Réglage de la garde de la pédale et du
levier de frein arrière Il convient de contrôler et, si nécessaire, de régler
la garde du levier et de la pédale de frein aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.N.B.:
Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.
Il convient de contrôler l’usure des mâchoires de
frein arrière avant de procéder au réglage de lagarde du levier et de la pédale de frein.
Réglage de la garde de la pédale de frein
La garde de la pédale de frein doit être de 20.0–
30.0 mm (0.79–1.18 in), comme illustré. Si la va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit :1. Desserrer tout à fait l’écrou de réglage sur le
câble de levier de frein, côté moyeu de roue
arrière.
2. Tourner l’écrou de réglage de la garde sur le
câble de frein, côté moyeu de roue arrière,
dans le sens (a) pour augmenter la garde de
la pédale de frein, et dans le sens (b) pour la
réduire.
1. Garde de la pédale de frein
U3D560F0.book Page 29 Tuesday, December 27, 2005 1:43 PM

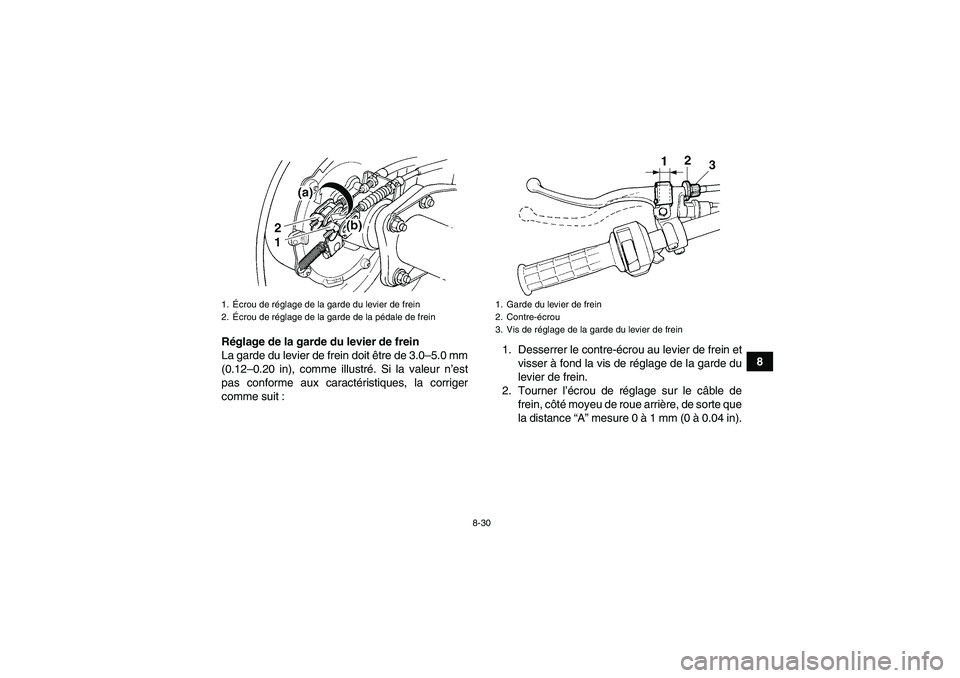

8-30
8 Réglage de la garde du levier de frein
La garde du levier de frein doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Si la valeur n’est
pas conforme aux caractéristiques, la corriger
comme suit :1. Desserrer le contre-écrou au levier de frein et
visser à fond la vis de réglage de la garde du
levier de frein.
2. Tourner l’écrou de réglage sur le câble de
frein, côté moyeu de roue arrière, de sorte que
la distance “A” mesure 0 à 1 mm (0 à 0.04 in).
1.Écrou de réglage de la garde du levier de frein
2.Écrou de réglage de la garde de la pédale de frein
1. Garde du levier de frein
2. Contre-écrou
3. Vis de réglage de la garde du levier de frein
U3D560F0.book Page 30 Tuesday, December 27, 2005 1:43 PM

8-31
83. Tourner la vis de réglage au levier de frein
dans le sens (a) pour augmenter la garde du
levier et dans le sens (b) pour la réduire.4. Serrer le contre-écrou au levier de frein.
N.B.:Lors du réglage de la garde du levier de frein
arrière :
Veiller à ne pas actionner la pédale de frein.
Veiller à ce que la pédale de frein reste immo-bile.
AVERTISSEMENT
FWB02080Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
1.Écrou de réglage de la garde du levier de frein
2. Distance “A”
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
U3D560F0.book Page 31 Tuesday, December 27, 2005 1:43 PM

8-32
8 Après l’entretien :

S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaireYamaha.FBU24751Contacteurs de feu stop Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.
1. Déposer le cache A. (Voir page 8-8.)N.B.:Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-nage ne fasse effet.2. Tourner l’écrou de réglage tout en maintenant
le contacteur de feu stop en place. Tourner
l’écrou de réglage dans le sens (a) pour que le
feu stop s’allume plus tôt. Tourner l’écrou de
réglage dans le sens (b) pour que le feu stop
s’allume plus tard.
3. Reposer le cache.
FBU24900Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou1. Contacteur de feu stop
2.Écrou de réglage du contacteur de feu stop
U3D560F0.book Page 32 Tuesday, December 27, 2005 1:43 PM

8-33
8si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02130Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-rait provoquer un accident ou des blessures.FBU24911Contrôle et lubrification des leviers de
frein avant et arrière Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
FBU24950Contrôle et lubrification de la pédale de
frein Contrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.N.B.:Pour accéder au pivot de la pédale de frein, dépo-ser le cache A. (Voir page 8-8.) Lubrifiant recommandé:
Huile moteurLubrifiant recommandé:
Graisse à base de savon au lithium (graisse
universelle)
U3D560F0.book Page 33 Tuesday, December 27, 2005 1:43 PM

8-34
8
FBU24961Contrôle des roulements de roue Contrôler les roulements de roue avant et arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. Si un moyeu de
roue a du jeu ou si une roue ne tourne pas réguliè-
rement, faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FBU24980Lubrification du joint de cardan d’arbre
de transmission Lubrifier le joint de cardan d’arbre de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.FBU25060Lubrification des pivots de fusée Lubrifier les pivots de fusées aux fréquences spé-
cifiées dans le tableau des entretiens et graissa-
ges périodiques.FBU25080Lubrification des axes de fusée Lubrifier les axes de fusée aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques. Lubrifiant recommandé:
Graisse à base de savon au lithium (graisse
universelle)Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U3D560F0.book Page 34 Tuesday, December 27, 2005 1:43 PM

8-35
8
FBU25100Lubrification de l’arbre de direction Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.FBU25222Batterie Ce modèle est équipé d’une batterie de type étan-
che et celle-ci ne requiert aucun entretien. Il n’est
donc pas nécessaire de contrôler le niveau d’élec-
trolyte ni d’ajouter de l’eau distillée. Contrôler et, si
nécessaire, serrer les connexion de batterie.ATTENTION:FCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contactavec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques. Lubrifiant recommandé:
Graisse à base de savon au lithium
