2006 YAMAHA TMAX Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-17
2
3
4
5
67
8
9
ATTENZIONE:

HCA10470

Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.

Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbeprotetto dal gelo e dalla corrosione.

Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido re-
frigerante si riduce.
AVVERTENZA

HWA10380
Non tentare mai di togliere il tappo del
radiatore quando il motore è caldo.
5. Togliere il coperchio del serbatoio del
liquido refrigerante installando la vite.
NOTA:


La ventola del radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.

Se il motore si surriscalda, vedere pa-
gina 6-34 per ulteriori istruzioni.
HAU21120
Pulizia dell’elemento del filtro
dell’aria
Eseguire la pulizia dell’elemento del filtro
dell’aria agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Pulire più spesso l’elemento del filtro
dell’aria se si utilizza il motociclo in zone
molto umide o polverose.
1. Togliere la carenatura A. (Vedere
pagina 6-7.)
2. Togliere il parabrezza togliendo le viti.
3. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti e poi
estrarre l’elemento del filtro dell’aria.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al livello massimo):
0.35 L (0.37 US qt) (0.31 Imp.qt)
1

1. Vite
1
1(×5)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-18
1
2
3
4
5
6
7
8
9

4. Picchiettare leggermente l’elemento
del filtro dell’aria per togliere la mag-
gior parte della polvere e dello sporco,
e poi eliminare lo sporco residuo con
aria compressa, come illustrato nellafigura. Se l’elemento del filtro dell’aria
è danneggiato, sostituirlo.
5. Inserire l’elemento del filtro dell’aria
nella scatola del filtro dell’aria.
ATTENZIONE:

HCA10480

Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.

Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i ci-
lindri) potrebbero usurarsi
eccessivamente.
6. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
7. Installare il parabrezza e la carenatu-
ra.
HAU33481
Regolazione del regime del
minimo
Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
NOTA:

Il motore è caldo quando risponde rapida-
mente all’acceleratore.
1. Togliere il pannello B. (Vedere
pagina 6-7.)
2. Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo sulla
vite di regolazione del minimo. Per au-
mentare il regime del minimo, girare la
vite in direzione (a). Per ridurre il regi-
me del minimo, girare la vite in direzio-
ne (b).
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
1
2
2
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

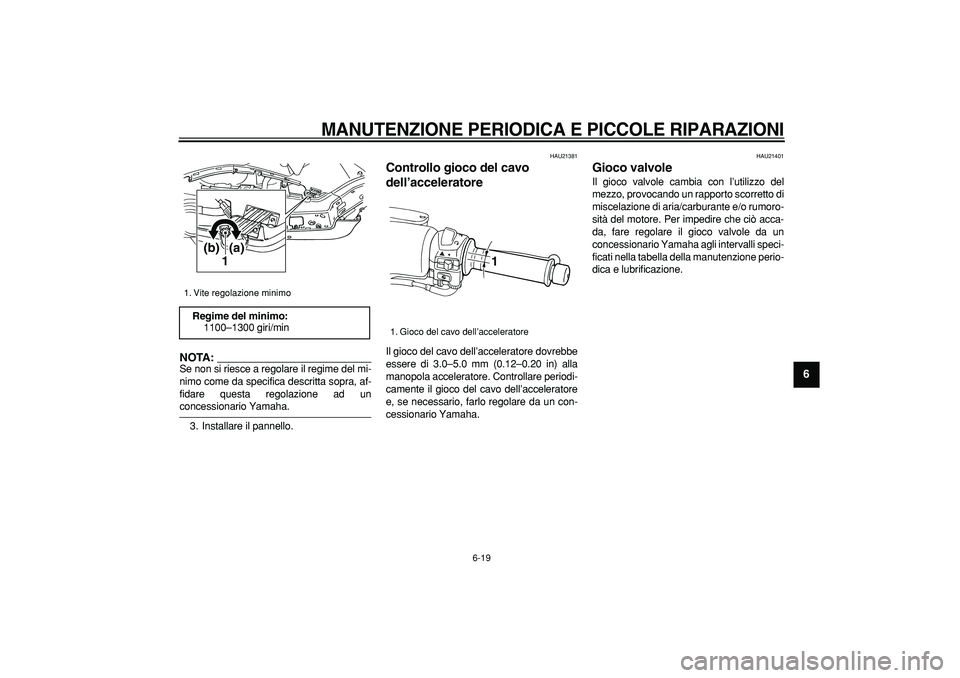

6-19
2
3
4
5
67
8
9
NOTA:

Se non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad un
concessionario Yamaha.
3. Installare il pannello.
HAU21381
Controllo gioco del cavo
dell’acceleratore
Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
1. Vite regolazione minimo
Regime del minimo:
1100–1300 giri/min
1(a)
(b)

1. Gioco del cavo dell’acceleratore
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-20
1
2
3
4
5
6
7
8
9

HAU33600
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano i pneumatici
prescritti secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA

HWA10500

Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).

Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-
sto modello.
AVVERTENZA

HWA11200
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro veicolo, tenere sempre presenti
le seguenti precauzioni.

NON SOVRACCARICARE MAI IL
VEICOLO! L’uso di un veicolo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, la perdita
del controllo o lesioni gravi. Verifi-
care che il peso totale del pilota, delpasseggero, del carico e degli ac-
cessori non superi il carico massi-
mo specificato per il veicolo.

Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.

Fissare con cura gli oggetti più pe-
santi vicino al centro del veicolo e
distribuire uniformemente il peso
sui due lati del mezzo.

Regolare la pressione dei pneuma-
tici in funzione del carico.

Prima di utilizzare il motociclo, con-
trollare sempre la condizione e la
pressione dei pneumatici.
Controllo dei pneumatici Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Carico massimo*:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
12

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-21
2
3
4
5
67
8
9

Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:

I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
AVVERTENZA

HWA10470

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.

Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
120/70R14 M/C 55H
Produttore/modello:
DUNLOP/D252F
BRIDGESTONE/TH01F
Pneumatico posteriore:
Dimensioni:
160/60R15 M/C 67H
Produttore/modello:
DUNLOP/D252
BRIDGESTONE/TH01R

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-22
1
2
3
4
5
6
7
8
9

HAU33453
Gioco delle leve freno anteriore e
posteriore
Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA

HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU33473
Regolazione del cavo della leva
di blocco freno posteriore
Può rendersi necessario regolare la leva di
blocco freno posteriore se la leva di blocco
freno posteriore non blocca correttamente.
Quando la leva di blocco freno posteriore è
inutilizzata, la lunghezza del cavo della leva
di blocco freno posteriore dovrebbe essere
da 45 mm a 47 mm (da 1.77 in a 1.85 in)
sulla pinza freno posteriore. Controllare pe-
riodicamente la lunghezza del cavo della
leva di blocco freno posteriore e, se neces-
sario, regolarla come segue.
Per aumentare la lunghezza del cavo della
leva di blocco freno posteriore, girare il
dado di regolazione sulla pinza freno poste-
1. Dado di regolazione
2. Lunghezza del cavo della leva di blocco
freno posteriore
2
1
(b)
(a)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-23
2
3
4
5
67
8
9

riore in direzione (a). Per ridurre la lunghez-
za del cavo della leva di blocco freno
posteriore, girare il dado di regolazione in
direzione (b).
AVVERTENZA

HWA10650
Se non si riesce ad ottenere una regola-
zione corretta come descritto sopra, affi-
dare questa regolazione ad un
concessionario Yamaha.
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasiscomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU22493
Pastiglie del freno posteriore
1. Togliere la pinza del freno posteriore
togliendo i bulloni.
2. Verificare che ciascuna pastiglia freno
posteriore non sia danneggiata e mi-
surare lo spessore della guarnizione.
Se una pastiglia freno è danneggiata,
o se lo spessore della guarnizione è in-
feriore a 0.8 mm (0.03 in), fare sostitu-
ire in gruppo le pastiglie dei freni da un
concessionario Yamaha.
3. Installare la pinza del freno posteriore
installando i bulloni e poi stringendoli
1. Scanalatura indicatore d’usura pastiglia
freno
1 1

1. Bullone
2. Spessore rivestimento pastiglia freno
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-24
1
2
3
4
5
6
7
8
9

alla coppia di serraggio secondo spe-
cifica.
ATTENZIONE:

HCA12822
Non azionare il freno posteriore o il bloc-
co del freno posteriore dopo aver tolto la
pinza freno, altrimenti il cilindretto della
pinza freno verrebbe spinto fuori.
HAU22580
Controllo del livello del liquido
freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido frenipuò lasciar entrare aria nell’impianto fre-
nante, rendendolo inefficiente.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenanate.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.

Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.

Evitare infiltrazioni d’acqua nel serba-
Coppia di serraggio:
Bullone della pinza freno:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

Liquido freni consigliato:
DOT 4
