2006 YAMAHA TMAX Manuale duso (in Italian)

CARATTERISTICHE TECNICHE

8-2
2
3
4
5
6
7
89

Avancorsa:
95.0 mm (3.74 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
120/70R14 M/C 55H
Produttore/modello:
DUNLOP/D252F
Produttore/modello:
BRIDGESTONE/TH01F
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
160/60R15 M/C 67H
Produttore/modello:
DUNLOP/D252
Produttore/modello:
BRIDGESTONE/TH01R
Carico:
Carico massimo:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* (Peso totale del pilota, del passeggero,
del carico e degli accessori)

Pressione pneumatici (misurata a pneu-
matici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)Condizione di carico:
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
14M/C x MT3.50
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15M/C x MT5.00
Freno anteriore:
Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopicaTipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
117.0 mm (4.61 in)
Impianto elettrico:
Sistema d’accensione:
Accensione a bobina transistorizzata (digi-
tale)
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT9B-4
Tensione, capacità:
12 V, 8.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 60 W/55.0 W
×
1
Faro:
12 V, 55.0 W
×
1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W
×
2

CARATTERISTICHE TECNICHE

8-3
1
2
3
4
5
6
7
8
9

Indicatore di direzione/luce di posizione ante-
riori:
12 V, 21 W/5.0 W
×
2
Indicatore di direzione posteriore:
12 V, 21.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
2
Luce targa:
12 V, 5.0 W
×
1
Luce pannello strumenti:
14 V, 2.0 W
×
3
Spia abbagliante:
14 V, 1.4 W
×
1
Spia degli indicatori di direzione:
14 V, 1.4 W
×
2
Spia problemi al motore:
14 V, 1.4 W
×
1
Spia dell’ABS:
XP500A 14 V, 1.4 W
×
1
Spia del sistema immobilizzatore:
LED

Fusibili:
Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
XP500 20.0 A
XP500A 15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 AFusibile della ventola del radiatore:
15.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
XP500A 5.0 A
Fusibile del motorino dell’ABS:
XP500A 30.0 A
Fusibile di backup:
10.0 A

9-1
2
3
4
5
6
7
8
9

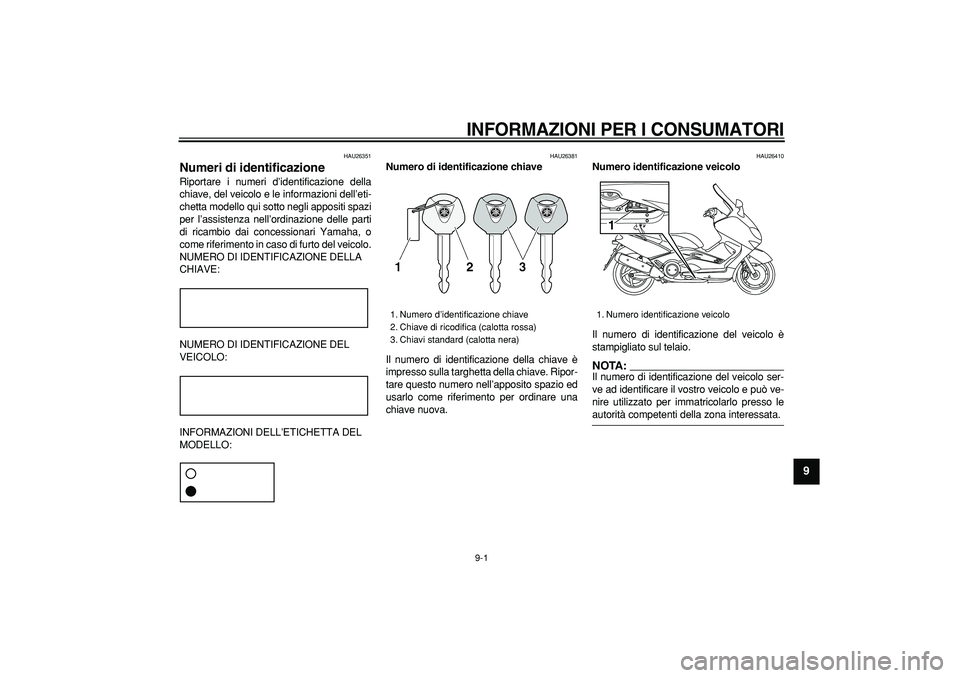

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
1
2
3
4
5
6
7
8
9

HAU26500
Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 3-16.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste informazioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Etichetta modello
1

INDICE ANALITICO

A
ABS (per modelli con ABS) .....................3-11
Accelerazione e decelerazione..................5-2
Accensione del motore ..............................5-1
Allarme antifurto (optional) ........................3-8
Ammortizzatore .......................................3-17
Avvio del mezzo ........................................5-2
B
Batteria ....................................................6-28
Blocchetto di accensione/bloccasterzo......3-2
C
Candele, controllo ....................................6-10
Caratteristiche tecniche .............................8-1
Carburante ...............................................3-13
Carburante, consigli per ridurne il
consumo ..................................................5-3
Carenature e pannelli, rimozione e
installazione.............................................6-7
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ........................6-26
Cavalletto laterale ....................................3-17
Cavo della leva di blocco freno posteriore,
regolazione ............................................6-22
Commutatore luce abbagliante/
anabbagliante ..........................................3-9
Consigli per una guida sicura ....................1-4
Contagiri ....................................................3-4
Convertitore catalitico ..............................3-14
Cuscinetti delle ruote, controllo ...............6-28
D
Display multifunzione .................................3-5
E
Elemento del filtro dell’aria, pulizia ..........6-17
Elenco dei controlli prima dell’utilizzo ........4-2Etichetta modello ....................................... 9-2
F
Forcella, controllo .................................... 6-27
Frenatura ................................................... 5-2
Fusibili, sostituzione ................................ 6-30
G
Gioco del cavo dell’acceleratore,
controllo................................................. 6-19
Gioco delle leve freno anteriore e
posteriore .............................................. 6-22
Gioco valvole ........................................... 6-19
I
Impianto d’interruzione del circuito di
accensione ............................................ 3-18
Informazioni di sicurezza ........................... 1-1
Interruttore dell’avvisatore acustico ........... 3-9
Interruttore di arresto motore..................... 3-9
Interruttore di avviamento.......................... 3-9
Interruttore di segnalazione luce
abbagliante.............................................. 3-9
Interruttore indicatori di direzione .............. 3-9
Interruttore luci d’emergenza..................... 3-9
Interruttori manubrio .................................. 3-8
K
Kit di attrezzi in dotazione ......................... 6-1
L
Lampadina del faro, sostituzione............. 6-32
Leva del freno, anteriore ......................... 3-10
Leva del freno, posteriore........................ 3-10
Leva di blocco freno posteriore ............... 3-10
Leve del freno, lubrificazione................... 6-26
Liquido freni, sostituzione ........................ 6-25
Liquido refrigerante ................................. 6-16
Livello del liquido freni, controllo ............. 6-24
M
Manopola e cavo acceleratore, controllo e
lubrificazione ......................................... 6-25
Manutenzione periodica e
lubrificazione ........................................... 6-3
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave .............. 9-1
Numero identificazione veicolo ................. 9-1
O
Olio motore e cartuccia filtro olio ............. 6-12
Olio trasmissione a catena ...................... 6-14
P
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e posteriore,
controllo ................................................ 6-23
Pneumatici .............................................. 6-20
Poggiaschiena del pilota, regolazione..... 3-15
Portacasco .............................................. 3-15
Posizioni dei componenti .......................... 2-1
Prestare attenzione, verniciatura nero
opaco ...................................................... 7-1
Pulizia........................................................ 7-1
R
Regime del minimo ................................. 6-18
Ricerca ed eliminazione guasti ............... 6-33
Rimessaggio ............................................. 7-3
Rodaggio ................................................... 5-4
Ruote....................................................... 6-21
S
Sella ........................................................ 3-14
Sistema immobilizzatore ........................... 3-1
Spia ABS (per modelli con ABS) ............... 3-3
Spia d’avvertimento problemi al motore .... 3-3

INDICE ANALITICO

Spia immobilizer........................................ 3-3
Spia luce abbagliante................................ 3-3
Spie di segnalazione e di avvertimento .... 3-3
Spie indicatori di direzione ........................ 3-3
Sterzo, controllo ...................................... 6-27
T
Tabelle di ricerca ed eliminazione
guasti .................................................... 6-34
Tachimetro ................................................ 3-4
Tappo serbatoio carburante .................... 3-12
V
Vani portaoggetti ..................................... 3-16
