2006 YAMAHA TMAX Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-3
2
34
5
6
7
8
9

HAU11003
Spie di segnalazione e di
avvertimento
HAU11030
Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11480
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende
quando uno dei circuiti elettrici di monitorag-
gio del motore è difettoso. In questo caso,
far controllare il sistema di autodiagnosi da
un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11551
Spia ABS “” (per modelli con ABS)
ATTENZIONE:

HCA10830
Se la spia ABS si accende o lampeggia
durante la guida, potrebbe esserci un
guasto dell’ABS. In questo caso, far con-
trollare il circuito elettrico da un conces-
sionario Yamaha.
Vedere pagina 3-11 per spiegazioni
sull’ABS.
Si può controllare il circuito elettrico dellaspia regolando l’interruttore arresto motore
su “ ” e girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se la spia non si accende o
rimane accesa, fare controllare il circuito
elettrico da un concessionario Yamaha.
AVVERTENZA

HWA11350
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio della ruota
durante le frenate di emergenza.
NOTA:

La spia ABS può accendersi mentre si pre-
me l’interruttore avviamento e mentre si ac-
celera il motore con lo scooter sul suo
cavalletto centrale, ma questo non indica
una disfunzione.
HAU26873
Spia immobilizer “”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha
1. Spie indicatori di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia di segnalazione del sistema
immobilizzatore “ ”
4. Spia d’avvertimento problemi al motore
“ ”
5. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ” (per modelli
con ABS)
1
2
3
4
5
ABS
ABS

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
1
2
3
4
5
6
7
8
9

Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-5 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU11601
Tachimetro
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE:

HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 8250 giri/min e oltre
1. Tachimetro
1

1. Contagiri
2. Zona rossa del contagiri
12

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-5
2
34
5
6
7
8
9

HAU33517
Display multifunzione
AVVERTENZA

HWA12311
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un indicatore livello carburante

un termometro liquido refrigerante

un totalizzatore contachilometri (che
indica la distanza totale percorsa)

due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)

Un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa da quando il segmento inferiore
dell’indicatore livello carburante e l’in-dicatore livello carburante avevano ini-
ziato a lampeggiare)

un dispositivo di autodiagnosi

un orologio digitale

un indicatore cambio olio

un indicatore sostituzione cinghia tra-
pezoidale
NOTA:


Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.

Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno uno dopo l’altro e poi spa-
riranno, per provare il circuito elettrico.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità di totalizzatore conta-
chilometri “ODO” e di contachilometri par-
ziali “TRIP” nel seguente ordine:
ODO
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
Quando nel serbatoio carburante restano
circa 2.8 L (0.74 US gal) (0.62 Imp.gal) di
carburante, il segmento inferiore dell’indica-
tore livello carburante e l’indicatore livello
carburante inizieranno a lampeggiare, ed il
display passerà automaticamente alla mo-

1. Orologio
2. Termometro del liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri/contachilometri parziali
5. Tasto di selezione “SELECT”
6. Tasto d’azzeramento “RESET”
1
2
3
4
5
6

1. Coperchio carter cinghia trapezoidale
“V-BELT”
2. Indicatore livello carburante “”
3. Indicatore temperatura liquido refrigerante
“”
4. Indicatore cambio olio “OIL”
12
4
3

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-6
1
2
3
4
5
6
7
8
9

dalità del contachilometri parziale riserva
carburante “TRIP F” ed inizierà a contare la
distanza percorsa da quel punto. In tal ca-
so, premendo il tasto “SELECT” sul display
si alterneranno le varie modalità di conta-
chilometri parziali e totalizzatore contachilo-
metri nel seguente ordine:
TRIP F
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
→
TRIP F
Per resettare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando “TRIP” o “TRIP F” inizia a
lampeggiare (“TRIP” o “TRIP F” lampegge-
ranno solo per cinque secondi). Mentre
“TRIP” o “TRIP F” lampeggia, premere il ta-
sto “RESET” almeno per un secondo. Se
non si azzera manualmente il contachilo-
metri parziale riserva carburante, esso si
azzererà automaticamente e il display tor-nerà alla modalità precedente dopo il riforni-
mento e una percorrenza di 5 km (3 mi).
NOTA:

Non è possibile far tornare il display a “TRIP
F” dopo aver premuto il tasto d’azzeramen-
to “RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti sul di-
splay spariscono verso la lettera “E” (vuo-
to). Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, l’indicatore
livello carburante ed il segmento inferiore
lampeggeranno. Effettuare il rifornimento
appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore e
l’indicatore temperatura liquido refrigerante
lampeggiano, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-34.)
ATTENZIONE:

HCA10020
Non far funzionare il motore se è surri-
scaldato.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 5000 km (3000 mi)
e successivamente ogni 5000 km (3000 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio. (Vedere
pagina 6-12.)
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-
1. Contachilometri riserva
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-7
2
34
5
6
7
8
9

riodico dell’olio. (Vedere pagina 6-12.)
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Mettere l’interruttore arresto motore su
“” e girare la chiave su “ON”.
2. Controllare che la spia si accenda per
pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
NOTA:

L’indicatore cambio olio può lampeggiare
mentre si accelera il motore con lo scooter
sul suo cavalletto centrale, ma questo non
indica una disfunzione.
Indicatore di sostituzione cinghia trape-
zoidale “V-BELT”
Questo indicatore lampeggia ogni 20000
km (12500 mi) quando occorre sostituire la
cinghia trapezoidale.
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
2. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno di questi circuiti è difettoso, il display
multifunzione indicherà un codice di errore
a due cifre (per es., 12, 13, 14).
Se il display multifunzione indica un codice
di errore del genere, annotarlo e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE:

HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-
giamenti del motore.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia immobili-
zer lampeggia, e poi il display multifunzione
indica un codice di errore a due cifre (per
es., 51, 52, 53) quando la chiave è girata su
“ON”.
NOTA:

Se il display multifunzione indica il codice di
errore 52, questo potrebbe essere provoca-
to da un’interferenza del transponder. Seappare questo errore, provare a fare quanto
segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.
NOTA:

Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchetto ac-
censione, e non tenere più di una chiave im-
mobilizzatore sullo stesso anello
portachiavi! Le chiavi dell’immobilizzatore
possono causare interferenze nei segnali,
che possono impedire l’avviamento del mo-
tore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-8
1
2
3
4
5
6
7
8
9

“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
HAU12331
Allarme antifurto (optional)
A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12344
Interruttori manubrio
Sinistra
1. Interruttore di segnalazione luce
abbagliante “”
2. Commutatore luce abbagliante/
anabbagliante “/”
3. Interruttore indicatori di direzione “/”
4. Interruttore dell’avvisatore acustico “”
12
3
4

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-9
2
34
5
6
7
8
9

Destra
HAU12360
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12720
Interruttore di avviamento “”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione ilmotore con il motorino di avviamento.
ATTENZIONE:

HCA10050
Prima di accendere il motore, vedere pa-
gina 5-1 per le istruzioni di avviamento.
HAU12732
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.
ATTENZIONE:

HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore di arresto motore “/”
2. Interruttore luci d’emergenza “”
3. Interruttore avviamento “”
123

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-10
1
2
3
4
5
6
7
8
9

HAU12900

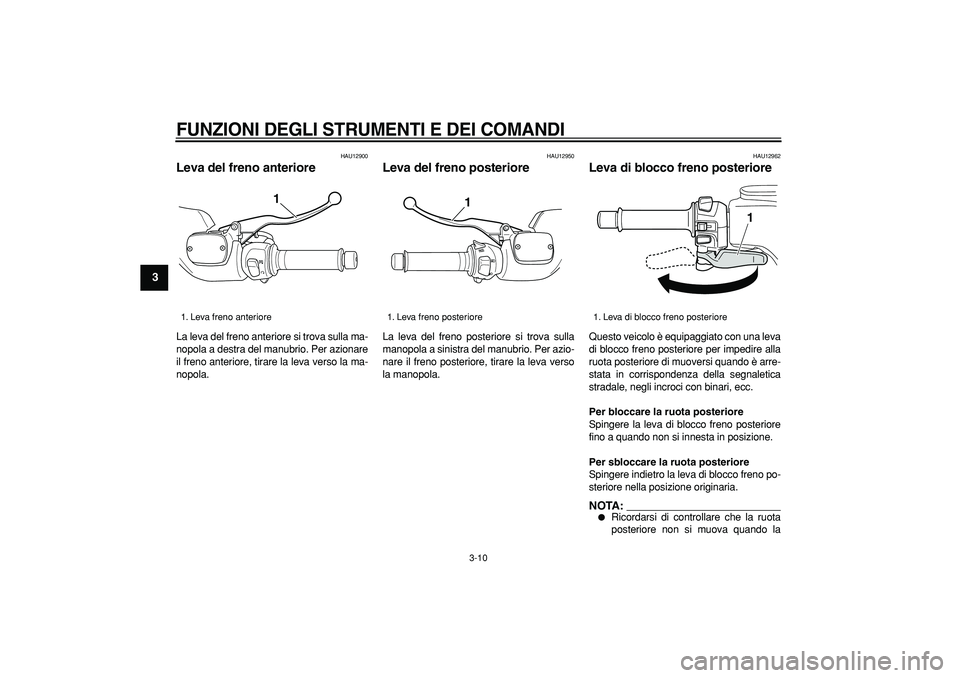

Leva del freno anteriore
La leva del freno anteriore si trova sulla ma-
nopola a destra del manubrio. Per azionare
il freno anteriore, tirare la leva verso la ma-
nopola.
HAU12950
Leva del freno posteriore
La leva del freno posteriore si trova sulla
manopola a sinistra del manubrio. Per azio-
nare il freno posteriore, tirare la leva verso
la manopola.
HAU12962
Leva di blocco freno posteriore
Questo veicolo è equipaggiato con una leva
di blocco freno posteriore per impedire alla
ruota posteriore di muoversi quando è arre-
stata in corrispondenza della segnaletica
stradale, negli incroci con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno posteriore
fino a quando non si innesta in posizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno po-
steriore nella posizione originaria.
NOTA:


Ricordarsi di controllare che la ruota
posteriore non si muova quando la
1. Leva freno anteriore
1

1. Leva freno posteriore1
1. Leva di blocco freno posteriore
1
