2006 YAMAHA TMAX Manuale duso (in Italian)

6-1
2
3
4
5
67
8
9

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

HAU17280
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA

HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-
cessionario Yamaha.
AVVERTENZA

HWA10330
Questo scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali pa-
vimentati. Se lo scooter viene impiegato
su percorsi molto polverosi, fangosi o
bagnati, si deve pulire o sostituire piùspesso l’elemento del filtro dell’aria, al-
trimenti potrebbe verificarsi una rapida
usura del motore. Consultare un con-
cessionario Yamaha per gli intervalli di
manutenzione corretti.
HAU17390
Kit di attrezzi in dotazione
Il kit di attrezzi in dotazione si trova sotto la
sella. (Vedere pagina 3-14.)
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:

Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessiona-
1. Cavo portacasco
2. Kit di attrezzi in dotazione
2 1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-2
1
2
3
4
5
6
7
8
9

rio Yamaha di fiducia.
AVVERTENZA

HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-
guire modifiche di qualsiasi genere.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3 2
3
4
5
67
8
9
HAU17705
Manutenzione periodica e lubrificazione
NOTA:


I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, \
non si esegua una manutenzione basata sui chilome-
tri.

Da 50000 km, ripetere gli intervalli di manutenzione iniziando da 10000 \
km.

Affidare l ’assistenza delle posizioni evidenziate da un asterisco ad un concessiona\
rio Yamaha, in quanto richiedono utensili speciali,
dati ed abilit à tecnica.
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (

×

1000 km)

CONTROLLO ANNUALE

1 10203040

1*
Circuito del carburante

Ve r i ficare che i tubi flessibili della benzina non siano
fessurati o danneggiati.
√√√√ √

2
Candele

Controllare lo stato.

Pulire e ripristinare la distanza elettrodi.
√√

Sostituire.
√√

3*
Valvole

Controllare il gioco valvole.

Regolare. Ogni 40000 km
4
Elemento del filtro
dell ’aria

Pulire.
√√

Sostituire.
√√

5*
Elementi del filtro
dell ’aria del carter della
cinghia trapezoidale

Pulire.
√√

Sostituire.
√√

6*
Freno anteriore

Controllare il funzionamento, il livello del liquido e
l ’assenza di perdite nel veicolo.
√√√√√ √

Sostituire le pastiglie dei freni. Se consumate fino al limite
7*
Freno posteriore

Controllare il funzionamento, il livello del liquido e
l ’assenza di perdite nel veicolo.
√√√√√ √

Sostituire le pastiglie dei freni. Se consumate fino al limite
8
Blocco del freno poste-
riore

Controllare il funzionamento.

Regolare.
√√√√√ √

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-4
1
2
3
4
5
6
7
8
9

9*
Tubi flessibili del freno

Controllare se vi sono fessurazioni o danneggiamenti.
√√√√ √

Sostituire. Ogni 4 anni
10

*
Ruote

Controllare il disassamento e danneggiamenti.
√√√√
11

*
Pneumatici

Controllare la profondità del battistrada e danneggia-
menti.

Sostituire se necessario.

Controllare la pressione dell’aria.

Correggere se necessario.
√√√√ √
12

*
Cuscinetti delle ruote

Controllare che il cuscinetto non sia allentato o dan-
neggiato.
√√√√
13

*
Cuscinetti dello sterzo

Controllare il gioco dei cuscinetti e la durezza della
sterzo.
√√√√√

Lubrificare con grasso a base di sapone di litio. Ogni 20000 km
14

*
Fissaggi della parte
ciclistica

Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
√√√√ √
15

Cavalletto laterale,
cavalletto centrale

Controllare il funzionamento.

Lubrificare.
√√√√ √
16

*
Interruttore del caval-
letto laterale

Controllare il funzionamento.
√√√√√ √
17

*
Forcella

Controllare il funzionamento e l’assenza di perdite di
olio.
√√√√
18

*
Gruppo dell’ammortizza-
tore

Controllare il funzionamento e l’assenza di perdite di
olio nell’ammortizzatore.
√√√√
19

*
Iniezione elettronica

Regolare il regime del minimo e la sincronizzazione.
√√√√√ √
20

Olio motore

Cambiare (vedere pagine 3-5 e 6-12).
√
Quando l’indicatore di cambio olio lampeg-
gia (ogni 5000 km)

Controllare il livello dell’olio e l’assenza di perdite di
olio nel veicolo.Ogni 5000 km
√
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (

×

1000 km)

CONTROLLO
ANNUALE

1 10203040

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-5
2
3
4
5
67
8
9

21

Cartuccia del filtro
dell’olio motore

Sostituire.
√√√
22

*
Impianto di raffredda-
mento

Controllare il livello del liquido refrigerante e l’assenza
di perdite di olio nel veicolo.
√√√√ √

Cambiare. Ogni 3 anni
23

Olio della trasmissione a
catena

Controllare l’assenza di perdite di olio nel veicolo.

Cambiare.
√√√√
24

*
Cinghia trapezoidale

Sostituire.Quando l’indicatore di sostituzione cinghia trapezoi-
dale lampeggia (ogni 20000 km)
25

*
Interruttori del freno
anteriore e del freno
posteriore

Controllare il funzionamento.
√√√√√ √
26

Parti in movimento e
cavi

Lubrificare.
√√√√ √
27

*
Corpo della manopola e
cavo dell’acceleratore

Controllare il funzionamento ed il gioco.

Regolare il gioco del cavo dell’acceleratore se neces-
sario.

Lubrificare il corpo della manopola ed il cavo dell’acce-
leratore.
√√√√ √
28

*
Luci, segnali e interrut-
tori

Controllare il funzionamento.

Regolare il fascio di luce del faro.
√√√√√ √
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (

×

1000 km)

CONTROLLO
ANNUALE

1 10203040

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
1
2
3
4
5
6
7
8
9

HAU18670
NOTA:


Il filtro dell ’aria richiede una manutenzione pi ù frequente se si utilizza il mezzo in zone molto umide o polverose.

Manutenzione del freno idraulico

Controllare regolarmente e, se necessario, rabboccare il liquido dei fre\
ni per portarlo al livello corretto.

Ogni due anni sostituire i componenti interni delle pompe freno e delle \
pinze, e cambiare il liquido dei freni.

Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessu\
rati o danneggiati.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-7
2
3
4
5
67
8
9

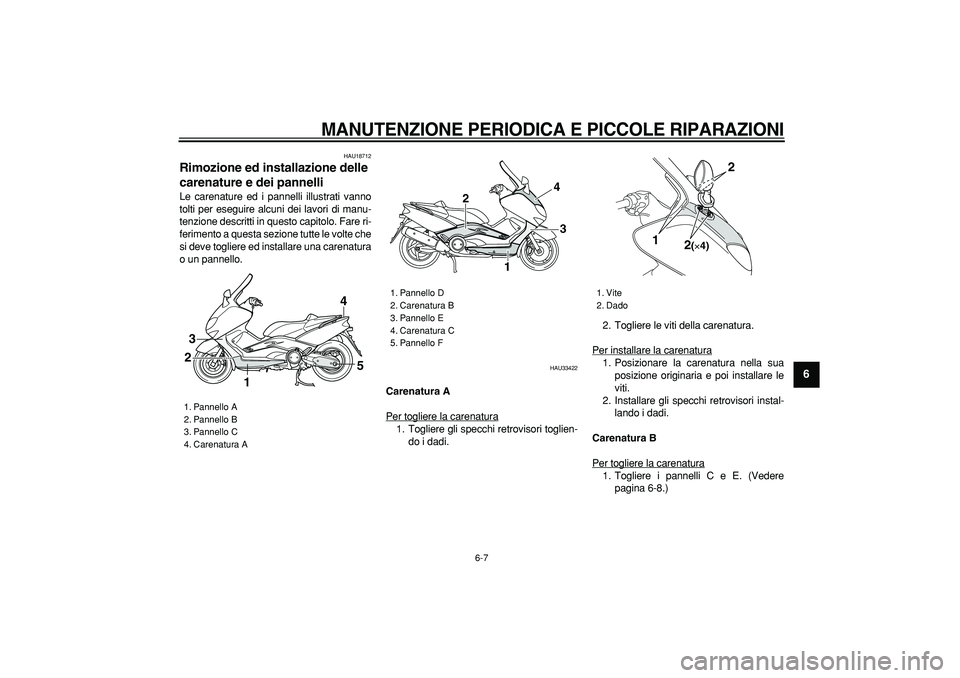

HAU18712
Rimozione ed installazione delle
carenature e dei pannelli
Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU33422
Carenatura A
Per togliere la carenatura
1. Togliere gli specchi retrovisori toglien-
do i dadi.2. Togliere le viti della carenatura.
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
2. Installare gli specchi retrovisori instal-
lando i dadi.
Carenatura B
Per togliere la carenatura1. Togliere i pannelli C e E. (Vedere
pagina 6-8.)

1. Pannello A
2. Pannello B
3. Pannello C
4. Carenatura A
1
23
4
5

1. Pannello D
2. Carenatura B
3. Pannello E
4. Carenatura C
5. Pannello F
4
3
1 2

1. Vite
2. Dado
2(×4)
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-8
1
2
3
4
5
6
7
8
9

2. Togliere le viti ed i bulloni della carena-
tura.
3. Sganciare la carenatura dal supporto
sul fondo.
4. Sganciare il lato anteriore della care-
natura spingendolo verso l’alto, e poi
estrarre la carenatura.
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti ed i bulloni.2. Installare i pannelli C e E.
Carenatura C
Per togliere la carenatura
1. Togliere il copribatteria rimuovendo le
viti.2. Togliere i bulloni della carenatura, e
poi estrarre la carenatura.
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
2. Installare il copribatteria installando le
viti.

HAU33431
Pannelli A e D
Per togliere uno dei pannelli
1. Togliere il pannello C (lato destro) o il
pannello E (lato sinistro).
2. Togliere le viti del pannello.
3. Tirare verso l’esterno sul lato anteriore

1. Bullone
2. Vite
1(×2)2(×2)

1. Bullone
2. Vite
1
2

1. Vite
1(x6)
1
