FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
2
34
5
6
7
8
9

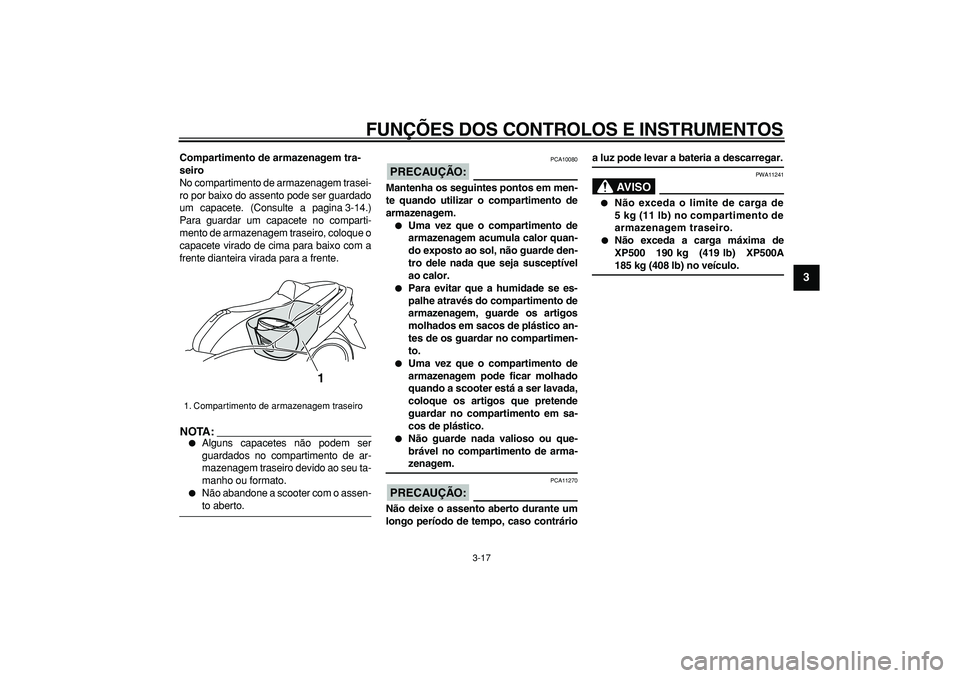

Compartimento de armazenagem tra-
seiro
No compartimento de armazenagem trasei-
ro por baixo do assento pode ser guardado
um capacete. (Consulte a pagina 3-14.)
Para guardar um capacete no comparti-
mento de armazenagem traseiro, coloque o
capacete virado de cima para baixo com a
frente dianteira virada para a frente.
NOTA:
Alguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem traseiro devido ao seu ta-
manho ou formato.
Não abandone a scooter com o assen-
to aberto.
PRECAUÇÃO:
PCA10080
Mantenha os seguintes pontos em men-
te quando utilizar o compartimento de
armazenagem.
Uma vez que o compartimento de
armazenagem acumula calor quan-
do exposto ao sol, não guarde den-
tro dele nada que seja susceptível
ao calor.
Para evitar que a humidade se es-
palhe através do compartimento de
armazenagem, guarde os artigos
molhados em sacos de plástico an-
tes de os guardar no compartimen-
to.
Uma vez que o compartimento de
armazenagem pode ficar molhado
quando a scooter está a ser lavada,
coloque os artigos que pretende
guardar no compartimento em sa-
cos de plástico.
Não guarde nada valioso ou que-
brável no compartimento de arma-
zenagem.
PRECAUÇÃO:
PCA11270
Não deixe o assento aberto durante um
longo período de tempo, caso contrário
a luz pode levar a bateria a descarregar.
AVISO
PWA11241
Não exceda o limite de carga de
5 kg (11 lb) no compartimento de
armazenagem traseiro.
Não exceda a carga máxima de
XP500 190 kg (419 lb) XP500A
185 kg (408 lb) no veículo.
1. Compartimento de armazenagem traseiro
1
Page 34 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
1
2
3
4
5
6
7
8
9
PAU15090
Amortecedor
AVISO
PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.
Não mexa nem tente abrir o cilindro
de gás.
Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.
Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.
Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
PAU15301
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA:
O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.)
AVISO
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-cite a reparação do mesmo a um con-
cessionário Yamaha.
Page 35 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
2
34
5
6
7
8
9
PAU15371

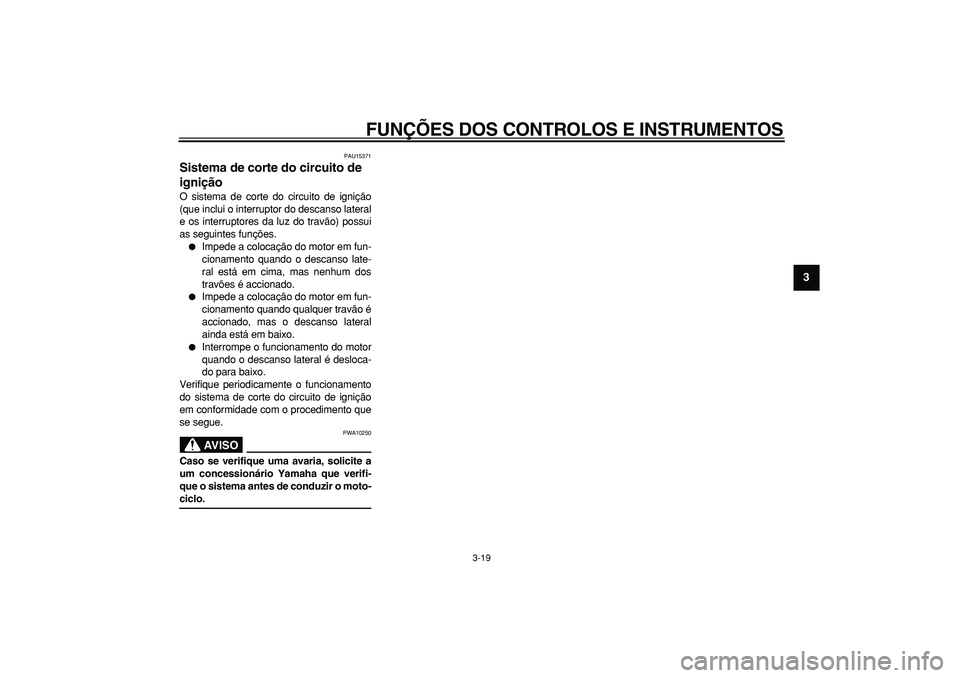

Sistema de corte do circuito de
ignição
O sistema de corte do circuito de ignição
(que inclui o interruptor do descanso lateral
e os interruptores da luz do travão) possui
as seguintes funções.
Impede a colocação do motor em fun-
cionamento quando o descanso late-
ral está em cima, mas nenhum dos
travões é accionado.
Impede a colocação do motor em fun-
cionamento quando qualquer travão é
accionado, mas o descanso lateral
ainda está em baixo.
Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
AVISO
PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-
ciclo.
Page 36 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
1
2
3
4
5
6
7
8
9

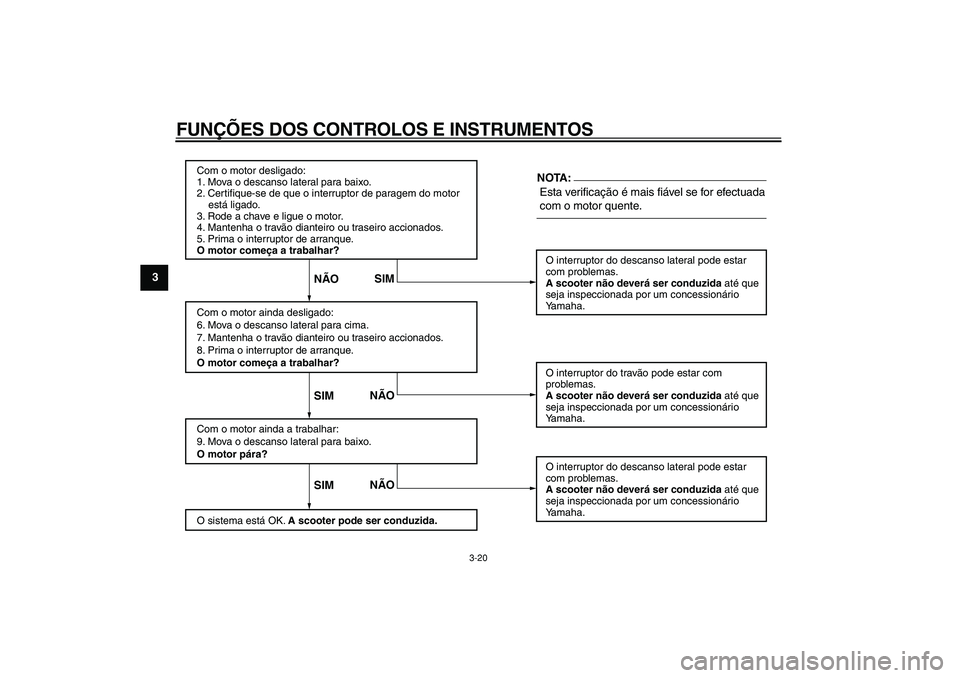

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave e ligue o motor.
4. Mantenha o travão dianteiro ou traseiro accionados.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
6. Mova o descanso lateral para cima.
7. Mantenha o travão dianteiro ou traseiro accionados.
8. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
9. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. A scooter pode ser conduzida.
Esta verificação é mais fiável se for efectuada
com o motor quente.O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do travão pode estar com
problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
SIMNÃO SIMNÃO NÃOSIMNOTA:
Page 37 of 92
4-1 2
3
45
6
7
8
9
VERIFICA ÇÕES PR ÉVIAS À VIAGEM
PAU15591
O estado de um ve ículo é da responsabilidade do propriet ário. Os componentes vitais podem come çar a deteriorar-se r ápida e inespera-
damente, mesmo que o ve ículo n ão esteja a ser utilizado (por exemplo, como resultado da exposi ção aos elementos). Qualquer dano,
fuga de l íquido ou perda da press ão de ar dos pneus poder á ter consequ ências graves. Por conseguinte, é muito importante, para al ém
de uma inspec ção visual exaustiva, que se verifiquem os seguintes pontos antes de cada \
viagem.
NOTA:
As verifica ções pr évias à viagem devem ser efectuadas sempre que o ve ículo é utilizado. Essa inspec ção pode ser efectuada rapidamen-
te; e a seguran ça acrescida que a mesma lhe proporciona vale bem o tempo despendido para\
a realiza ção da mesma.
AVISO
PWA11150
Se algum dos itens da lista de verifica ção pr évia ao funcionamento n ão estiver a funcionar devidamente, solicite a sua inspec-
çã o e repara ção antes de utilizar o ve ículo.
Page 38 of 92
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
1
2
3
4
5
6
7
8
9
PAU15603
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
Combustível
Ve r ifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Ve r ifique se o tubo de combustível apresenta fuga.3-13
Óleo do motor
Ve r ifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Ve r ifique se o veículo apresenta fugas de óleo.6-10
Óleo da transmissão por cor-
rente
Ve r ifique se o veículo apresenta fugas de óleo. 6-13
Refrigerante
Ve r ifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Ve r ifique se o sistema de refrigeração tem fugas.6-15
Tr a vão dianteiro
Ve r ifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
Ve r ifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Ve r ifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível espe-
cificado.
Ve r ifique se o sistema hidráulico apresenta fugas.6-22, 6-23
Tr a vão traseiro
Ve r ifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
Ve r ifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Ve r ifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível espe-
cificado.
Ve r ifique se o sistema hidráulico apresenta fugas.6-22, 6-23
Page 39 of 92
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
2
3
45
6
7
8
9

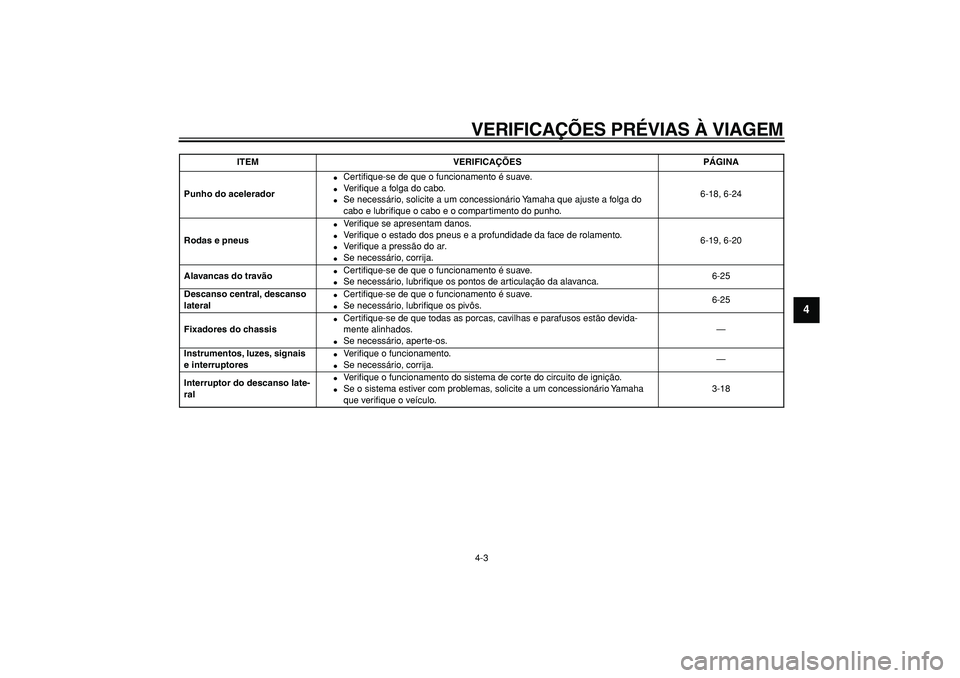

Punho do acelerador
Certifique-se de que o funcionamento é suave.
Ve r ifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do
cabo e lubrifique o cabo e o compartimento do punho.6-18, 6-24
Rodas e pneus
Ve r ifique se apresentam danos.
Ve r ifique o estado dos pneus e a profundidade da face de rolamento.
Ve r ifique a pressão do ar.
Se necessário, corrija.6-19, 6-20
Alavancas do travão
Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-25
Descanso central, descanso
lateral
Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.6-25
Fixadores do chassis
Certifique-se de que todas as porcas, cavilhas e parafusos estão devida-
mente alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptores
Ve r ifique o funcionamento.
Se necessário, corrija.—
Interruptor do descanso late-
ral
Ve r ifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema estiver com problemas, solicite a um concessionário Yamaha
que verifique o veículo.3-18
ITEM VERIFICAÇÕES PÁGINA
Page 40 of 92
5-1
1
2
3
4
5
6
7
8
9
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU15970
AVISO
PWA11250
Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.
Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.
Por razões de segurança, coloque o
motor em funcionamento sempre
com o descanso central em baixo.
Quando o descanso central está em
baixo e o motor está ao ralenti,
mantenha as suas mãos e pés afas-
tados da roda traseira.
PAU36510
Colocação do motor em
funcionamento
PRECAUÇÃO:
PCA10250
Consulte a página 5-4 para obter ins-
truções relativas à rodagem do motor
antes de utilizar o veículo pela primeira
vez.
Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
AVISO
PWA10290
Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-19.
Nunca conduza com o descanso la-
teral para baixo.
1. Rode a chave para “ON” e certifi-
que-se de que o interruptor de para-
gem do motor está regulado para
“”.
PRECAUÇÃO:
PCA15020
As seguintes luzes de advertência, indi-
cador luminoso e indicadores deverãoacender-se durante alguns segundos e
depois apagar-se.
Luz de advertência de problema no
motor
Luz de advertência do ABS (para
modelos com sistema ABS)
Indicador luminoso do sistema
imobilizador
Indicador de substituição da cor-
reia em V
Indicador de mudança de óleo
Se uma luz de advertência, indicador lu-
minoso ou indicador não se apagar,
consulte a página 3-3 ou 3-5 para obter
instruções quanto à verificação do cir-
cuito da luz de advertência, indicador lu-
minoso ou indicador correspondente.
2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.
NOTA:
Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa.
