2006 YAMAHA TMAX Manual de utilização (in Portuguese)

3-1
2
34
5
6
7
8
9

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10972

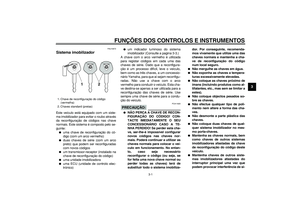

Sistema imobilizador
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do có-
digo (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-receptor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (unidade de controlo elec-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a pagina 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:

PCA11820

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! CON-
TACTE IMEDIATAMENTE O SEU
CONCESSIONÁRIO CASO A TE-
NHA PERDIDO! Se perder esta cha-
ve, ser-lhe-á impossível configurar
novos códigos nas chaves nor-
mais. Poderá continuar a utilizar as
chaves normais para colocar o veí-
culo em funcionamento. No entan-
to, caso seja necessário
reconfigurar o código (ou seja, se
for feita uma nova chave normal ou
perder todas as chaves) terá de
substituir todo o sistema imobiliza-dor. Por conseguinte, recomenda-
mos vivamente que utilize uma das
chaves normais e mantenha a cha-
ve de reconfiguração do código
num local seguro.

Não mergulhe as chaves em água.

Não exponha as chaves a tempera-
turas excessivamente elevadas.

Não coloque as chaves próximo de
ímans (incluindo produtos como al-
tifalantes, etc., mas sem se limitar a
estes).

Não coloque objectos pesados so-
bre as chaves.

Não efectue qualquer tipo de poli-
mento nem altere a forma das cha-
ves.

Não desmonte a parte plástica das
chaves.

Não coloque duas chaves de qual-
quer sistema imobilizador no mes-
mo porta-chaves.

Mantenha as chaves normais, bem
como chaves de outros sistemas
imobilizadores afastadas da chave
de reconfiguração do código deste
veículo.

Mantenha chaves de outros siste-
mas imobilizadores afastadas do
interruptor principal uma vez que
podem provocar interferência de si-
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
1
2
3
4
5
6
7
8
9

nais.
PAU10471

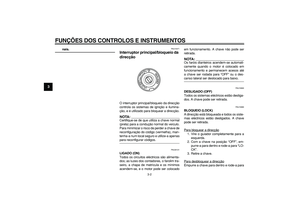

Interruptor principal/bloqueio da
direcção
O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
NOTA:

Certifique-se de que utiliza a chave normal
(preta) para a condução normal do veículo.
Para minimizar o risco de perder a chave de
reconfiguração do código (vermelha), man-
tenha-a num local seguro e utilize-a apenas
para reconfigurar códigos.
PAU34121
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimos
acendem-se, e o motor pode ser colocadoem funcionamento. A chave não pode ser
retirada.
NOTA:

Os faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF” ou o des-
canso lateral ser deslocado para baixo.
PAU10660
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU10680
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
2
34
5
6
7
8
9

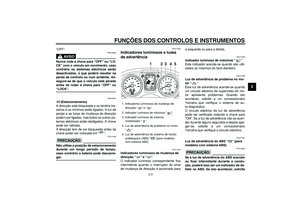

“OFF”.
AVISO

PWA10060
Nunca rode a chave para “OFF” ou “LO-
CK” com o veículo em movimento, caso
contrário os sistemas eléctricos serão
desactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
segure-se de que o veículo está parado
antes de rodar a chave para “OFF” ou
“LOCK”.
PAU33491
(Estacionamento)
A direcção está bloqueada e os farolins tra-
seiros e os mínimos estão ligados. A luz de
perigo e as luzes de mudança de direcção
podem ser ligadas, mas todos os outros sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO:

PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU11003
Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado paraa esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11480
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se quando
um circuito eléctrico de supervisão do mo-
tor apresenta problemas. Quando isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de au-
to-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11551
Luz de advertência do ABS “” (para
modelos com sistema ABS)
PRECAUÇÃO:

PCA10830
Se a luz de advertência do ABS acender
ou ficar intermitente durante a condu-
ção, poderá isso ser um indicador de de-
feito no ABS. Se isto acontecer, solicite
1. Indicadores luminosos de mudança de
direcção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Indicador luminoso do sistema
imobilizador “ ”
4. Luz de advertência de problema no motor
“ ”
5. Luz de advertência do sistema de travão
antibloqueio (ABS) “ ” (para modelos
com sistema ABS)1
2
3
4
5
ABS
ABS

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
1
2
3
4
5
6
7
8
9

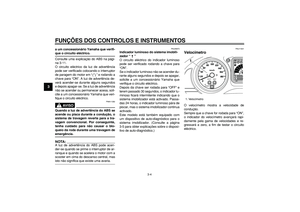

a um concessionário Yamaha que verifi-
que o circuito eléctrico.
Consulte uma explicação do ABS na pági-
na 3-11.
O circuito eléctrico da luz de advertência
pode ser verificado colocando o interruptor
de paragem do motor em “” e rodando a
chave para “ON”. A luz de advertência de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz de advertência
não se acender ou permanecer acesa, soli-
cite a um concessionário Yamaha que veri-
fique o circuito eléctrico.
AVISO

PWA11350
Quando a luz de advertência do ABS se
acende ou pisca durante a condução, o
sistema de travagem reverte para a tra-
vagem convencional. Por conseguinte,
tenha cuidado para não causar o blo-
queio da roda durante uma travagem de
emergência.
NOTA:

A luz de advertência do ABS pode acen-
der-se quando se prime o interruptor de ar-
ranque e quando se acelera o motor com a
scooter em cima do descanso central, mas
isto não significa que existe uma avaria.
PAU26873
Indicador luminoso do sistema imobili-
zador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. (Consulte a página
3-5 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
PAU11601
Velocímetro
O velocímetro mostra a velocidade de
condução.
Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.
1. Velocímetro
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
2
34
5
6
7
8
9

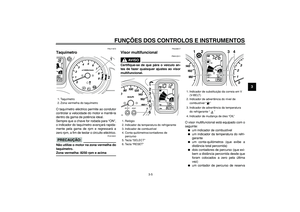

PAU11872
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.
PRECAUÇÃO:

PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8250 rpm e acima
PAU33517
Visor multifuncional
AVISO

PWA12311
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao visor
multifuncional.
O visor multifuncional está equipado com o
seguinte:

um indicador de combustível

um indicador da temperatura do refri-
gerante

um conta-quilómetros (que exibe a
distância total percorrida)

dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)

um contador de percurso de reserva
1. Taquímetro
2. Zona vermelha do taquímetro
12

1. Relógio
2. Indicador da temperatura do refrigerante
3. Indicador de combustível
4. Conta-quilómetros/contadores de
percurso
5. Tecla “SELECT”
6. Tecla “RESET”1
2
3
4
5
6

1. Indicador de substituição da correia em V
(V-BELT)
2. Indicador de advertência do nível de
combustível “”
3. Indicador de advertência da temperatura
do refrigerante “”
4. Indicador de mudança de óleo “OIL”
12
4
3

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
1
2
3
4
5
6
7
8
9

de combustível (que indica a distância
percorrida desde que o segmento infe-
rior do contador de combustível e o in-
dicador de advertência do nível de
combustível ficaram intermitentes)

um dispositivo de auto-diagnóstico

um relógio

um indicador de mudança de óleo

um indicador de substituição da cor-
reia em V
NOTA:


Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.

Quando a chave é rodada para “ON”,
todos os segmentos do visor multifun-
cional aparecerão um após o outro e,
depois, desaparecerão, de forma a
testar o circuito eléctrico.

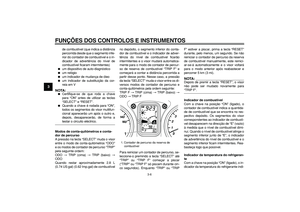

Modos de conta-quilómetros e conta-
dor de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP”
pela seguinte ordem:
ODO
→
TRIP (cima)
→
TRIP (baixo)
→
ODO
Quando restar aproximadamente 2.8 L
(0.74 US gal) (0.62 Imp.gal) de combustívelno depósito, o segmento inferior do conta-
dor de combustível e o indicador de adver-
tência do nível de combustível ficarão
intermitentes e o visor mudará automatica-
mente para o modo de contador de percur-
so de reserva de combustível “TRIP F” e
começará a contar a distância percorrida a
partir desse ponto. Nesse caso, a pressão
da tecla “SELECT” muda o visor entre os di-
versos modos de contador de percurso e
conta-quilómetros pela ordem seguinte:
TRIP F
→
TRIP (cima)
→
TRIP (baixo)
→
ODO
→
TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT” até
“TRIP” ou “TRIP F” começar a piscar
(“TRIP” ou “TRIP F” só piscam durante cin-
co segundos). Enquanto “TRIP” ou “TRIPF” estiver a piscar, prima a tecla “RESET”
durante, pelo menos, um segundo. Se não
reiniciar o contador de percurso da reserva
de combustível manualmente, este reinici-
ar-se-á automaticamente e o visor voltará
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).
NOTA:

Depois de premir a tecla “RESET”, o visor
não pode ser mudado novamente para
“TRIP F”.
Indicador de combustível
Com a chave na posição “ON” (ligado), o
contador de combustível indica a quantida-
de de combustível que se encontra no res-
pectivo depósito. Os segmentos do visor
correspondentes ao indicador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando o nível de combustível atinge o
segmento inferior junto de “E”, o indicador
de advertência do nível de combustível e o
segmento inferior ficam intermitentes. Rea-
basteça logo que possível.

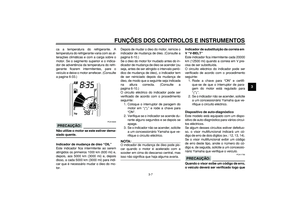

Indicador da temperatura do refrigeran-
te
Com a chave na posição “ON” (ligado), o in-
dicador da temperatura do refrigerante indi-

1. Contador de percurso da reserva de
combustível
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
2
34
5
6
7
8
9

ca a temperatura do refrigerante. A
temperatura do refrigerante varia com as al-
terações climáticas e com a carga sobre o
motor. Se o segmento superior e o indica-
dor de advertência da temperatura do refri-
gerante ficarem intermitentes, pare o
veículo e deixe o motor arrefecer. (Consulte
a pagina 6-33.)
PRECAUÇÃO:

PCA10020
Não utilize o motor se este estiver dema-
siado quente.
Indicador de mudança de óleo “OIL”
Este indicador fica intermitente ao serem
atingidos os primeiros 1000 km (600 mi) e,
depois, aos 5000 km (3000 mi) e, depois
disso, a cada 5000 km (3000 mi) para indi-
car que é necessário mudar o óleo do mo-
tor.Depois de mudar o óleo do motor, reinicie o
indicador de mudança de óleo. (Consulte a
pagina 6-10.)
Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender (ou
seja, antes de ser atingido o intervalo perió-
dico de mudança de óleo), o indicador tem
de ser reiniciado depois da mudança de
óleo, de modo que a seguinte seja indicada
na altura correcta. (Consulte a
pagina 6-10.)
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:
1. Coloque o interruptor de paragem do
motor em “” e rode a chave para
“ON”.
2. Verifique se o indicador se acende du-
rante alguns segundos e se depois se
apaga.
3. Se o indicador não se acender, solicite
a um concessionário Yamaha que ve-
rifique o circuito eléctrico.
NOTA:

O indicador de mudança de óleo pode pis-
car quando o motor é acelerado com a
scooter em cima do descanso central, mas
isso não significa que haja alguma avaria.
Indicador de substituição da correia em
V “V-BELT”
Este indicador fica intermitente cada 20000
km (12500 mi) quando a correia em V pre-
cisa de ser substituída.
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:
1. Rode a chave para “ON” e certifi-
que-se de que o interruptor de para-
gem do motor está regulado para
“”.
2. Se o indicador não se acender, solicite
a um concessionário Yamaha que ve-
rifique o circuito eléctrico.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, o visor multifuncional indicará um có-
digo de erro de dois dígitos (ex.: 12, 13, 14).
Se o visor multifuncional exibir um código
de erro deste tipo, anote o número do có-
digo e, de seguida, solicite a um concessio-
nário Yamaha que verifique o veículo.
PRECAUÇÃO:

PCA11790
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9

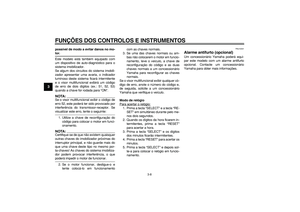

possível de modo a evitar danos no mo-
tor.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se algum dos circuitos do sistema imobili-
zador apresentar uma avaria, o indicador
luminoso deste sistema ficará intermitente
e o visor multifuncional exibirá um código
de erro de dois dígitos (ex.: 51, 52, 53)
quando a chave for rodada para “ON”.
NOTA:

Se o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Se
visualizar este erro, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:

Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo por-
ta-chaves! As chaves do sistema imobiliza-
dor podem provocar interferência, o que
poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamentocom as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor multifuncional exibir qualquer có-
digo de erro, anote o número do código e,
de seguida, solicite a um concessionário
Yamaha que verifique o veículo.
Modo de relógio
Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla “RE-
SET” em simultâneo durante pelo me-
nos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.

PAU12331
Alarme antifurto (opcional)
Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
