2006 YAMAHA TMAX Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
2
34
5
6
7
8
9

PAU12344
Interruptores do guiador
EsquerdaDireita
PAU12360
Interruptor de ultrapassagem “PASS”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcçãopara a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12720
Interruptor de arranque “”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que.
1. Interruptor de ultrapassagem “”
2. Interruptor de farol alto/baixo “/”
3. Interruptor do sinal de mudança de
direcção “/”
4. Interruptor da buzina “”
12
3
4

1. Interruptor de paragem do motor “/”
2. Interruptor de perigo “”
3. Interruptor de arranque “”
123

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS

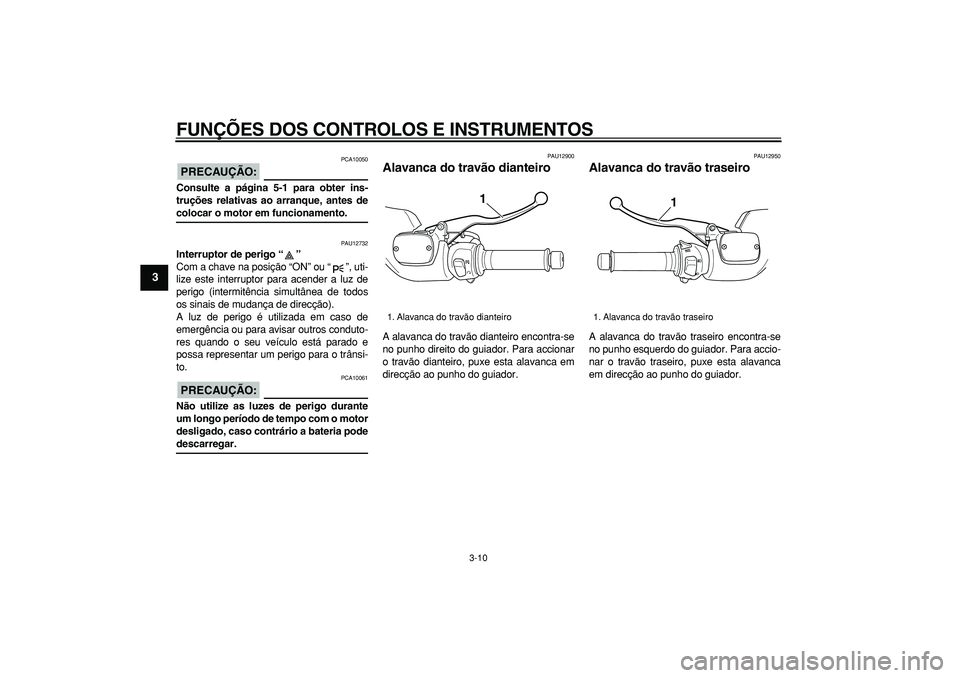

3-10
1
2
3
4
5
6
7
8
9
PRECAUÇÃO:

PCA10050
Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU12732
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para acender a luz de
perigo (intermitência simultânea de todos
os sinais de mudança de direcção).
A luz de perigo é utilizada em caso de
emergência ou para avisar outros conduto-
res quando o seu veículo está parado e
possa representar um perigo para o trânsi-
to.
PRECAUÇÃO:

PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU12900
Alavanca do travão dianteiro
A alavanca do travão dianteiro encontra-se
no punho direito do guiador. Para accionar
o travão dianteiro, puxe esta alavanca em
direcção ao punho do guiador.
PAU12950
Alavanca do travão traseiro
A alavanca do travão traseiro encontra-se
no punho esquerdo do guiador. Para accio-
nar o travão traseiro, puxe esta alavanca
em direcção ao punho do guiador.
1. Alavanca do travão dianteiro
1

1. Alavanca do travão traseiro
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
2
34
5
6
7
8
9

PAU12962
Alavanca de bloqueio do travão
traseiro
Este veículo está equipado com uma ala-
vanca de bloqueio do travão traseiro para
evitar que a roda de trás se mova enquanto
está parado em sinais de trânsito, passa-
gens de nível, etc.
Bloqueio da roda de trás
Empurre a alavanca de bloqueio do travão
traseiro para a esquerda até ela encaixar
com estalido.
Desbloqueio da roda de trás
Empurre a alavanca de bloqueio do travão
traseiro novamente para a posição inicial.
NOTA:


Certifique-se de que a roda de trás
não se move quando a alavanca de
bloqueio do travão traseiro é acciona-
da.

Para que a roda de trás fique bem blo-
queada, accione primeiro a alavanca
do travão traseiro antes de mover a
alavanca de bloqueio do travão trasei-
ro para a esquerda.
AVISO

PWA12361
Nunca mova a trava da alavanca do tra-
vão traseiro para a esquerda enquanto o
veículo estiver em movimento, caso
contrário poderá ocorrer perda de con-
trolo ou um acidente. Certifique-se de
que o veículo está parado antes de mo-
ver a trava da alavanca do travão trasei-
ro para a esquerda.
PAU12991
ABS (para modelos com sistema
ABS)
O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS controla, com segurança, o bloqueio
das rodas durante a travagem de emergên-
cia em estradas com superfícies diferentes
e em várias condições climatéricas, maxi-
mizando assim a aderência e o desempe-
nho dos pneus, enquanto proporciona uma
acção de travagem suave. O ABS é contro-
lado por uma ECU (Unidade de Controlo
Electrónico), que recorrerá à travagem ma-
nual caso ocorra uma avaria.
AVISO

PWA10090

O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
1. Alavanca de bloqueio do travão traseiro
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9
NOTA:


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante nas
alavancas dos travões, a qual não é
indicadora de avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pelas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu conces-
sionário Yamaha quando pretender
efectuar este teste.
PAU13173
Tampa do depósito de
combustível
Remoção da tampa do depósito de
combustível
1. Abra a tampa, puxando a alavanca
para cima.
2. Introduza a chave na fechadura e ro-
de-a no sentido dos ponteiros do reló-
gio. A fechadura abrir-se-á e a tampa
do depósito de combustível pode ser
removida.
Instalação da tampa do depósito de
combustível
1. Alinhe as marcas de concordância,
coloque a tampa do depósito de com-
bustível na abertura do mesmo e, de-
pois, pressione na tampa.
1. Tampa
2. Alavanca de abertura2
1

1. Tampa do depósito de combustível
1. Marcas de concordância
1
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS

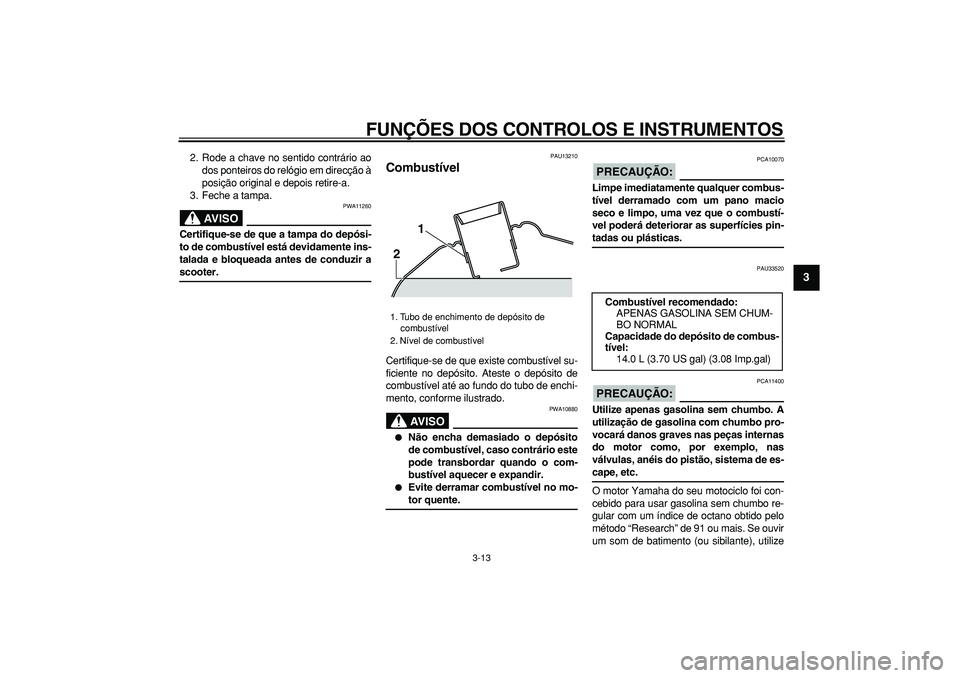

3-13
2
34
5
6
7
8
9

2. Rode a chave no sentido contrário ao
dos ponteiros do relógio em direcção à
posição original e depois retire-a.
3. Feche a tampa.
AVISO

PWA11260
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada e bloqueada antes de conduzir a
scooter.
PAU13210
Combustível
Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AVISO

PWA10880

Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.

Evite derramar combustível no mo-
tor quente.
PRECAUÇÃO:

PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas.
PAU33520
PRECAUÇÃO:

PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas
válvulas, anéis do pistão, sistema de es-
cape, etc.
O motor Yamaha do seu motociclo foi con-
cebido para usar gasolina sem chumbo re-
gular com um índice de octano obtido pelo
método “Research” de 91 ou mais. Se ouvir
um som de batimento (ou sibilante), utilize
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível
2
1

Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
14.0 L (3.70 US gal) (3.08 Imp.gal)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS

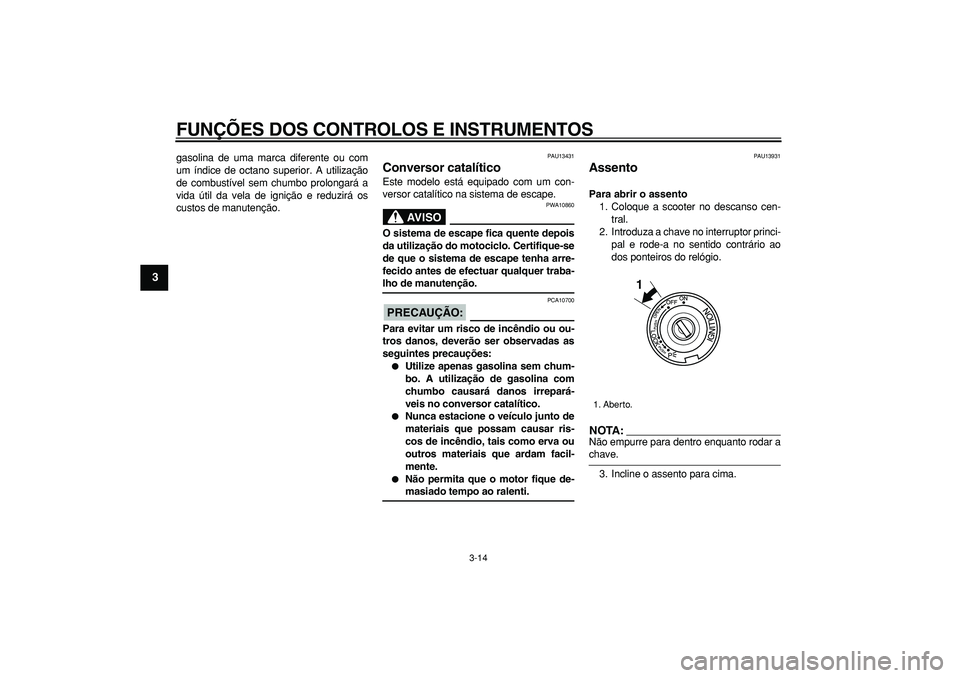

3-14
1
2
3
4
5
6
7
8
9

gasolina de uma marca diferente ou com
um índice de octano superior. A utilização
de combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
PAU13431
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico na sistema de escape.
AVISO

PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-
lho de manutenção.
PRECAUÇÃO:

PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.

Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.

Não permita que o motor fique de-
masiado tempo ao ralenti.
PAU13931
Assento
Para abrir o assento
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor princi-
pal e rode-a no sentido contrário ao
dos ponteiros do relógio.
NOTA:

Não empurre para dentro enquanto rodar a
chave.
3. Incline o assento para cima.
1. Aberto.
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS

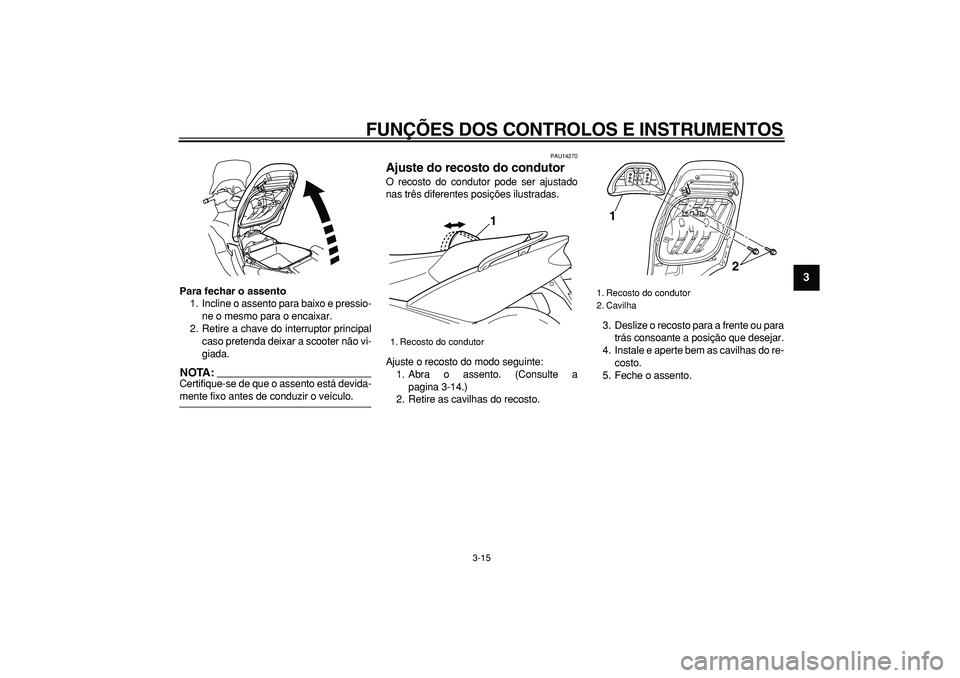

3-15
2
34
5
6
7
8
9

Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.
2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.
NOTA:

Certifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14270
Ajuste do recosto do condutor
O recosto do condutor pode ser ajustado
nas três diferentes posições ilustradas.
Ajuste o recosto do modo seguinte:
1. Abra o assento. (Consulte a
pagina 3-14.)
2. Retire as cavilhas do recosto.3. Deslize o recosto para a frente ou para
trás consoante a posição que desejar.
4. Instale e aperte bem as cavilhas do re-
costo.
5. Feche o assento.
1. Recosto do condutor
1

1. Recosto do condutor
2. Cavilha
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
1
2
3
4
5
6
7
8
9

PAU14340
Suporte do capacete
O suporte do capacete situa-se por baixo
do assento. Junto ao jogo de ferramentas
do proprietário é providenciado um cabo
porta-capacete para fixar o capacete ao
respectivo suporte.
Para fixar um capacete ao respectivo
suporte
1. Abra o assento. (Consulte a
pagina 3-14.)
2. Passe o cabo porta-capacete pela fi-
vela da correia do capacete conforme
ilustrado e, depois, prenda a presilha
do cabo ao suporte do capacete.
3. Feche bem o assento.
AVISO

PWA10160
Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente.
Para libertar o capacete do respectivo
suporte
Abra o assento, retire o cabo porta-capace-
te do suporte do capacete e retire o capace-
te, fechando depois o assento.
PAU14502
Compartimentos de
armazenagem
Compartimento de armazenagem dian-
teiro
Para abrir o compartimento de armazena-
gem dianteiro, deslize a alavanca para cima
e puxe-a.
Para fechar o compartimento de armazena-
gem dianteiro, empurre a tampa para a po-
sição original.
AVISO

PWA11160
Não guarde itens pesados neste com-
partimento.
1. Suporte de capacete
1

1. Alavanca de abertura do compartimento
de armazenagem
2. Tampa
1
2
