2006 YAMAHA TMAX Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
2
3
4
5
67
8
9

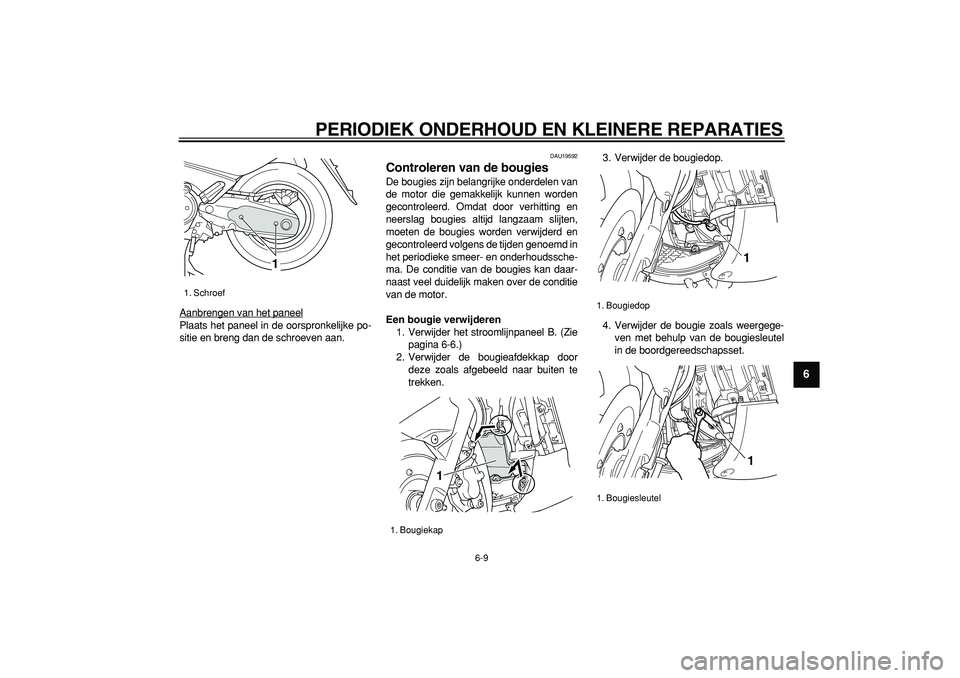

Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven aan.

DAU19592
Controleren van de bougies
De bougies zijn belangrijke onderdelen van
de motor die gemakkelijk kunnen worden
gecontroleerd. Omdat door verhitting en
neerslag bougies altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
Een bougie verwijderen
1. Verwijder het stroomlijnpaneel B. (Zie
pagina 6-6.)
2. Verwijder de bougieafdekkap door
deze zoals afgebeeld naar buiten te
trekken.3. Verwijder de bougiedop.
4. Verwijder de bougie zoals weergege-
ven met behulp van de bougiesleutel
in de boordgereedschapsset.
1. Schroef
1

1. Bougiekap1

1. Bougiedop
1. Bougiesleutel
11

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
1
2
3
4
5
6
7
8
9

Controleren van de bougies
1. Kijk of op elke bougie de porseleinen
isolator rond de centrale elektrode licht
tot gemiddeld bruin verkleurd is (de
ideale kleur als normaal met de machi-
ne wordt gereden).
2. Controleer of alle bougies in de motor
dezelfde kleur hebben.
OPMERKING:

Wanneer een bougie een heel andere kleur
vertoont, is de motor mogelijk defect. Pro-
beer dergelijke problemen niet zelf vast te
stellen. Laat in plaats daarvan uw motorfiets
nakijken door een Yamaha dealer.
3. Controleer bij elke bougie of de elek-
troden zijn afgesleten en let op over-
matige koolaanslag of andere
neerslag. Vervang indien nodig.
Een bougie aanbrengen
1. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af volgens de specificatie.2. Reinig het oppervlak van de bougie-
pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
3. Breng de bougie aan met behulp van
de bougiesleutel en zet vast met het
correcte aanhaalmoment.
OPMERKING:

Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
4. Installeer de bougiedop.
5. Breng de bougieafdekkap aan op de
oorspronkelijke plaats (zie afbeelding)
en monteer dan het stroomlijnpaneel.
Voorgeschreven bougie:
NGK/CR7E
1. Elektrodenafstand
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1

1. Bougiekap
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
2
3
4
5
67
8
9

DAU19853
Motorolie en oliefilterpatroon
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.
LET OP:

DCA11290
Om het olieniveau te controleren moet
de motor koud zijn, anders wordt het ni-
veau verkeerd aangegeven.
OPMERKING:

Zorg dat de machine rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Start de motor, laat hem twee minuten
warmdraaien en zet hem dan uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.
OPMERKING:

Het motorolieniveau moet tussen de merk-strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpa-
troon)
1. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
2. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-plug om de olie uit het carter te laten
stromen.
OPMERKING:

Sla de stappen 4–6 over als de oliefilterpa-
troon niet wordt vervangen.
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
32

1. Olievuldop
1. Olieaftapplug
1
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
1
2
3
4
5
6
7
8
9

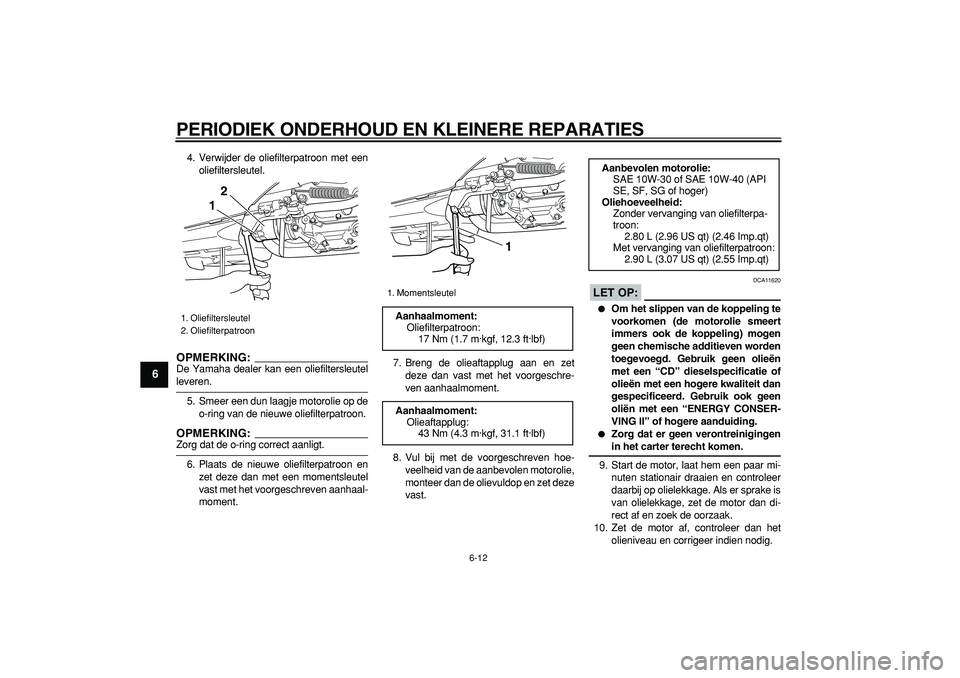

4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKING:

De Yamaha dealer kan een oliefiltersleutel
leveren.
5. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.
OPMERKING:

Zorg dat de o-ring correct aanligt.
6. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.7. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.
LET OP:

DCA11620

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olieën
met een “CD” dieselspecificatie of
olieën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingen
in het carter terecht komen.
9. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
10. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1

1. Momentsleutel
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1

Aanbevolen motorolie:
SAE 10W-30 of SAE 10W-40 (API
SE, SF, SG of hoger)
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Met vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
2
3
4
5
67
8
9

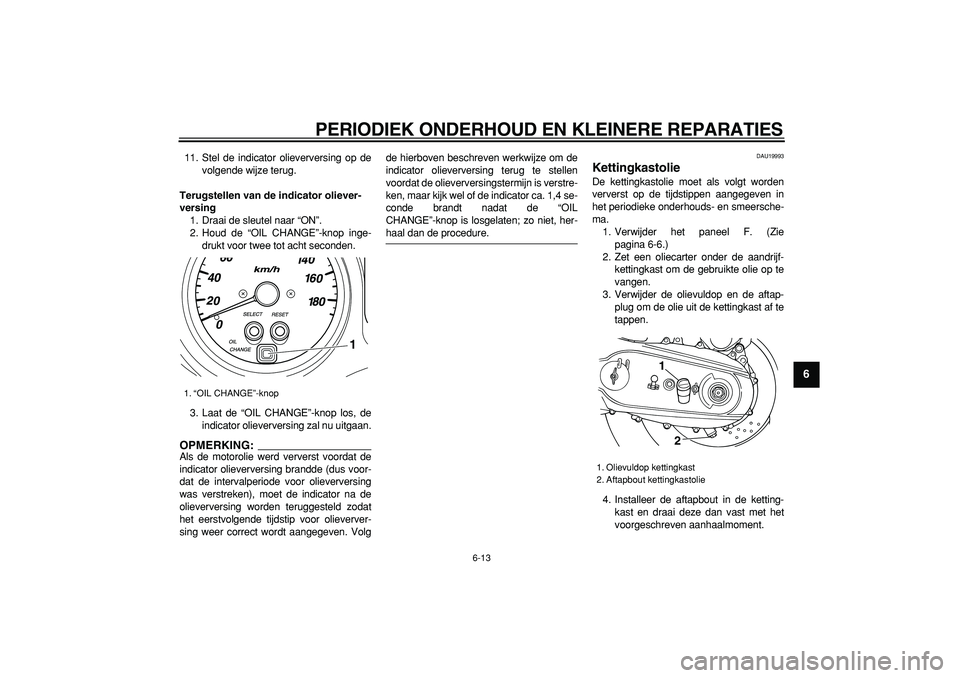

11. Stel de indicator olieverversing op de
volgende wijze terug.
Terugstellen van de indicator oliever-
versing
1. Draai de sleutel naar “ON”.
2. Houd de “OIL CHANGE”-knop inge-
drukt voor twee tot acht seconden.
3. Laat de “OIL CHANGE”-knop los, de
indicator olieverversing zal nu uitgaan.
OPMERKING:

Als de motorolie werd ververst voordat de
indicator olieverversing brandde (dus voor-
dat de intervalperiode voor olieverversing
was verstreken), moet de indicator na de
olieverversing worden teruggesteld zodat
het eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven. Volgde hierboven beschreven werkwijze om de
indicator olieverversing terug te stellen
voordat de olieverversingstermijn is verstre-
ken, maar kijk wel of de indicator ca. 1,4 se-
conde brandt nadat de “OIL
CHANGE”-knop is losgelaten; zo niet, her-
haal dan de procedure.
DAU19993
Kettingkastolie
De kettingkastolie moet als volgt worden
ververst op de tijdstippen aangegeven in
het periodieke onderhouds- en smeersche-
ma.
1. Verwijder het paneel F. (Zie
pagina 6-6.)
2. Zet een oliecarter onder de aandrijf-
kettingkast om de gebruikte olie op te
vangen.
3. Verwijder de olievuldop en de aftap-
plug om de olie uit de kettingkast af te
tappen.
4. Installeer de aftapbout in de ketting-
kast en draai deze dan vast met het
voorgeschreven aanhaalmoment.
1. “OIL CHANGE”-knop
1

1. Olievuldop kettingkast
2. Aftapbout kettingkastolie
1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
1
2
3
4
5
6
7
8
9

5. Voeg de aangegeven hoeveelheid van
de aanbevolen ketttingkastolie toe.
6. Veeg de peilstok schoon, steek deze
in de vulopening (zonder vast te
draaien) en verwijder hem dan om het
olieniveau te controleren.
OPMERKING:

Het kettingkast-olieniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau liggen.7. Als het kettingkast-olieniveau bene-
den de merkstreep voor minimumni-
veau ligt, vul dan voldoende olie, van
de aanbevolen soort, bij tot het correc-
te niveau.
8. Steek de peilstok in de vulopening en
draai dan de olievuldop vast.
LET OP:

DCA15010

Zorg dat er geen verontreinigingen
in aandrijfkettingkast terechtko-
men.

Zorg dat er geen olie op de banden
of wielen terechtkomt.
9. Controleer de aandrijfkettingkast op
olielekkage. Zoek in geval van lekkage
naar de oorzaak.
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU20122
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:


Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Verwijder de afdekkap over het koel-
vloeistofreservoir door de schroef los
te halen.
Aanhaalmoment:
Aftapbout kettingkastolie:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Voorgeschreven kettingkastolie:
Zie pagina 8-1.
Oliehoeveelheid:
0.70 L (0.74 US qt) (0.62 Imp.qt)

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
2
3
4
5
67
8
9

3. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:

Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.4. Open de reservoirdop, vul koelvloei-
stof bij tot de merkstreep voor maxi-
mumniveau en sluit de reservoirdop
weer als de koelvloeistof bij of bene-
den de merkstreep voor minimumni-
veau staat.
LET OP:

DCA10470

Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.

Wanneer water werd gebruikt in
plaats van koelvloeistof, ververs
dan zo snel mogelijk met koelvloei-
stof, anders wordt de motor onvol-
doende gekoeld en is het
koelsysteem niet beschermd tegen
1. Kap koelvloeistofreservoir
2. Schroef
1
2

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
12

1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.35 L (0.37 US qt) (0.31 Imp.qt)
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1
2
3
4
5
6
7
8
9

bevriezing en corrosie.

Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vries percentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectief
zijn.
WAARSCHUWING

DWA10380
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet is.
5. Monteer het koelvloeistofreservoir
door de schroef aan te brengen.
OPMERKING:


De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.

Als de motor oververhit raakt, staan op
pagina 6-32 nadere instructies ver-
meld.
DAU21120
Reinigen van het
luchtfilterelement
Het luchtfilterelement moet worden gerei-
nigd volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Reinig het luchtfilterelement vaker als u
in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6.)
2. Verwijder de kuipruit door de schroe-
ven los te halen.
3. Verwijder het luchtfilterdeksel door de
schroeven los te halen en trek dan het
luchtfilterelement eruit.4. Geef een paar tikjes tegen het luchtfil-
terelement om het meeste stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met perslucht
zoals afgebeeld. Vervang het luchtfil-
1. Schroef
1
1(×5)

1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
1
2
2
1
