2006 YAMAHA TMAX Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33 2
3
4
5
67
8
9

Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koe\
lvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wa\
cht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke do\
ek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat d\
e nog aanwezige druk kan ontsnappen. Druk de
dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder \
de dop.
OPMERKING:

Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden\
gebruikt, maar dit moet wel zo snel mogelijk door de v oorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

7-1
1
2
3
4
5
6
7
8
9

VERZORGING EN STALLING VAN DE SCOOTER
DAU37831
Mat zwart let op
LET OP:

DCA15191
Sommige modellen zijn uitgerust met
mat zwarte onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de mat zwarte onderdelen.
DAU26100
Verzorging
De open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan sprake zijn van roestvorming en cor-
rosie, ook al zijn hoogwaardige componen-
ten gebruikt. Een roestige uitlaatpijp valt bij
een auto niet zo op, bij een scooter is dit
echter nadelig voor de algehele aanblik.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar verzekert ook een fraai uiterlijk
van de scooter, verlengt de levensduur en
verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.
Reinigen
LET OP:

DCA10780

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.

Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-

VERZORGING EN STALLING VAN DE SCOOTER
7-2
2
3
4
5
6
78
9

vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij scooters met een kuipruit: ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dangrondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:

’s Winters gestrooid wegenzout kan nog tot
in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de machine is afge-
koeld.
LET OP:

DCA10790
Gebruik geen heet water, dit versterkt de
corrosieve werking van het zout.
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde envernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING

DWA10940

Controleer of er geen olie of was op

VERZORGING EN STALLING VAN DE SCOOTER
7-3
1
2
3
4
5
6
7
8
9

de wielen of de remmen zit. Reinig
de remschijven en remvoeringen
indien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.

Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
LET OP:

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING:

Vraag een Yamaha dealer om advies over
de te gebruiken producten.
DAU36550
Stalling
Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP:

DCA10820

Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepeltje motorolie in
de bougiegaten.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING

DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motor
wordt rondgedraaid.
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan

VERZORGING EN STALLING VAN DE SCOOTER

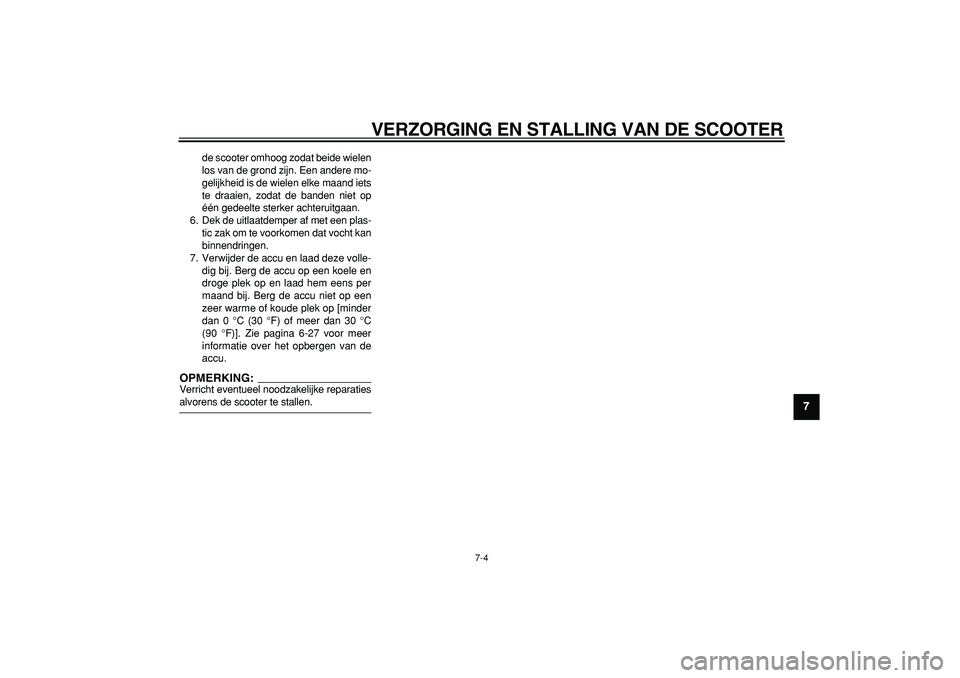

7-4
2
3
4
5
6
78
9

de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C
(90 °F)]. Zie pagina 6-27 voor meer
informatie over het opbergen van de
accu.
OPMERKING:

Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.

8-1
1
2
3
4
5
6
7
8
9

SPECIFICATIES
DAU2633E
Afmetingen:
Totale lengte:
2235 mm (88.0 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte:
1410 mm (55.5 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1575 mm (62.0 in)
Grondspeling:
130 mm (5.12 in)
Kleinste draaicirkel:
2800 mm (110.2 in)
Gewicht:
Incl. olie en brandstof:
XP500 225.0 kg (496 lb)
XP500A 230.0 kg (507 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder, parallel vooroverhellend
Slagvolume:
499.0 cm
3

(30.45 cu.in)
Boring
×
slag:
66.0
×
73.0 mm (2.60
×
2.87 in)
Compressieverhouding:
11.00 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Dry sump

Motorolie:
Type:
SAE10W30 of SAE10W40
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Met vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Aandrijfkettingolie:
Type:
SAE80 API GL-4 Hypoïd-olie
Hoeveelheid:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.50 L (1.59 US qt) (1.32 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Droog element
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Brandstofinjectie:
Fabrikant:
AISANModel:
1100-87B60/1100-87B70
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Nat, automatisch meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel/schroeftandwiel
Primaire reductieverhouding:
52/32
×
36/22 (2.659)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
41/25
×
40/29 (2.262)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Diamantframe
Spoorhoek:
28.00 graad
Naspoor:
95.0 mm (3.74 in)
Voorband:
Type:
Tubeless

SPECIFICATIES
8-2
2
3
4
5
6
7
89

Maat:
120/70R14 M/C 55H
Fabrikant/model:
DUNLOP/D252F
Fabrikant/model:
BRIDGESTONE/TH01F
Achterband:
Type:
Tubeless
Maat:
160/60R15 M/C 67H
Fabrikant/model:
DUNLOP/D252
Fabrikant/model:
BRIDGESTONE/TH01R
Belading:
Maximale belasting:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)

Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Gewichtsverdeling:
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)Achter:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
14M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
15M/C x MT5.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)
Achterwielophanging:
Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
117.0 mm (4.61 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
GT9B-4
Voltage, capaciteit:
12 V, 8.0 A/u
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
×
1
Koplamp:
12 V, 55.0 W
×
1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W
×
2
Voorste richtingaanwijzer/markeerlicht:
12 V, 21 W/5.0 W
×
2
Achterste richtingaanwijzer:
12 V, 21.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
2

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

Kentekenverlichting:
12 V, 5.0 W
×
1
Instrumentenverlichting:
14 V, 2.0 W
×
3
Controlelampje grootlicht:
14 V, 1.4 W
×
1
Controlelampje richtingaanwijzers:
14 V, 1.4 W
×
2
Waarschuwingslampje motorstoring:
14 V, 1.4 W
×
1
ABS-waarschuwingslampje:
XP500A 14 V, 1.4 W
×
1
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
XP500 20.0 A
XP500A 15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
XP500A 5.0 A
Zekering ABS-motor:
XP500A 30.0 ABackup-zekering:
10.0 A
