2006 YAMAHA TMAX Instructieboekje (in Dutch)

VEILIGHEIDSINFORMATIE
1-2
1
besturing.

De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de voet-
plaat, om zo de macht over het
stuur te behouden.

De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden.

Neem nooit een passagier mee die
niet in staat is om beide voeten ste-
vig op de passagiersvoetsteunen te
zetten.

Rijd nooit onder invloed van alcohol of
andere drugs.

Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. De
machine is niet bedoeld voor off-road
gebruik.
Beschermende kleding
Scooterongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bij
het voorkomen of reduceren van hoofdlet-
sel.

Draag altijd een goedgekeurde helm.

Draag ook een gezichtskap of een vei-ligheidsbril. De rijwind in uw niet-afge-
schermde ogen kan het zicht
verslechteren, zodat u gevaren te laat
zou opmerken.

Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.

Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.

Raak nooit de motor of het uitlaatsys-
teem aan terwijl de motor draait. Deze
onderdelen worden zeer heet en kun-
nen zo brandwonden veroorzaken.
Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.

De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Technische wijzigingen
Door het aanbrengen van technische wijzi-
gingen die niet door Yamaha zijn goedge-
keurd, of door originele onderdelen te
verwijderen, kan deze scooter onveilig wor-
den in het gebruik en ernstig persoonlijk let-
sel veroorzaken. Door dergelijke
wijzigingen kan het gebruik van uw scooterook onwettig worden.
Bagage en accessoires
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
scooter verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw scooter, om zo mogelijke on-
gevallen te vermijden. Pas extra op
wanneer u op een scooter rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hier volgen enkele algemene richtlijnen bij
het beladen van de scooter of het monteren
van accessoires:
Beladen
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:


Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk nabij de scooter.
Zorg dat het gewicht zo gelijkmatig
Maximale belasting:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)

VEILIGHEIDSINFORMATIE
1-3
1
mogelijk aan beide zijden van de scoo-
ter wordt verdeeld, om zo onbalans of
instabiliteit te beperken.

Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.

Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voorvork of
het voorwielspatbord. Dergelijke items
kunnen een instabiel weggedrag of
een te trage reactie op het stuur ver-
oorzaken.
Accessoires
Originele Yamaha accessoires werden spe-
ciaal ontworpen voor montage aan deze
scooter. Yamaha is niet in staat om alle ove-
rige leverbare accessoires te testen. U bent
dus zelf verantwoordelijk voor de juiste keu-
ze, installatie en gebruik van niet-Yamaha
accessoires. Wees zorgvuldig bij de keuze
en installatie van accessoires.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.


Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-vloed hebben op de prestaties van uw
scooter. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken,
om zeker te zijn dat het de grondspe-
ling of de hellinghoek op geen enkele
manier vermindert, de veerweg, de
stuuruitslag of de bediening beperkt of
lampen of reflectors afdekt.

Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aëro-
dynamische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.

Omvangrijke accessoires kunnen
door hun aërodynamisch effect van
invloed zijn op de rijstabiliteit van de
scooter. De scooter kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.

Sommige accessoires noodzaken
de bestuurder om een andere dan
de normale zitpositie in te nemen.
Zo’n verkeerde zitpositie beperkt de
bewegingsvrijheid van de bestuur-der en kan een comfortabele bedie-
ning hinderen, zodat we dergelijke
accessoires sterk afraden.

Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scooter
te boven gaan, kan zich een gevaarlij-
ke elektrische storing voordoen waar-
door de verlichting of de motor uitvalt.
Benzine en uitlaatgassen

BENZINE IS ZEER GEMAKKELIJK
ONTVLAMBAAR:

Zet de motor altijd af als u benzine
tankt.

Pas op en mors tijdens het tanken
geen benzine op de motor of op het
uitlaatsysteem.

Tank niet terwijl u rookt of in de na-
bijheid bent van open vuur.

Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.

Zet de motor altijd uit voordat u de
scooter onbeheerd achterlaat en
neem de sleutel uit het contactslot. Let

VEILIGHEIDSINFORMATIE
1-4
1
op het volgende als u de scooter gaat
parkeren:

De motor en het uitlaatsysteem kun-
nen heet zijn, dus parkeer de scoo-
ter op een plek waar voetgangers of
kinderen hiervan geen hinder heb-
ben.

Parkeer de scooter niet op een hel-
ling of op een zachte ondergrond,
om omvallen te voorkomen.

Parkeer de scooter niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.

Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel ben-
zinedamp heeft ingeademd of benzine
in uw ogen is terechtgekomen. Morst u
benzine op uw huid of kleding, spoel
de bewuste plek dan direct met zeep-
water en trek andere kleding aan.
DAU10371
Andere aandachtspunten voor
veilig motorrijden

Geef duidelijk richting aan wanneer u
een bocht neemt.

Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.

Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.

Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.

Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de scoo-
ter recht, anders kan hij gaan schui-
ven.

De remvoeringen kunnen nat worden
bij het wassen van de scooter. Contro-
leer de remmen na het wassen van de
scooter, voordat u gaat rijden.

Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopendbij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.

Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel.

2-1
1
2
3
4
5
6
7
8
9

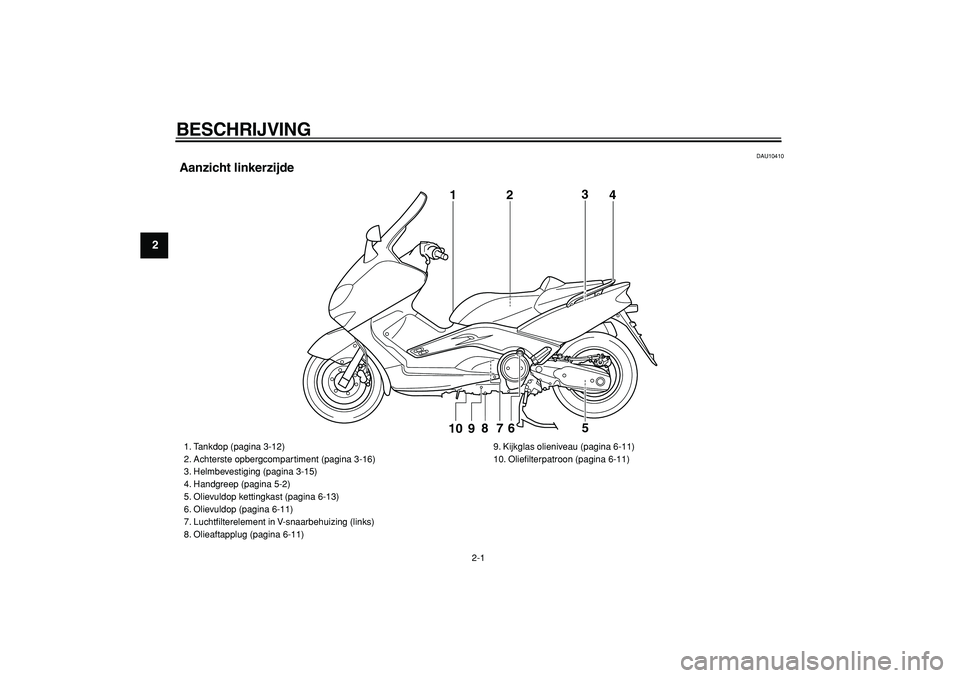

BESCHRIJVING
DAU10410
Aanzicht linkerzijde
1
2
3
4
9
8
7
6
5
10

1. Tankdop (pagina 3-12)
2. Achterste opbergcompartiment (pagina 3-16)
3. Helmbevestiging (pagina 3-15)
4. Handgreep (pagina 5-2)
5. Olievuldop kettingkast (pagina 6-13)
6. Olievuldop (pagina 6-11)
7. Luchtfilterelement in V-snaarbehuizing (links)
8. Olieaftapplug (pagina 6-11)9. Kijkglas olieniveau (pagina 6-11)
10. Oliefilterpatroon (pagina 6-11)

BESCHRIJVING
2-2
2
3
4
5
6
7
8
9

DAU10420
Aanzicht rechterzijde
1
3
4
5
7
6
8
92

1. Accu (pagina 6-27)
2. Zekeringen (pagina 6-28)
3. Boordgereedschapsset (pagina 6-1)
4. Voorste opbergcompartiment (pagina 3-16)
5. Luchtfilterelement (pagina 6-16)
6. Kijkglas koelvloeistofniveau (pagina 6-14)
7. Luchtfilterelement in V-snaarbehuizing (rechts)
8. Middenbok (pagina 6-25)9. Voetsteun passagier

BESCHRIJVING
2-3
1
2
3
4
5
6
7
8
9

DAU10430
Bedieningen en instrumenten
5
4
2
3
6
7
8
1
109

1. Achterremhendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-8)
3. Achterremblokkeerhendel (pagina 3-10)
4. Snelheidsmeter (pagina 3-4)
5. Multifunctioneel display (pagina 3-5)
6. Toerenteller (pagina 3-4)
7. Schakelaargroep rechterstuurzijde (pagina 3-8)
8. Voorremhendel (pagina 3-10)9. Gasgreep (pagina 6-18)
10. Contactslot/stuurslot (pagina 3-2)

3-1
2
34
5
6
7
8
9

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU10972
Startblokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)

twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd

een transponder (die is geïntegreerd
in de codeersleutel)

een startblokkeereenheid

een ECU

een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:

DCA11820

BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaard-
sleutel wordt gemaakt of alle
sleutels verloren zijn geraakt) moet
het volledige startblokkeersysteemworden vervangen. Het is daarom
aan te bevelen een van de twee
standaardsleutels te gebruiken en
de codeersleutel te bewaren op een
veilige plaats.

Dompel de sleutels niet onder in
water.

Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.

Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).

Plaats geen zware voorwerpen op
de sleutels.

Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.

Probeer niet het kunststof boven-
deel van de sleutels open te maken.

Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.

Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.

Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-
storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
1
2
3
4
5
6
7
8
9

DAU10471
Contactslot/stuurslot
Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.
OPMERKING:

Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-
daardsleutels.
DAU34121
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en deparkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKING:

De koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar “OFF” wordt ge-
draaid of de zijstandaard omlaag wordt be-
wogen.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING

DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”
of naar “LOCK” draait.
DAU33491
(Parkeren)
Het stuur is vergrendeld en de achterlichten
en parkeerlichten branden. De alarmver-
lichting en richtingaanwijzers kunnen wor-
den ingeschakeld, maar alle andere
elektrische systemen zijn uit. De sleutel kan
worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP:

DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
