2006 YAMAHA TDM 900 Betriebsanleitungen (in German)

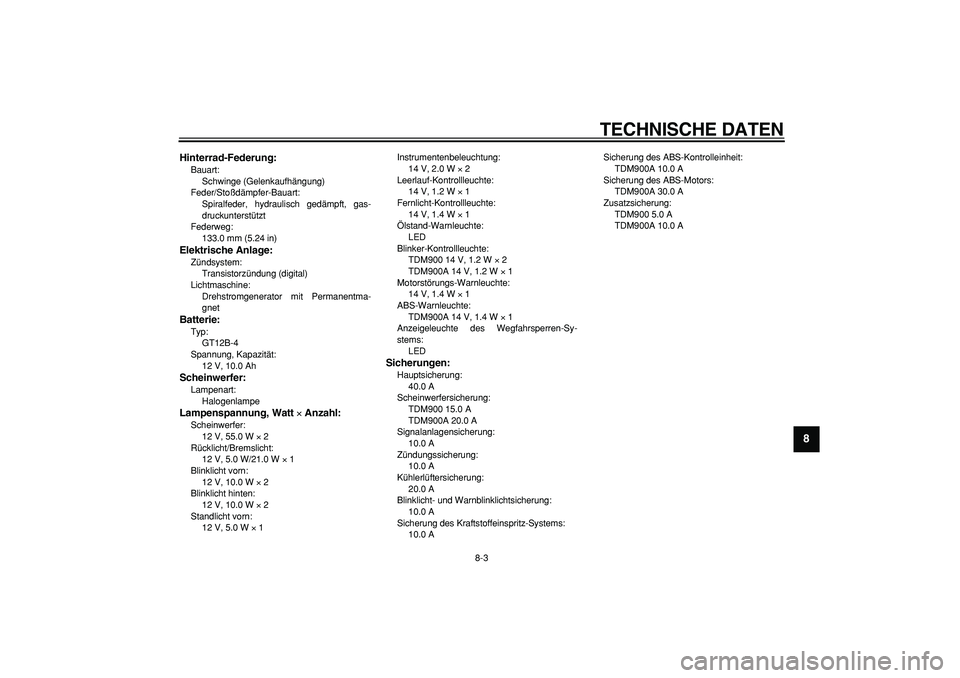

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
133.0 mm (5.24 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 55.0 W
×
2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1Instrumentenbeleuchtung:
14 V, 2.0 W
×
2
Leerlauf-Kontrollleuchte:
14 V, 1.2 W
×
1
Fernlicht-Kontrollleuchte:
14 V, 1.4 W
×
1
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
TDM900A 14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
TDM900 15.0 A
TDM900A 20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Blinklicht- und Warnblinklichtsicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 ASicherung des ABS-Kontrolleinheit:
TDM900A 10.0 A
Sicherung des ABS-Motors:
TDM900A 30.0 A
Zusatzsicherung:
TDM900 5.0 A
TDM900A 10.0 A

9-1
1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU26351

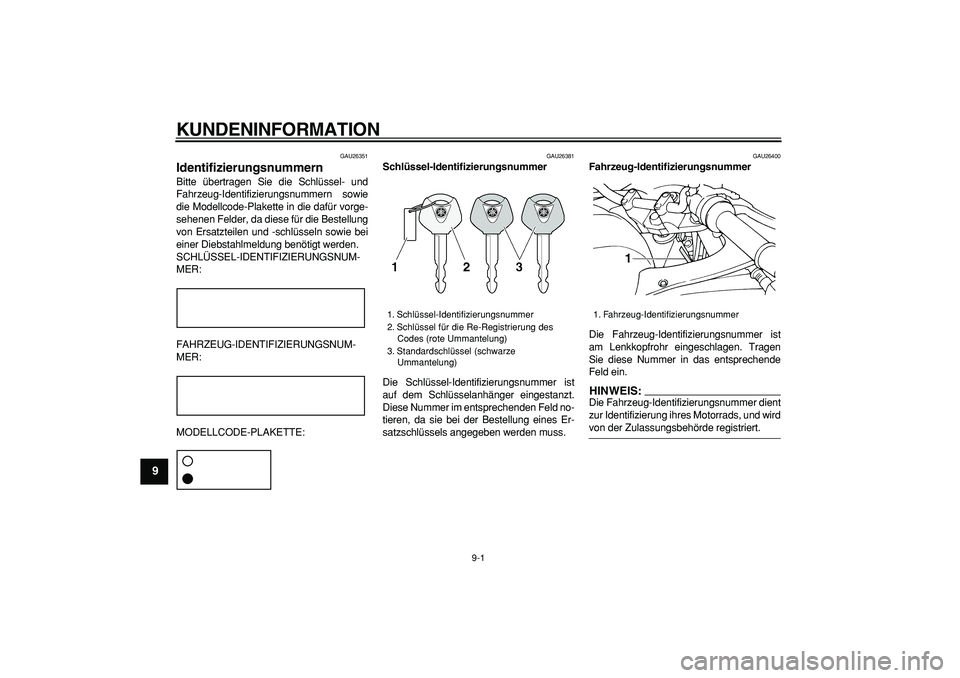

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

GAU26540

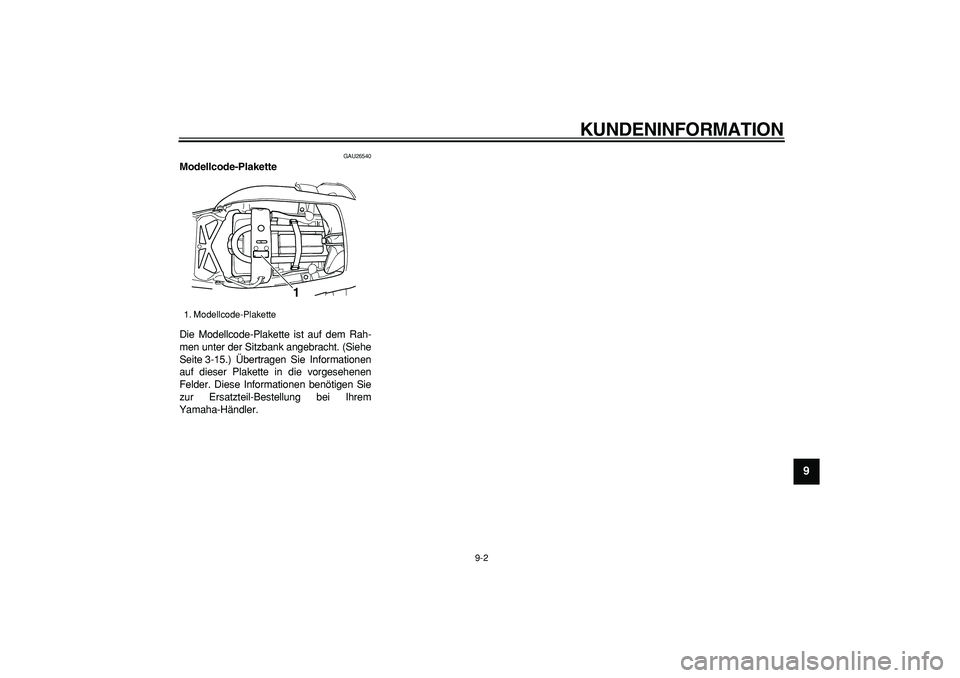

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-15.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter ........................................ 3-9
Ablagefach .............................................. 3-15
ABS (für ABS-Modelle) ........................... 3-12
Abstellen ................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-5
Antriebsketten-Durchhang ...................... 6-23
Antriebskette, säubern und schmieren ... 6-25
Anzeigeleuchte des Wegfahrsperren-
Systems .................................................. 3-5
B
Batterie.................................................... 6-29
Bestandteilbestimmung............................. 2-1
Blinker-Kontrollleuchten ............................ 3-4
Blinkerlampe, auswechseln .................... 6-33
Blinkerschalter .......................................... 3-9
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-25
Bremsflüssigkeitsstand, prüfen ............... 6-21
Bremsflüssigkeit, wechseln ..................... 6-23
D
Diebstahlanlage (Sonderzubehör) ............ 3-9
Drehzahlmessereinheit ............................. 3-6
E
Einfahrvorschriften .................................... 5-3
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein, einstellen............................... 3-17
Fehlersuchdiagramme ............................ 6-36
Fehlersuche ............................................ 6-35
Fernlicht-Kontrollleuchte ........................... 3-4
Fußbremshebel ....................................... 3-11
Fußbrems- und Schalthebel, prüfen und
schmieren ............................................. 6-26Fußschalthebel ........................................3-11
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-26
Gaszugspiel, kontrollieren .......................6-16
H
Handbremshebel .....................................3-11
Handbrems- und Kupplungshebel, prüfen
und schmieren .......................................6-26
Hinterradaufhängung, schmieren ............6-27
Hinterrad-Bremslichtschalter,
einstellen ...............................................6-20
Hupenschalter..........................................3-10
I
Identifizierungsnummern ...........................9-1
K
Katalysator ...............................................3-14
Kraftstoff ..................................................3-13
Kraftstofftank-Belüftungsschlauch ...........3-14
Kraftstoff, Tips zum sparen ........................5-3
Kühlflüssigkeit ..........................................6-11
Kühlflüssigkeitstemperatur-Anzeiger .........3-7
Kupplungshebel .......................................3-10
Kupplungshebel-Spiel, einstellen ............6-20
L
Leerlaufdrehzahl ......................................6-15
Leerlauf-Kontrollleuchte .............................3-4
Lenkerarmaturen .......................................3-9
Lenkung, prüfen .......................................6-28
Lichthupenschalter ....................................3-9
Luftfiltereinsatz, ersetzen .........................6-13
M
Modellcode-Plakette ..................................9-2
Motor anlassen ..........................................5-1Motoröl und Ölfiltereinsatz......................... 6-9
Motorrad aufbocken ................................ 6-34
Motorstoppschalter .................................. 3-10
Motorstörungs-Warnleuchte ...................... 3-5
Multifunktionsanzeige ................................ 3-7
O
Ölstand-Warnleuchte................................. 3-4
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder....................................................... 6-19
Radlager, prüfen...................................... 6-28
Reifen ...................................................... 6-16
Reserve-Warnanzeige............................... 3-5
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-33
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-21
Scheinwerferlampe, auswechseln ........... 6-32
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-19
Seitenständer, prüfen und schmieren ..... 6-27
Sicherheitsinformationen ........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank................................................... 3-15
Spanngurt-Halterungen ........................... 3-19
Standlichtlampe, auswechseln ................ 6-34
Starterschalter ......................................... 3-10
System der Wegfahrsperre ....................... 3-1

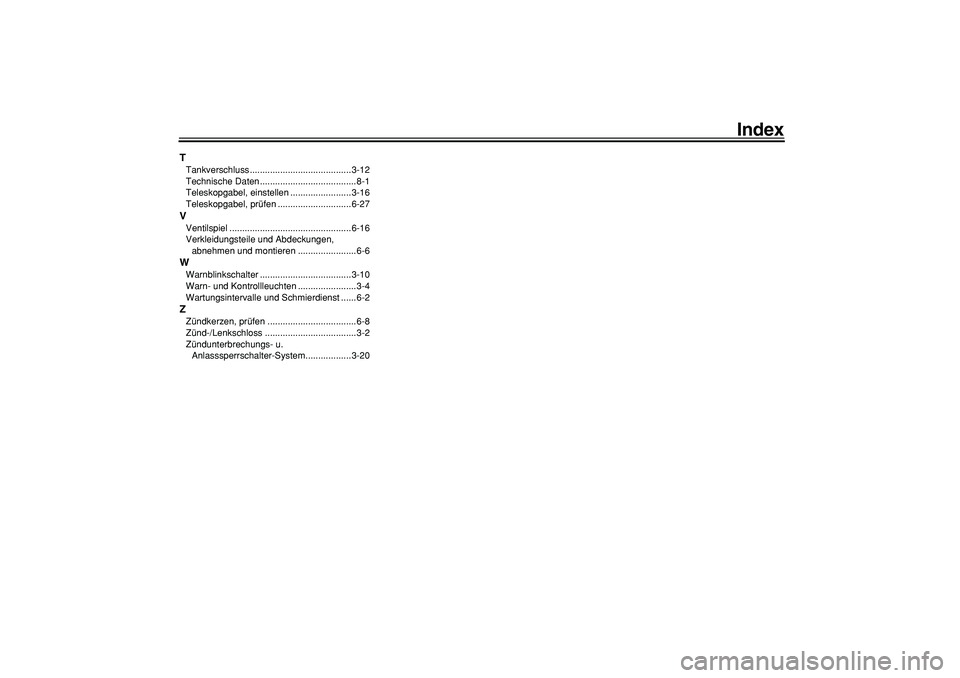

Index
T
Tankverschluss ........................................3-12
Technische Daten......................................8-1
Teleskopgabel, einstellen ........................3-16
Teleskopgabel, prüfen .............................6-27
V
Ventilspiel ................................................6-16
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .......................6-6
W
Warnblinkschalter ....................................3-10
Warn- und Kontrollleuchten .......................3-4
Wartungsintervalle und Schmierdienst ......6-2
Z
Zündkerzen, prüfen ...................................6-8
Zünd-/Lenkschloss ....................................3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System..................3-20
