REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
2
3
4
5
67
8
9
ACHTUNG:

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23280

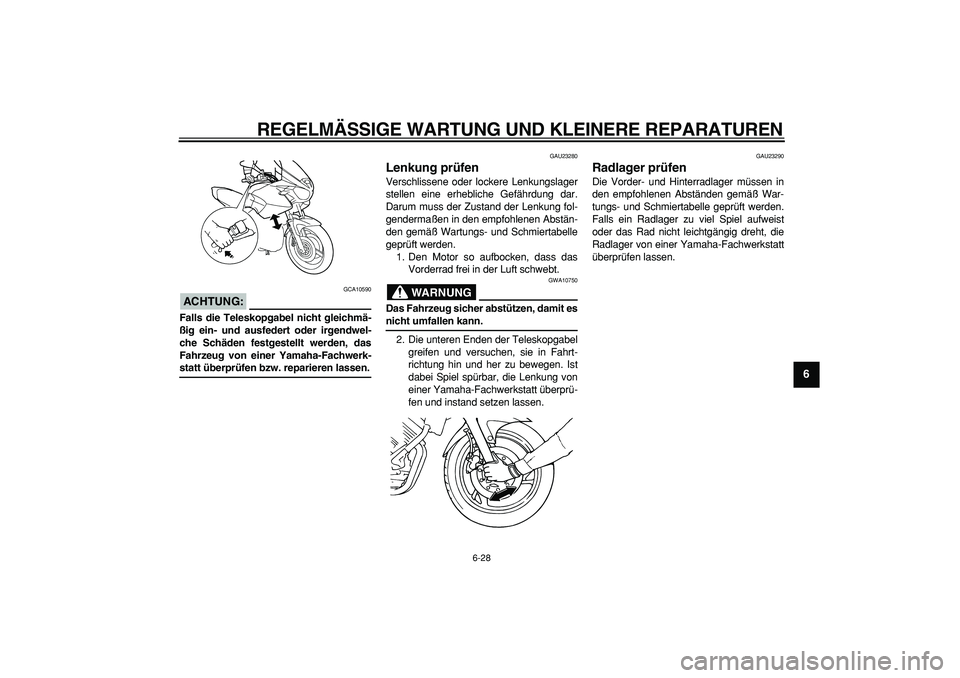

Lenkung prüfen
Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
1
2
3
4
5
6
7
8
9

GAU23370

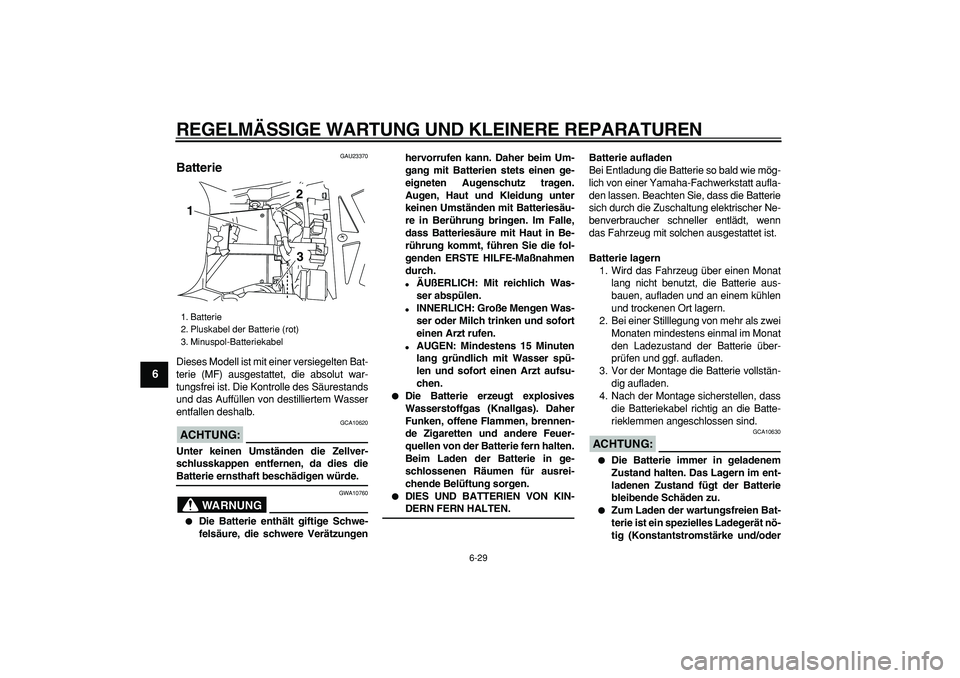

Batterie
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
ACHTUNG:

GCA10620
Unter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungenhervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.

ÄUßERLICH: Mit reichlich Was-
ser abspülen.

INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.

AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:

GCA10630

Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.

Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel
1
23

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
2
3
4
5
67
8
9

-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die
wartungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-Fach-
werkstatt aufladen.
GAU38591

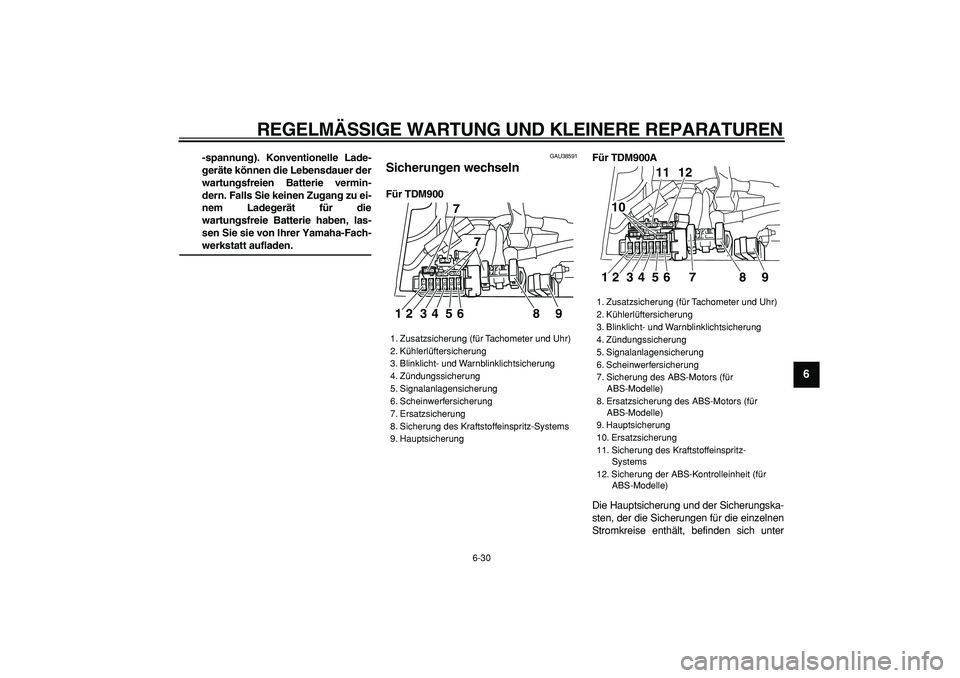

Sicherungen wechseln
Für TDM900Für TDM900A
Die Hauptsicherung und der Sicherungska-
sten, der die Sicherungen für die einzelnen
Stromkreise enthält, befinden sich unter
1. Zusatzsicherung (für Tachometer und Uhr)
2. Kühlerlüftersicherung
3. Blinklicht- und Warnblinklichtsicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
8. Sicherung des Kraftstoffeinspritz-Systems
9. Hauptsicherung
12 34 5 6 8 97
7

1. Zusatzsicherung (für Tachometer und Uhr)
2. Kühlerlüftersicherung
3. Blinklicht- und Warnblinklichtsicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Sicherung des ABS-Motors (für
ABS-Modelle)
8. Ersatzsicherung des ABS-Motors (für
ABS-Modelle)
9. Hauptsicherung
10. Ersatzsicherung
11. Sicherung des Kraftstoffeinspritz-
Systems
12. Sicherung der ABS-Kontrolleinheit (für
ABS-Modelle)
12 34 5 6 7 8 911 12
10

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
1
2
3
4
5
6
7
8
9

dem Sitz. (Siehe Seite 3-15.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:

GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

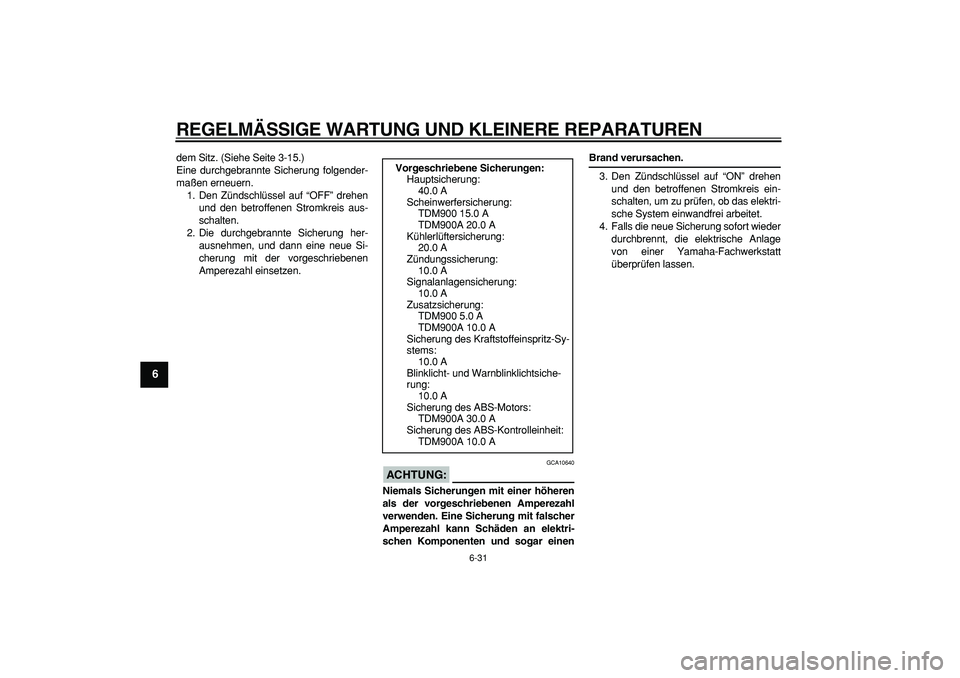

Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
TDM900 15.0 A
TDM900A 20.0 A
Kühlerlüftersicherung:
20.0 A
Zündungssicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zusatzsicherung:
TDM900 5.0 A
TDM900A 10.0 A
Sicherung des Kraftstoffeinspritz-Sy-
stems:
10.0 A
Blinklicht- und Warnblinklichtsiche-
rung:
10.0 A
Sicherung des ABS-Motors:
TDM900A 30.0 A
Sicherung des ABS-Kontrolleinheit:
TDM900A 10.0 A

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
2
3
4
5
67
8
9

GAU23750

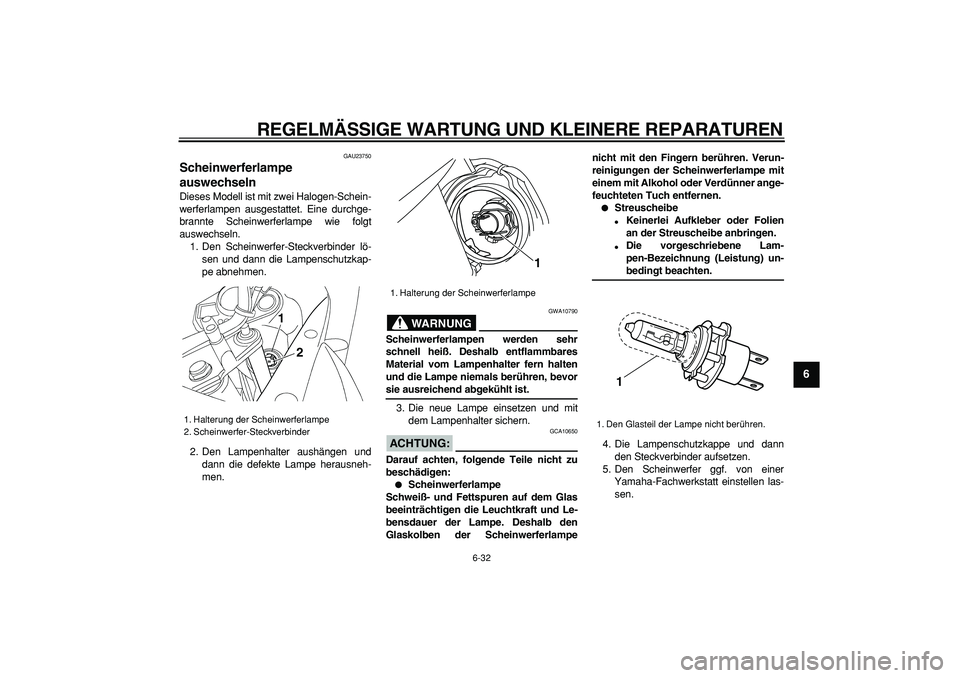

Scheinwerferlampe
auswechseln
Dieses Modell ist mit zwei Halogen-Schein-
werferlampen ausgestattet. Eine durchge-
brannte Scheinwerferlampe wie folgt
auswechseln.
1. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
2. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG

GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor
sie ausreichend abgekühlt ist.
3. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
ACHTUNG:

GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampenicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.

Streuscheibe

Keinerlei Aufkleber oder Folien
an der Streuscheibe anbringen.

Die vorgeschriebene Lam-
pen-Bezeichnung (Leistung) un-
bedingt beachten.
4. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.
5. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Halterung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
2

1. Halterung der Scheinwerferlampe
1

1. Den Glasteil der Lampe nicht berühren.
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
1
2
3
4
5
6
7
8
9

GAU24080

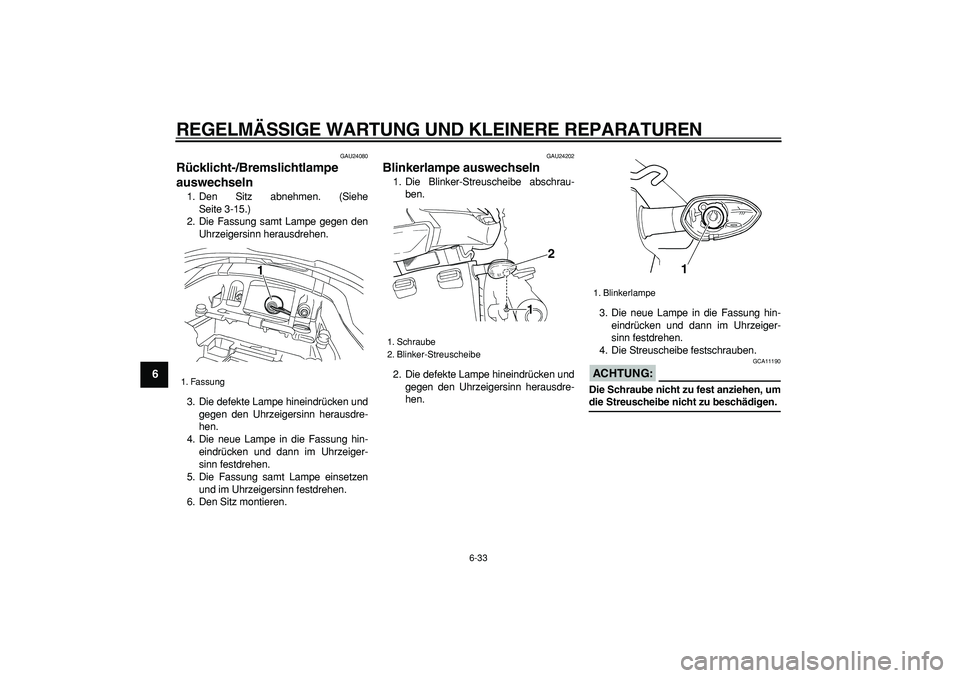

Rücklicht-/Bremslichtlampe
auswechseln
1. Den Sitz abnehmen. (Siehe
Seite 3-15.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Sitz montieren.
GAU24202
Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:

GCA11190
Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen.
1. Fassung
1

1. Schraube
2. Blinker-Streuscheibe
12

1. Blinkerlampe
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
2
3
4
5
67
8
9

GAU38900
Standlichtlampe auswechseln
1. Die Standlicht-Streuscheibe ab-
schrauben.
2. Die defekte Lampe herausziehen.3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Streuscheibe festschrauben.
ACHTUNG:

GCA10680
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschä-
digen.
GAU24350
Motorrad aufbocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Auf-
bockständer aus dem Automobilfach-
handel unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motor-
rad-Montageständer vorn so abstüt-
zen, dass das Vorderrad sich frei
drehen lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
wenden oder zwei Aufbockständer unter

1. Standlicht-Streuscheibe
2. Schraube
1. Standlichtlampe
21
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
1
2
3
4
5
6
7
8
9

den Hauptrahmen oder die Schwingenar-
me stellen.
GAU25870

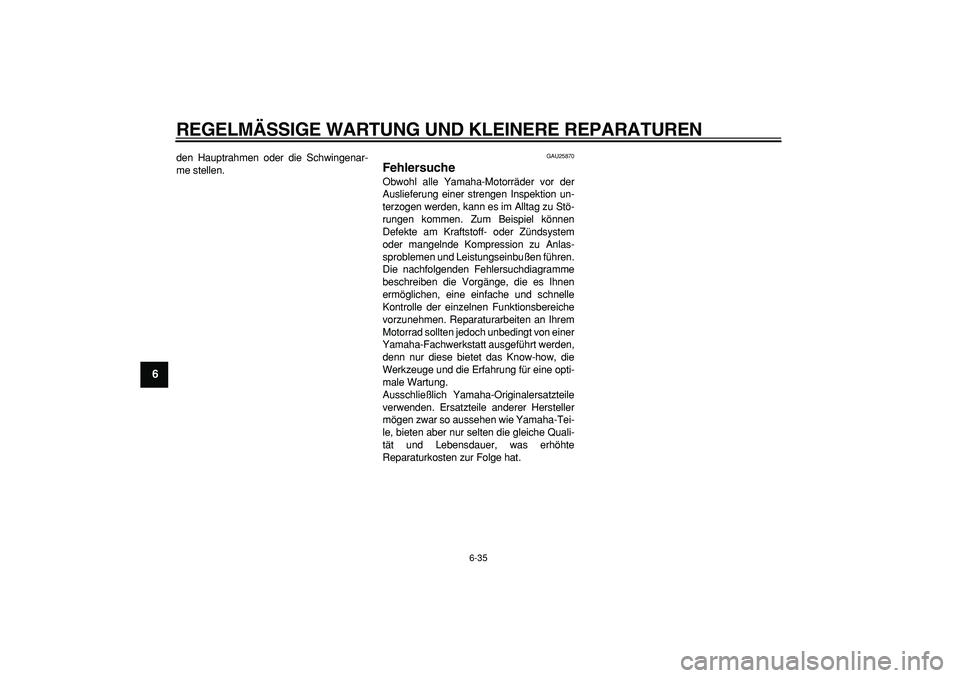

Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
