2006 YAMAHA PW50 Owners Manual

ALLGEMEINE
INFORMATIONEN
BESCHREIBUNG
1Sitz
2Kraftstofftank
3Vorderrad-Kotflügel
4Vorderrad
5Öltank
6Auspufftopf
7Vorderradgabel
8Kraftstoffhahn
9Hinterrad
0Kickstarter
qFußraste
wHinterrad-Bremshebel
eVorderrad-Bremshebel
rGasdrehgriff
tZündschalter
1(@






1(@

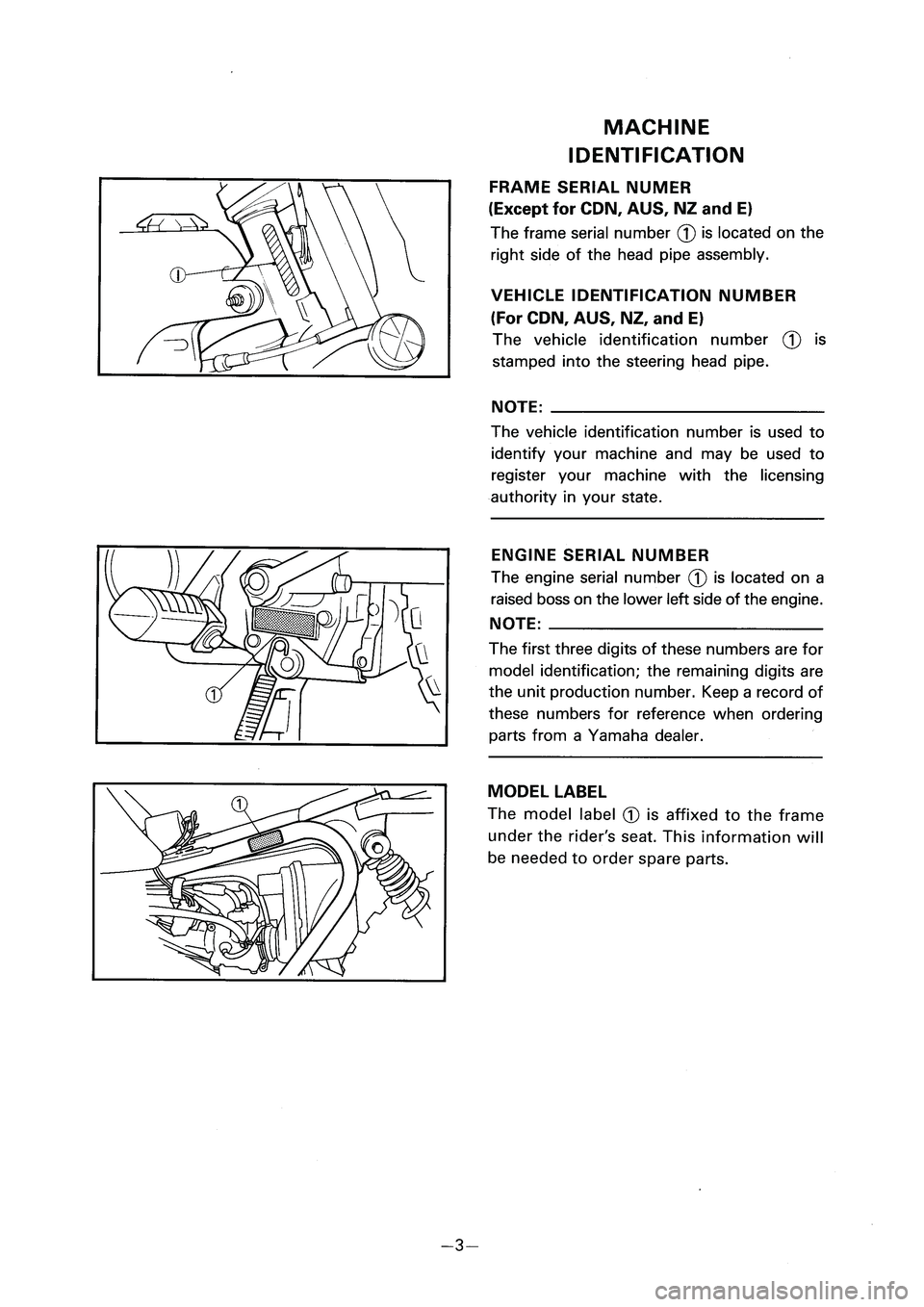

IDENTIFIKATION DER
MASCHINE
RAHMENNUMMER
(Außer CDN, AUS, NZ und E)
Die Seriennummer des Rahmens
1ist an der
rechten Seite der Lenkerkopfrohreinheit ein-
geschlagen.
FAHRGESTELL-NUMMER
(Für CDN, AUS, NZ und E)
Die Fahrgestell-Nummer
1ist auf der rechten
Seite in das Lenkkopfrohr eingeschlagen.
HINWEIS:
Die Fahrgestell-Nummer dient zur Kennzeich-
nung Ihrer Maschine und ist zur Anmeldung
der Maschine bei der Kraftfahrzeugbehörde Ih-
res Landes erforderlich.
MOTORNUMMER
Die Motor-Seriennummer
1ist an dem An-
guss an der linken unteren Seite des Motors
eingeschlagen.
HINWEIS:
Die ersten drei Stellen dieser Nummern stel-
len die Modell-ldentifikation dar; die restlichen
Stellen sind die eigentliche Herstellungsnum-
mern. Diese Nummern notieren, da sie bei Be-
stellung von Ersatzteilen durch einen Yamaha-
Vertragshändler angegeben werden müssen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild
1ist an dem
Rahmen unter dem Fahrersitz angebracht.
Diese Informationen benötigen Sie zur
Ersatzteil-Bestellung.
1(@






1(@






BEDIENUNGSELEMENTE UND
DEREN FUNKTION
W
Vor Inbetriebnahme machen Sie sich bitte
mit allen Bedienungselementen und deren
Funktion vollständig vertraut. Falls irgend-
welche Fragen bezüglich dieser Be-
dienungselemente oder deren Funktion
auftauchen sollten, wenden Sie sich bitte an
einen Yamaha-Fachhändler.
Diese Maschine darf nur auf nicht-
öffentlichen Verkehrswegen benutzt
werden. Die Beleuchtung der Maschine
entspricht nicht den Vorschriften für den
Straßenverkehr. Es ist verboten, diese
Maschine auf öffentlichen Verkehrswegen
jeglicher Art zu benutzen.
ZÜNDSCHALTER
Dieser Schalter befindet sich auf der rechten
Lenkstange.
OFF: Der Motor kann nicht angelassen werden.
START: Mit dem Knopf in dieser Position:
1) Kann der Motor angelassen werden.
2) Kann die Drehzahl des Motors durch
Aufdrehen des Gasdrehgriffes nicht
erhöht werden.
ANMERKUNG:
1(@






1(@






RUN: Bei auf diese Position gedrehtem Knopf:
1) Kann die Maschine bei geöffneter
Drosselklappe gefahren werden.
2) Kann der Motor nicht angelassen
werden.
W
Bevor der Knopf auf Position „RUN” ge-
schoben wird, unbedingt den Gasdrehgriff
zudrehen, da sonst die Maschine ruckartig
anfährt.
KRAFTSTOFFHAHN
Der Kraftstoffhahn liefert den Kraftstoff vom
Kraftstofftank zum Vergaser.
Der Kraftstoffhahn hat die zwei folgenden
Betriebsstellungen:
OFF:Bei dieser Position des Hebels fließt kein
Kraftstoff durch den Kraftstoffhahn. Wenn
die Maschine nicht gefahren wird, immer
diese Hebelstellung verwenden.
ON: Bei dieser Hebelstellung fließt Kraftstoff
zum Vergaser. Diese Position ist für Nor-
malfahrt bestimmt.
1(@






1(@
