2006 YAMAHA GP1300R Manual de utilização (in Portuguese)

2-36
IGR
RJU10341
Προειδοποιητική λυχνία λαδιού
Αν το λάδι που υπάρχει στο δοχείο πέσει στα
1,7 L (0,45 US gal, 0,37 Imp gal) ή αν το φίλτρο
λαδιού έχει βουλώσει, η προειδοποιητική λυχνία
λαδιού και η προειδοποιητική λυχνία αρχίζουν
να αναβοσβήνουν. Ο βομβητής αρχίζει επίσης
να ηχεί διακεκομμένα.
Εάν οι προειδοποιητικές λυχνίες λαδιού
αρχίσουν να αναβοσβήνουν, συμπληρώστε λάδι
στον κινητήρα το συντομότερο δυνατό.
Τα προειδοποιητικά σήματα σταματούν όταν
ο κινητήρας ξαναπάρει μπρος μετά τη
συμπλήρωση λαδιού κινητήρα.
@ Εάν οι προειδοποιητικές λυχνίες αναβοσβήνουν
ακόμα και αν υπάρχει επαρκή ποσότητα λαδιού
στο δοχείο, αναθέστε σε κάποιον αντιπρόσωπο
της Yamaha τον έλεγχο του φίλτρου λαδιού για
τυχόν ρύπους και ακαθαρσίες.
@
RJU20042
Προειδοποιητική λυχνία ελέγχου
κινητήρα
Εάν εντοπιστεί κάποια δυσλειτουργία στον
αισθητήρα ή κάποιο βραχυκύκλωμα, η
προειδοποιητική λυχνία αρχίζει να αναβοσβήνει
και ο βομβητής ηχεί κατά διαστήματα.
Εάν συμβεί κάτι τέτοιο, μειώστε την
ταχύτητα του υδροσκάφους, επιστρέψτε στην
ακτή και απευθυνθείτε σε κάποιον αντιπρόσωπο
της Yamaha για έλεγχο του κινητήρα.
HJU10341
Indicatore di allarme dell’olio
Se la quantità dell’olio rimasto nel serbatoio
scende a circa 1,7 L (0,45 US gal, 0,37 Imp gal) o
se il filtro dell’olio è ostruito, l’indicatore di allarme
dell’olio e la spia di allarme iniziano a lampeg-
giare. Anche il cicalino d’allarme inizia a suonare
in modo intermittente.
Se l’indicatore di allarme dell’olio inizia a lam-
peggiare, rabboccare con olio motore il più presto
possibile.
I segnali di allarme si spengono dopo l’avvia-
mento del motore in seguito al rabbocco con olio
motore.
NOTA:@ Se l’indicatore di allarme dell’olio lampeggia con
una quantità sufficiente di olio nel serbatoio, fare
controllare presso un concessionario Yamaha che
il filtro non sia sporco o ostruito.
@
HJU20042
Spia di controllo del motore
Se si rileva il funzionamento incorretto di un
sensore o un cor tocircuito,la spia di allarme e
l’indicatore di allarme incominciano a lampeg-
giare e il cicalino suona a intermittenza.
In tal caso, ridurre il regime motore, por tare la
moto d’acqua a riva e fare controllare il motore
presso un concessionario Yamaha.
B_F1G80.book Page 36 Wednesday, July 27, 2005 7:39 PM

2-37
P
PJU20050
Indicador de aviso de
sobreaquecimento do motor
Se o motor começa a sobreaquecer, a luz avi-
sadora e o indicador de aviso de sobreaqueci-
mento do motor começam a piscar, e o alarme
acústico soa intermitentemente.
Se o veículo continuar a ser utilizado a altas
velocidades, após a activação do sistema avisa-
dor de sobreaquecimento, a luz avisadora, o sis-
tema avisador de sobreaquecimento e o alarme
acústico passam de funcionamento intermitente
para funcionamento contínuo. (Para mais deta-
lhes, ver “Sistema avisador de sobreaquecimento
do motor” na pág 2-23).
Os sinais de aviso desligarão quando o motor
é arrancado depois de arrefecer.
NOTA :@ Quando os avisos se sobrepõem, as suas priori-
dades são as seguintes:
1. Aviso final de sobreaquecimento
2. Aviso de nível de combustível
3. Aviso de nível de óleo
4. Aviso de sobreaquecimento inicial
5. Aviso de temperatura de escape
6. Aviso de verificação do motor
@
PJU11860
Indicador de aviso da
temperatura de escape
Se o sistema de escape fica demasiado
quente, a luz de aviso e o indicador de aviso da
temperatura de escape começam a piscar, e o
sinal sonoro soa intermitentemente. (Para mais
detalhes, ver “Sistema de alarme de temperatura
dos gases de escape” na pág. 2-25).
Os sinais de aviso desligarão quando o motor
é arrancado após ter arrefecido.
B_F1G80.book Page 37 Wednesday, July 27, 2005 7:39 PM

2-38
IGR
RJU20050
Προειδοποιητική λυχνία
υπερθέρμανσης κινητήρα
Αν ο κινητήρας υπερθερμανθεί, η
προειδοποιητική λυχνία και η προειδοποιητική
λυχνία υπερθέρμανσης κινητήρα αρχίζουν να
αναβοσβήνουν και ο βομβητής ηχεί κατά
διαστήματα.
Εάν το υδροσκάφος συνεχίζει να λειτουργεί
σε υψηλές ταχύτητες μετά από την
ενεργοποίηση του συστήματος προειδοποίησης,
η προειδοποιητική λυχνία και η προειδοποιητική
λυχνία υπερθέρμανσης κινητήρα αρχίζουν να
αναβοσβήνουν γρήγορα και ο βομβητής ηχεί
χωρίς διακοπές. (Βλέπε “Προειδοποιητικό
σύστημα υπερθέρμανσης κινητήρα” στη σελίδα
2-24 για περισσότερες λεπτομέρειες.)
Τα προειδοποιητικά σήματα σταματούν όταν
πάρει μπρος ο κινητήρας αφότου κρυώσει.
@ Αν τα προειδοποιητικά σήματα ενεργοποιούνται
ταυτόχρονα, έχουν τις εξής προτεραιότητες:
1.Τελική προειδοποίηση υπερθέρμανσης
2.Προειδοποίηση στάθμης καυσίμου
3.Προειδοποίηση στάθμης λαδιού
4.Αρχική προειδοποίηση υπερθέρμανσης
5.Προειδοποίηση θερμοκρασίας καυσαερίων
6.Προειδοποίηση ελέγχου του κινητήρα
@
RJU11860
Προειδοποιητική λυχνία
θερμοκρασίας καυσαερίων
Αν το σύστημα καυσαερίων υπερθερμανθεί, η
προειδοποιητική λυχνία και η προειδοποιητική
λυχνία θερμοκρασίας καυσαερίων αρχίζουν να
αναβοσβήνουν και ο βομβητής ηχεί κατά
διαστήματα. (Βλέπε “Προειδοποιητικό σύστημα
θερμοκρασίας καυσαερίων” στη σελίδα 2-26 για
περισσότερες λεπτομέρειες.)
Τα προειδοποιητικά σήματα σταματούν όταν
πάρει μπρος ο κινητήρας αφότου κρυώσει.
HJU20050
Indicatore di allarme
surriscaldamento motore
Se il motore si surriscalda, la spia di allarme e
l’indicatore di allarme surriscaldamento motore
incominciano a lampeggiare e il cicalino suona a
intermittenza.
Se si continua ad utilizzare la moto d’acqua ad
alta velocità dopo l’intervento del sistema di
allarme, la spia di allarme, l’indicatore di allarme
surriscaldamento ed il cicalino passeranno dal
funzionamento intermittente al funzionamento
continuo. (Per ulteriori dettagli, consultare
“Sistema di segnalazione del surriscaldamento
del motore” a pagina 2-24).
I segnali di allarme si spengono dopo l’avvia-
mento a freddo del motore.
NOTA:@ Quando i segnali di allarme si sovrappongono, la
priorità è la seguente:
1. Spia di allarme surriscaldamento finale
2. Spia di allarme livello carburante
3. Spia di allarme livello olio
4. Spia di allarme surriscaldamento iniziale
5. Spia di allarme surriscaldamento gas di sca-
rico
6. Spia di allarme controllo motore
@
HJU11860
Indicatore di allarme
surriscaldamento gas di scarico
Se il sistema di scarico si surriscalda, la spia di
allarme e l’indicatore di allarme surriscaldamento
motore cominciano a lampeggiare e il cicalino
suona a intermittenza. (Per ulteriori dettagli, con-
sultare “Sistema di segnalazione surriscalda-
mento sistema di scarico” a pagina 2-26).
I segnali di allarme si spengono dopo l’avvia-
mento a freddo del motore.
B_F1G80.book Page 38 Wednesday, July 27, 2005 7:39 PM

2-39
P
PJU10350
Compartimentos de
armazenamento
O veículo dispõe de um compartimento de
armazenamento dianteiro e de um porta-luvas.
NOTA :@
Antes de utilizar o veículo, verificar se todos os
compartimentos se encontram bem fechados.

Os compartimentos de armazenamento não
foram concebidos para serem estanques. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco
estanque.
@
PJU10370
Compartimento de armazenamento
dianteiro
O compartimento de armazenamento
dianteiro2
está localizado à proa.
Para abrir o compartimento de armazena-
mento dianteiro, empurrar o trinco do capot 1
para baixo e abrir, depois, o capot.
NOTA :@ O compartimento de armazenamento dianteiro
pode ser removido para permitir o acesso ao
motor.
@
Compartimento de armazenamento dianteiro:
Capacidade: 16 L (4,2 US gal, 3,5 Imp gal)
Carga máxima: 5 kg (11 lb)
Para fechar o compartimento de armazena-
mento dianteiro, empurrar para baixo a parte tra-
seira do capot, até ficar bem fixado.
B_F1G80.book Page 39 Wednesday, July 27, 2005 7:39 PM

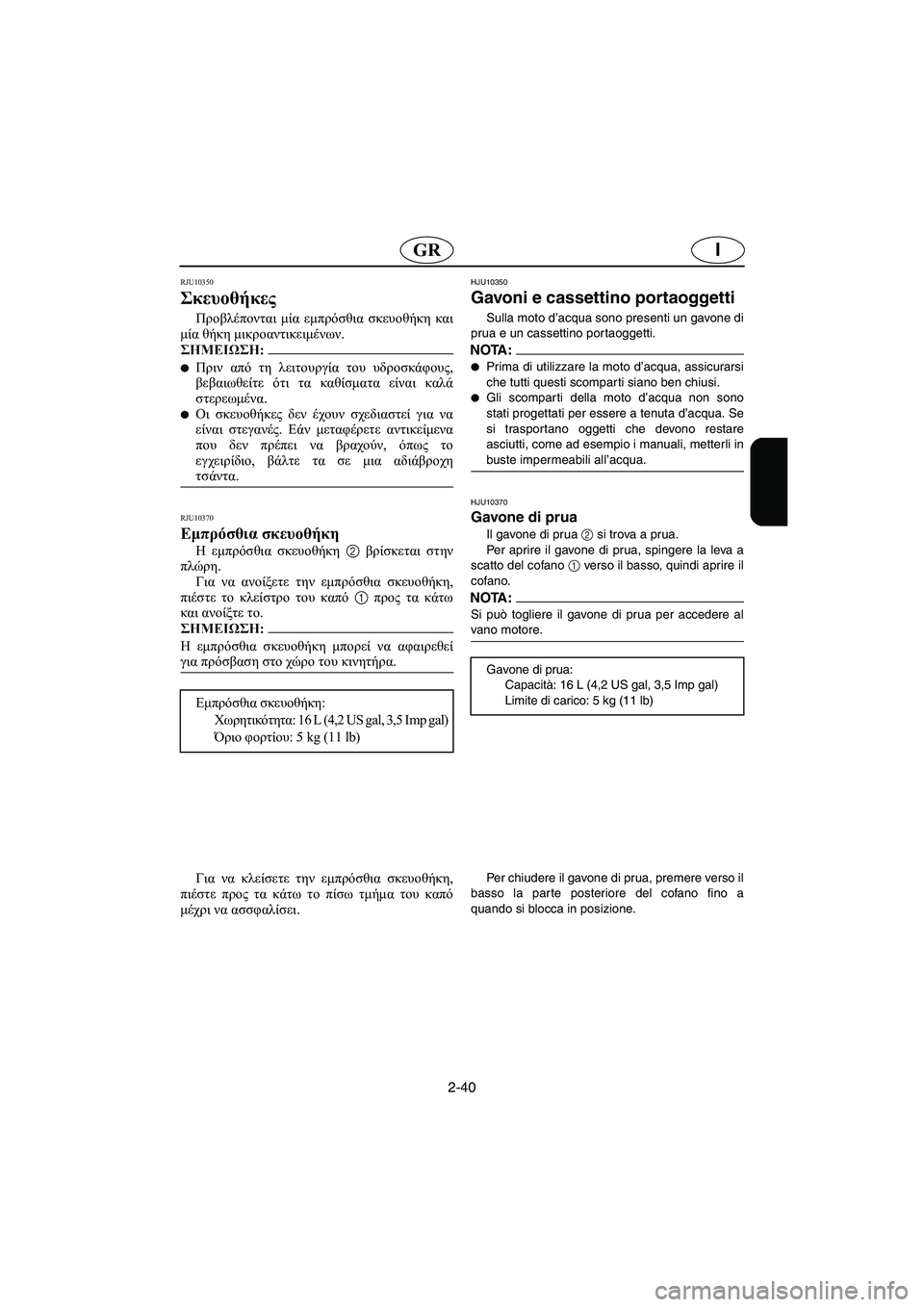

2-40
IGR
RJU10350
Σκευοθήκες
Προβλέπονται μία εμπρόσθια σκευοθήκη και
μία θήκη μικροαντικειμένων.
@
Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι τα καθίσματα είναι καλά
στερεωμένα.

Οι σκευοθήκες δεν έχουν σχεδιαστεί για να
είναι στεγανές. Εάν μεταφέρετε αντικείμενα
που δεν πρέπει να βραχούν, όπως το
εγχειρίδιο, βάλτε τα σε μια αδιάβροχη
τσάντα.
@
RJU10370
Εμπρόσθια σκευοθήκη
Η εμπρόσθια σκευοθήκη 2 βρίσκεται στην
πλώρη.
Για να ανοίξετε την εμπρόσθια σκευοθήκη,
πιέστε το κλείστρο του καπό 1 προς τα κάτω
και ανοίξτε το.
@ Η εμπρόσθια σκευοθήκη μπορεί να αφαιρεθεί
για πρόσβαση στο χώρο του κινητήρα.
@
Εμπρόσθια σκευοθήκη:
Χωρητικότητα: 16 L (4,2 US gal, 3,5 Imp gal)
Όριο φορτίου: 5 kg (11 lb)
Για να κλείσετε την εμπρόσθια σκευοθήκη,
πιέστε προς τα κάτω το πίσω τμήμα του καπό
μέχρι να ασσφαλίσει.
HJU10350
Gavoni e cassettino portaoggetti
Sulla moto d’acqua sono presenti un gavone di
prua e un cassettino por taoggetti.
NOTA :@
Prima di utilizzare la moto d’acqua, assicurarsi
che tutti questi scomparti siano ben chiusi.

Gli scomparti della moto d’acqua non sono
stati progettati per essere a tenuta d’acqua. Se
si trasportano oggetti che devono restare
asciutti, come ad esempio i manuali, metterli in
buste impermeabili all’acqua.
@
HJU10370
Gavone di prua
Il gavone di prua
2 si trova a prua.
Per aprire il gavone di prua, spingere la leva a
scatto del cofano 1 verso il basso, quindi aprire il
cofano.
NOTA :@ Si può togliere il gavone di prua per accedere al
vano motore.
@
Gavone di prua:
Capacità: 16 L (4,2 US gal, 3,5 Imp gal)
Limite di carico: 5 kg (11 lb)
Per chiudere il gavone di prua, premere verso il
basso la parte posteriore del cofano fino a
quando si blocca in posizione.
B_F1G80.book Page 40 Wednesday, July 27, 2005 7:39 PM

2-41
P
PJU20470
Porta-luvas
O porta-luvas 2
encontra-se localizado à
frente do banco.
Para abrir o porta-luvas, deslocar o trinco 1
no sentido do operador e puxar a tampa para
cima.
Para fechar o porta-luvas, empurrar a tampa
para baixo, até ficar bem fixada.
Porta-luvas:
Capacidade: 2 L (0,53 US gal, 0,44 Imp gal)
Carga máxima: 1 kg (2,2 lb)
PJU10392
Flutuadores Ajustáveis Yamaha
(YAS)
Os flutuadores 1
podem ser ajustados, de
modo a melhorar o desempenho do veículo em
linha recta ou nas curvas, conforme a preferência
do operador ou as condições de operação. (Ver
na página 4-45 os procedimentos de ajuste).
Posição de cima
A:
Nesta posição, o veículo fica sujeito a uma
menor resistência hidrodinâmica e, consequente-
mente, a um melhor desempenho na aceleração
a direito e na velocidade máxima.
Posição de baixo
B:
Esta posição coloca mais proa na água,
melhorando o comportamento do veículo durante
as viragens.
B_F1G80.book Page 41 Wednesday, July 27, 2005 7:39 PM

2-42
IGR
RJU20470
Θήκη μικροαντικειμένων
Μία θήκη μικροαντικειμένων 2 βρίσκεται
μπροστά από το κάθισμα.
Για να ανοίξετε τη θήκη μικροαντικειμένων,
σύρατε το κλείστρο 1 προς την πλευρά σας και
σηκώστε το καπάκι.
Για να κλείσετε τη θήκη μικροαντικειμένων,
πιέστε το καπάκι προς τα κάτω μέχρι να
ασφαλίσει.
Θήκη μικροαντικειμένων:
Χωρητικότητα: 2 L
(0,53 US gal, 0,44 Imp gal)
Όριο φορτίου: 1 kg (2,2 lb)
RJU10392
Ρυθμιζόμενο πτερύγιο ευστάθειας
Yamaha (YAS)
Τα πτερύγια ευστάθειας 1 είναι
ρυθμιζόμενα, ώστε να μπορεί ο χειριστής να
βελτιώσει την απόδοση είτε στην ευθεία είτε
κατά το στρίψιμο, ανάλογα με τις προτιμήσεις
και τις συνθήκες λειτουργίας. (Βλ. σελ. 4-46 για
τις διαδικασίες ρύθμισης).
Ρύθμιση προς τα πάνω A:
Το νερό παρουσιάζει μικρότερη αντίσταση σε
αυτή τη θέση, οπότε αυξάνει η επιτάχυνση στην
ευθεία κατά το πλανάρισμα και η μέγιστη
ταχύτητα.
Ρύθμιση προς τα κάτω B:
Στη θέση αυτή η πλώρη του σκάφους
βυθίζεται, γεγονός που βελτιώνει την απόδοση
κατά το στρίψιμο.
HJU20470
Cassettino portaoggetti
Un cassettino portaoggetti
2 si trova di fronte
alla sella.
Per aprirlo, far scorrere verso di sé la leva di
chiusura 1 e poi alzare il coperchio.
Per chiuderlo, premere il coperchio verso il
basso fino a quando si blocca in posizione.
Cassettino portaoggetti:
Capacità: 2 L (0,53 US gal, 0,44 Imp gal)
Limite di carico: 1 kg (2,2 lb)
HJU10392
Pattini sostentatori regolabili
Yamaha (YAS)
I pattini sostentatori 1 sono regolabili per per-
mettere al conducente di migliorare le prestazioni
della moto d’acqua in rettilineo o durante le virate,
adattandole alle proprie preferenze ed alle condi-
zioni di guida. (Per le procedure di regolazione,
fare riferimento alla pagina 4-46).
Posizione alta
A:
La resistenza dell’acqua è minore in questa
posizione, pertanto si ha una migliore accelera-
zione in rettilineo durante la planata ed una velo-
cità massima più elevata.
Posizione bassa
B:
Questa posizione fornisce alla moto d’acqua
maggiore “appruamento” il che migliorerà le
caratteristiche di virata.
B_F1G80.book Page 42 Wednesday, July 27, 2005 7:39 PM

P
PJU10400
OPERAÇÃO
Combustível e óleo ..................................... 3-1
Gasolina .................................................... 3-1
Óleo para motores a 2 tempos .................. 3-5
Enchimento do reservatório de
combustível ............................................... 3-7
Enchimento do reservatório de óleo .......... 3-9
Verificações pré-operação ....................... 3-11
Lista de verificações prévias à
utilização ................................................. 3-11
Verificações prévias à utilização ............. 3-15
Operação .................................................... 3-33
Rodagem do motor .................................. 3-33
Colocação do veículo na água ................ 3-35
Arranque do motor .................................. 3-37
Paragem do motor ................................... 3-41
Abandono do veículo ............................... 3-41
Operação do veículo ................................. 3-43
Aprendendo a conhecer o seu veículo
aquático ................................................... 3-43
Aprendizagem da operação do veículo ... 3-45
Utilização do veículo com passageiro ..... 3-49
Início da marcha do veículo .................... 3-51
Embarque e início da marcha em águas
profundas ................................................ 3-55
Veículo virado de quilha .......................... 3-59
Viragem do veículo .................................. 3-63
Paragem do veículo ................................ 3-67
Abicagem do veículo ............................... 3-69
Atracação do veículo em doca ................ 3-69
Operação em águas agitadas ................. 3-69
Verificações após funcionamento ........... 3-71
Transporte do veículo em terra ................ 3-75
B_F1G80.book Page 1 Wednesday, July 27, 2005 7:39 PM
