2006 YAMAHA FX CRUISER Manual de utilização (in Portuguese)

3-34
IGR
RJU18352
Διακόπτες
@ Μην αφήσετε τον κινητήρα του υδροσκάφους
να λειτουργήσει για περισσότερα από 15
δευτερόλεπτα στην ξηρά χωρίς παροχή νερού,
διαφορετικά μπορεί να υπερθερμανθεί.
@
Ελέγξτε τη σωστή λειτουργία του διακόπτη
εκκίνησης, του διακόπτη σταματήματος και του
διακόπτη ασφαλείας του κινητήρα.
Πατήστε το διακόπτη εκκίνησης 1 για πάρει
μπροστά ο κινητήρας. Μόλις πάρει μπροστά ο
κινητήρας, πατήστε το διακόπτη σταματήματος
2 για να ελέγξετε εάν ο κινητήρας σταματά
αμέσως. Βάλτε ξανά μπροστά τον κινητήρα και
στη συνέχεια τραβήξτε το κορδόνι ασφαλείας
του κινητήρα 5 για να βγει η ασφάλεια 4 από
το διακόπτη ασφαλείας του κινητήρα 3 για να
ελέγξετε εάν ο κινητήρας σταματά αμέσως.
(Ανατρέξτε στις σελίδες 2-14 έως 2-18 για
πληροφορίες σχετικά με τη σωστή λειτουργία
του διακόπτη εκκίνησης, του διακόπτη
σταματήματος και του διακόπτη ασφαλείας του
κινητήρα.)
RJU01806
Στόμ ιο εξόδου νερού ψύξης
Ελέγξτε αν εξέρχεται νερό από το στόμιο
εξόδου νερού της αριστερής πλευράς ενώ ο
κινητήρας θα λειτουργεί και το υδροσκάφος θα
βρίσκεται στο νερό. (Βλ. σελ. 2-18 για
περαιτέρω οδηγίες.)
RJU01246
Μετρητής πολλαπλών λειτουργιών
Ελέγξτε τη λειτουργία του μετρητή
πολλαπλών λειτουργιών. (Βλέπε στις σελίδες
2-32 έως 2-48 για τη λειτουργία του δείκτη.)
HJU18352
Interruttori
@ Non tenere il motore della moto d’acqua in
funzione per più di 15 secondi a terra senza
mandata d’acqua, altrimenti il motore
potrebbe surriscaldarsi.
@
Controllare il corretto funzionamento dell’inter-
ruttore di avviamento, dell’interruttore di spegni-
mento motore e dell’interruttore di spegnimento di
emergenza del motore.
Premere l’interruttore di avviamento
1 per
avviare il motore. Non appena il motore inizia a
funzionare, premere l’interruttore di spegnimento
motore 2 e verificare che il motore si spenga
immediatamente. Riavviare il motore e poi tirare il
tirante di spegnimento di emergenza del motore
5 per sfilare la forcella 4 dall’interruttore di spe-
gnimento di emergenza del motore 3 e verificare
che il motore si spenga immediatamente. (Vedere
le pagine da 2-14 a 2-18 per le informazioni sul
corretto funzionamento dell’interruttore di avvia-
mento, dell’interruttore di spegnimento motore e
dell’interruttore di spegnimento di emergenza del
motore).
HJU01806
Uscita di controllo dell’acqua di raf-
freddamento
Verificare che l’acqua fuoriesca dall’uscita sini-
stra di controllo di raffreddamento quando il
motore è in funzione e il mezzo è in acqua
(vedere pagina 2-18 per ulteriori istruzioni).
HJU01246
Strumento multifunzione
Controllare il funzionamento dello strumento
multifunzione. (Vedere da pagina 2-32 a 2-48 per
il funzionamento dello strumento multifunzione.)
B_F1Y80.book Page 34 Friday, September 2, 2005 3:28 PM

3-35
P
PJU01836
Operação
@ Antes de operar o veículo, o operador deverá
familiarizar-se com todos os comandos. Con-
sultar um Concessionário Yamaha sobre qual-
quer comando ou modo de funcionamento ou
operação que possa não compreender. A falta
de compreensão do modo de funcionamento
dos comandos pode provocar um acidente ou
impedir que o operador do veículo possa evi-
tar um acidente.
@
@ Verificar se os bujões de drenagem da ré se
encontram bem fechados, antes de colocar o
veículo na água.
@
PJU18072
Rodagem do motor
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o des-
gaste inicial, de modo a ficarem ajustados com as
tolerâncias funcionais especificadas. A rodagem
do motor assegura um correcto desempenho do
motor e uma maior durabilidades dos componen-
tes.
@ Verificar o nível de óleo do motor antes da pri-
meira utilização do veículo. (Ver na página
3-15 os procedimentos para verificação do
óleo do motor).
@
1. Colocar o veículo na água e colocar o motor
em funcionamento. (Ver na página 3-39 os
procedimentos para o arranque do motor).
B_F1Y80.book Page 35 Friday, September 2, 2005 3:28 PM

3-36
IGR
RJU01836
Λειτουργία
@ Πριν εκκινήσετε το υδροσκάφος, εξοικειωθείτε
με όλα τα χειριστήρια. Συμβουλευτείτε τον
αντιπρόσωπο της Ya m a h a σχετικά με κάθε
χειριστήριο ή λειτουργία που δεν έχετε
καταλάβει πώς λειτουργεί. Εάν δεν καταλάβετε
καλά τη λειτουργία των χειριστηρίων υπάρχει
κίνδυνος να προκληθεί ατύχημα ή να μην
μπορέσετε να αποφύγετε ένα ατύχημα.
@
@ Βεβαιωθείτε ότι οι τάπες αποστράγγισης της
γάστρας είναι καλά κλεισμένες πριν κάνετε
την καθέλκυση του υδροσκάφους.
@
RJU18072
Στ ρώ σιμ ο κινητήρα
Η περίοδος για το στρώσιμο του κινητήρα
είναι σημαντική γιατί επιτρέπει στα διάφορα
εξαρτήματα του κινητήρα να ρυθμιστούν στο
σωστό διάκενο λειτουργίας. Αυτό εξασφαλίζει
την κατάλληλη απόδοση και αυξάνει τη διάρκεια
των εξαρτημάτων στο χρόνο.
@ Βεβαιωθείτε ότι ελέγξατε τη στάθμη λαδιού
κινητήρα πριν θέσετε σε λειτουργία το
υδροσκάφος για πρώτη φορά. (Βλ. σελ. 3-16
για τη διαδικασία ελέγχου λαδιού του
κινητήρα.)
@
1.Καθελκύστε το υδροσκάφος και βάλτε
μπρος τον κινητήρα. (Βλ. σελ. 3-40 για τη
διαδικασία εκκίνησης του κινητήρα.)
HJU01836
Utilizzo della moto d’acqua
@ Prima di utilizzare la moto d’acqua, acquisire
dimestichezza con tutti i comandi. Consultare
il concessionario Yamaha di fiducia se non si
comprende completamente un comando o
una funzione. La mancata comprensione del
funzionamento dei comandi può provocare
incidenti o impedire di evitarli.
@
@ Prima di mettere in acqua il mezzo, accertarsi
che i tappi di scarico di poppa siano serrati
perfettamente.
@
HJU18072
Rodaggio del motore
La fase di rodaggio del motore è essenziale
per permettere ai vari componenti di assestarsi e
creare superfici di accoppiamento levigate che
garantiscono giochi di funzionamento corretti.
Questo garantisce prestazioni adeguate e una
maggiore durata dei componenti.
@ Controllare il livello dell’olio motore prima di
utilizzare la moto d’acqua per la prima volta.
(Vedere pagina 3-16 per le procedure di con-
trollo dell’olio motore.)
@
1. Mettere in acqua la moto d’acqua e avviare il
motore. (Vedere pagina 3-40 per le procedure
di avviamento del motore.)
B_F1Y80.book Page 36 Friday, September 2, 2005 3:28 PM

3-37
P
2. Durante os primeiros 5 minutos, fazer funcio-
nar o motor unicamente à velocidade mínima
de governo. Durante os 30 minutos de funcio-
namento seguintes, manter a velocidade do
motor abaixo das 5.000 r/min. Durante a hora
seguinte de funcionamento, manter a veloci-
dade do motor abaixo das 8.000 r/min.
3. Prosseguir com funcionamento normal.
@ A não observação do procedimento de roda-
gem do motor poderá resultar numa vida
reduzida do motor ou mesmo em grave danifi-
cação do mesmo.
@
PJU01247
Colocação do veículo na água
Verificar se existem obstruções à ré do veículo.
Com o veículo já na água, colocar o motor em
funcionamento. Seleccionar a marcha à ré e des-
locar lentamente o veículo. Em águas agitadas,
solicitar a alguém que impeça o retorno do veí-
culo contra o reboque, antes de recuar suficiente-
mente o veículo.
B_F1Y80.book Page 37 Friday, September 2, 2005 3:28 PM

3-38
IGR
2.Στα πρώτα 5 λεπτά, αφήστε τον κινητήρα να
λειτουργεί στην ταχύτητα συρτής μόνο. Για
τα επόμενα 30 λεπτά, αφήστε τον κινητήρα
να λειτουργεί κάτω από τις
5.000στροφές/λεπτό και για την επόμενη 1
ώρα κάτω από τις 8.000 στροφές/λεπτό.
3.Συνεχίστε με τον κινητήρα σε κανονική
λειτουργία.
@ Αν δεν ακολουθήσετε τη διαδικασία για το
στρώσιμο του κινητήρα, ενδέχεται να μειωθεί
η διάρκεια ζωής του κινητήρα ή να
προκληθούν ακόμα και σοβαρές ζημιές στον
κινητήρα.
@
RJU01247
Καθέλκυση του υδροσκάφους
Βεβαιωθείτε ότι πίσω σας δεν υπάρχουν
εμπόδια.
Αφού βάλετε το υδροσκάφος στο νερό,
εκκινήστε τον κινητήρα. Βάλτε την όπισθεν και
μετακινήστε το υδροσκάφος αργά προς τα πίσω.
Εάν έχει κύματα, κάποιος θα πρέπει να
σιγουρευτεί ότι το υδροσκάφος δεν ωθείτε προς
το τρέιλερ πριν απομακρυνθεί από αυτό.
2. Per i primi 5 minuti, far funzionare il motore
solo a velocità di traino. Quindi mantenere il
regime motore al di sotto dei 5.000 giri/min.
per i successivi 30 minuti. Infine, mantenere il
regime motore al di sotto dei 8.000 giri/min.
per l’ora successiva.
3. Far funzionare normalmente il motore.
@ Il mancato rispetto della procedura di rodag-
gio del motore può ridurre la durata o provo-
care gravi danni al motore.
@
HJU01247
Messa in acqua del mezzo
Accer tarsi che non ci siano ostacoli dietro di
voi.
Dopo aver messo il mezzo in acqua, avviare il
motore. Inserire la marcia indietro e fare indietreg-
giare lentamente la moto d’acqua. Se ci sono
onde, qualcuno dovrebbe verificare che la moto
d’acqua non venga spinta sul carrello prima di
retrocedere.
B_F1Y80.book Page 38 Friday, September 2, 2005 3:28 PM

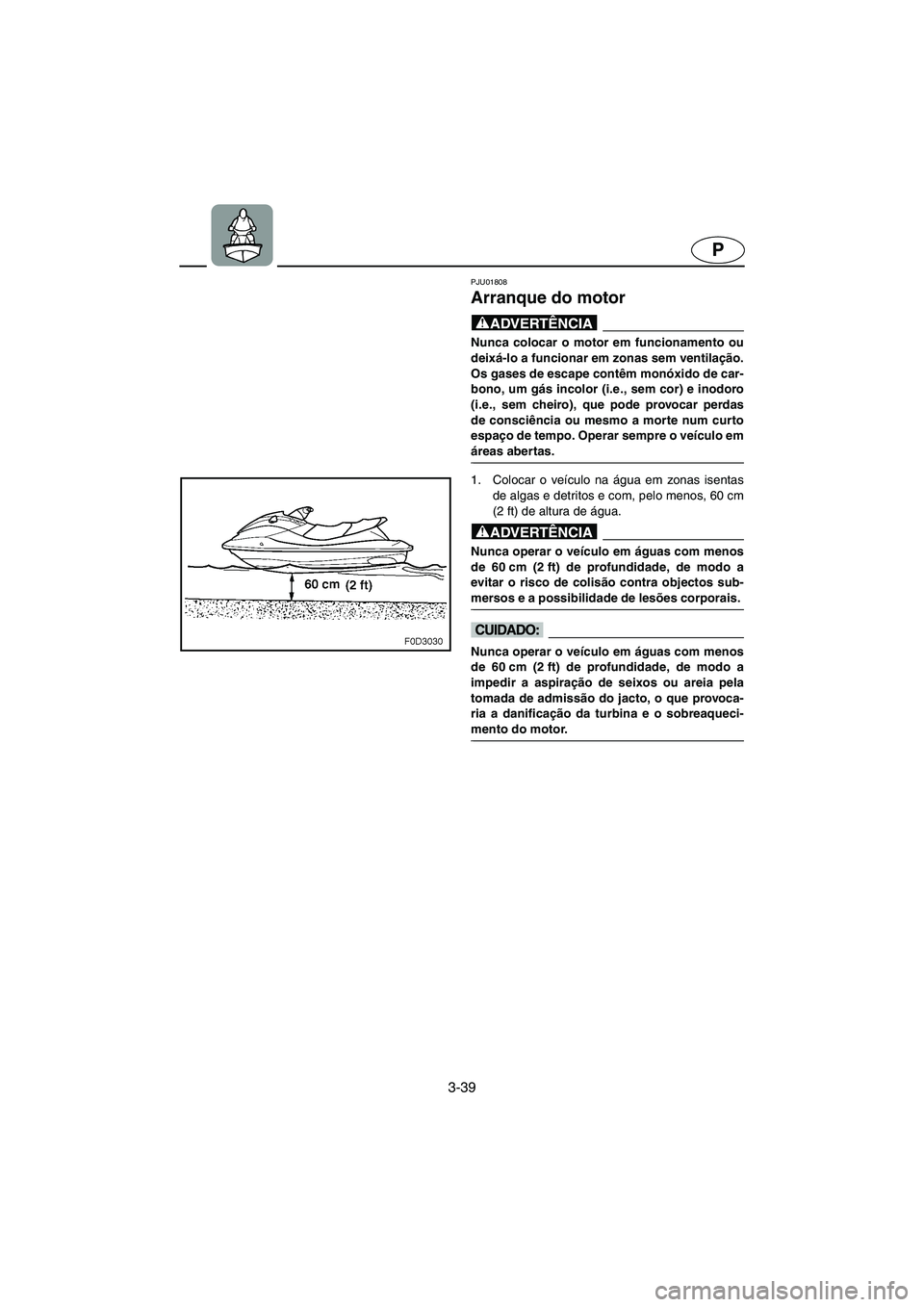

3-39
P
PJU01808
Arranque do motor
@ Nunca colocar o motor em funcionamento ou
deixá-lo a funcionar em zonas sem ventilação.
Os gases de escape contêm monóxido de car-
bono, um gás incolor (i.e., sem cor) e inodoro
(i.e., sem cheiro), que pode provocar perdas
de consciência ou mesmo a morte num curto
espaço de tempo. Operar sempre o veículo em
áreas abertas.
@
1. Colocar o veículo na água em zonas isentas
de algas e detritos e com, pelo menos, 60 cm
(2 ft) de altura de água.
@ Nunca operar o veículo em águas com menos
de 60 cm (2 ft) de profundidade, de modo a
evitar o risco de colisão contra objectos sub-
mersos e a possibilidade de lesões corporais.
@
@ Nunca operar o veículo em águas com menos
de 60 cm (2 ft) de profundidade, de modo a
impedir a aspiração de seixos ou areia pela
tomada de admissão do jacto, o que provoca-
ria a danificação da turbina e o sobreaqueci-
mento do motor.
@
B_F1Y80.book Page 39 Friday, September 2, 2005 3:28 PM

3-40
IGR
RJU01808
Εκκίνηση του κινητήρα
@ Ποτέ μην εκκινείτε τον κινητήρα ούτε να τον
αφήνετε να λειτουργεί για μεγάλο χρονικό
διάστημα σε κλειστό χώρο. Οι καπνοί των
καυσαερίων περιέχουν μονοξείδιο του
άνθρακα, ένα άοσμο αέριο που μπορεί να
προκαλέσει απώλεια των αισθήσεων και
θάνατο σε μικρό χρόνο. Να θέτετε σε
λειτουργία το υδροσκάφος πάντα σε ανοιχτό
χώρο.
@
1.Βάλτε το υδροσκάφος σε νερά χωρίς φύκια ή
ακαθαρσίες και με βάθος τουλάχιστον 60 cm
(2 ft).
@ Ποτέ μην οδηγείτε σε νερά με βάθος
μικρότερο από 60 cm (2 ft), διαφορετικά
αυξάνονται οι πιθανότητες να χρυπήσετε σε
κάποιο βυθισμένο αντικείμενο με κίνδυνο
τραυματισμού.
@
@ Ποτέ μην οδηγείτε σε νερά με βάθος
μικρότερο 60 cm (2 ft), διαφορετικά υπάρχει
κίνδυνος να απορροφηθούν από το στόμιο
εισροής νερού εκτόξευσης χαλίκια ή άμμος,
με αποτέλεσμα να προκαλέσουν ζημιά στην
πτερωτή ή υπερθέρμανση του κινητήρα.
@
HJU01808
Avviamento del motore
@ Non avviare o far funzionare mai il motore per
qualsiasi lasso di tempo in ambienti chiusi. I
gas di scarico contengono monossido di car-
bonio, un gas incolore e inodore che può pro-
vocare la perdita di conoscenza ed il decesso
in breve tempo. Fare funzionare sempre la
moto d’acqua all’aperto.
@
1. Mettere il mezzo in acqua priva di alghe e di
detriti e con una profondità minima di 60 cm
(2 ft).
@ Non usare mai il mezzo in acque con profon-
dità inferiore a 60 cm (2 ft), poiché aumente-
rebbero le possibilità di collisione con
ostacoli sommersi, con conseguenti possibili
lesioni.
@
@ Non usare mai il mezzo in acque con profon-
dità inferiore a 60 cm (2 ft), poiché vi è il
rischio di aspirare sassi o sabbia nella presa
d’acqua, causando danni alla girante o il surri-
scaldamento del motore.
@
B_F1Y80.book Page 40 Friday, September 2, 2005 3:28 PM

3-41
P
2. Fixar a chave de segurança 1
no interruptor
de paragem de emergência do motor 2
.
Fixar também o cabo de paragem de emer-
gência 3
ao pulso esquerdo do operador.
@ Verificar se o cabo de paragem de emergência
se encontra desfiado ou partido e impedir o
seu aprisionamento no guiador, de modo a
que o motor possa ser parado, em caso de
queda do operador à água. O cabo de para-
gem de emergência pode não fazer actuar a
chave de segurança se estiver enrolado no
guiador quando o operador cair à água, permi-
tindo o seguimento do veículo e a ocorrência
de um acidente.
@
NOTA :@ Não é possível colocar o motor em funciona-
mento sem a chave de segurança colocada no
interruptor de paragem de emergência do motor.
@
3. Premir o interruptor de arranque do motor
(botão verde).
NOTA :O motor não arranca, se o acelerador estiver
accionado.
4. Libertar o interruptor, logo após o arranque
do motor.
@
Não accionar o interruptor de arranque com
o motor em funcionamento.

Não accionar o interruptor de arranque
durante mais de 5 segundos, de modo a
evitar a descarga da bateria e impossibilitar
o arranque do motor. O motor de arranque
pode também ser danificado. Se o motor
não arrancar num espaço de 5 segundos,
libertar o interruptor de arranque e tentar
novamente o arranque do motor após
15 segundos.
@
B_F1Y80.book Page 41 Friday, September 2, 2005 3:28 PM
