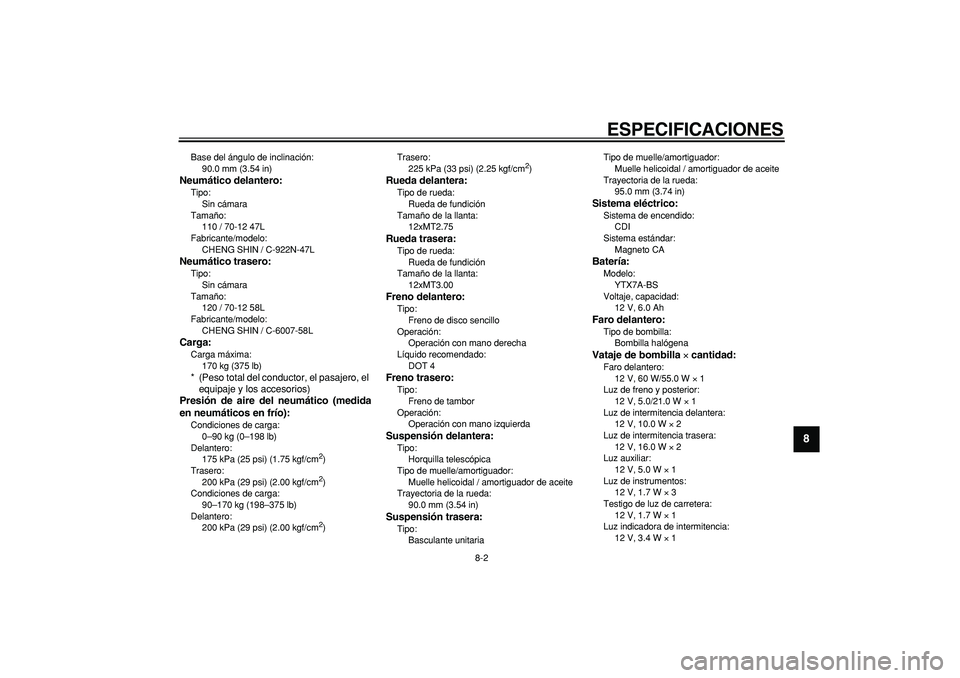

ESPECIFICACIONES
8-2
2
3
4
5
6
7
89

Base del ángulo de inclinación:
90.0 mm (3.54 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
110 / 70-12 47L
Fabricante/modelo:
CHENG SHIN / C-922N-47L
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
120 / 70-12 58L
Fabricante/modelo:
CHENG SHIN / C-6007-58L
Carga:
Carga máxima:
170 kg (375 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)

Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Trasero:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Condiciones de carga:
90–170 kg (198–375 lb)
Delantero:
200 kPa (29 psi) (2.00 kgf/cm
2

)Trasero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
12xMT2.75
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
12xMT3.00
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
90.0 mm (3.54 in)
Suspensión trasera:
Tipo:
Basculante unitariaTipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
95.0 mm (3.74 in)
Sistema eléctrico:
Sistema de encendido:
CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTX7A-BS
Voltaje, capacidad:
12 V, 6.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Vataje de bombilla
×
cantidad:
Faro delantero:
12 V, 60 W/55.0 W
×
1
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 16.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1
Luz de instrumentos:
12 V, 1.7 W
×
3
Testigo de luz de carretera:
12 V, 1.7 W
×
1
Luz indicadora de intermitencia:
12 V, 3.4 W
×
1

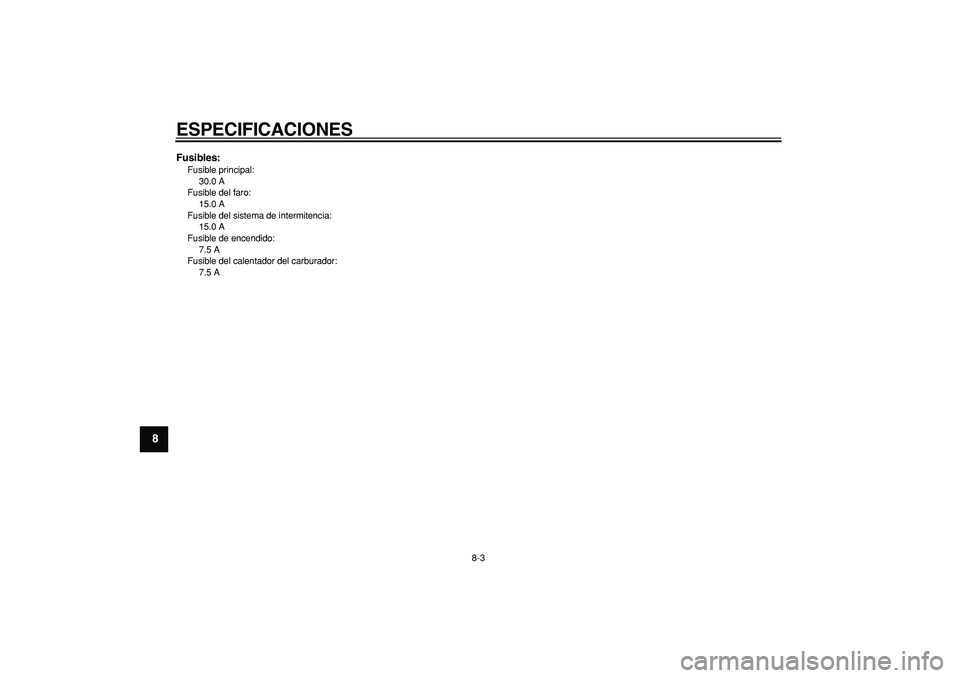

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9

Fusibles:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
7.5 A
Fusible del calentador del carburador:
7.5 A

9-1
2
3
4
5
6
7
8
9

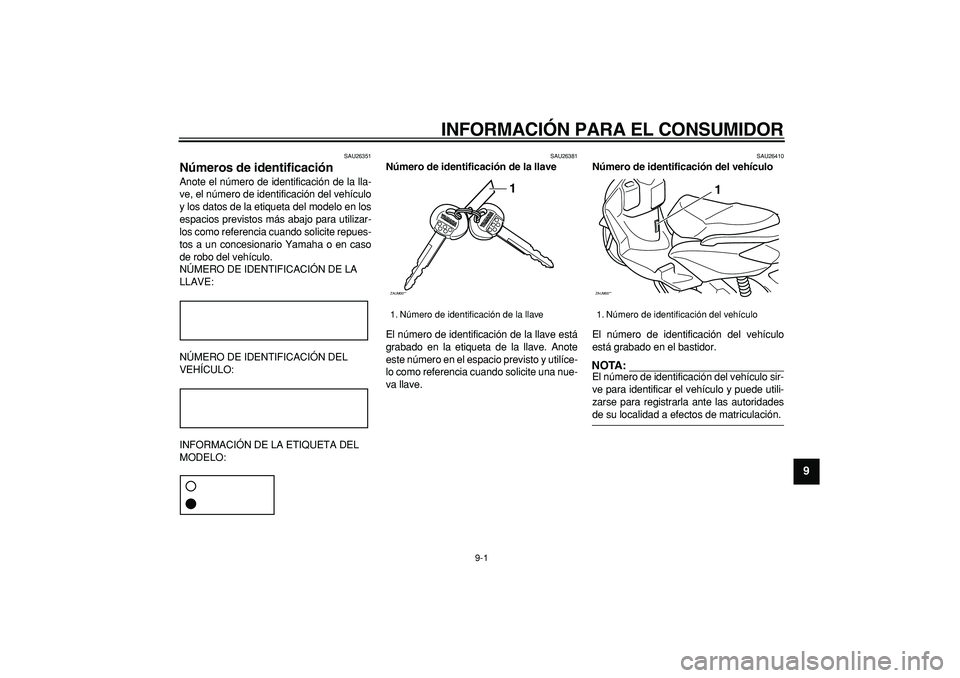

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA:

El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
1. Número de identificación de la llave
ZAUM00**
1

1. Número de identificación del vehículo
ZAUM00**
1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
8
9

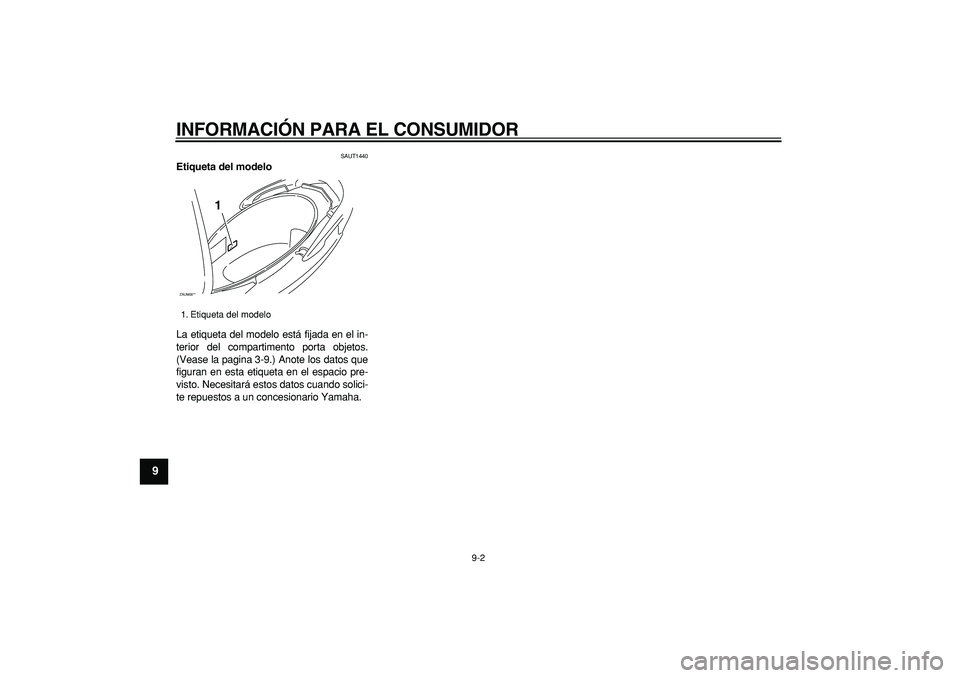

SAUT1440
Etiqueta del modelo
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos.
(Vease la pagina 3-9.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Etiqueta del modelo
ZAUM00**
1

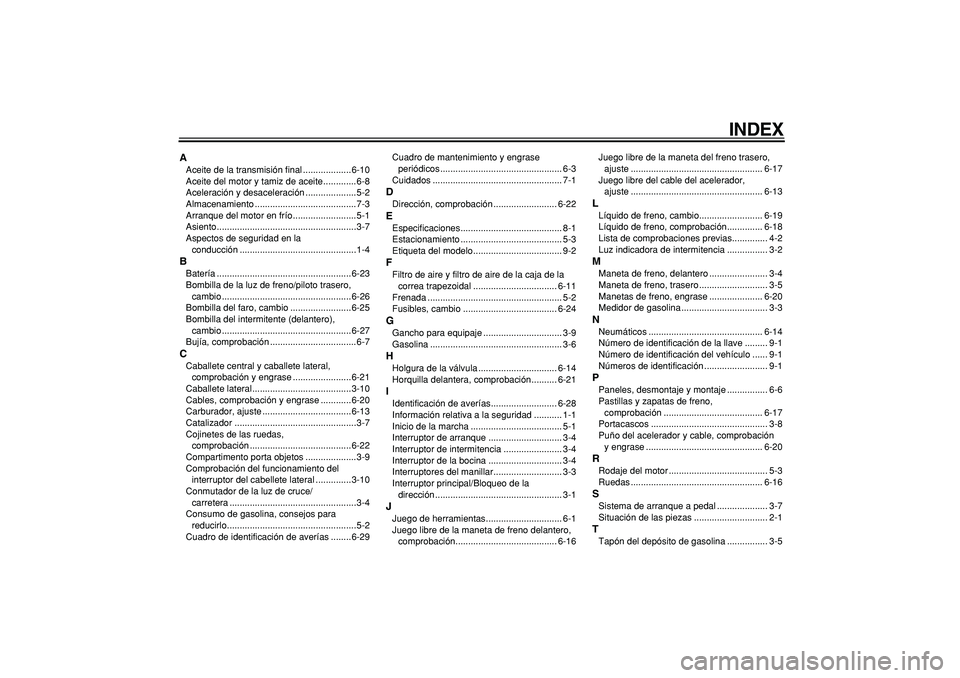

INDEX
A
Aceite de la transmisión final ...................6-10
Aceite del motor y tamiz de aceite .............6-8
Aceleración y desaceleración ....................5-2
Almacenamiento ........................................7-3
Arranque del motor en frío .........................5-1
Asiento.......................................................3-7
Aspectos de seguridad en la
conducción ..............................................1-4
B
Batería .....................................................6-23
Bombilla de la luz de freno/piloto trasero,
cambio ...................................................6-26
Bombilla del faro, cambio ........................6-25
Bombilla del intermitente (delantero),
cambio ...................................................6-27
Bujía, comprobación ..................................6-7
C
Caballete central y caballete lateral,
comprobación y engrase .......................6-21
Caballete lateral .......................................3-10
Cables, comprobación y engrase ............6-20
Carburador, ajuste ...................................6-13
Catalizador ................................................3-7
Cojinetes de las ruedas,
comprobación ........................................6-22
Compartimento porta objetos ....................3-9
Comprobación del funcionamiento del
interruptor del cabellete lateral ..............3-10
Conmutador de la luz de cruce/
carretera ..................................................3-4
Consumo de gasolina, consejos para
reducirlo...................................................5-2
Cuadro de identificación de averías ........6-29Cuadro de mantenimiento y engrase
periódicos ................................................ 6-3
Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-22
E
Especificaciones........................................ 8-1
Estacionamiento ........................................ 5-3
Etiqueta del modelo................................... 9-2
F
Filtro de aire y filtro de aire de la caja de la
correa trapezoidal ................................. 6-11
Frenada ..................................................... 5-2
Fusibles, cambio ..................................... 6-24
G
Gancho para equipaje ............................... 3-9
Gasolina .................................................... 3-6
H
Holgura de la válvula ............................... 6-14
Horquilla delantera, comprobación.......... 6-21
I
Identificación de averías.......................... 6-28
Información relativa a la seguridad ........... 1-1
Inicio de la marcha .................................... 5-1
Interruptor de arranque ............................. 3-4
Interruptor de intermitencia ....................... 3-4
Interruptor de la bocina ............................. 3-4
Interruptores del manillar........................... 3-3
Interruptor principal/Bloqueo de la
dirección .................................................. 3-1
J
Juego de herramientas.............................. 6-1
Juego libre de la maneta de freno delantero,
comprobación........................................ 6-16Juego libre de la maneta del freno trasero,
ajuste .................................................... 6-17
Juego libre del cable del acelerador,
ajuste .................................................... 6-13
L
Líquido de freno, cambio......................... 6-19
Líquido de freno, comprobación.............. 6-18
Lista de comprobaciones previas.............. 4-2
Luz indicadora de intermitencia ................ 3-2
M
Maneta de freno, delantero ....................... 3-4
Maneta de freno, trasero ........................... 3-5
Manetas de freno, engrase ..................... 6-20
Medidor de gasolina .................................. 3-3
N
Neumáticos ............................................. 6-14
Número de identificación de la llave ......... 9-1
Número de identificación del vehículo ...... 9-1
Números de identificación ......................... 9-1
P
Paneles, desmontaje y montaje ................ 6-6
Pastillas y zapatas de freno,
comprobación ....................................... 6-17
Portacascos .............................................. 3-8
Puño del acelerador y cable, comprobación
y engrase .............................................. 6-20
R
Rodaje del motor ....................................... 5-3
Ruedas .................................................... 6-16
S
Sistema de arranque a pedal .................... 3-7
Situación de las piezas ............................. 2-1
T
Tapón del depósito de gasolina ................ 3-5

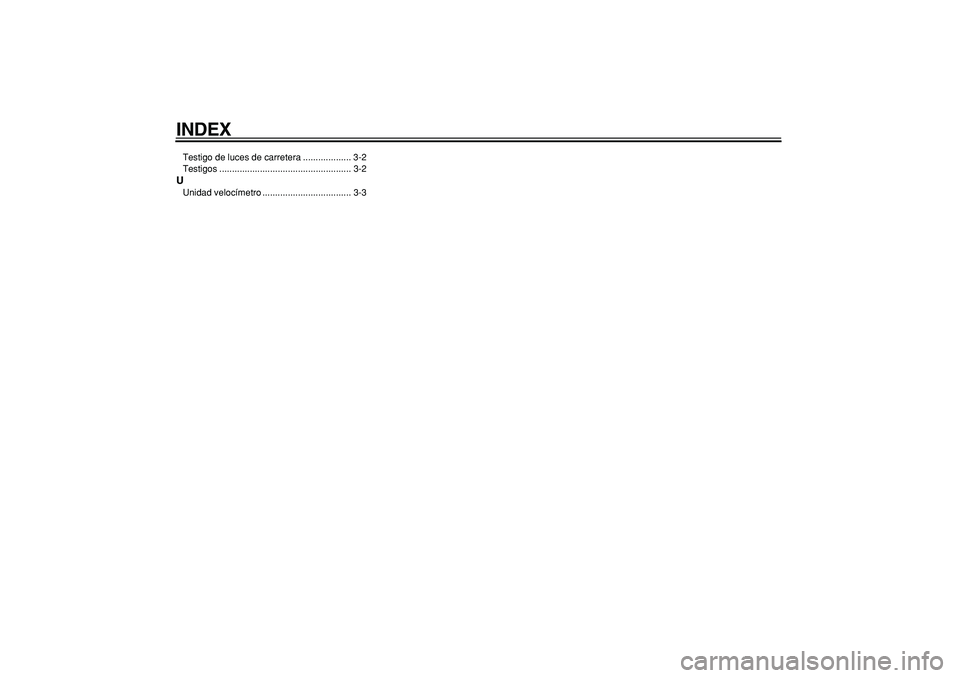

INDEX
Testigo de luces de carretera ................... 3-2
Testigos .................................................... 3-2
U
Unidad velocímetro ................................... 3-3

1
2
3
4
5
6
7
8
9
YAMAHA MOTOR TAIWAN CO.,LTD
PRINTED IN TAIWAN
