2006 YAMAHA CYGNUS 125 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
2
3
4
5
67
8
9

de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22540

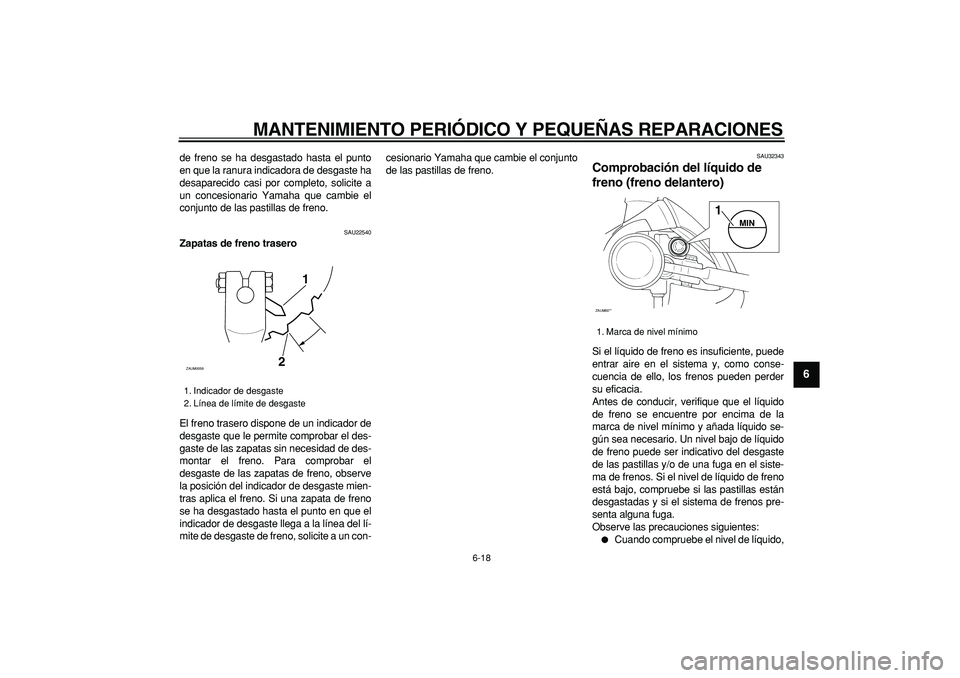

Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la línea del lí-
mite de desgaste de freno, solicite a un con-cesionario Yamaha que cambie el conjunto
de las pastillas de freno.
SAU32343
Comprobación del líquido de
freno (freno delantero)
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
1. Indicador de desgaste
2. Línea de límite de desgaste
1
2
ZAUM0059

1. Marca de nivel mínimo
ZAUM00**
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
1
2
3
4
5
6
7
8
9

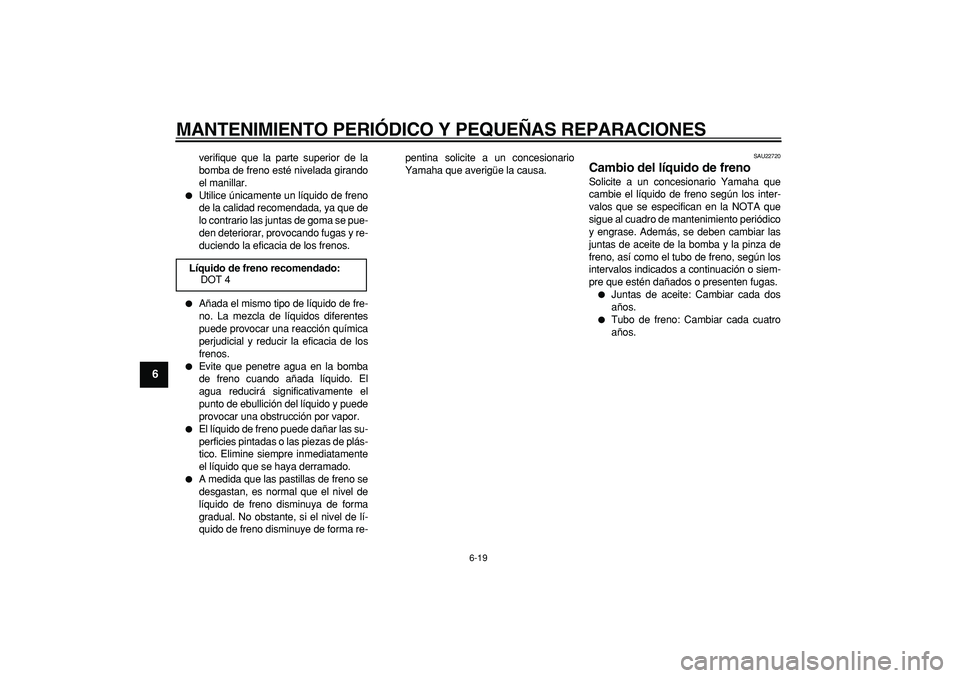

verifique que la parte superior de la
bomba de freno esté nivelada girando
el manillar.

Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.

Evite que penetre agua en la bomba
de freno cuando añada líquido. El
agua reducirá significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor.

El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.

A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22720
Cambio del líquido de freno
Solicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en la NOTA que
sigue al cuadro de mantenimiento periódico
y engrase. Además, se deben cambiar las
juntas de aceite de la bomba y la pinza de
freno, así como el tubo de freno, según los
intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos
años.

Tubo de freno: Cambiar cada cuatro
años.
Líquido de freno recomendado:
DOT 4

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
2
3
4
5
67
8
9

SAU23100

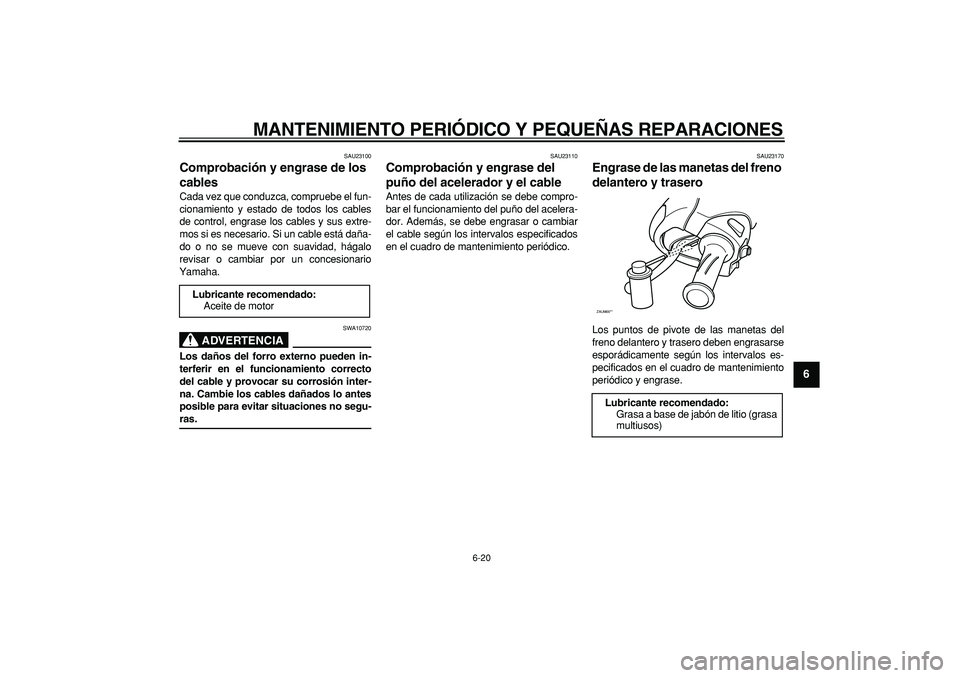

Comprobación y engrase de los
cables
Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA

SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-
ras.
SAU23110
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar o cambiar
el cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23170
Engrase de las manetas del freno
delantero y trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
ZAUM00**

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
1
2
3
4
5
6
7
8
9

SAU23210

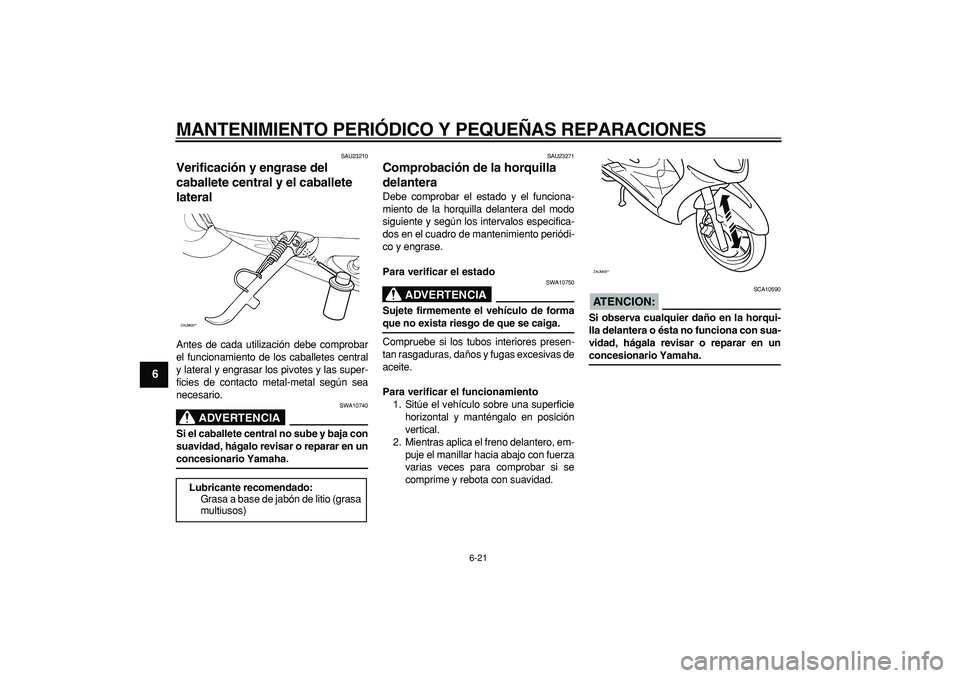

Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA

SWA10740
Si el caballete central no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha.
SAU23271
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para verificar el estado
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:

SCA10590
Si observa cualquier daño en la horqui-
lla delantera o ésta no funciona con sua-
vidad, hágala revisar o reparar en un
concesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
ZAUM00**
ZAUM00**

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
2
3
4
5
67
8
9

SAU23280

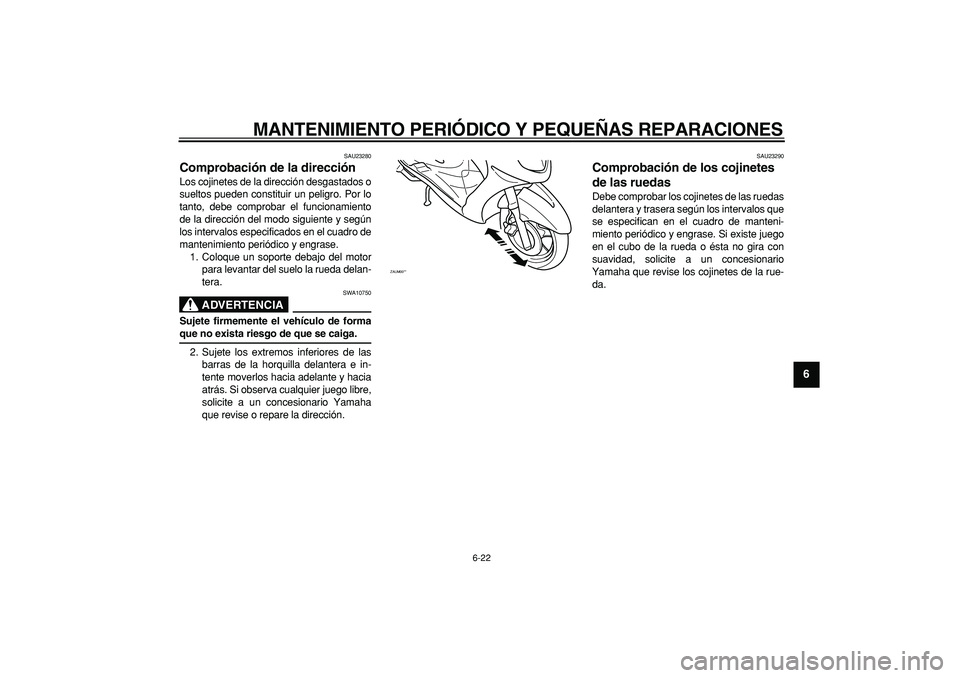

Comprobación de la dirección
Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
ZAUM00**

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
1
2
3
4
5
6
7
8
9

SAUT1401

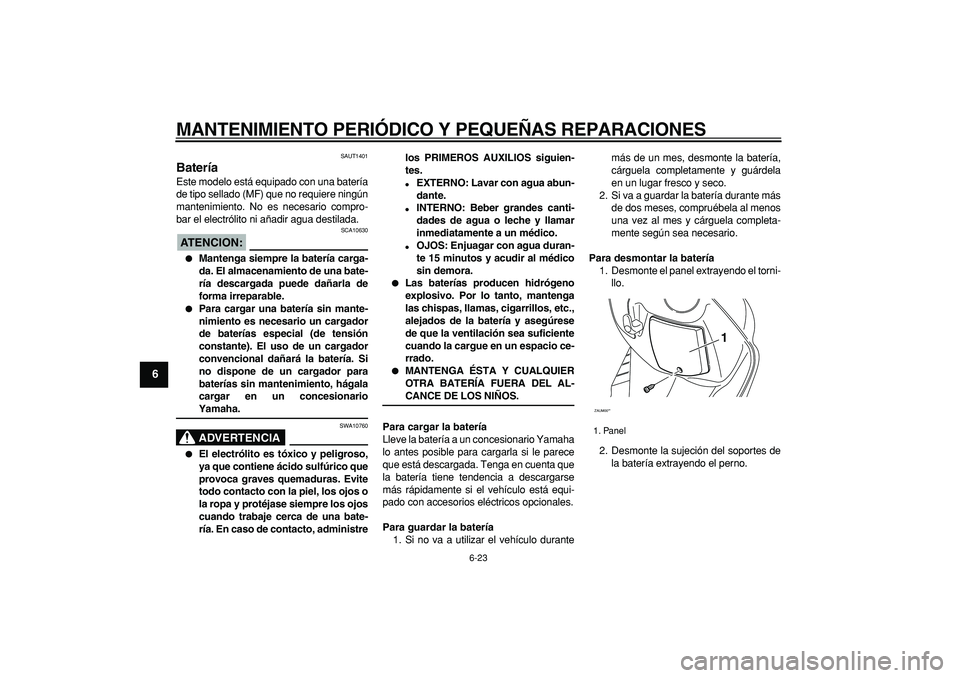

Batería
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
ATENCION:

SCA10630

Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.

Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para
baterías sin mantenimiento, hágala
cargar en un concesionario
Yamaha.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administrelos PRIMEROS AUXILIOS siguien-
tes.

EXTERNO: Lavar con agua abun-
dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
Para guardar la batería
1. Si no va a utilizar el vehículo durantemás de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
Para desmontar la batería
1. Desmonte el panel extrayendo el torni-
llo.
2. Desmonte la sujeción del soportes de
la batería extrayendo el perno.

1. Panel
ZAUM00**
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
2
3
4
5
67
8
9

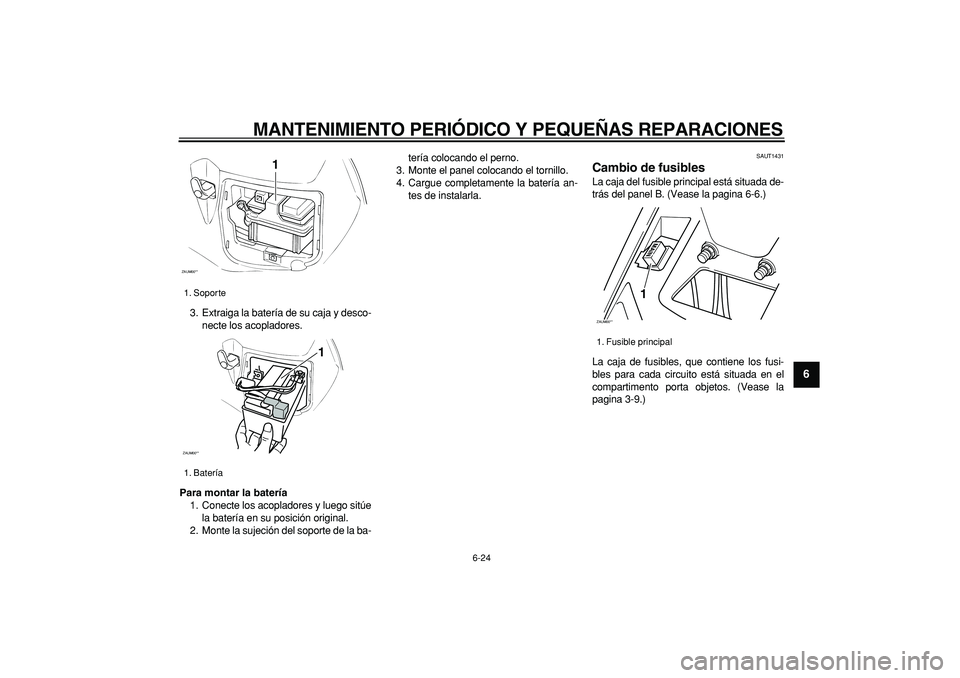

3. Extraiga la batería de su caja y desco-
necte los acopladores.
Para montar la batería
1. Conecte los acopladores y luego sitúe
la batería en su posición original.
2. Monte la sujeción del soporte de la ba-tería colocando el perno.
3. Monte el panel colocando el tornillo.
4. Cargue completamente la batería an-
tes de instalarla.
SAUT1431
Cambio de fusibles
La caja del fusible principal está situada de-
trás del panel B. (Vease la pagina 6-6.)
La caja de fusibles, que contiene los fusi-
bles para cada circuito está situada en el
compartimento porta objetos. (Vease la
pagina 3-9.)
1. Soporte
1. Batería
ZAUM00**
1
ZAUM00**
1

1. Fusible principal
ZAUM00**
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
1
2
3
4
5
6
7
8
9

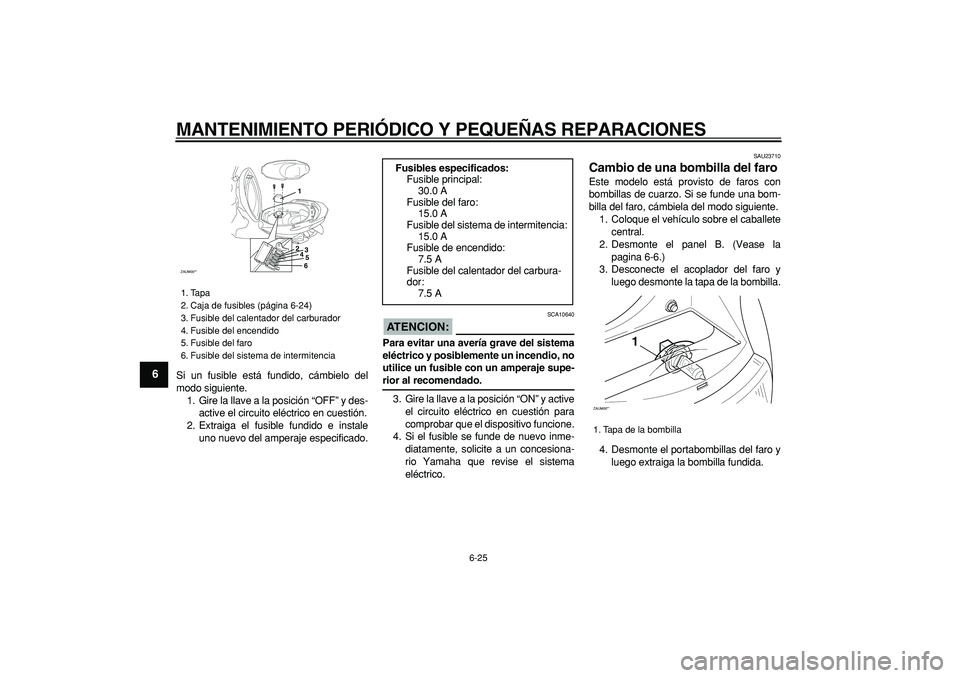

Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU23710
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
1. Coloque el vehículo sobre el caballete
central.
2. Desmonte el panel B. (Vease la
pagina 6-6.)
3. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
4. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
1. Tapa
2. Caja de fusibles (página 6-24)
3. Fusible del calentador del carburador
4. Fusible del encendido
5. Fusible del faro
6. Fusible del sistema de intermitencia
ZAUM00**
1
2
3
4
5
6

Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
7.5 A
Fusible del calentador del carbura-
dor:
7.5 A
1. Tapa de la bombilla
ZAUM00**
1
