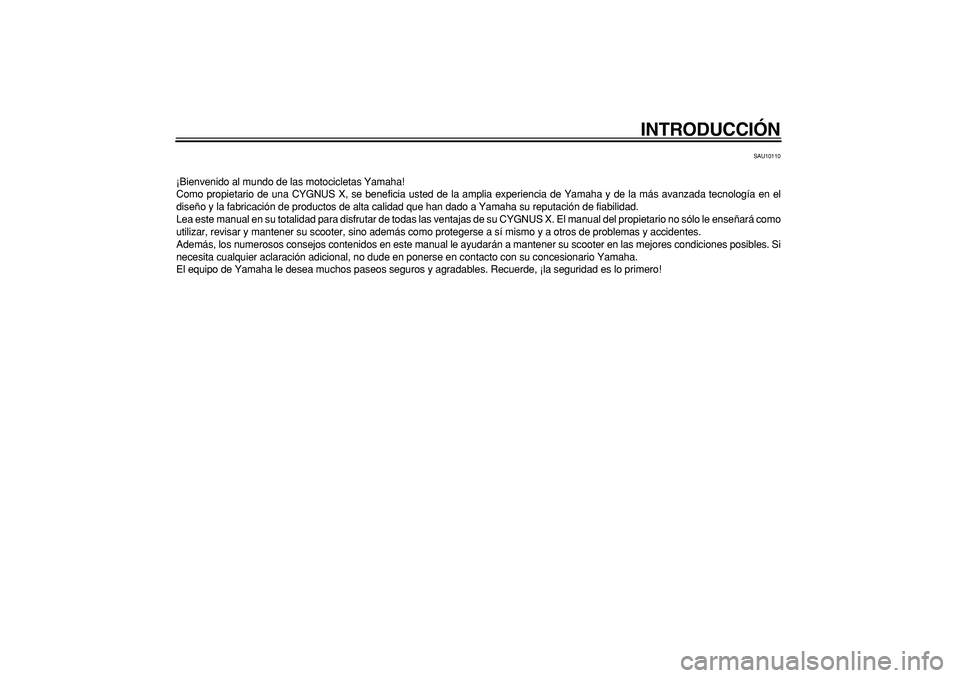

INTRODUCCIÓN
SAU10110
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una CYGNUS X, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el
diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su CYGNUS X. El manual del propietario no sólo le enseñará como
utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores condiciones posibles. Si
necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU34111

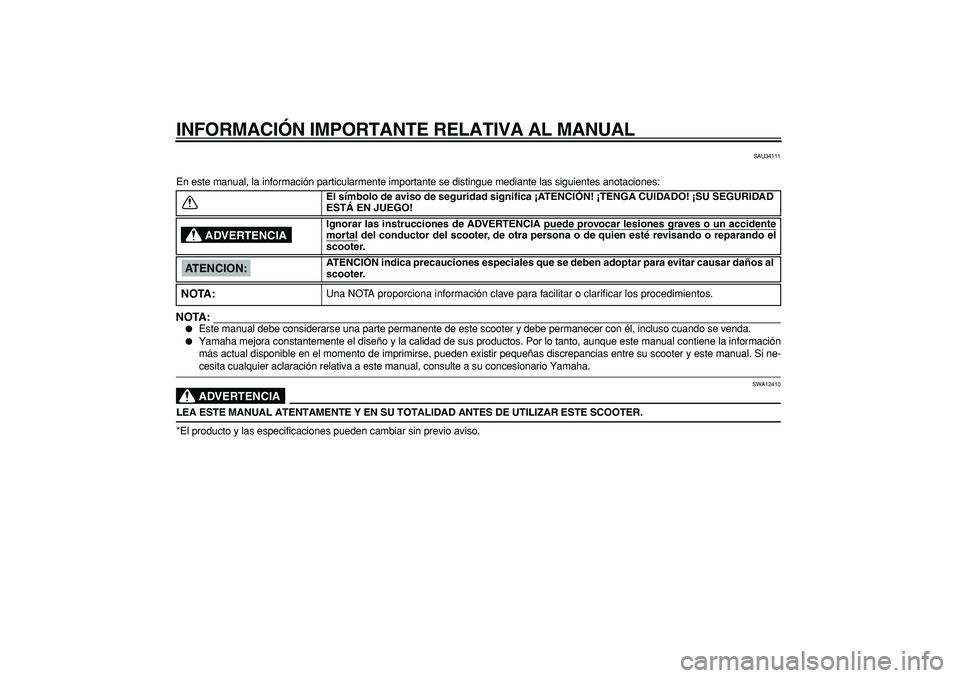

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
NOTA:


Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando se venda.

Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si ne-
cesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA

SWA12410
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
*El producto y las especificaciones pueden cambiar sin previo aviso.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede pr
ovocar lesiones gra
ves o un accidente
mor
tal
del conductor del scooter, de otra persona o de quien esté revisando o reparando el
scooter.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños al
scooter.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:NOTA:

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAUT1390
CYGNUS X
MANUAL DEL PROPIETARIO
©2005, Yamaha Motor Taiwan Co., Ltd.
1ª edición, Septiembre 2005
Todos los derechos reservados.
Toda reimpresión o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Taiwan Co., Ltd.
quedan explícitamente prohibidos.
Impreso en Taiwán.

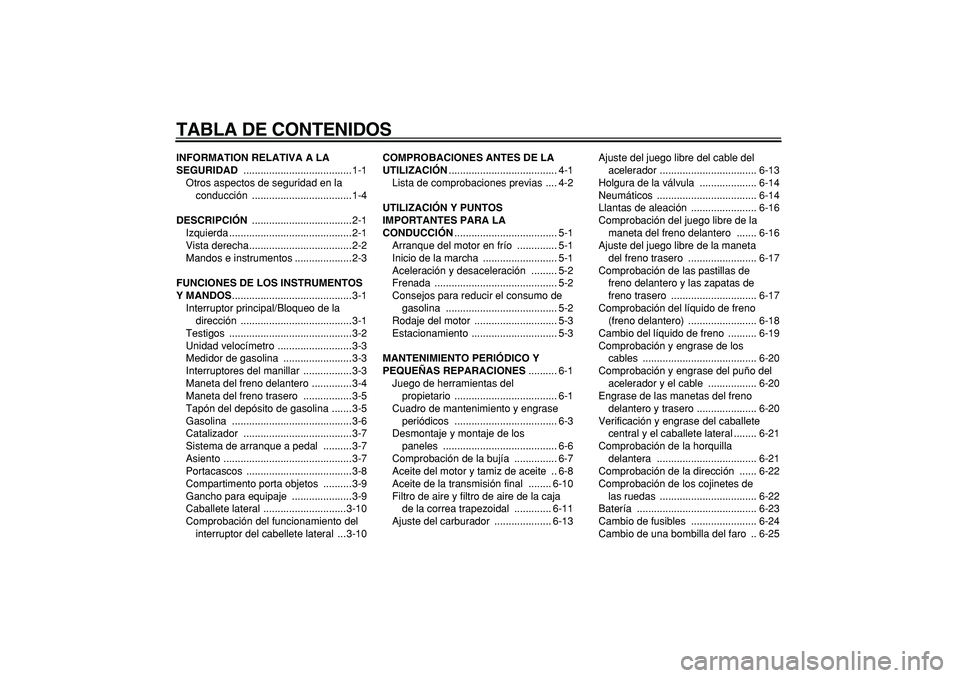

TABLA DE CONTENIDOS
INFORMATION RELATIVA A LA
SEGURIDAD
......................................1-1

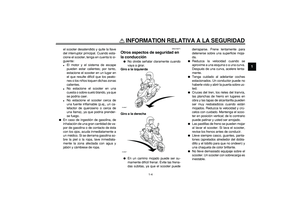

Otros aspectos de seguridad en la
conducción ...................................1-4
DESCRIPCIÓN
...................................2-1

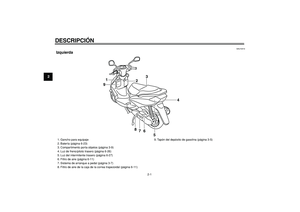

Izquierda ...........................................2-1
Vista derecha....................................2-2

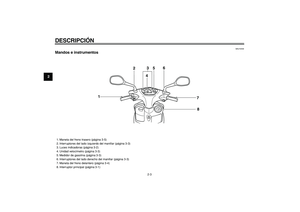

Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS
..........................................3-1

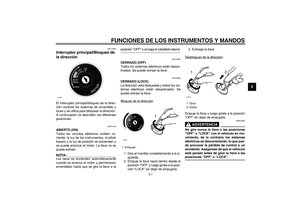

Interruptor principal/Bloqueo de la
dirección .......................................3-1

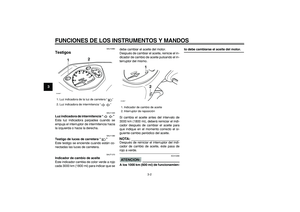

Testigos ...........................................3-2

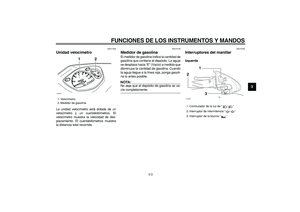

Unidad velocímetro ..........................3-3
Medidor de gasolina ........................3-3

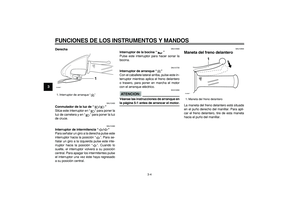

Interruptores del manillar .................3-3
Maneta del freno delantero ..............3-4

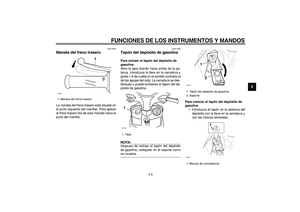

Maneta del freno trasero .................3-5
Tapón del depósito de gasolina .......3-5

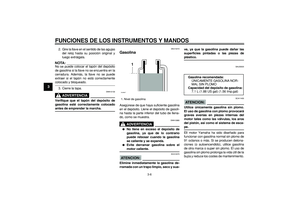

Gasolina ..........................................3-6
Catalizador ......................................3-7
Sistema de arranque a pedal ..........3-7
Asiento .............................................3-7

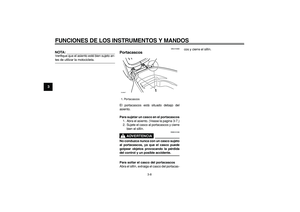

Portacascos .....................................3-8

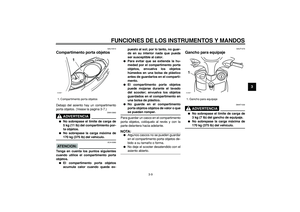

Compartimento porta objetos ..........3-9
Gancho para equipaje .....................3-9

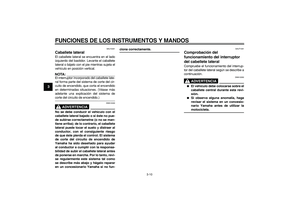

Caballete lateral .............................3-10

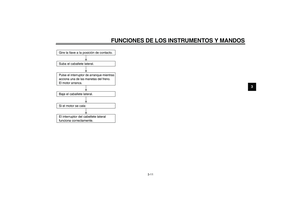

Comprobación del funcionamiento del
interruptor del cabellete lateral ...3-10

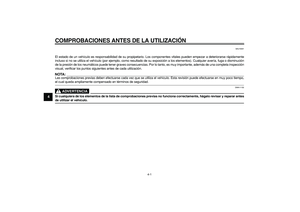

COMPROBACIONES ANTES DE LA
UTILIZACIÓN
...................................... 4-1

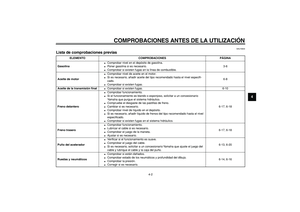

Lista de comprobaciones previas .... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN
.................................... 5-1

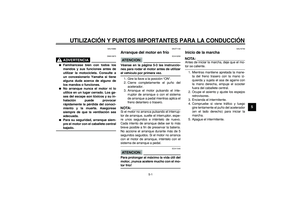

Arranque del motor en frío .............. 5-1
Inicio de la marcha .......................... 5-1

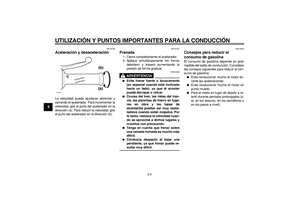

Aceleración y desaceleración ......... 5-2
Frenada ........................................... 5-2
Consejos para reducir el consumo de
gasolina ....................................... 5-2
Rodaje del motor ............................. 5-3
Estacionamiento .............................. 5-3
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES
.......... 6-1

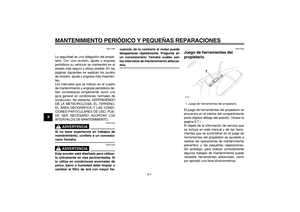

Juego de herramientas del
propietario .................................... 6-1

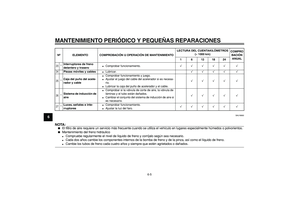

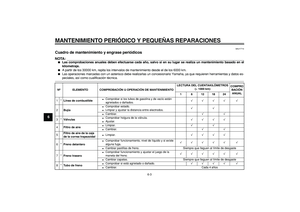

Cuadro de mantenimiento y engrase
periódicos .................................... 6-3

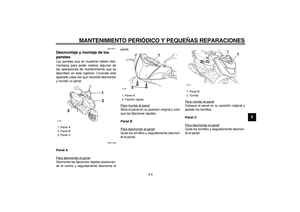

Desmontaje y montaje de los
paneles ........................................ 6-6

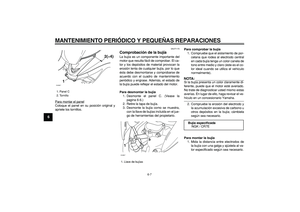

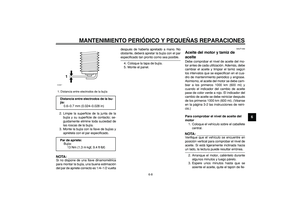

Comprobación de la bujía ............... 6-7

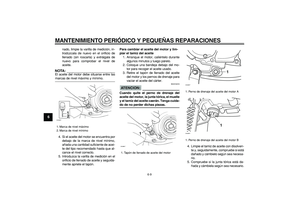

Aceite del motor y tamiz de aceite .. 6-8

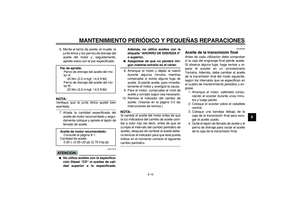

Aceite de la transmisión final ........ 6-10

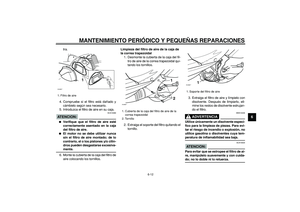

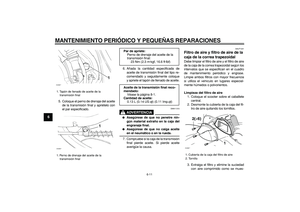

Filtro de aire y filtro de aire de la caja
de la correa trapezoidal ............. 6-11

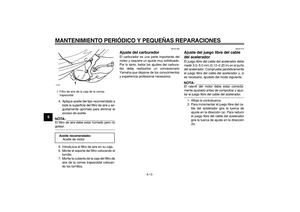

Ajuste del carburador .................... 6-13Ajuste del juego libre del cable del
acelerador .................................. 6-13

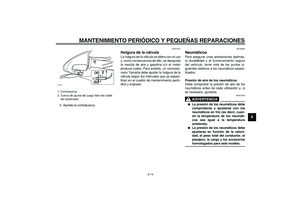

Holgura de la válvula .................... 6-14

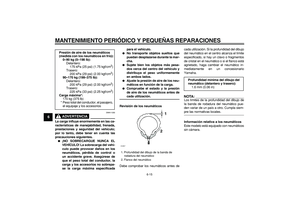

Neumáticos ................................... 6-14

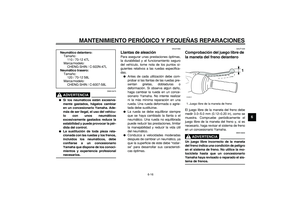

Llantas de aleación ....................... 6-16
Comprobación del juego libre de la
maneta del freno delantero ....... 6-16

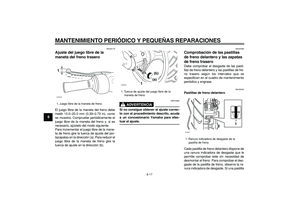

Ajuste del juego libre de la maneta
del freno trasero ........................ 6-17
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero .............................. 6-17

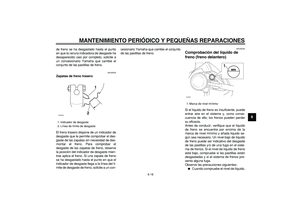

Comprobación del líquido de freno
(freno delantero) ........................ 6-18

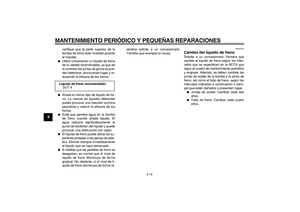

Cambio del líquido de freno .......... 6-19

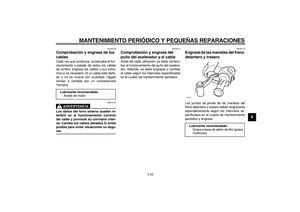

Comprobación y engrase de los
cables ........................................ 6-20
Comprobación y engrase del puño del
acelerador y el cable ................. 6-20
Engrase de las manetas del freno
delantero y trasero ..................... 6-20

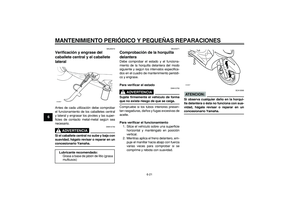

Verificación y engrase del caballete
central y el caballete lateral ........ 6-21
Comprobación de la horquilla
delantera ................................... 6-21
Comprobación de la dirección ...... 6-22
Comprobación de los cojinetes de
las ruedas .................................. 6-22

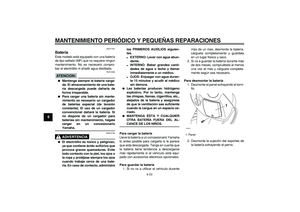

Batería .......................................... 6-23

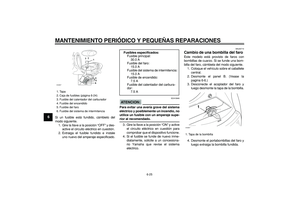

Cambio de fusibles ....................... 6-24
Cambio de una bombilla del faro .. 6-25

TABLA DE CONTENIDOS

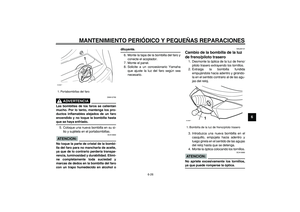

Cambio de la bombilla de la luz de
freno/piloto trasero ..................... 6-26

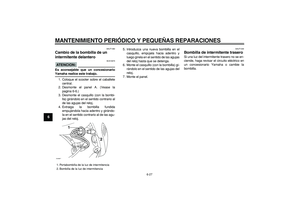

Cambio de la bombilla de un
intermitente delantero ................ 6-27
Bombilla de intermitente trasero ..... 6-27

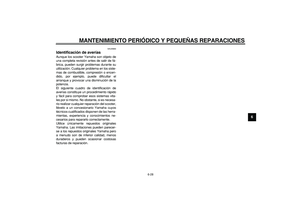

Identificación de averías ................ 6-28

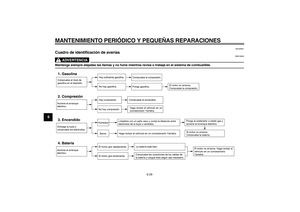

Cuadro de identificación de
averías ....................................... 6-29
CUIDADOS Y ALMACENAMIENTO DEL
SCOOTER
........................................... 7-1

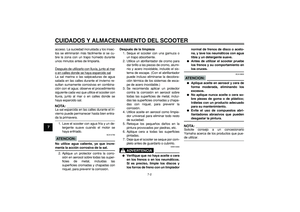

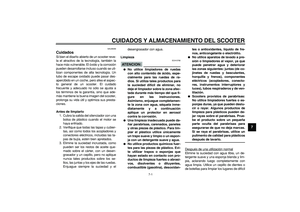

Cuidados ......................................... 7-1

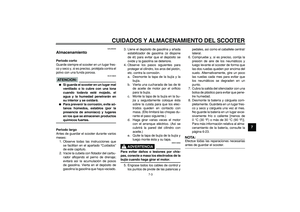

Almacenamiento .............................. 7-3

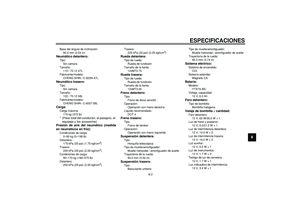

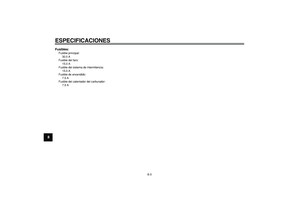

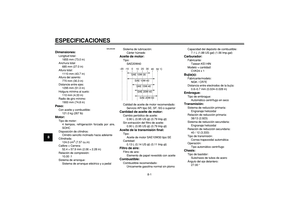

ESPECIFICACIONES
......................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR
.................................... 9-1

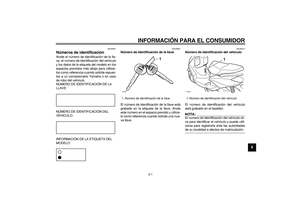

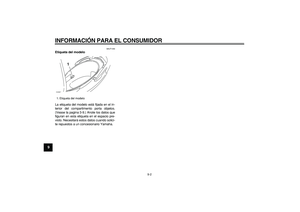

Números de identificación ............... 9-1

1-1
1
INFORMATION RELATIVA A LA SEGURIDAD
SAU10261
LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE SU
USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOOTER.
DEBE:

OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DEL SCOOTER.

OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL.

OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.

OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL O CUANDO LAS
CONDICIONES MECÁNICAS ASÍ LO
REQUIERAN.

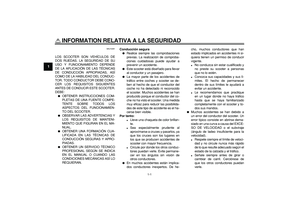

Conducción segura
