MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
2
3
4
5
67
8
9
ADVERTENCIA

SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hasta
que se haya enfriado.
5. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
ATENCION:

SCA10660
No toque la parte de cristal de la bombi-
lla del faro para no mancharla de aceite,
ya que de lo contrario perdería transpa-
rencia, luminosidad y durabilidad. Elimi-
ne completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol o
diluyente.
6. Monte la tapa de la bombilla del faro y
conecte el acoplador.
7. Monte el panel.
8. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24131

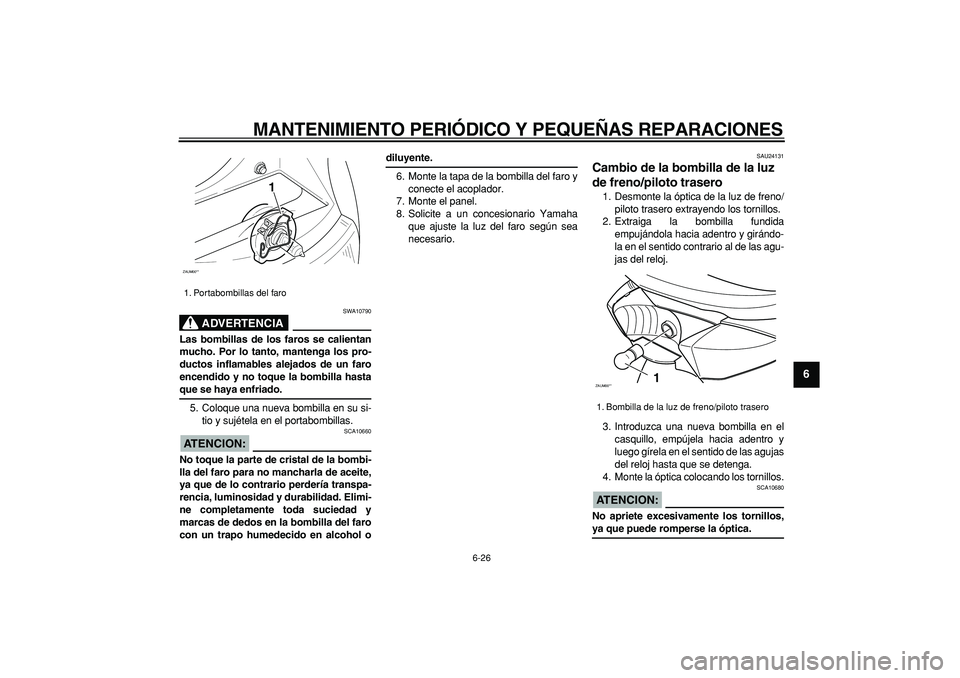

Cambio de la bombilla de la luz
de freno/piloto trasero
1. Desmonte la óptica de la luz de freno/
piloto trasero extrayendo los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCION:

SCA10680
No apriete excesivamente los tornillos,
ya que puede romperse la óptica.
1. Portabombillas del faro
ZAUM00**
1

1. Bombilla de la luz de freno/piloto trasero
ZAUM00**
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
1
2
3
4
5
6
7
8
9

SAUT1360
Cambio de la bombilla de un
intermitente delantero
ATENCION:

SCA10670
Es aconsejable que un concesionario
Yamaha realice este trabajo.
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
pagina 6-6.)
3. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
6. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
7. Monte el panel.
SAUT1330
Bombilla de intermitente trasero
Si una luz del intermitente trasero no se en-
ciende, haga revisar el circuito eléctrico en
un concesionario Yamaha o cambie la
bombilla.
1. Portabombilla de la luz de intermitencia
2. Bombilla de la luz de intermitencia
ZAUM00**
2 1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
2
3
4
5
67
8
9

SAU25860

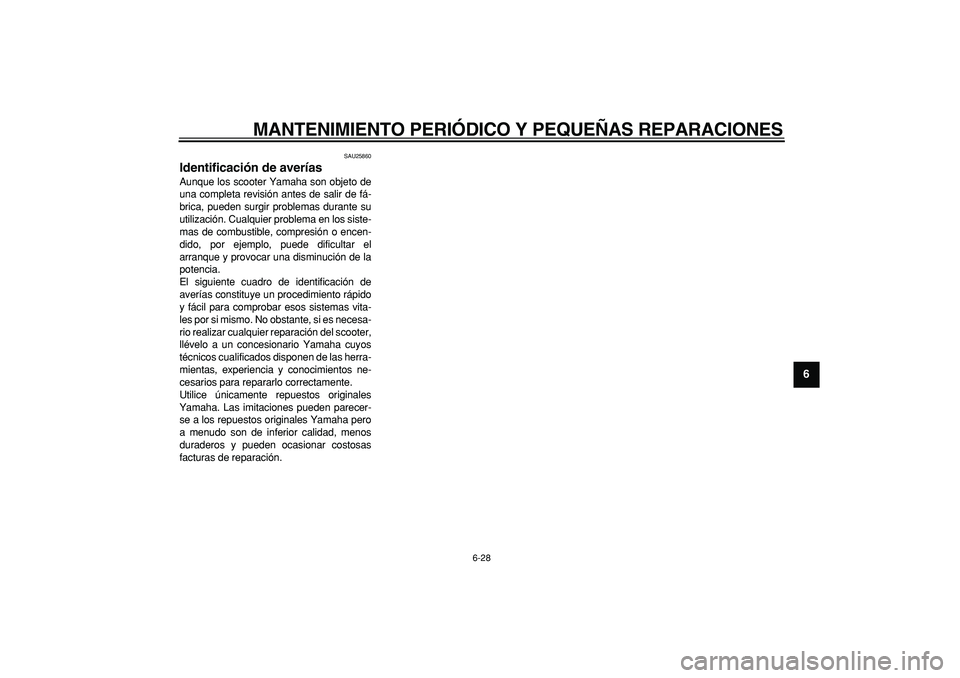

Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de
averías constituye un procedimiento rápido
y fácil para comprobar esos sistemas vita-
les por si mismo. No obstante, si es necesa-
rio realizar cualquier reparación del scooter,
llévelo a un concesionario Yamaha cuyos
técnicos cualificados disponen de las herra-
mientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
1
2
3
4
5
6
7
8
9

SAU25901

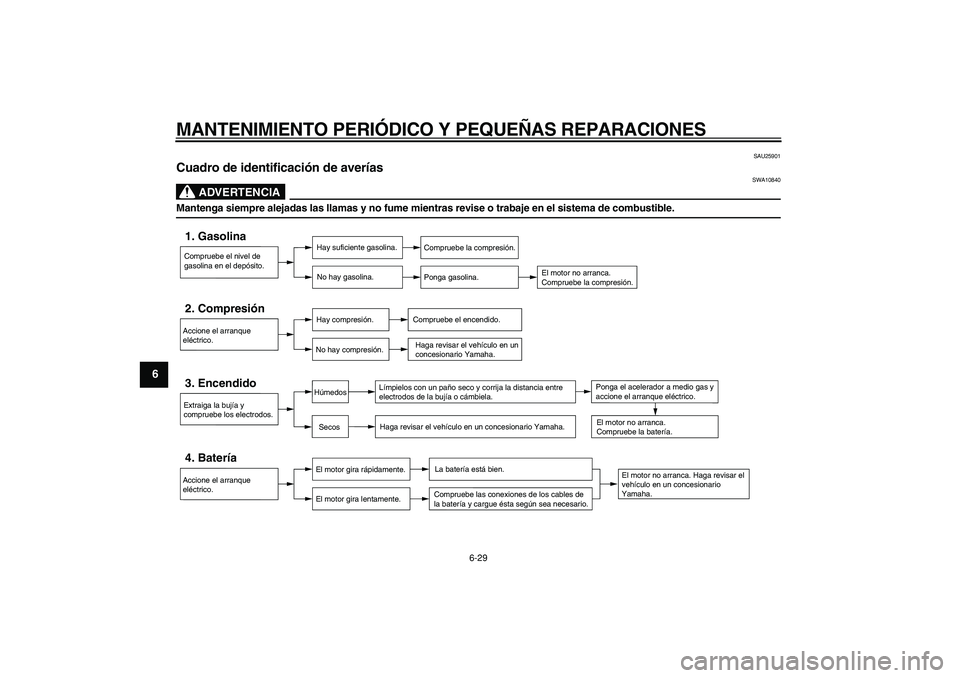

Cuadro de identificación de averías
ADVERTENCIA

SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.

7-1
2
3
4
5
6
78
9

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
SAU26090

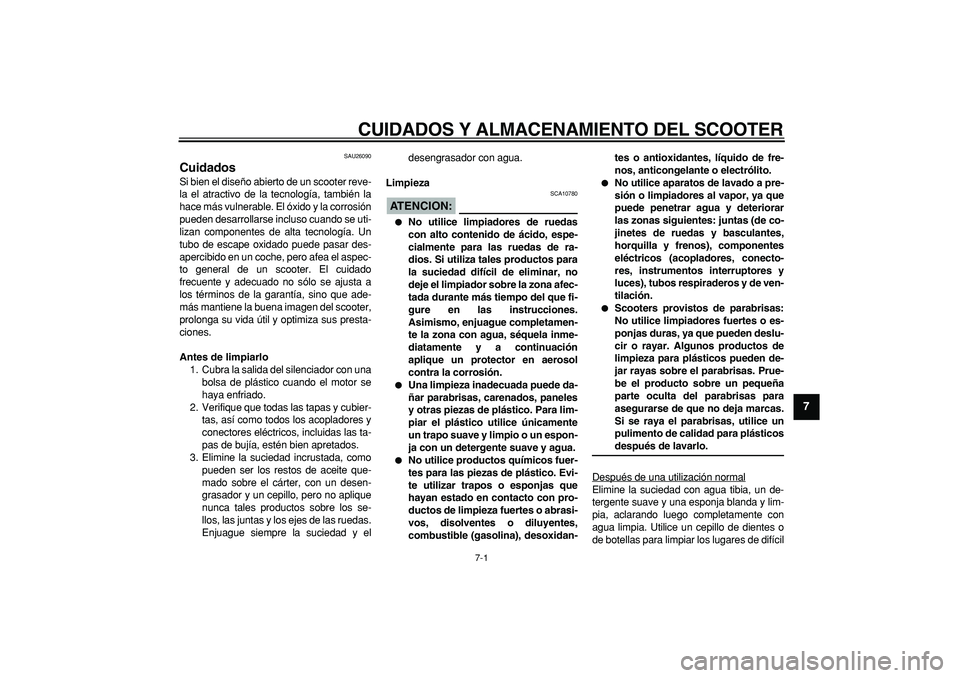

Cuidados
Si bien el diseño abierto de un scooter reve-
la el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se uti-
lizan componentes de alta tecnología. Un
tubo de escape oxidado puede pasar des-
apercibido en un coche, pero afea el aspec-
to general de un scooter. El cuidado
frecuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que ade-
más mantiene la buena imagen del scooter,
prolonga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y eldesengrasador con agua.
Limpieza
ATENCION:

SCA10780

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Scooters provistos de parabrisas:
No utilice limpiadores fuertes o es-
ponjas duras, ya que pueden deslu-
cir o rayar. Algunos productos de
limpieza para plásticos pueden de-
jar rayas sobre el parabrisas. Prue-
be el producto sobre un pequeña
parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normal

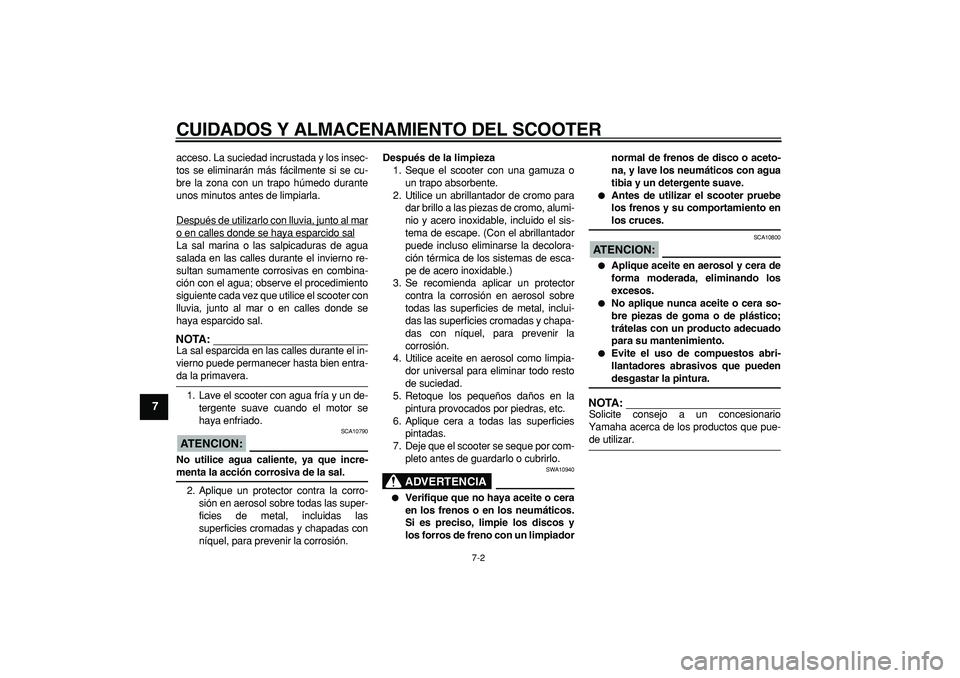

Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
1
2
3
4
5
6
7
8
9

acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice el scooter con
lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:

La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado.
ATENCION:

SCA10790
No utilice agua caliente, ya que incre-
menta la acción corrosiva de la sal.
2. Aplique un protector contra la corro-
sión en aerosol sobre todas las super-
ficies de metal, incluidas las
superficies cromadas y chapadas con
níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com-
pleto antes de guardarlo o cubrirlo.
ADVERTENCIA

SWA10940

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpiadornormal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.

Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
los cruces.
ATENCION:

SCA10800

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA:

Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-
de utilizar.

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
2
3
4
5
6
78
9

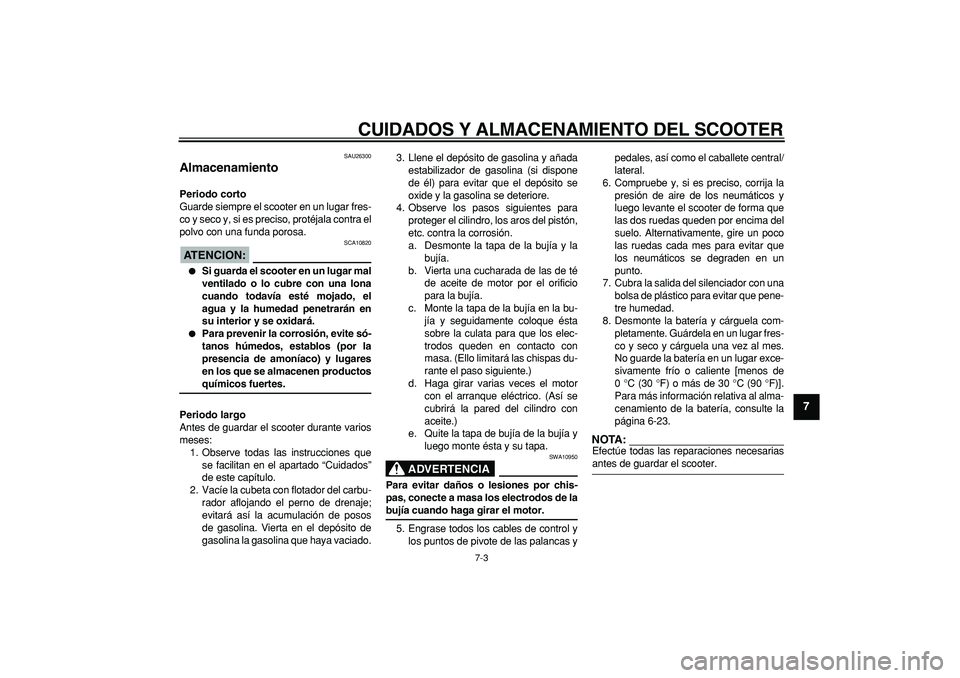

SAU26300
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar fres-
co y seco y, si es preciso, protéjala contra el
polvo con una funda porosa.
ATENCION:

SCA10820

Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Vacíe la cubeta con flotador del carbu-
rador aflojando el perno de drenaje;
evitará así la acumulación de posos
de gasolina. Vierta en el depósito de
gasolina la gasolina que haya vaciado.3. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
4. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu-
jía y seguidamente coloque ésta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía y
luego monte ésta y su tapa.
ADVERTENCIA

SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de la
bujía cuando haga girar el motor.
5. Engrase todos los cables de control y
los puntos de pivote de las palancas ypedales, así como el caballete central/
lateral.
6. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante el scooter de forma que
las dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
7. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
8. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de
0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-23.
NOTA:

Efectúe todas las reparaciones necesarias
antes de guardar el scooter.

8-1
1
2
3
4
5
6
7
8
9

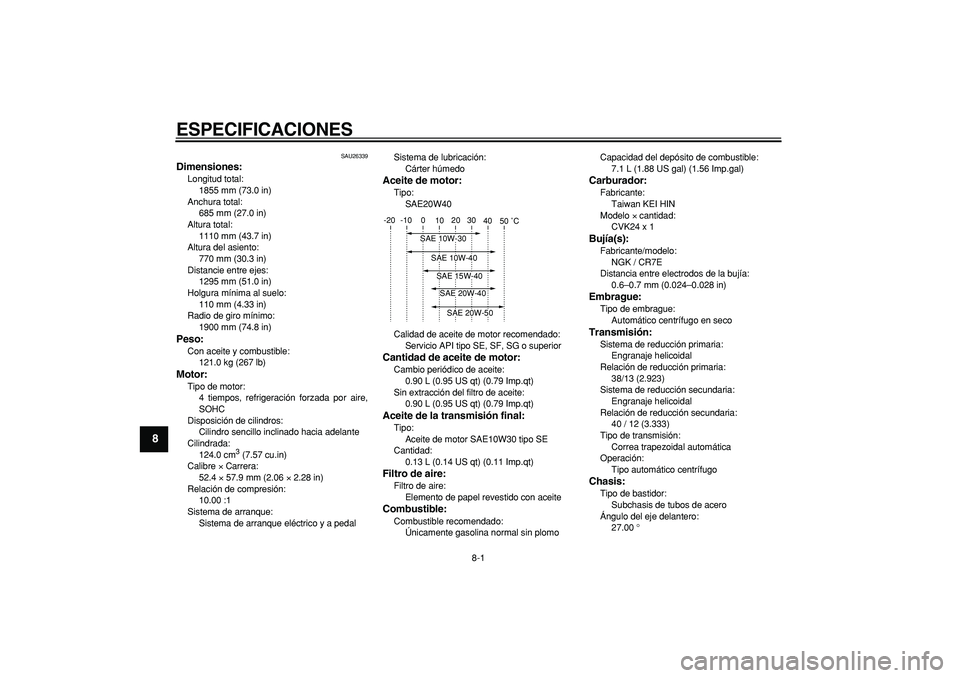

ESPECIFICACIONES
SAU26339
Dimensiones:
Longitud total:
1855 mm (73.0 in)
Anchura total:
685 mm (27.0 in)
Altura total:
1110 mm (43.7 in)
Altura del asiento:
770 mm (30.3 in)
Distancie entre ejes:
1295 mm (51.0 in)
Holgura mínima al suelo:
110 mm (4.33 in)
Radio de giro mínimo:
1900 mm (74.8 in)
Peso:
Con aceite y combustible:
121.0 kg (267 lb)
Motor:
Tipo de motor:
4 tiempos, refrigeración forzada por aire,
SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
124.0 cm
3

(7.57 cu.in)
Calibre
×
Carrera:
52.4
×
57.9 mm (2.06
×
2.28 in)
Relación de compresión:
10.00 :1
Sistema de arranque:
Sistema de arranque eléctrico y a pedalSistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE20W40
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Cambio periódico de aceite:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Sin extracción del filtro de aceite:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Aceite de la transmisión final:
Tipo:
Aceite de motor SAE10W30 tipo SE
Cantidad:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomoCapacidad del depósito de combustible:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburador:
Fabricante:
Taiwan KEI HIN
Modelo
×
cantidad:
CVK24 x 1
Bujía(s):
Fabricante/modelo:
NGK / CR7E
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
Embrague:
Tipo de embrague:
Automático centrífugo en seco
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
38/13 (2.923)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
40 / 12 (3.333)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Chasis:
Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
27.00 °
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
