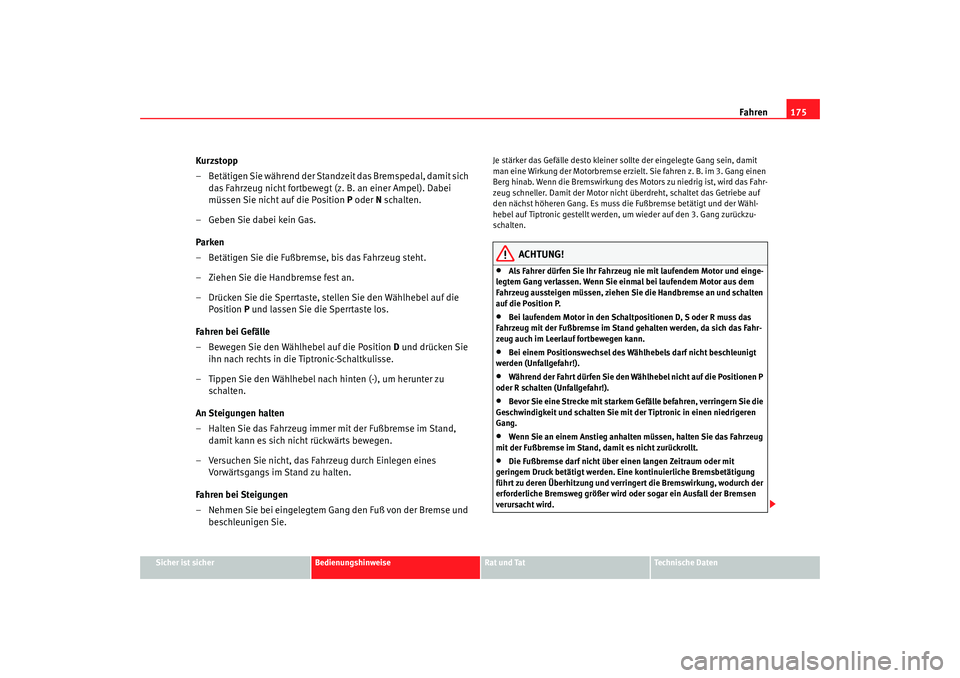

Fahren175
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kurzstopp
– Betätigen Sie während der Standzeit das Bremspedal, damit sich
das Fahrzeug nicht fortbewegt (z. B. an einer Ampel). Dabei
müssen Sie nicht auf die Position P oder N schalten.
– Geben Sie dabei kein Gas.
Parken
– Betätigen Sie die Fußbremse, bis das Fahrzeug steht.
– Ziehen Sie die Handbremse fest an.
– Drücken Sie die Sperrtaste, stellen Sie den Wählhebel auf die Position P und lassen Sie die Sperrtaste los.
Fahren bei Gefälle
– Bewegen Sie den Wählhebel auf die Position D und drücken Sie
ihn nach rechts in die Tiptronic-Schaltkulisse.
– Tippen Sie den Wählhebel nach hinten (-), um herunter zu schalten.
An Steigungen halten
– Halten Sie das Fahrzeug immer mit der Fußbremse im Stand, damit kann es sich nicht rückwärts bewegen.
– Versuchen Sie nicht, das Fahrzeug durch Einlegen eines Vorwärtsgangs im Stand zu halten.
Fahren bei Steigungen
– Nehmen Sie bei eingelegtem Gang den Fuß von der Bremse und beschleunigen Sie.
Je stärker das Gefälle desto kleiner sollte der eingelegte Gang sein, damit
man eine Wirkung der Motorbremse erzielt. Sie fahren z. B. im 3. Gang einen
Berg hinab. Wenn die Bremswirkung des Motors zu niedrig ist, wird das Fahr-
zeug schneller. Damit der Motor nicht überdreht, schaltet das Getriebe auf
den nächst höheren Gang. Es muss di e Fußbremse betätigt und der Wähl-
hebel auf Tiptronic gestellt werden, um wieder auf den 3. Gang zurückzu-
schalten.
ACHTUNG!
•
Als Fahrer dürfen Sie Ihr Fahrzeug nie mit laufendem Motor und einge-
legtem Gang verlassen. Wenn Sie einmal bei laufendem Motor aus dem
Fahrzeug aussteigen müssen, ziehen Sie die Handbremse an und schalten
auf die Position P.
•
Bei laufendem Motor in den Schaltpositionen D, S oder R muss das
Fahrzeug mit der Fußbremse im Stand gehalten werden, da sich das Fahr-
zeug auch im Leerlauf fortbewegen kann.
•
Bei einem Positionswechsel des Wählhebels darf nicht beschleunigt
werden (Unfallgefahr!).
•
Während der Fahrt dürfen Sie den Wählhebel nicht auf die Positionen P
oder R schalten (Unfallgefahr!).
•
Bevor Sie eine Strecke mit starkem Gefälle befahren, verringern Sie die
Geschwindigkeit und schalten Sie mit der Tiptronic in einen niedrigeren
Gang.
•
Wenn Sie an einem Anstieg anhalten müssen, halten Sie das Fahrzeug
mit der Fußbremse im Stand, damit es nicht zurückrollt.
•
Die Fußbremse darf nicht über einen langen Zeitraum oder mit
geringem Druck betätigt werden. Eine kontinuierliche Bremsbetätigung
führt zu deren Überhitzung und verringert die Bremswirkung, wodurch der
erforderliche Bremsweg größer wird oder sogar ein Ausfall der Bremsen
verursacht wird.
alteaxl_0206_aleman Seite 175 Dienstag, 1. August 2006 6:47 18

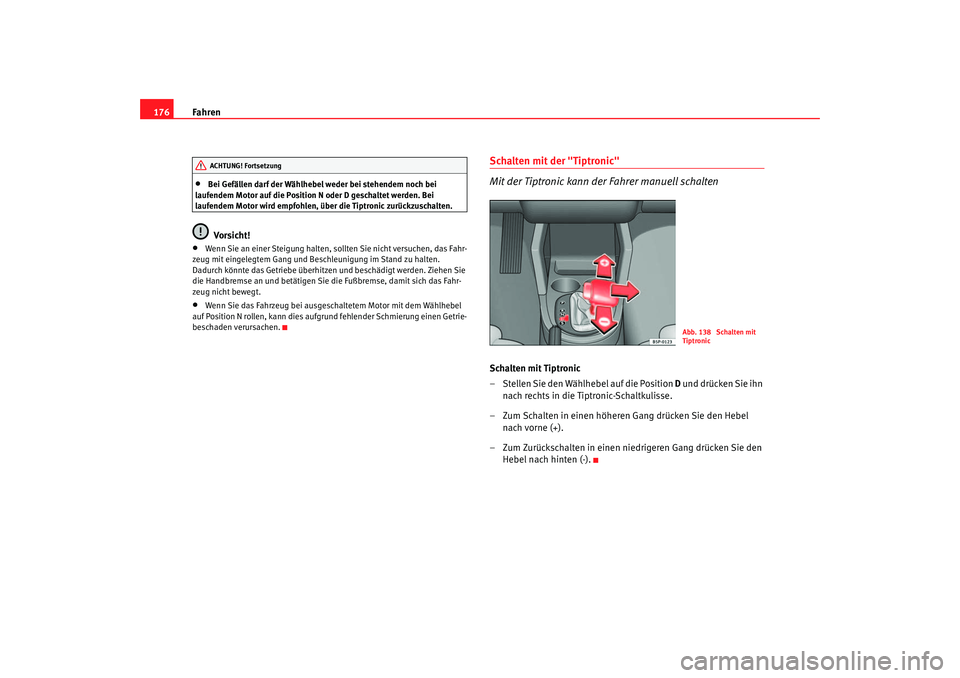

Fahren
176•
Bei Gefällen darf der Wählhebel weder bei stehendem noch bei
laufendem Motor auf die Position N oder D geschaltet werden. Bei
laufendem Motor wird empfohlen, über die Tiptronic zurückzuschalten.Vorsicht!
•
Wenn Sie an einer Steigung halten, so llten Sie nicht versuchen, das Fahr-
zeug mit eingelegtem Gang und Beschleunigung im Stand zu halten.
Dadurch könnte das Getriebe überhitzen und beschädigt werden. Ziehen Sie
die Handbremse an und betätigen Sie die Fußbremse, damit sich das Fahr-
zeug nicht bewegt.
•
Wenn Sie das Fahrzeug bei ausgesch altetem Motor mit dem Wählhebel
auf Position N rollen, kann dies aufgru nd fehlender Schmierung einen Getrie-
beschaden verursachen.
Schalten mit der "Tiptronic"
Mit der Tiptronic kann der Fahrer manuell schaltenSchalten mit Tiptronic
– Stellen Sie den Wählhebel auf die Position D und drücken Sie ihn
nach rechts in die Tiptronic-Schaltkulisse.
– Zum Schalten in einen höheren Gang drücken Sie den Hebel nach vorne (+).
– Zum Zurückschalten in einen niedrigeren Gang drücken Sie den Hebel nach hinten (-).
ACHTUNG! Fortsetzung
Abb. 138 Schalten mit
Tiptronic
alteaxl_0206_aleman Seite 176 Dienstag, 1. August 2006 6:47 18

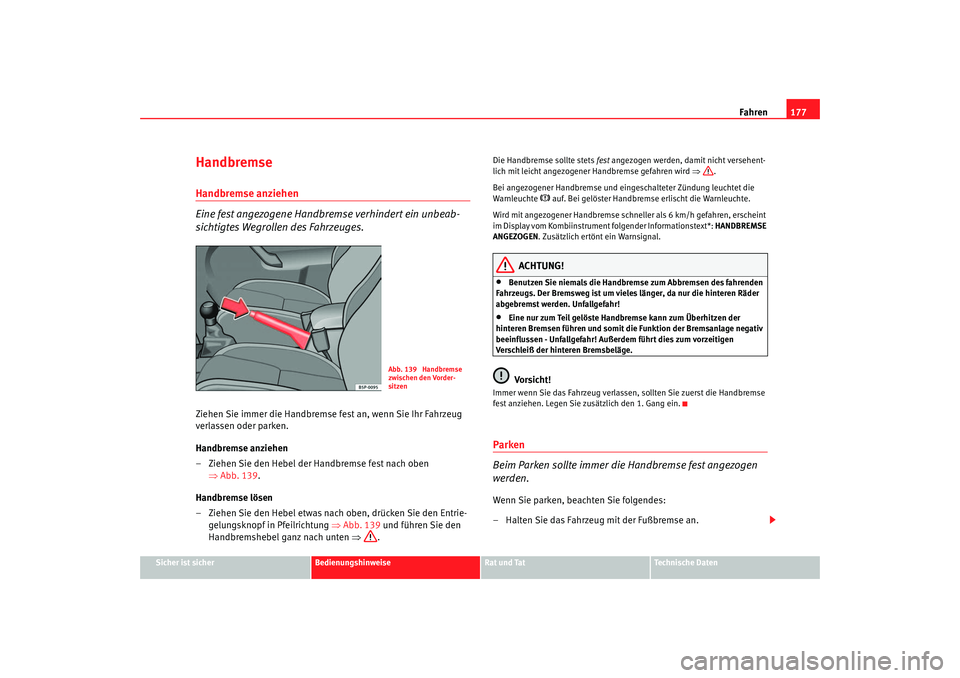

Fahren177
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
HandbremseHandbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken.
Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben
⇒Abb. 139 .
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie den Entrie- gelungsknopf in Pfeilrichtung ⇒Abb. 139 und führen Sie den
Handbremshebel ganz nach unten ⇒.
Die Handbremse sollte stets fest angezogen werden, damit nicht versehent-
lich mit leicht angezogener Handbremse gefahren wird ⇒.
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Warnleuchte
 auf. Bei gelöster Handbremse erlischt die Warnleuchte.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, erscheint
im Display vom Kombiinstrument folgender Informationstext*: HANDBREMSE
ANGEZOGEN . Zusätzlich ertönt ein Warnsignal.
ACHTUNG!
•
Benutzen Sie niemals die Handbremse zum Abbremsen des fahrenden
Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren Räder
abgebremst werden. Unfallgefahr!
•
Eine nur zum Teil gelöste Handbremse kann zum Überhitzen der
hinteren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerdem führt dies zum vorzeitigen
Verschleiß der hinteren Bremsbeläge.Vorsicht!
Immer wenn Sie das Fahrzeug verlassen , sollten Sie zuerst die Handbremse
fest anziehen. Legen Sie zusätzlich den 1. Gang ein.Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.Wenn Sie parken, beachten Sie folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
Abb. 139 Handbremse
zwischen den Vorder-
sitzen
alteaxl_0206_aleman Seite 177 Dienstag, 1. August 2006 6:47 18

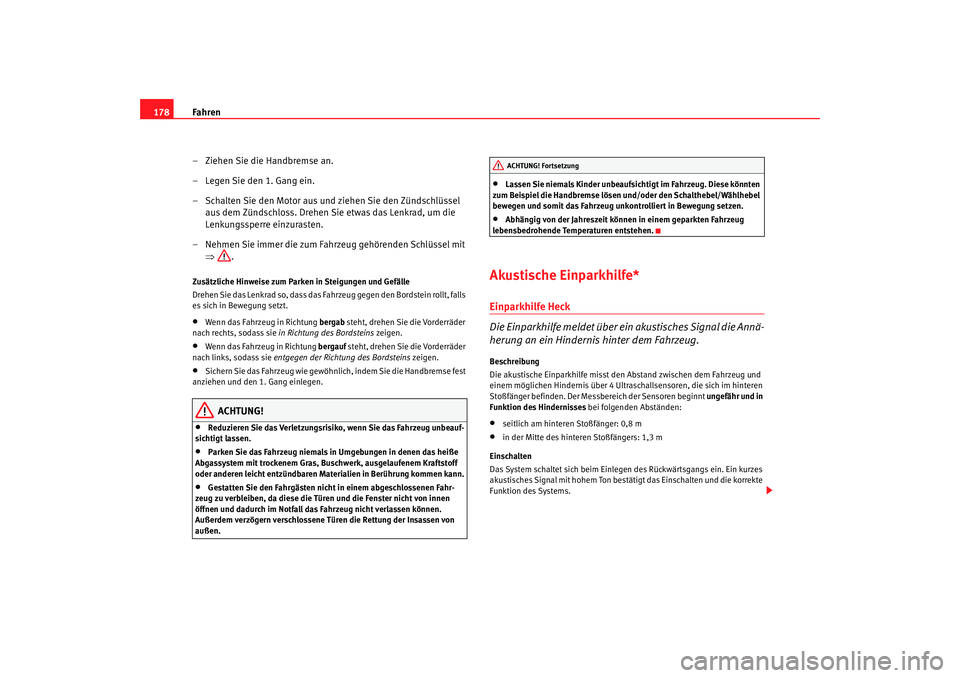

Fahren
178
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein.
– Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Nehmen Sie immer die zum Fahrzeug gehörenden Schlüssel mit ⇒ .Zusätzliche Hinweise zum Parken in Steigungen und Gefälle
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt, falls
es sich in Bewegung setzt.•
Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorderräder
nach rechts, sodass sie in Richtung des Bordsteins zeigen.
•
Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorderräder
nach links, sodass sie entgegen der Richtung des Bordsteins zeigen.
•
Sichern Sie das Fahrzeug wie gewöhnlich, indem Sie die Handbremse fest
anziehen und den 1. Gang einlegen.
ACHTUNG!
•
Reduzieren Sie das Verletzungsrisiko, wenn Sie das Fahrzeug unbeauf-
sichtigt lassen.
•
Parken Sie das Fahrzeug niemals in Umgebungen in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Materialien in Berührung kommen kann.
•
Gestatten Sie den Fahrgästen nicht in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können.
Außerdem verzögern verschlossene Türen die Rettung der Insassen von
außen.
•
Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könnten
zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wählhebel
bewegen und somit das Fahrzeug unkontrolliert in Bewegung setzen.
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
Akustische Einparkhilfe*Einparkhilfe Heck
Die Einparkhilfe meldet über ein akustisches Signal die Annä-
herung an ein Hinderni s hinter dem Fahrzeug.Beschreibung
Die akustische Einparkhilfe misst den Abstand zwischen dem Fahrzeug und
einem möglichen Hindernis über 4 Ultras challsensoren, die sich im hinteren
Stoßfänger befinden. Der Messbe reich der Sensoren beginnt ungefähr und in
Funktion des Hindernisses bei folgenden Abständen:•
seitlich am hinteren Stoßfänger: 0,8 m
•
in der Mitte des hinteren Stoßfängers: 1,3 m
Einschalten
Das System schaltet sich beim Einlegen des Rückwärtsgangs ein. Ein kurzes
akustisches Signal mit hohem Ton bestät igt das Einschalten und die korrekte
Funktion des Systems.ACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 178 Dienstag, 1. August 2006 6:47 18

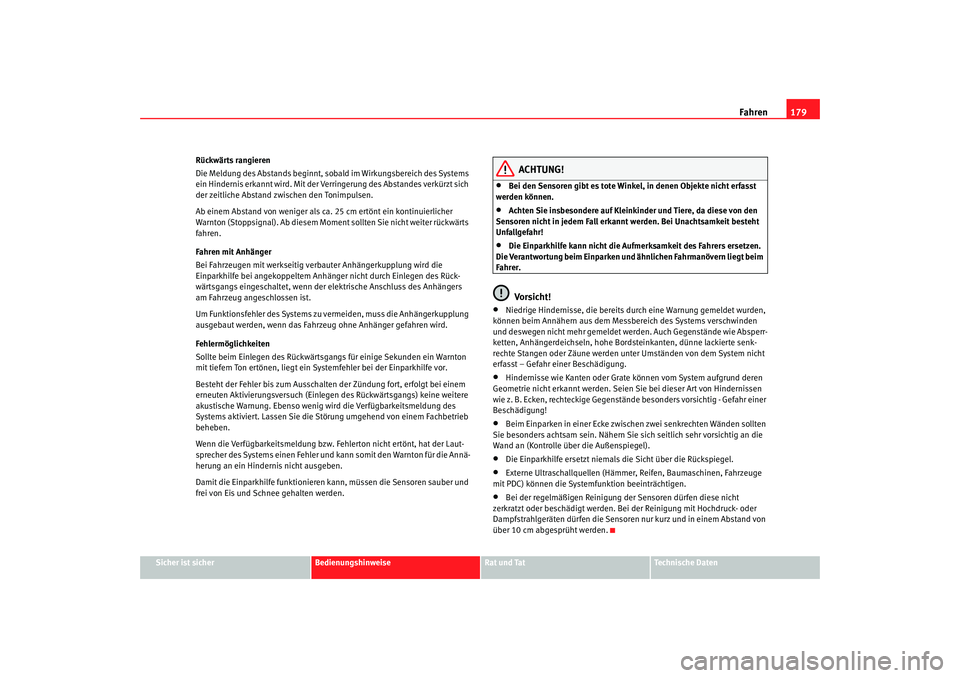

Fahren179
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Rückwärts rangieren
Die Meldung des Abstands beginnt, so
bald im Wirkungsbereich des Systems
ein Hindernis erkannt wird. Mit der Ve rringerung des Abstandes verkürzt sich
der zeitliche Abstand zwischen den Tonimpulsen.
Ab einem Abstand von weniger als ca. 25 cm ertönt ein kontinuierlicher
Warnton (Stoppsignal). Ab diesem Mome nt sollten Sie nicht weiter rückwärts
fahren.
Fahren mit Anhänger
Bei Fahrzeugen mit werkseitig ve rbauter Anhängerkupplung wird die
Einparkhilfe bei angekoppeltem Anhä nger nicht durch Einlegen des Rück-
wärtsgangs eingeschaltet, wenn der elektrische Anschluss des Anhängers
am Fahrzeug angeschlossen ist.
Um Funktionsfehler des Systems zu vermeiden, muss die Anhängerkupplung
ausgebaut werden, wenn das Fahrzeug ohne Anhänger gefahren wird.
Fehlermöglichkeiten
Sollte beim Einlegen des Rückwärtsgan gs für einige Sekunden ein Warnton
mit tiefem Ton ertönen, liegt ein Sy stemfehler bei der Einparkhilfe vor.
Besteht der Fehler bis zum Ausschalten der Zündung fort, erfolgt bei einem
erneuten Aktivierungsversuch (Einlegen des Rückwärtsgangs) keine weitere
akustische Warnung. Ebenso wenig wi rd die Verfügbarkeitsmeldung des
Systems aktiviert. Lassen Sie die Störung umgehend von einem Fachbetrieb
beheben.
Wenn die Verfügbarkeitsmeldung bzw. Fehlerton nicht ertönt, hat der Laut-
sprecher des Systems einen Fehler un d kann somit den Warnton für die Annä-
herung an ein Hindernis nicht ausgeben.
Damit die Einparkhilfe funktionieren kann, müssen die Sensoren sauber und
frei von Eis und Schnee gehalten werden.
ACHTUNG!
•
Bei den Sensoren gibt es tote Winkel, in denen Objekte nicht erfasst
werden können.
•
Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den
Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit besteht
Unfallgefahr!
•
Die Einparkhilfe kann nicht die Aufmerksamkeit des Fahrers ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.Vorsicht!
•
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet we rden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, hohe Bo rdsteinkanten, dünne lackierte senk-
rechte Stangen oder Zäune werden unter Umständen von dem System nicht
erfasst – Gefahr einer Beschädigung.
•
Hindernisse wie Kanten oder Grate können vom System aufgrund deren
Geometrie nicht erkannt werden. Seien Sie bei dieser Art von Hindernissen
wie z. B. Ecken, rechteckige Gegenstände besonders vorsichtig - Gefahr einer
Beschädigung!
•
Beim Einparken in einer Ecke zwischen zwei senkrechten Wänden sollten
Sie besonders achtsam sein. Nähern Sie sich seitlich sehr vorsichtig an die
Wand an (Kontrolle über die Außenspiegel).
•
Die Einparkhilfe ersetzt niemals die Sicht über die Rückspiegel.
•
Externe Ultraschallquellen (Hämmer, Reifen, Baumaschinen, Fahrzeuge
mit PDC) können die Systemfunktion beeinträchtigen.
•
Bei der regelmäßigen Reinigung der Sensoren dürfen diese nicht
zerkratzt oder beschädigt werden. Be i der Reinigung mit Hochdruck- oder
Dampfstrahlgeräten dürfen die Sensoren nur kurz und in einem Abstand von
über 10 cm abgesprüht werden.
alteaxl_0206_aleman Seite 179 Dienstag, 1. August 2006 6:47 18

Fahren

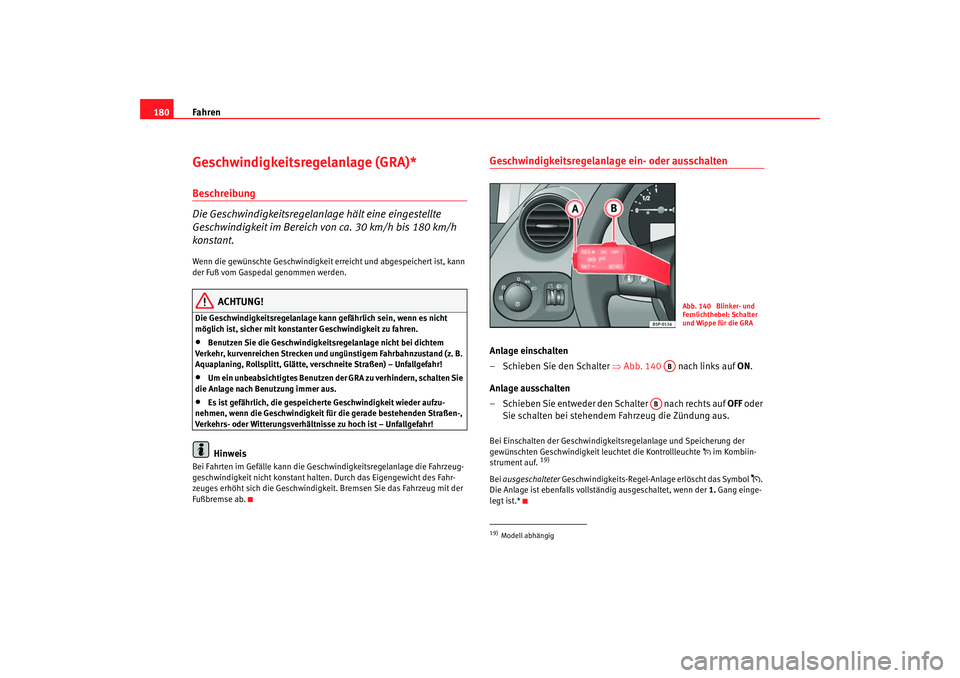

180Geschwindigkeitsregelanlage (GRA)*Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•
Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z. B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
•
Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.
•
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten im Gefälle kann die Geschwindigkeitsregelanlage die Fahrzeug-
geschwindigkeit nicht konstant halten. Durch das Eigengewicht des Fahr-
zeuges erhöht sich die Geschwindigkeit. Bremsen Sie das Fahrzeug mit der
Fußbremse ab.
Geschwindigkeitsregelanlage ein- oder ausschaltenAnlage einschalten
– Schieben Sie den Schalter ⇒ Abb. 140 nach links auf ON.
Anlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
Sie schalten bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkeitsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
19)
Bei ausgeschalteter Geschwindigkeits-Regel-Anlage erlöscht das Symbol
.
Die Anlage ist ebenfalls vollständig ausgeschaltet, wenn der 1. Gang einge-
legt ist.*
19)Modell abhängig
Abb. 140 Blinker- und
Fernlichthebel: Schalter
und Wippe für die GRA
AB
AB
alteaxl_0206_aleman Seite 180 Dienstag, 1. August 2006 6:47 18

Fahren181
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

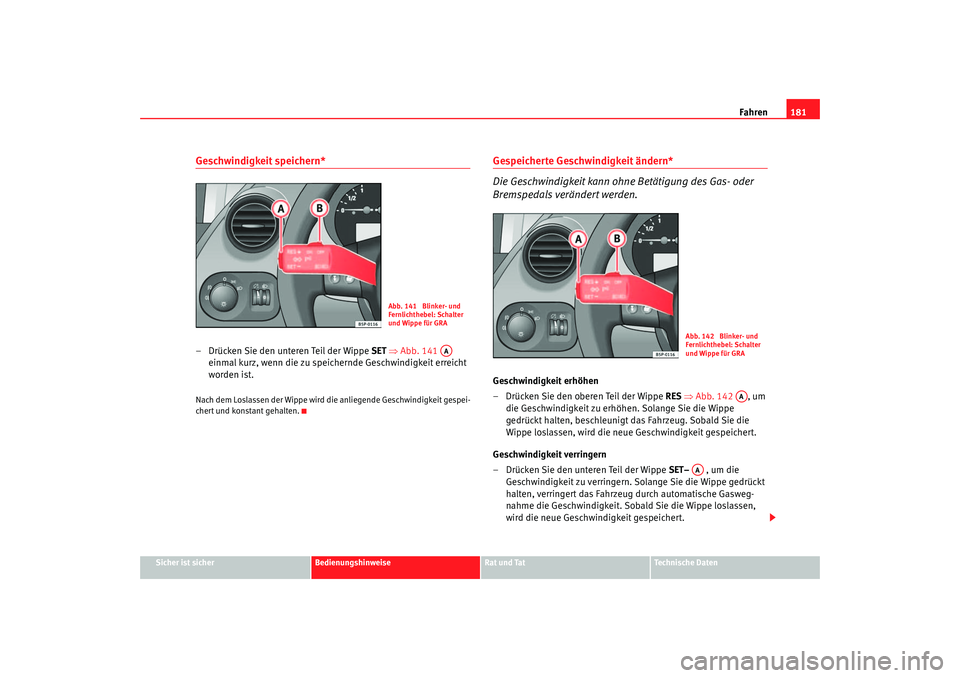

Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET ⇒ Abb. 141
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES ⇒ Abb. 142 , um
die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Abb. 141 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
Abb. 142 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AA
AA
alteaxl_0206_aleman Seite 181 Dienstag, 1. August 2006 6:47 18

Fahren

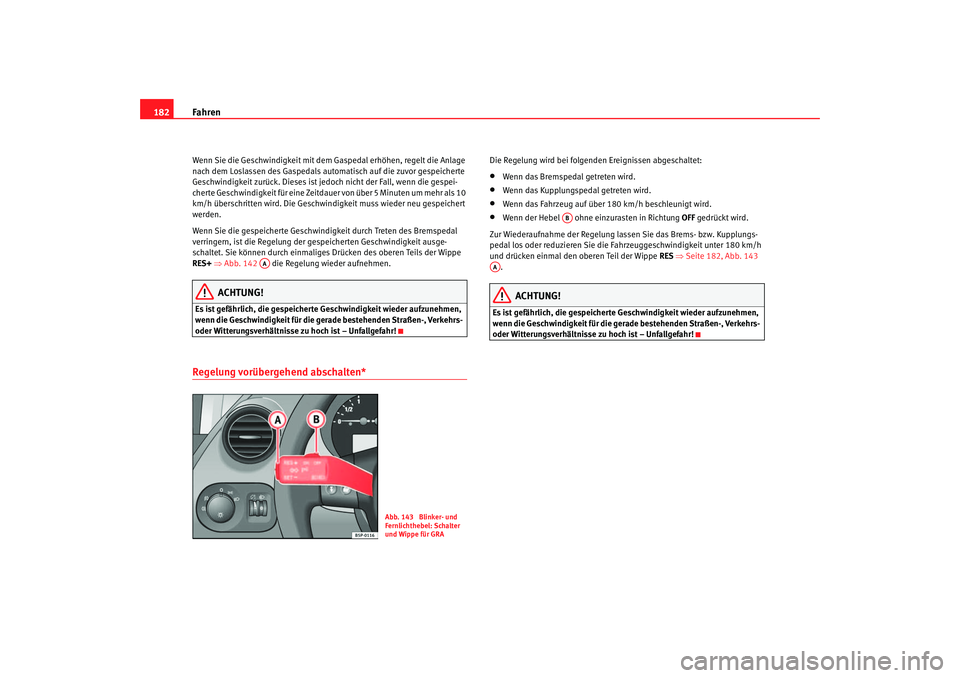

182Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist je doch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwin digkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedal
verringern, ist die Regelung der gespeicherten Geschwindigkeit ausge-
schaltet. Sie können durch einmaliges Drücken des oberen Teils der Wippe
RES+ ⇒ Abb. 142 die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Regelung vorübergehend abschalten*
Die Regelung wird bei folgenden Ereignissen abgeschaltet:•
Wenn das Bremspedal getreten wird.
•
Wenn das Kupplungspedal getreten wird.
•
Wenn das Fahrzeug auf über 180 km/h beschleunigt wird.
•
Wenn der Hebel ohne einzurasten in Richtung OFF gedrückt wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES ⇒Seite 182, Abb. 143
.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
AA
Abb. 143 Blinker- und
Fernlichthebel: Schalter
und Wippe für GRA
AB
AA
alteaxl_0206_aleman Seite 182 Dienstag, 1. August 2006 6:47 18
