2006 Seat Ateca XL Betriebsanleitung (in German)

Auf und zu95
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

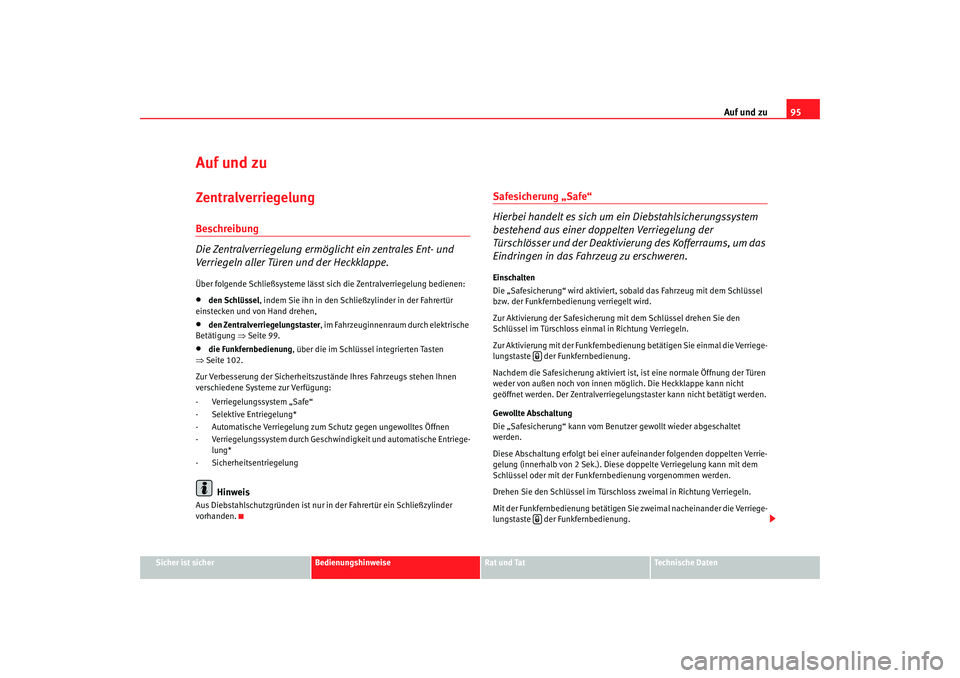

Auf und zuZentralverriegelung Beschreibung
Die Zentralverriegelung ermöglicht ein zentrales Ent- und
Verriegeln aller Türen und der Heckklappe.Über folgende Schließsysteme lässt sich die Zentralverriegelung bedienen:•
den Schlüssel, indem Sie ihn in den Schließzylinder in der Fahrertür
einstecken und von Hand drehen,
•
den Zentralverriegelungstaster, im Fahrzeuginnenraum durch elektrische
Betätigung ⇒Seite 99.
•
die Funkfernbedienung , über die im Schlüssel integrierten Tasten
⇒ Seite 102.
Zur Verbesserung der Sicherheitszustände Ihres Fahrzeugs stehen Ihnen
verschiedene Systeme zur Verfügung:
- Verriegelungssystem „Safe“
- Selektive Entriegelung*
- Automatische Verriegelung zum Schutz gegen ungewolltes Öffnen
- Verriegelungssystem durch Geschwindigkeit und automatische Entriege- lung*
- SicherheitsentriegelungHinweis
Aus Diebstahlschutzgründen ist nur in der Fahrertür ein Schließzylinder
vorhanden.
Safesicherung „Safe“
Hierbei handelt es sich um ein Diebstahlsicherungssystem
bestehend aus einer doppelten Verriegelung der
Türschlösser und der Deaktivierung des Kofferraums, um das
Eindringen in das Fahr zeug zu erschweren.Einschalten
Die „Safesicherung“ wird aktiviert, sobald das Fahrzeug mit dem Schlüssel
bzw. der Funkfernbedienung verriegelt wird.
Zur Aktivierung der Safesicherung mit dem Schlüssel drehen Sie den
Schlüssel im Türschloss einmal in Richtung Verriegeln.
Zur Aktivierung mit der Funkfernbedienun g betätigen Sie einmal die Verriege-
lungstaste der Funkfernbedienung.
Nachdem die Safesicherung aktiviert ist, ist eine normale Öffnung der Türen
weder von außen noch von innen mö glich. Die Heckklappe kann nicht
geöffnet werden. Der Zentralverriegelun gstaster kann nicht betätigt werden.
Gewollte Abschaltung
Die „Safesicherung“ kann vom Benutzer gewollt wieder abgeschaltet
werden.
Diese Abschaltung erfolgt bei einer aufeinander folgenden doppelten Verrie-
gelung (innerhalb von 2 Se k.). Diese doppelte Verriegelung kann mit dem
Schlüssel oder mit der Funkfe rnbedienung vorgenommen werden.
Drehen Sie den Schlüssel im Türschloss zweimal in Richtung Verriegeln.
Mit der Funkfernbedienung betätigen Si e zweimal nacheinander die Verriege-
lungstaste der Funkfernbedienung.

alteaxl_0206_aleman Seite 95 Dienstag, 1. August 2006 6:47 18

Auf und zu

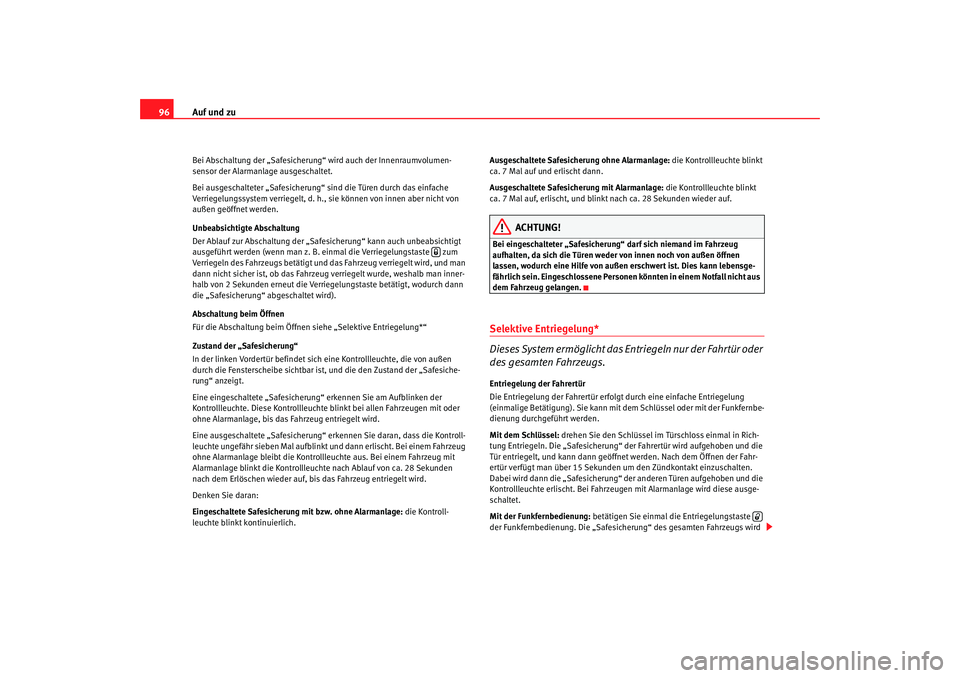

96Bei Abschaltung der „Safesicherung“ wird auch der Innenraumvolumen-
sensor der Alarmanlage ausgeschaltet.
Bei ausgeschalteter „Safesicherung“ sind die Türen durch das einfache
Verriegelungssystem verriegelt, d. h., sie können von innen aber nicht von
außen geöffnet werden.
Unbeabsichtigte Abschaltung
Der Ablauf zur Abschaltung der „Safesicherung“ kann auch unbeabsichtigt
ausgeführt werden (wenn man z. B. einmal die Verriegelungstaste zum
Verriegeln des Fahrzeugs betätigt und da s Fahrzeug verriegelt wird, und man
dann nicht sicher ist, ob das Fahrzeug verriegelt wurde, weshalb man inner-
halb von 2 Sekunden erneut die Verriegelungstaste betätigt, wodurch dann
die „Safesicherung“ abgeschaltet wird).
Abschaltung beim Öffnen
Für die Abschaltung beim Öffnen siehe „Selektive Entriegelung*“
Zustand der „Safesicherung“
In der linken Vordertür befindet sich eine Kontrollleuchte, die von außen
durch die Fensterscheibe sichtbar ist, und die den Zustand der „Safesiche-
rung“ anzeigt.
Eine eingeschaltete „Safesicherung“ erkennen Sie am Aufblinken der
Kontrollleuchte. Diese Kontrollleuchte blinkt bei allen Fahrzeugen mit oder
ohne Alarmanlage, bis das Fahrzeug entriegelt wird.
Eine ausgeschaltete „Safesicherung“ erkennen Sie daran, dass die Kontroll-
leuchte ungefähr sieben Mal aufblinkt und dann erlischt. Bei einem Fahrzeug
ohne Alarmanlage bleibt die Kontrollleuchte aus. Bei einem Fahrzeug mit
Alarmanlage blinkt die Kontrollleuchte nach Ablauf von ca. 28 Sekunden
nach dem Erlöschen wieder auf, bis das Fahrzeug entriegelt wird.
Denken Sie daran:
Eingeschaltete Safesicherung mit bzw. ohne Alarmanlage: die Kontroll-
leuchte blinkt kontinuierlich. Ausgeschaltete Safesicherung ohne Alarmanlage:
die Kontrollleuchte blinkt
ca. 7 Mal auf und erlischt dann.
Ausgeschaltete Safesicherung mit Alarmanlage: die Kontrollleuchte blinkt
ca. 7 Mal auf, erlischt, und blinkt nach ca. 28 Sekunden wieder auf.
ACHTUNG!
Bei eingeschalteter „Safesicherung“ darf sich niemand im Fahrzeug
aufhalten, da sich die Türen weder von innen noch von außen öffnen
lassen, wodurch eine Hilfe von außen erschwert ist. Dies kann lebensge-
fährlich sein. Eingeschlossene Personen könnten in einem Notfall nicht aus
dem Fahrzeug gelangen.Selektive Entriegelung*
Dieses System ermöglicht das Entriegeln nur der Fahrtür oder
des gesamten Fahrzeugs.Entriegelung der Fahrertür
Die Entriegelung der Fahrertür erfolgt durch eine einfache Entriegelung
(einmalige Betätigung). Sie kann mit de m Schlüssel oder mit der Funkfernbe-
dienung durchgeführt werden.
Mit dem Schlüssel: drehen Sie den Schlüssel im Türschloss einmal in Rich-
tung Entriegeln. Die „Safesicherung“ der Fahrertür wird aufgehoben und die
Tür entriegelt, und kann dann geöffnet werden. Nach dem Öffnen der Fahr-
ertür verfügt man über 15 Sekunden um den Zündkontakt einzuschalten.
Dabei wird dann die „Safesicherung“ der anderen Türen aufgehoben und die
Kontrollleuchte erlischt. Bei Fahrzeugen mit Alarmanlage wird diese ausge-
schaltet.
Mit der Funkfernbedienung: betätigen Sie einmal die Entriegelungstaste
der Funkfernbedienung. Di e „Safesicherung“ des gesamten Fahrzeugs wird


alteaxl_0206_aleman Seite 96 Dienstag, 1. August 2006 6:47 18

Auf und zu97
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

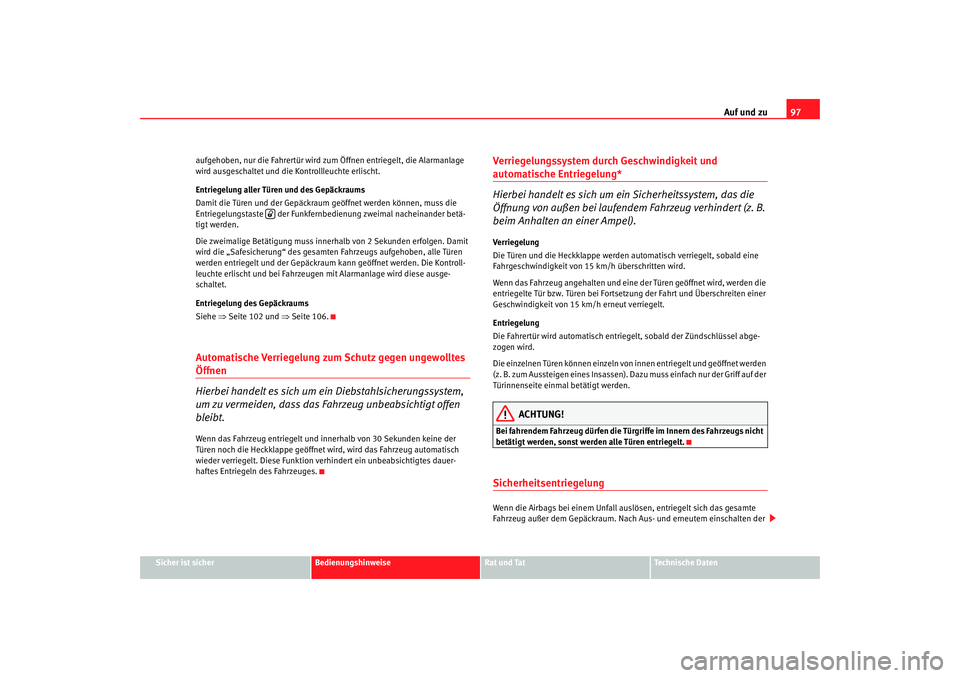

aufgehoben, nur die Fahrertür wird zum Öffnen entriegelt, die Alarmanlage
wird ausgeschaltet und die Kontrollleuchte erlischt.
Entriegelung aller Türen und des Gepäckraums
Damit die Türen und der Gepäckraum
geöffnet werden können, muss die
Entriegelungstaste der Funkfernbed ienung zweimal nacheinander betä-
tigt werden.
Die zweimalige Betätigung muss innerhalb von 2 Sekunden erfolgen. Damit
wird die „Safesicherung“ des gesamten Fahrzeugs aufgehoben, alle Türen
werden entriegelt und der Gepäckraum kann geöffnet werden. Die Kontroll-
leuchte erlischt und bei Fahrzeugen mit Alarmanlage wird diese ausge-
schaltet.
Entriegelung des Gepäckraums
Siehe ⇒Seite 102 und ⇒ Seite 106.
Automatische Verriegelung zum Schutz gegen ungewolltes Öffnen
Hierbei handelt es sich um ein Diebstahlsicherungssystem,
um zu vermeiden, dass das Fahrzeug unbeabsichtigt offen
bleibt.Wenn das Fahrzeug entriegelt und innerhalb von 30 Sekunden keine der
Türen noch die Heckklappe geöffnet wird, wird das Fahrzeug automatisch
wieder verriegelt. Diese Funktion verhindert ein unbeabsichtigtes dauer-
haftes Entriegeln des Fahrzeuges.
Verriegelungssystem durch Geschwindigkeit und automatische Entriegelung*
Hierbei handelt es sich um ein Sicherheitssystem, das die
Öffnung von außen bei laufendem Fahrzeug verhindert (z. B.
beim Anhalten an einer Ampel).Verriegelung
Die Türen und die Heckklappe werden automatisch verriegelt, sobald eine
Fahrgeschwindigkeit von 15 km/h überschritten wird.
Wenn das Fahrzeug angehalten und eine der Türen geöffnet wird, werden die
entriegelte Tür bzw. Türen bei Fortset zung der Fahrt und Überschreiten einer
Geschwindigkeit von 15 km/h erneut verriegelt.
Entriegelung
Die Fahrertür wird automatisch entrie gelt, sobald der Zündschlüssel abge-
zogen wird.
Die einzelnen Türen können einzeln von i nnen entriegelt und geöffnet werden
(z. B. zum Aussteigen eines Insassen). Dazu muss einfach nur der Griff auf der
Türinnenseite einmal betätigt werden.
ACHTUNG!
Bei fahrendem Fahrzeug dürfen die Türgriffe im Innern des Fahrzeugs nicht
betätigt werden, sonst werden alle Türen entriegelt.SicherheitsentriegelungWenn die Airbags bei einem Unfall auslösen, entriegelt sich das gesamte
Fahrzeug außer dem Gepäckraum. Nach Aus- und erneutem einschalten der

alteaxl_0206_aleman Seite 97 Dienstag, 1. August 2006 6:47 18

Auf und zu
98Zündung kann das Fahrzeug vom Innenraum aus mit der Zentralverriegelung
wieder verriegelt werden.
Wenn die Türen von außen verriegelt werden müssen, siehe „Notverriegelung

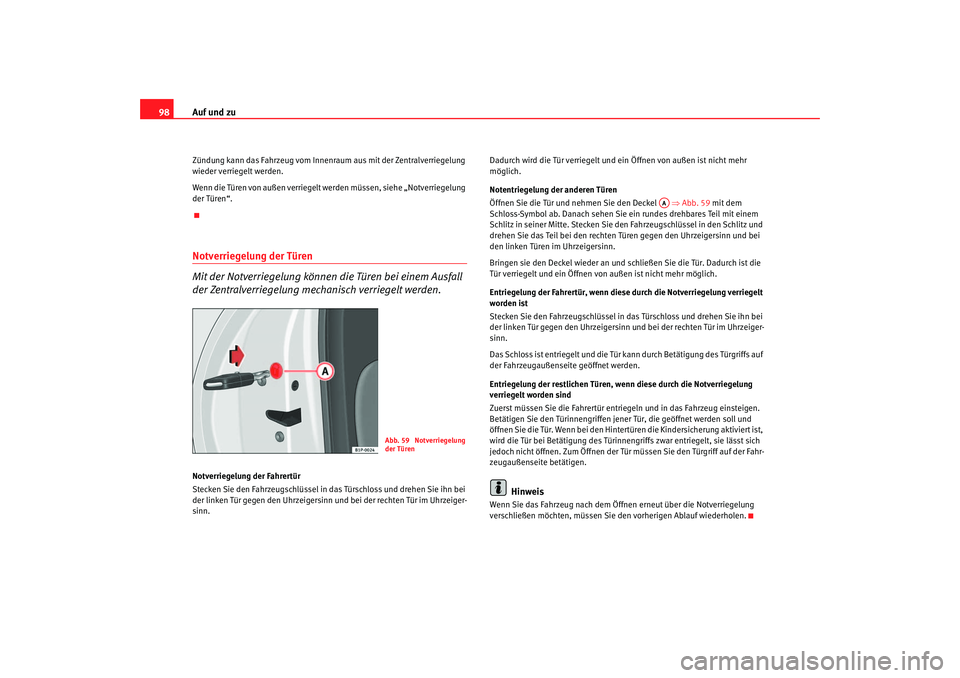

der Türen“.Notverriegelung der Türen
Mit der Notverriegelung können die Türen bei einem Ausfall
der Zentralverriegelung mechanisch verriegelt werden.Notverriegelung der Fahrertür
Stecken Sie den Fahrzeugschlüssel in das Türschloss und drehen Sie ihn bei
der linken Tür gegen den Uhrzeigersinn und bei der rechten Tür im Uhrzeiger-
sinn. Dadurch wird die Tür verriegelt und ei
n Öffnen von außen ist nicht mehr
möglich.
Notentriegelung der anderen Türen
Öffnen Sie die Tür und nehmen Sie den Deckel ⇒Abb. 59 mit dem
Schloss-Symbol ab. Danach sehen Sie ein rundes drehbares Teil mit einem
Schlitz in seiner Mitte. Stecken Sie den Fahrzeugschlüssel in den Schlitz und
drehen Sie das Teil bei den rechten Türen gegen den Uhrzeigersinn und bei
den linken Türen im Uhrzeigersinn.
Bringen sie den Deckel wieder an und schließen Sie die Tür. Dadurch ist die
Tür verriegelt und ein Öffnen von außen ist nicht mehr möglich.
Entriegelung der Fahrertür, wenn diese durch die Notverriegelung verriegelt
worden ist
Stecken Sie den Fahrzeugschlüssel in das Türschloss und drehen Sie ihn bei
der linken Tür gegen den Uhrzeigersinn und bei der rechten Tür im Uhrzeiger-
sinn.
Das Schloss ist entriegelt und die Tür kann durch Betätigung des Türgriffs auf
der Fahrzeugaußenseite geöffnet werden.
Entriegelung der restlichen Türen, wenn diese durch die Notverriegelung
verriegelt worden sind
Zuerst müssen Sie die Fahrertür entriegeln und in das Fahrzeug einsteigen.
Betätigen Sie den Türinnen griffen jener Tür, die geöffnet werden soll und
öffnen Sie die Tür. Wenn bei den Hintertü ren die Kindersicherung aktiviert ist,
wird die Tür bei Betätigung des Türinnengriffs zwar entriegelt, sie lässt sich
jedoch nicht öffnen. Zum Öffnen der Tü r müssen Sie den Türgriff auf der Fahr-
zeugaußenseite betätigen.
Hinweis
Wenn Sie das Fahrzeug nach dem Öffnen erneut über die Notverriegelung
verschließen möchten, müssen Sie den vorherigen Ablauf wiederholen.
Abb. 59 Notverriegelung
der Türen
AA
alteaxl_0206_aleman Seite 98 Dienstag, 1. August 2006 6:47 18

Auf und zu99
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

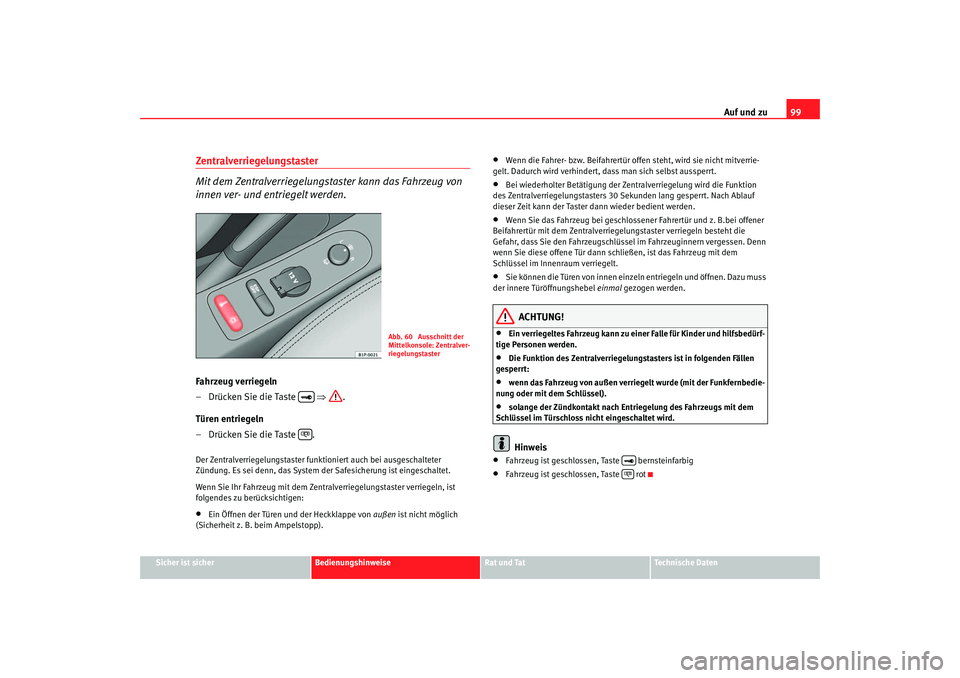

Zentralverriegelungstaster
Mit dem Zentralverriegelungstaster kann das Fahrzeug von
innen ver- und entriegelt werden.Fahrzeug verriegeln
– Drücken Sie die Taste ⇒ .
Türen entriegeln
– Drücken Sie die Taste .Der Zentralverriegelungstaster funktioniert auch bei ausgeschalteter
Zündung. Es sei denn, das System de r Safesicherung ist eingeschaltet.
Wenn Sie Ihr Fahrzeug mit dem Zentra lverriegelungstaster verriegeln, ist
folgendes zu berücksichtigen:•
Ein Öffnen der Türen und der Heckklappe von außen ist nicht möglich
(Sicherheit z. B. beim Ampelstopp).
•
Wenn die Fahrer- bzw. Beifahrertür offen steht, wird sie nicht mitverrie-
gelt. Dadurch wird verhindert, dass man sich selbst aussperrt.
•
Bei wiederholter Betätigu ng der Zentralverriegelung wird die Funktion
des Zentralverriegelungstasters 30 Sekunden lang gesperrt. Nach Ablauf
dieser Zeit kann der Taster dann wieder bedient werden.
•
Wenn Sie das Fahrzeug bei geschlossen er Fahrertür und z. B.bei offener
Beifahrertür mit dem Zentralverriegel ungstaster verriegeln besteht die
Gefahr, dass Sie den Fahrzeugschlüs sel im Fahrzeuginnern vergessen. Denn
wenn Sie diese offene Tür dann schließen, ist das Fahrzeug mit dem
Schlüssel im Innenraum verriegelt.
•
Sie können die Türen von innen einzeln entriegeln und öffnen. Dazu muss
der innere Türöffnungshebel einmal gezogen werden.
ACHTUNG!
•
Ein verriegeltes Fahrzeug kann zu einer Falle für Kinder und hilfsbedürf-
tige Personen werden.
•
Die Funktion des Zentralverriegelungstasters ist in folgenden Fällen
gesperrt:
•
wenn das Fahrzeug von außen verriege lt wurde (mit der Funkfernbedie-
nung oder mit dem Schlüssel).
•
solange der Zündkontakt nach Entriegelung des Fahrzeugs mit dem
Schlüssel im Türschloss nicht eingeschaltet wird.Hinweis
•
Fahrzeug ist geschlossen, Taste bernsteinfarbig
•
Fahrzeug ist geschlossen, Taste rot
Abb. 60 Ausschnitt der
Mittelkonsole: Zentralver-
riegelungstaster


alteaxl_0206_aleman Seite 99 Dienstag, 1. August 2006 6:47 18

Auf und zu

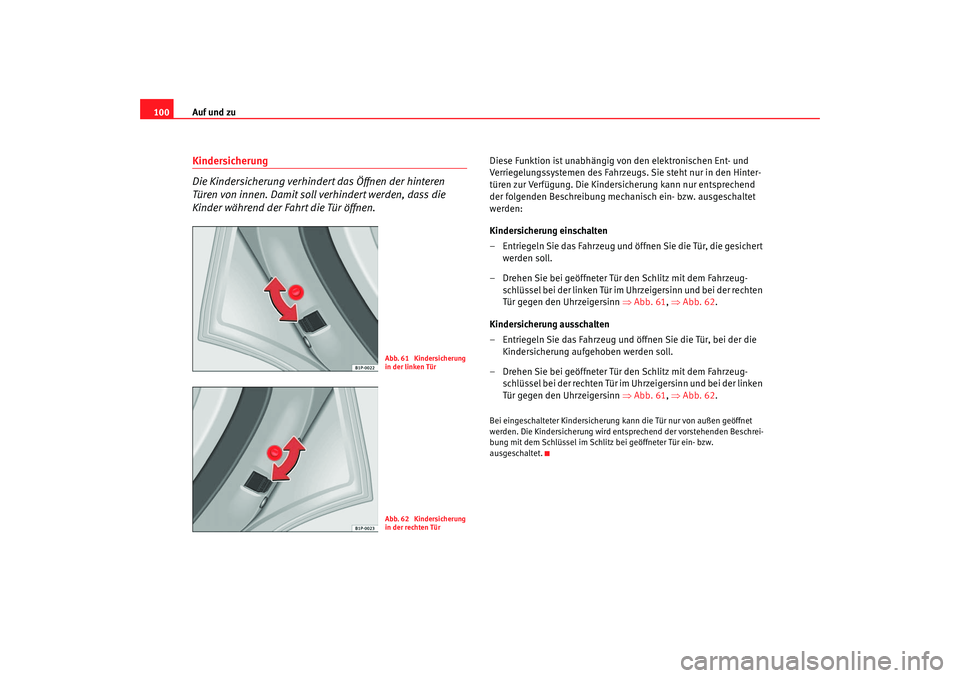

100Kindersicherung
Die Kindersicherung verhindert das Öffnen der hinteren
Türen von innen. Damit soll verhindert werden, dass die
Kinder während der Fahrt die Tür öffnen.
Diese Funktion ist unabhängig von den elektronischen Ent- und
Verriegelungssystemen des Fahrzeugs. Sie steht nur in den Hinter-
türen zur Verfügung. Die Kindersicherung kann nur entsprechend
der folgenden Beschreibung mechanisch ein- bzw. ausgeschaltet
werden:
Kindersicherung einschalten
– Entriegeln Sie das Fahrzeug und öffnen Sie die Tür, die gesichert
werden soll.
– Drehen Sie bei geöffneter Tür den Schlitz mit dem Fahrzeug- schlüssel bei der linken Tür im Uhrzeigersinn und bei der rechten
Tür gegen den Uhrzeigersinn ⇒Abb. 61 , ⇒ Abb. 62.
Kindersicherung ausschalten
– Entriegeln Sie das Fahrzeug und öffnen Sie die Tür, bei der die Kindersicherung aufgehoben werden soll.
– Drehen Sie bei geöffneter Tür den Schlitz mit dem Fahrzeug- schlüssel bei der rechten Tür im Uhrzeigersinn und bei der linken
Tür gegen den Uhrzeigersinn ⇒Abb. 61 , ⇒ Abb. 62.Bei eingeschalteter Kindersicherung kann die Tür nur von außen geöffnet
werden. Die Kindersicherung wird entspr echend der vorstehenden Beschrei-
bung mit dem Schlüssel im Schlitz bei geöffneter Tür ein- bzw.
ausgeschaltet.
Abb. 61 Kindersicherung
in der linken TürAbb. 62 Kindersicherung
in der rechten Tür
alteaxl_0206_aleman Seite 100 Dienstag, 1. August 2006 6:47 18

Auf und zu101
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

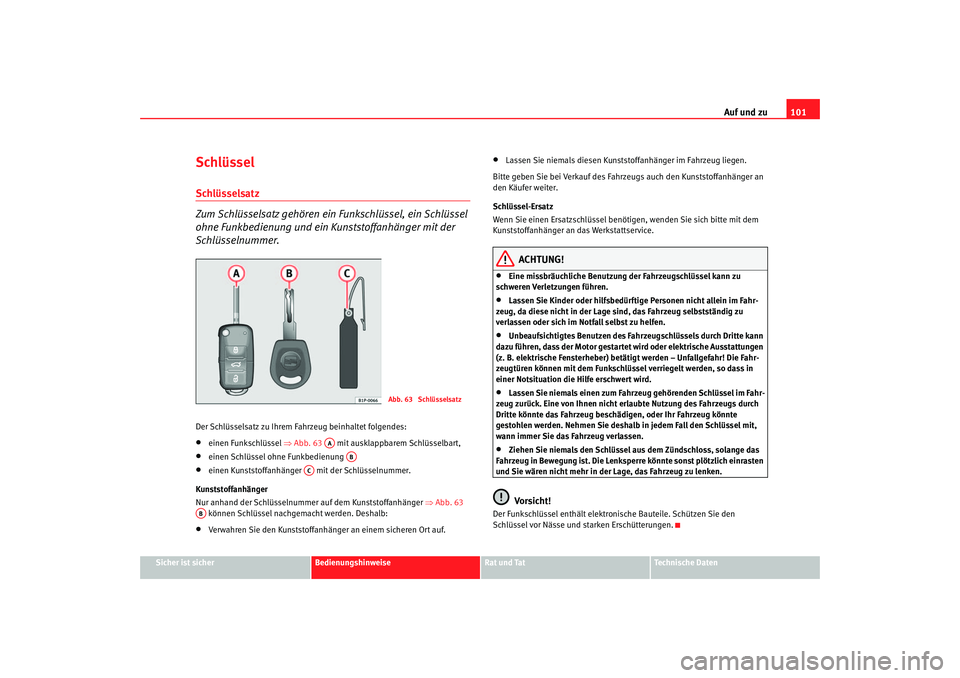

SchlüsselSchlüsselsatz
Zum Schlüsselsatz gehören ein Funkschlüssel, ein Schlüssel
ohne Funkbedienung und ein Kunststoffanhänger mit der
Schlüsselnummer.Der Schlüsselsatz zu Ihrem Fahrzeug beinhaltet folgendes:•
einen Funkschlüssel ⇒Abb. 63 mit ausklappbarem Schlüsselbart,
•
einen Schlüssel ohne Funkbedienung
•
einen Kunststoffanhänger mit der Schlüsselnummer.
Kunststoffanhänger
Nur anhand der Schlüsselnummer auf dem Kunststoffanhänger ⇒Abb. 63
können Schlüssel nachgemacht werden. Deshalb:
•
Verwahren Sie den Kunststoffanhänger an einem sicheren Ort auf.
•
Lassen Sie niemals diesen Kunststoffanhänger im Fahrzeug liegen.
Bitte geben Sie bei Verkauf des Fahrzeugs auch den Kunststoffanhänger an
den Käufer weiter.
Schlüssel-Ersatz
Wenn Sie einen Ersatzschlüssel benötige n, wenden Sie sich bitte mit dem
Kunststoffanhänger an das Werkstattservice.
ACHTUNG!
•
Eine missbräuchliche Benutzung der Fahrzeugschlüssel kann zu
schweren Verletzungen führen.
•
Lassen Sie Kinder oder hilfsbedürftige Personen nicht allein im Fahr-
zeug, da diese nicht in der Lage sind, das Fahrzeug selbstständig zu
verlassen oder sich im Notfall selbst zu helfen.
•
Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels durch Dritte kann
dazu führen, dass der Motor gestartet wird oder elektrische Ausstattungen
(z. B. elektrische Fensterheber) betätigt werden – Unfallgefahr! Die Fahr-
zeugtüren können mit dem Funkschlüssel verriegelt werden, so dass in
einer Notsituation die Hilfe erschwert wird.
•
Lassen Sie niemals einen zum Fahrzeug gehörenden Schlüssel im Fahr-
zeug zurück. Eine von Ihnen nicht erlaubte Nutzung des Fahrzeugs durch
Dritte könnte das Fahrzeug beschädigen, oder Ihr Fahrzeug könnte
gestohlen werden. Nehmen Sie deshalb in jedem Fall den Schlüssel mit,
wann immer Sie das Fahrzeug verlassen.
•
Ziehen Sie niemals den Schlüssel aus dem Zündschloss, solange das
Fahrzeug in Bewegung ist. Die Lenksperre könnte sonst plötzlich einrasten
und Sie wären nicht mehr in der Lage, das Fahrzeug zu lenken.Vorsicht!
Der Funkschlüssel enthält elektronische Bauteile. Schützen Sie den
Schlüssel vor Nässe und starken Erschütterungen.
Abb. 63 Schlüsselsatz
AA
AB
AC
AB
alteaxl_0206_aleman Seite 101 Dienstag, 1. August 2006 6:47 18

Auf und zu

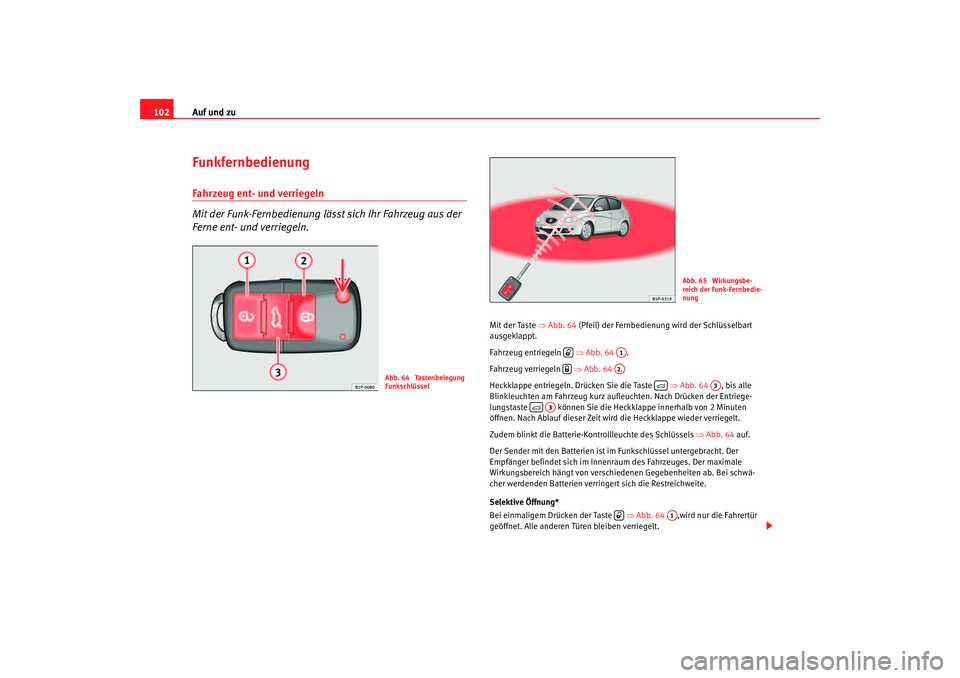

102FunkfernbedienungFahrzeug ent- und verriegeln
Mit der Funk-Fernbedienung lässt sich Ihr Fahrzeug aus der
Ferne ent- und verriegeln.
Mit der Taste ⇒Abb. 64 (Pfeil) der Fernbedienung wird der Schlüsselbart
ausgeklappt.
Fahrzeug entriegeln ⇒Abb. 64 .
Fahrzeug verriegeln ⇒Abb. 64
Heckklappe entriegeln. Drücken Sie die Taste ⇒Abb. 64 , bis alle
Blinkleuchten am Fahrzeug kurz aufleuchten. Nach Drücken der Entriege-
lungstaste können Sie die Heck klappe innerhalb von 2 Minuten
öffnen. Nach Ablauf dieser Zeit wird die Heckklappe wieder verriegelt.
Zudem blinkt die Batterie-Kontrollleuchte des Schlüssels ⇒Abb. 64 auf.
Der Sender mit den Batterien ist im Funkschlüssel untergebracht. Der
Empfänger befindet sich im Innenr aum des Fahrzeuges. Der maximale
Wirkungsbereich hängt von verschie denen Gegebenheiten ab. Bei schwä-
cher werdenden Batterien verringert sich die Restreichweite.
Selektive Öffnung*
Bei einmaligem Drücken der Taste ⇒Abb. 64 ,wird nur die Fahrertür
geöffnet. Alle anderen Tü ren bleiben verriegelt.
Abb. 64 Tastenbelegung
Funkschlüssel
Abb. 65 Wirkungsbe-
reich der Funk-Fernbedie-
nung

A1

A2.

A3

A3

A1
alteaxl_0206_aleman Seite 102 Dienstag, 1. August 2006 6:47 18
