CAN SYSTEM (TYPE 10)
LAN-493
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

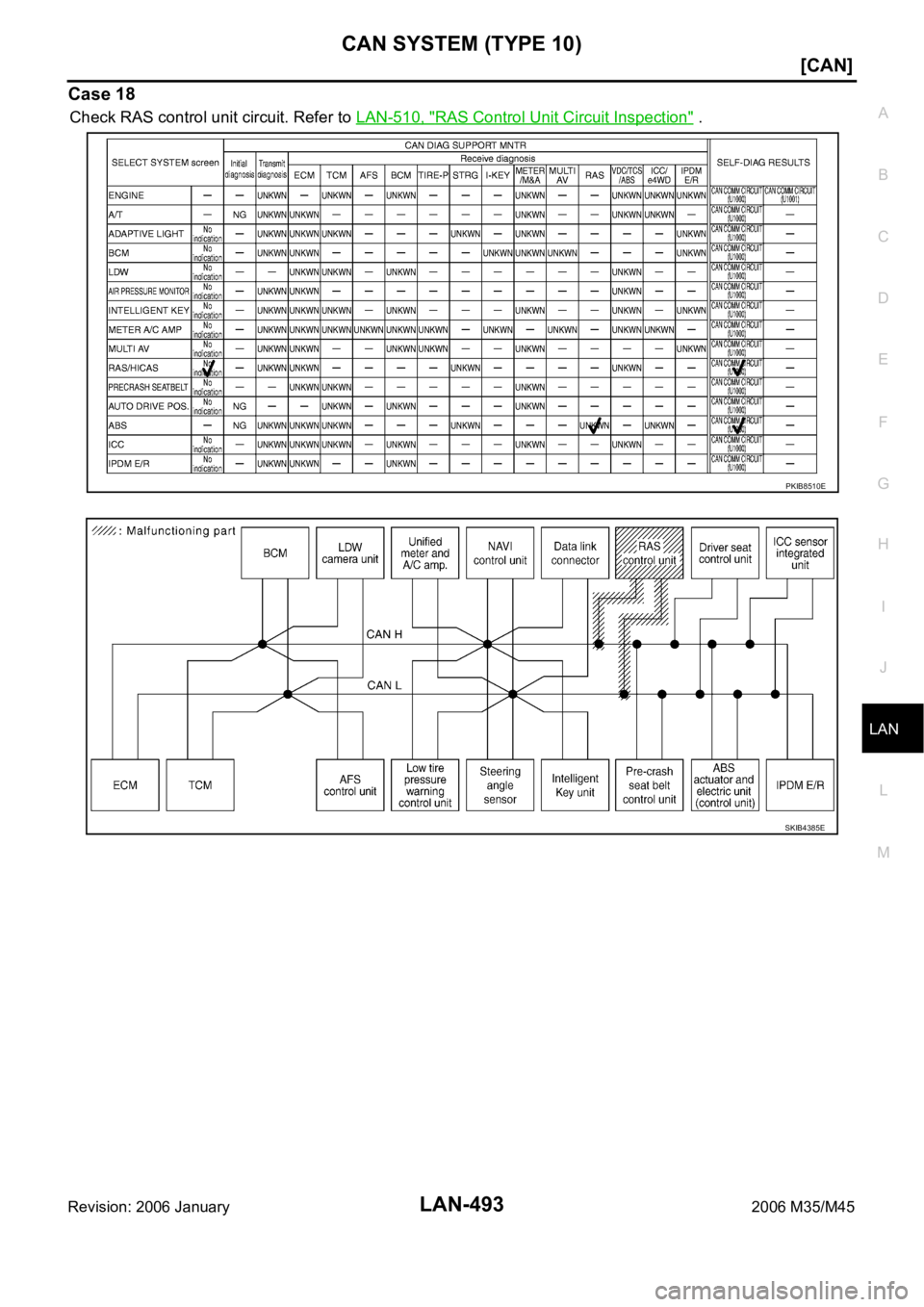

Case 18
Check RAS control unit circuit. Refer to LAN-510, "RAS Control Unit Circuit Inspection" .
PKIB8510E
SKIB4385E
Page 4163 of 5621
LAN-494
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45
Case 19
Check pre-crash seat belt control unit circuit. Refer to LAN-510, "Pre-Crash Seat Belt Control Unit Circuit
Inspection" .
PKIB8511E
SKIB4386E
Page 4164 of 5621
CAN SYSTEM (TYPE 10)
LAN-495
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45

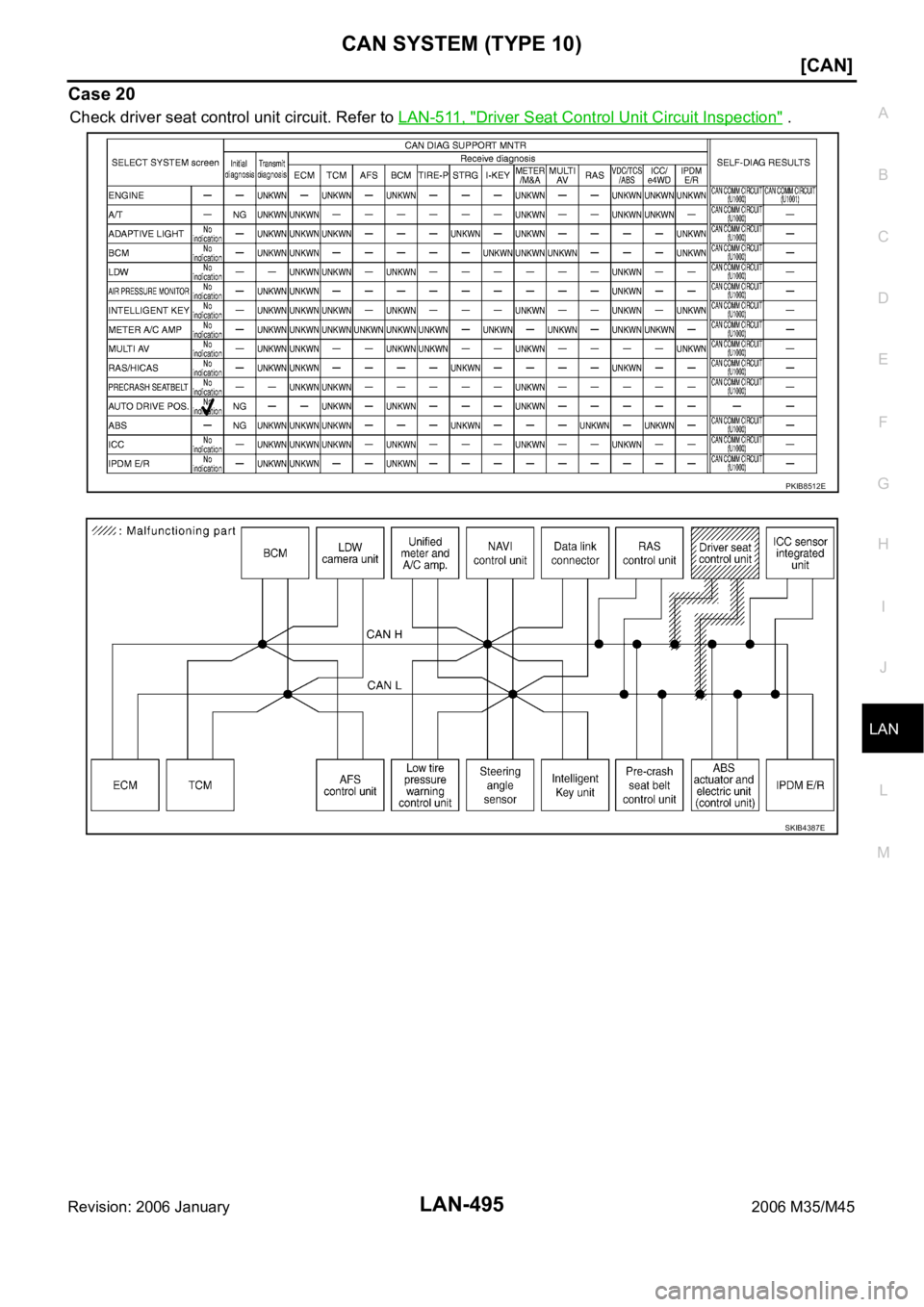

Case 20
Check driver seat control unit circuit. Refer to LAN-511, "Driver Seat Control Unit Circuit Inspection" .
PKIB8512E
SKIB4387E
Page 4165 of 5621
LAN-496
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45

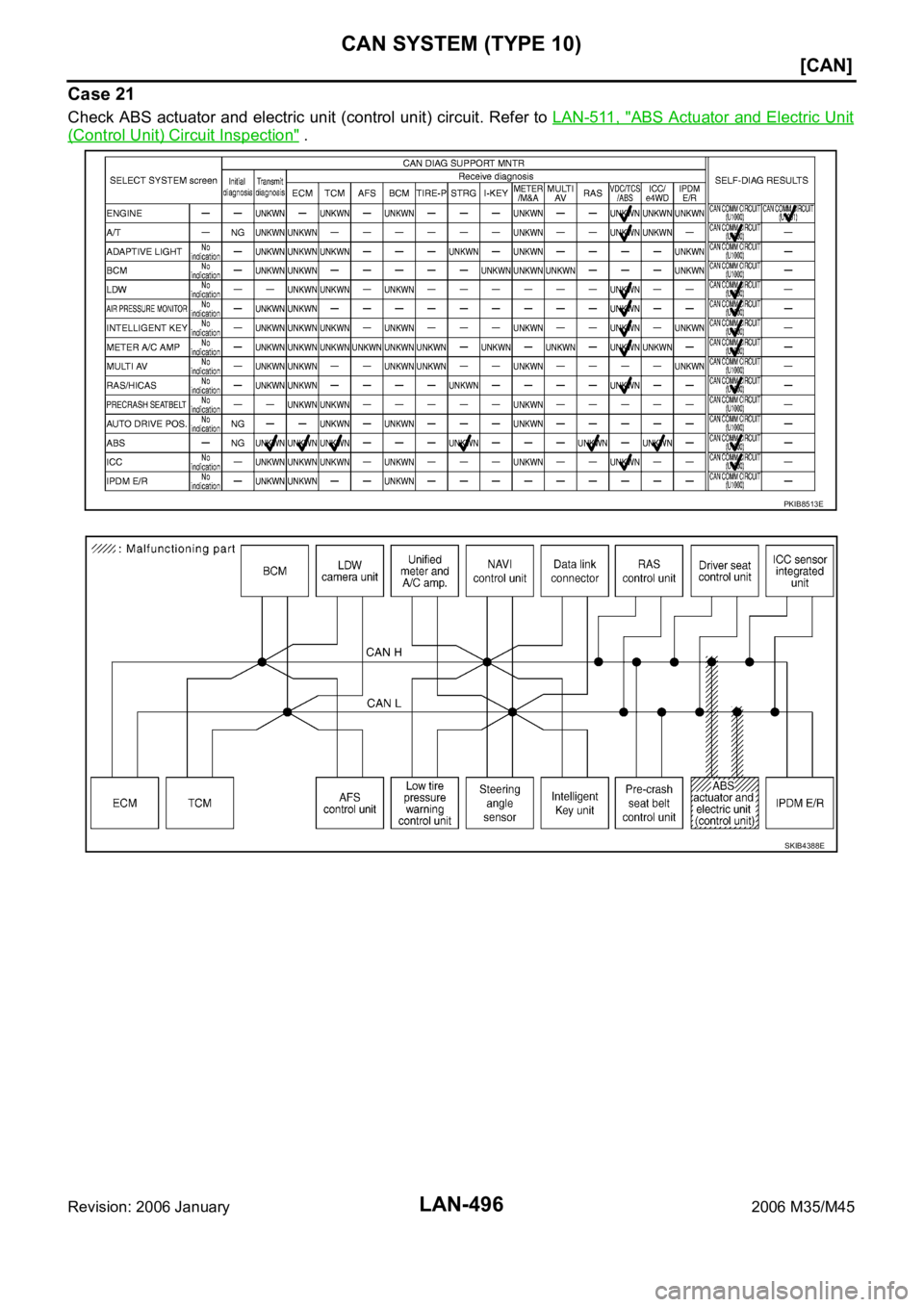

Case 21
Check ABS actuator and electric unit (control unit) circuit. Refer to LAN-511, "ABS Actuator and Electric Unit
(Control Unit) Circuit Inspection" .
PKIB8513E
SKIB4388E
Page 4166 of 5621
CAN SYSTEM (TYPE 10)
LAN-497
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 22
Check ICC sensor integrated unit circuit. Refer to.LAN-512, "ICC Sensor Integrated Unit Circuit Inspection" .
PKIB8514E
SKIB4389E
Page 4167 of 5621
LAN-498
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45

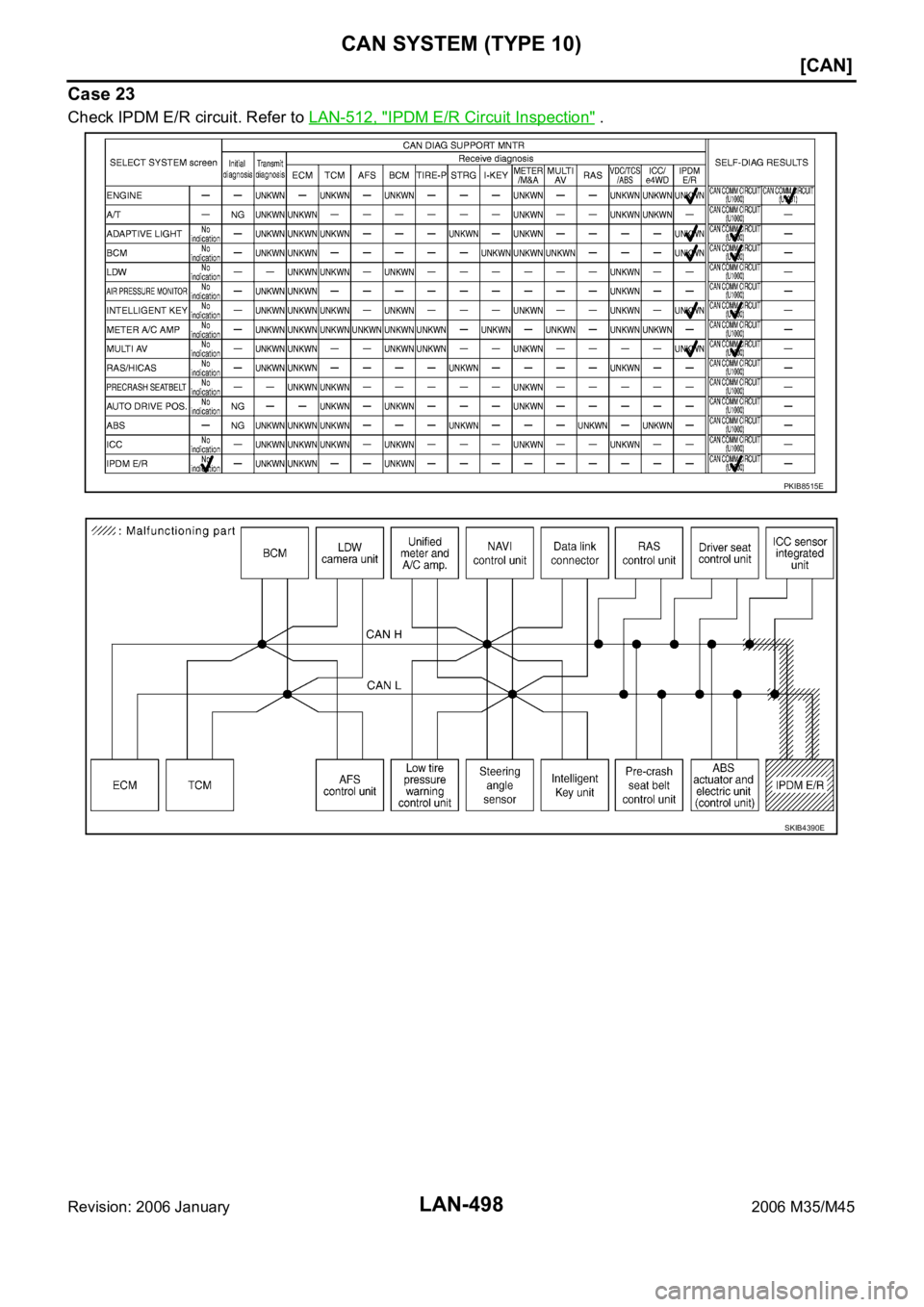

Case 23
Check IPDM E/R circuit. Refer to LAN-512, "IPDM E/R Circuit Inspection" .
PKIB8515E
SKIB4390E
Page 4168 of 5621
CAN SYSTEM (TYPE 10)
LAN-499
[CAN]
C
D
E
F
G
H
I
J
L
MA
B
LAN
Revision: 2006 January2006 M35/M45
Case 24
Check CAN communication circuit. Refer to LAN-513, "CAN Communication Circuit Inspection" .
Case 25
Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to LAN-520, "IPDM E/R Ignition Relay
Circuit Inspection" .
PKIB8516E
PKIB8517E
Page 4169 of 5621
LAN-500
[CAN]
CAN SYSTEM (TYPE 10)
Revision: 2006 January2006 M35/M45
Case 26
Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to LAN-520, "IPDM E/R Ignition Relay
Circuit Inspection" .
Inspection Between TCM and Data Link Connector CircuitNKS00442
1. CHECK CONNECTOR
1. Turn ignition switch OFF.
2. Disconnect the battery cable from the negative terminal.
3. Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).
–Harness connector M61
–Harness connector M62
OK or NG
OK >> GO TO 2.
NG >> Repair terminal or connector.
2. CHECK HARNESS FOR OPEN CIRCUIT
1. Disconnect harness connector M72 and harness connector M61.
2. Check continuity between harness connector (A) and harness
connector (B).
OK or NG
OK >> GO TO 3.
NG >> Repair harness.
PKIB8518E
AB
Continuity
Connector Terminal Connector Terminal
M7243H
M61 1 Yes
42H 2 Yes
PKIC0279E
