2006 Hyundai Santa Fe Manual do proprietário (in Portuguese)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35

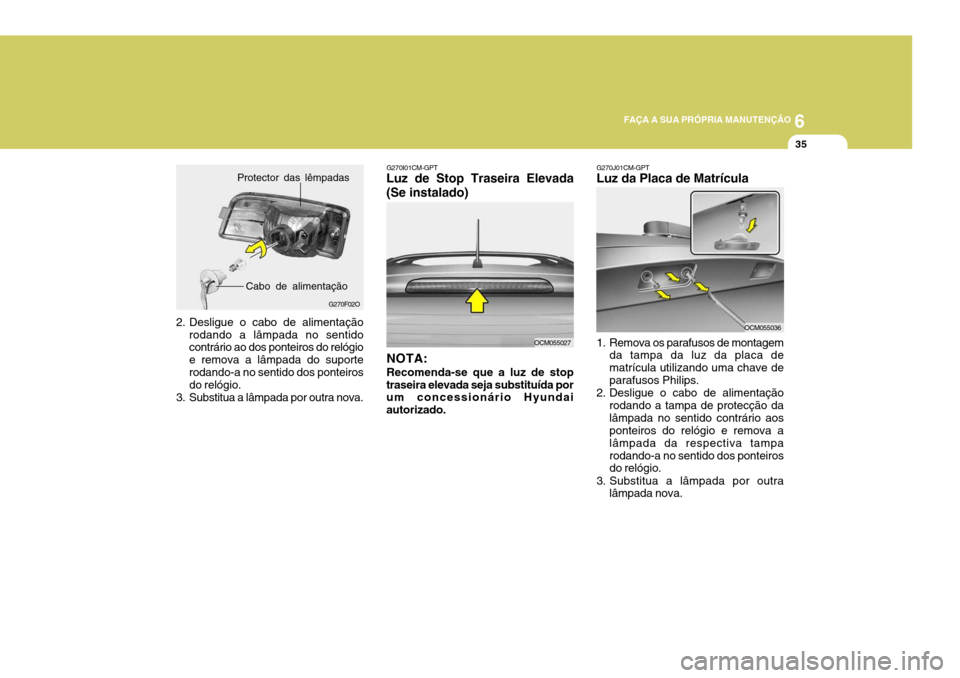

2. Desligue o cabo de alimentação rodando a lâmpada no sentido contrário ao dos ponteiros do relógio e remova a lâmpada do suporterodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra nova.
G270F02O
Protector das lêmpadas
Cabo de alimentação G270I01CM-GPT
Luz de Stop Traseira Elevada (Se instalado)
NOTA: Recomenda-se que a luz de stop
traseira elevada seja substituída por um concessionário Hyundai autorizado.
OCM055027 G270J01CM-GPT Luz da Placa de Matrícula
1. Remova os parafusos de montagem
da tampa da luz da placa de matrícula utilizando uma chave deparafusos Philips.
2. Desligue o cabo de alimentação
rodando a tampa de protecção dalâmpada no sentido contrário aos ponteiros do relógio e remova a lâmpada da respectiva tamparodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra lâmpada nova.
OCM055036

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
36
G270E01A-GPT

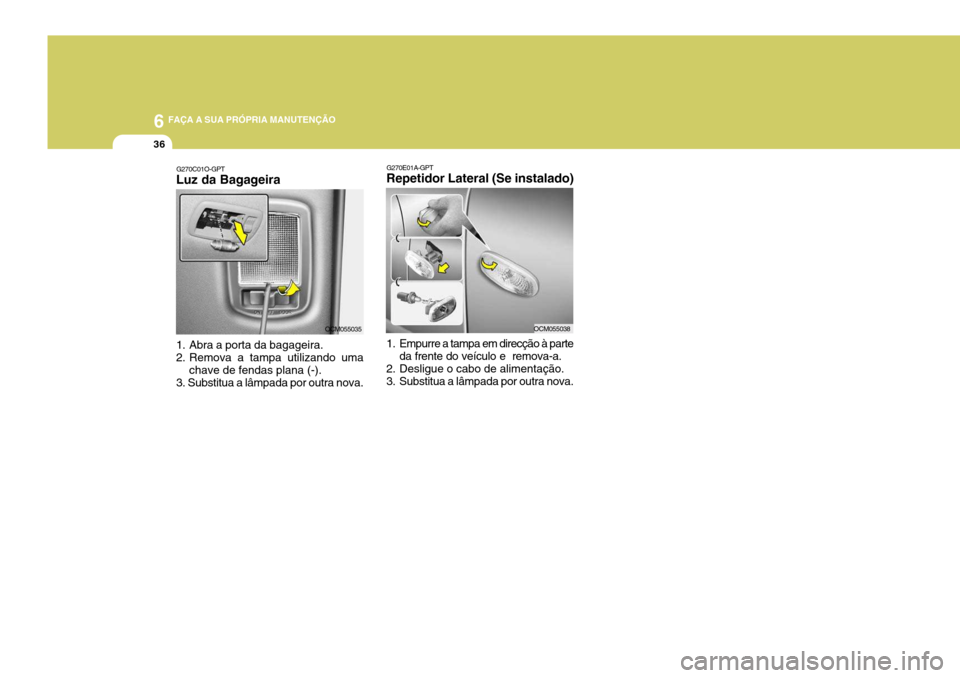

Repetidor Lateral (Se instalado)
1. Empurre a tampa em direcção à parte
da frente do veículo e remova-a.
2. Desligue o cabo de alimentação.
3. Substitua a lâmpada por outra nova.
OCM055038
G270C01O-GPT
Luz da Bagageira
OCM055035
1. Abra a porta da bagageira.
2. Remova a tampa utilizando uma chave de fendas plana (-).
3. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37
G270G01O-GPT

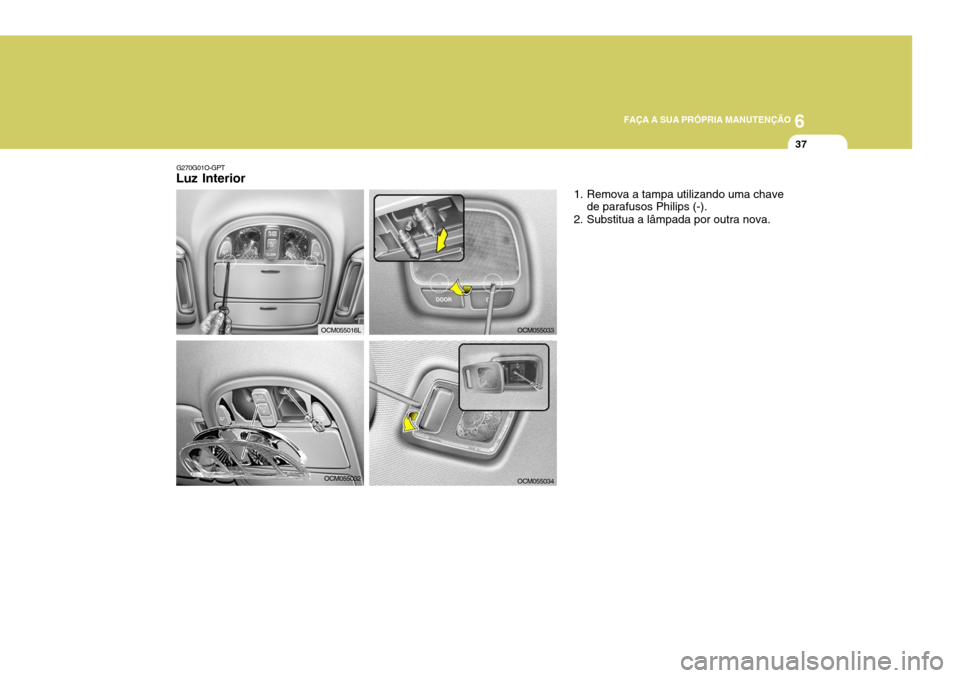

Luz Interior
1. Remova a tampa utilizando uma chavede parafusos Philips (-).
2. Substitua a lâmpada por outra nova.
OCM055032
OCM055033
OCM055034
OCM055016L

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
38
G270E02L
HTB284
3. Desligue o cabo de alimentação.
G270H01O-GPT

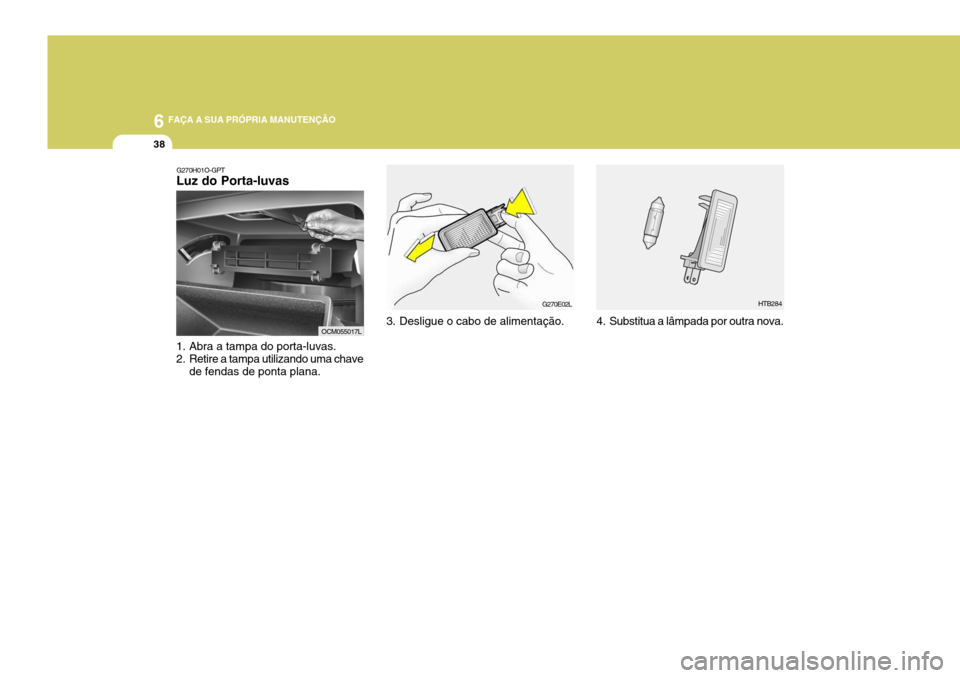

Luz do Porta-luvas
1. Abra a tampa do porta-luvas.
2. Retire a tampa utilizando uma chave
de fendas de ponta plana. OCM055017L
4. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
39

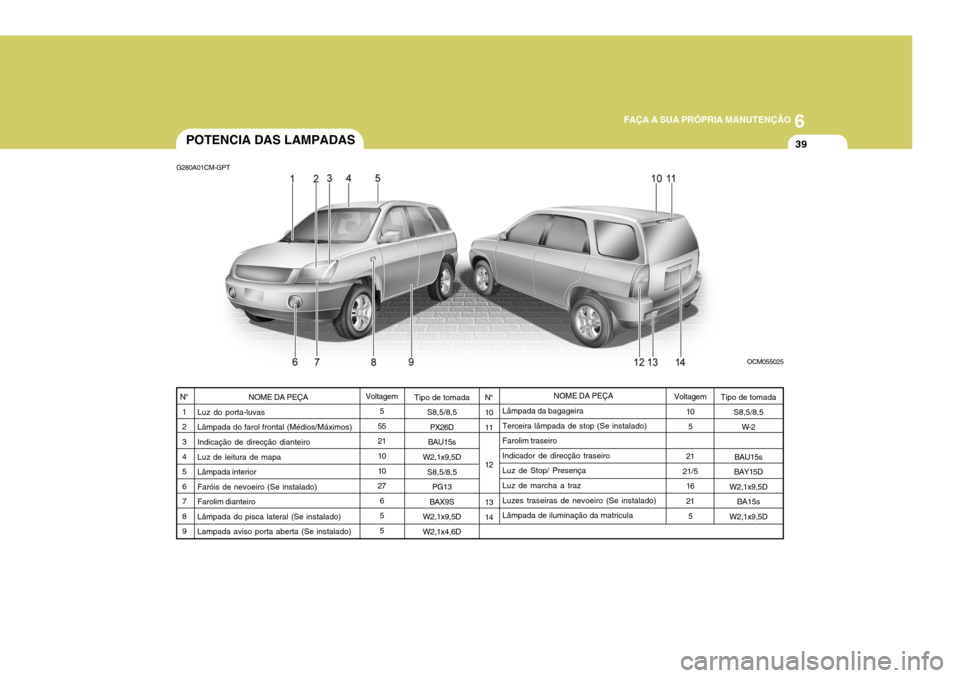

NOME DA PEÇA
Luz do porta-luvas Lâmpada do farol frontal (Médios/Máximos)Indicação de direcção dianteiro Luz de leitura de mapa Lâmpada interiorFaróis de nevoeiro (Se instalado)Farolim dianteiroLâmpada do pisca lateral (Se instalado)Lampada aviso porta aberta (Se instalado)
N°
123 4 56789POTENCIA DAS LAMPADAS
Voltagem5
55 21 10 1027 655
G280A01CM-GPT
Voltagem105
21
21/5 16 21
5
N°10 11 1213 14
OCM055025
NOME DA PEÇA
Lâmpada da bagageira Terceira lâmpada de stop (Se instalado)Farolim traseiroIndicador de direcção traseiroLuz de Stop/ PresençaLuz de marcha a traz Luzes traseiras de nevoeiro (Se instalado) Lâmpada de iluminação da matriculaTipo de tomada S8,5/8,5
W-2
BAU15s
BAY15D
W2,1x9,5D
BA15s
W2,1x9,5D
Tipo de tomada
S8,5/8,5
PX26D
BAU15s
W2,1x9,5D
S8,5/8,5 PG13
BAX9S
W2,1x9,5D W2,1x4,6D

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
40DESCRIÇÃO DO PAINEL DOS FUSÍVEIS
G200C01CM-GPT Compartimento do Motor
OCM055023
Note: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva. COMPONENTES PROTEGIDOS
CAIXA DE FUSÍVEIS GERADOR RELÉ DO AR CONDICIONADORELÉ RR HTD CAIXA DE JUNÇÕES I/P CAIXA DE JUNÇÕES I/PCAIXA DE JUNÇÕES I/P MÓDULO DE CONTROLO DO ABS, MÓDULO DE CONTROLO DO ESP, CONECTOR DE VERIFICAÇÃO MULTI-FUNÇÕESMÓDULO DE CONTROLO DO ABS, MÓDULO DE CONTROLO DO ESP, CONECTOR DE VERIFICAÇÃO MULTI-FUNÇÕES RELÉ DO DESEMBACIADORRELÉ DE CONTROLO DO MOTOR RELÉ DA BUZINA BOBINE DE IGNIÇÃO #1~#6 (GASOLINA), CONDENSADOR (GASOLINA), ECM (DIESEL)ECM (DIESEL), VÁLVULA DE SOLENÓIDE DE CONTROLO DE PURGA (GASOLINA), VÁL- VULA DO COLECTOR DE ADMISSÃO VARIÁVEL (GASOLINA), PCM (GASOLINA), VÁLVULA DE CONTROLO DO ÓLEO (GASOLINA)RELÉ DO VENTILADOR RAD RELÉ DO VENTILADOR CONDENSADOR #1, RELÉ DO VENTILADOR CONDENSADOR #2 SENSOR DA MASSA CAUDAL DE AR (GASOLINA), ACTUADOR EGR (DIESEL), SENSORDE OXIGÉNIO #1~#4 (GASOLINA), VÁLVULA DE SOLENÓIDE (DIESEL), PCM (GASOLINA), SENSOR DE POSIÇÃO DA ARVORE DE CAMES (DIESEL),ACTUADOR DA BORBOLETA DO ACELERADOR (DIESEL), CAIXA DE FUSÍVEIS (DIESEL)MÓDULO DO IMOBILIZADOR, INJECTOR #1~#6 (GASOLINA), PCM (GASOLINA), INTER- RUPTOR DA LUZ DE STOP (DIESEL), RELÉ DO A/C, RELÉ DA BOMBA DE COMBUSTÍVEL RELÉ DA BOMBA DE COMBUSTÍVELRELÉ MÉDIOS FAROL ESQUERDO RELÉ MÉDIOS FAROL DIREITO RELÉ FAROL NEVOEIRO DIANTEIRO
DESRIÇÃO DSLALT
A/CON
RR HTD
BLR
B+ #2
P/WDW
ABS #1 ABS #2
DEICER
ECU MAIN
HORN
IG COIL
SENSOR #3
RAD FAN
CON FAN
SENSOR #2 SENSOR #1
FUEL PUMP H/LP LO LH
H/LP LO RH
FR FOGCALIBRE DO
FUSíVEL125A 150A10A30A40A 50A 40A 40A 40A 15A 40A15A 20A 15A 40A 30A 15A 10A 15A 15A15A 10A

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
41
CALIBRE DO FUSíVEL 10A 25A20A 10A 40A 40A50A 20A 15A10A 10A10A10A 10A 10A 10A10A 15A 20A25A 30A COMPONENTES PROTEGIDOS
CAIXA DE JUNÇÕES I/P RELÉ LIMPA-VIDROS FR, RELÉ DO SENSOR DE CHUVA, MOTOR DO LIMPA-VIDROS FRENTE, INTERRUPTOR MULTI-FUNÇÕES RELÉ FAROL MÁXIMOSFARÓIS, PAINEL DE INSTRUMENTOS INTERRUPTOR DA IGNIÇÃO INTERRUPTOR DA IGNIÇÃO, RELÉ DE ARRANQUECAIXA DE JUNÇÕES I/P RELÉ ATM (GASOLINA), ECM 4WD, RELÉ CONTROLO ATM (DIESEL) PCM (GASOLINA), TCM (DIESEL)GERADOR SENSOR DE VELOCIDADE DO VEÍCULO, PCM (GASOLINA), SENSOR CAUDAL DA MAS- SA DE AR (DIESEL), ECM (DIESEL), MÓDULO DE CONTROLO SEMI-ACTIVO (GASOLINA)RELÉ VENTILADOR CONDENSADOR #1, RELÉ VENTILADOR CONDENSADOR #2SENSOR VELOCIDADE DE ENTRADA, SENSOR VELOCIDADE DE SAÍDA, TCM (DIESEL), COMUTADOR GAMA DA TRANSMISSÃO, INTERRUPTOR FAROL DE MARCHA-ATRÁS MÓDULO DE CONTROLO DO ABS, MÓDULO DE CONTROLO DO ESP, SENSOR DE TAXAROTAÇÃO LATERAL, 4WD, ECM, INTERRUPTOR LUZ DE STOP (GASOLINA), CAIXA DE FUSÍVEIS (DIESEL), INTERRUPTOR DE AVISO DO FILTRO DE COMBUSTÍVEL (DIESEL), CAIXA DE FUSÍVEIS (DIESEL) CONECTOR DE VERIFICAÇÃO MULTI-FUNÇÕESFAROL COMBINADO TRASEIRO ESQUERDO, LUZ DE POSIÇÃO TRASEIRA ESQUERDA, FAROL COMBINADO TRASEIRO DIREITO, LUZ DE POSIÇÃO DIREITA, COMP DO POR- TA-LUVAS, CAIXA DE RELÉS DO ICM- - -- -
DESRIÇÃO H/LP
FR WIPER H/LP HI
H/LP HI IND
IGN #1 IGN #2B+ #1
AT M
TCU
ALT DSL
ECU
COOLING B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
42
G200E01CM-GPT Painel Interior
OCM055024
CALIBRE DOFUSíVEL 15A 25A 15A 10A15A 10A 10A 10A 30A 10A 15A 10A10A 10A10A 10A 10A COMPONENTES PROTEGIDOS
ISQUEIRO TOMADA DE CORRENTE DIANTEIRA, TOMADA DE CORRENTE TRASEIRA TOMADA DE CORRENTE CENTRALINTERRUPTOR DO RETROVISOR EXTERIOR, ÁUDIO, MÓDULO DE CONTROLO
DO TRAVAMENTO COM CHAVE ATM, RELÓGIO DIGITAL
INTERRUPTOR MULTI-FUNÇÕES, CONTROLO DO LIMPA-VIDROS TRASEIRO
SENSOR DE CHUVA
REÓSTATO, BCM, PAINEL DE INSTRUMENTOS MÓDULO DE CONTROLO DO A/C, SENSOR INTERIOR E DE HUMIDADE, RELÉ
DE ALTA VEL DO VENTILADOR, INTERRUPTOR A/C TRASEIRO, CAIXA DERELÉS ICM, SENSOR AQS SENSOR, CAIXA DE FUSÍVEIS (DIESEL), MOTOR DO TECTO DE ABRIR, RELÉ DO VENTILADOR, RETROVISOR ELECTRO- CROMADORELÉ DO VENTILADOR, MOTOR DO VENTILADOR, MÓDULO DE CONTROLO DO A/C MÓDULO DE CONTROLO DO A/CMÓDULO DE CONTROLO DO SRS
INTERRUPTOR DE CORTE PAB, PAINEL DE INSTRUMENTOS INTERRUPTOR DE EMERGÊNCIA
INTERRUPTOR MULTI-FUNÇÕES, SENSOR DO ÂNGULO DA DIRECÇÃO,
INTERRUPTOR ESP, CHAVE ATM, MÓDULO DE CONTROLO DE TRAVAMENTO, MÓDULO DO AQUECEDOR DO BANCOMÓDULO DO SENSOR DO NÍVEL DO ÓLEO, BCM
PAINEL DE INSTRUMENTOS, RESISTÊNCIA DE PRÉ-EXCITAÇÃO, BCM, GERADOR, MÓDULO DE CONTROLO SEMI-ACTIVO (GASOLINA)RELÉ DO ALARME CONTRA ROUBO
C/LIGHTER P/OUTLET P/OUTLET CTR
AUDIO #2
RR WIPER IMS
BCM #2
A/CON
BLOWER
A/CON SW A/BAG #1
A/BAG IND
T/SIG
ATM LOCK
BCM #1
CLUSTER
START
DESCRIÇÃO
