2006 Hyundai Santa Fe Manual do proprietário (in Portuguese)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
11

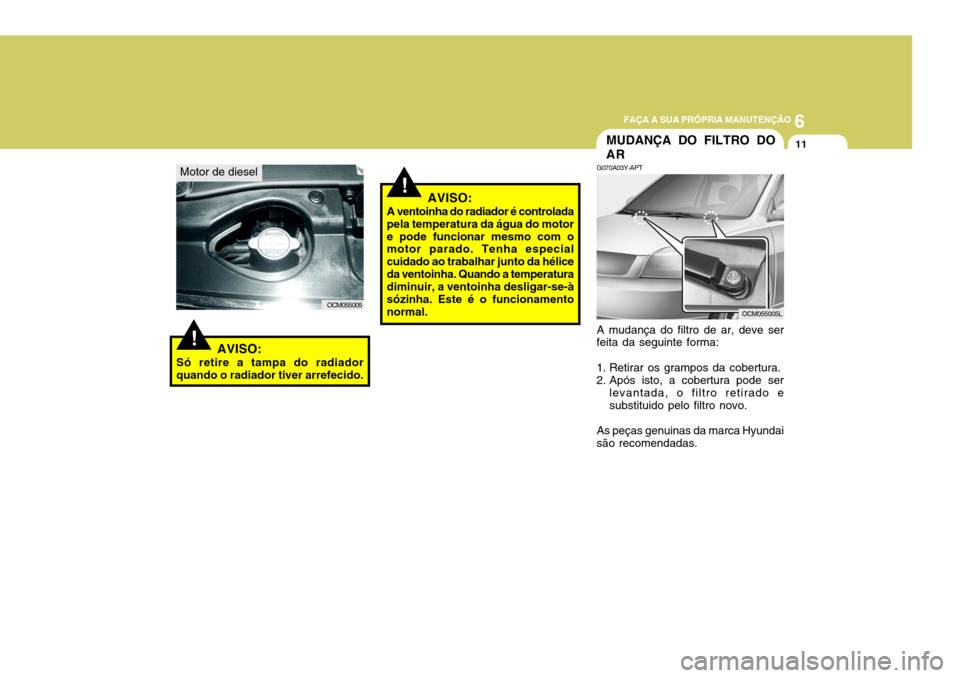

Motor de diesel
OCM055005
AVISO:
Só retire a tampa do radiador quando o radiador tiver arrefecido.!
!AVISO:
A ventoinha do radiador é controlada pela temperatura da água do motore pode funcionar mesmo com o motor parado. Tenha especial cuidado ao trabalhar junto da héliceda ventoinha. Quando a temperatura diminuir, a ventoinha desligar-se-à sózinha. Este é o funcionamentonormal.
MUDANÇA DO FILTRO DO AR
G070A03Y-APT A mudança do filtro de ar, deve ser
feita da seguinte forma:
1. Retirar os grampos da cobertura.
2. Após isto, a cobertura pode ser levantada, o filtro retirado e substituido pelo filtro novo.
As peças genuinas da marca Hyundai
são recomendadas. OCM055005L

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
12ESCOVAS LIMPA-PARABRISAS
G080A02A-APT As escovas do limpa-parabrisas devem ser inspeccionadas de tempo a tempo e limpas para retirar a película de pó esujidade acumuladas. Para limpá-las, deverá usar uma esponja com água limpa e sabão.Se as escovas deixam sulcos oumarcas no vidro, deverá substitui-laspor peças originais HYUNDAI ou equivalentes.
! CUIDADO:
o O funcionamento do motor, sem este elemento, pode causar um desgaste excessivo do motor.
o Ao remover o filtro de limpeza do ar, tenha cuidado para nãodeixar entrar poeiras e lixo naentrada de ar.Estes lixos e poeiras podemdanificar o filtro do ar.
OCM055005L
! CUIDADO:
o Não ponha a funcionar as escovas limpa-parabrisas com o parabrisas seco, encurtará a vida das escovas e pode riscar o vidro.
o Evitar o contacto da borracha com quaisquer produtosderivados de petróleo, comoóleo de motor, gasolina, etc.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
13
Instalar uma nova escova no limpa pára-brisas
HHR5050
1. Coloque uma nova escova no braço de accionamento e baixe-a até ao nível do braço de accionamento como mostrado no desenho.G080B01HR-GPT
Substituir as Escovas dos Limpa Pára-brisas
Para substituir as escovas dos limpa
pára-brisas, coloque os limpa pára- brisas na posição vertical. Remover as escovas dos limpa pára-brisas 1. Empurre para baixo a escova do limpa pára-brisas com o grampo de bloqueio (1) premido, para a soltar do braço de accionamento. HHR5048
(1)
2. Eleve um pouco a escova do limpa
pára-brisas e puxe-a para cima. HHR5049

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
14ABASTECIMENTO DO DEPÓSITO LÁVA PÁRA-BRISAS
G090A01CM-GPT O depósito láva pára-brisas proporciona água para o pára-brisas. Líquido deboa qualidade deve ser usado no depósito. O nível de líquido deve ser verificado mais frequentemente emcondições desfavoráveis de tempo, ou quando usar com mais frequência o sistema de lavagem. A capacidade dodepósito de lavagem é de 4,6 litros (4,86 U.S. quartos). OCM055028L
2. Puxe a escova do limpa pára-brisas
para cima até ouvir um estalido que indica que esta encaixou naextremidade do braço de accionamento.
NOTA: Não deixe que o braço de accionamento bata contra o pára-brisas.
HHR5051
! CUIDADO:
o O anti-congelante do radiador (refrigerante do motor) não deve ser utilizado no sistema de lavagem do pára-brisas, poisdanificará a pintura.
o A alavanca do esguicho não deve ser accionada, quando o depósito se encontrar vazio. Pois poderá danificar a bombado limpa pára-brisas.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
15
AVISO:
o Os agentes do líquido de lavagem do pára-brisas contém algum teor de álcool, pelo que o líquidopode tornar-se inflamável em certas situações. Não faça faíscas nem chamas passíveis de entrarem contacto com o líquido de lavagem ou o seu depósito. Pode danificar o veículo ou ferir osseus ocupantes.
o O líquido de lavagem do pára- brisas é venenoso para pessoas e animais. Não o beba e evite o contacto directo com o líquido.Risco de lesões graves ou morte.!
G110B04A-APT Fluído Recomendado A caixa de velocidades automática do seu Hyundai foi especialmente concebida para funcionar com o fluído Genuíno da Hyundai ATF SP-III, DIA-MOND ATF SP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co. Os danoscausados por um fluído não especificado não estão cobertos pela garantia limitada do seu novo veículo.
VERIFICAR O ÓLEO DA TRANSMISSÃO AUTOMÁTICA
G110A01E-APT O óleo da transmissão automática
deve ser substituído aos intervalos especificados nos quadros demanutenção programada no capitulo n° 5.
NOTA: Normalmente o fluído da
transmissão automática é encarnado. À medida que os quilómetros vão aumentando, o fluído adquire gradualmente umtom encarnado escuro. Esta mudança de cor é normal e
não deve ser utilizada como critériopara a mudança do fluído da transmissão.
Deve substituir o fluído da
transmissão automática de acordo com os intervalos especificadosno plano de manutenção do veículo na secção 5.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
16
1. Abra o capot, tendo o cuidado de
manter as mãos e a roupa longe das peças em movimento.
OCM055006
2. Retire a varinha da caixa, limpe-a bem e torne a inseri-la até ao fundo, e retire-a de novo. Verifique, agora o nível de fluído da varinha.Deverá estar na marca “HOT” da varinha.
!
G110D02O-GPT
Para verificar o nível de fluído da caixa automática
Estacione o carro em solo nivelado com o Parking accionado. Para verificar o nível, o fluído deve estar à temperatura normal de funcionamentoe o motor ao ralenti.
OCM053004
Quando o motor está inactivo, accione os travões e mova a alavanca de velocidades de "P" para cada umadas suas outras posições - "R", "N", "D" e depois volte a "N" ou "P". Com o motor ainda ao ralenti:
G110C01CM-GPT Capacidade do óleo da caixa: Vernas página 9-4
AVISO:
O nível do oleo da caixa deverá ser verificado quando o motor se encontra na temperatura normal defuncionamento. Isto significa que o motor, o radiador, o sistema de escape, etc. estão muito quentes,pelo que deverá tomar as maiores precauções, para não se queimar.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
17
!!
OCM055037L

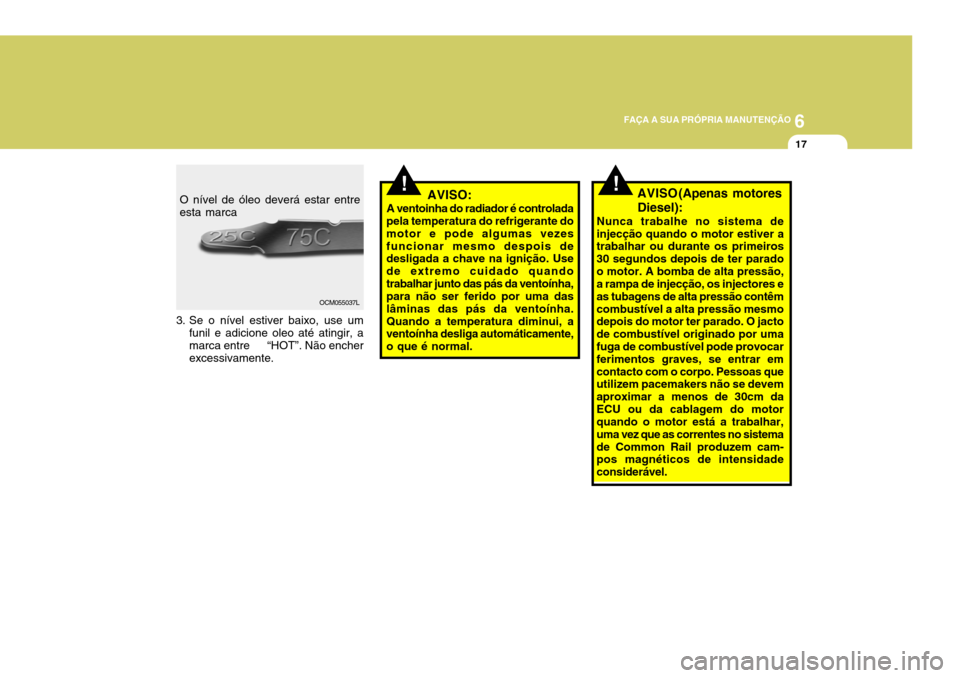

O nível de óleo deverá estar entre
esta marca
3. Se o nível estiver baixo, use um funil e adicione oleo até atingir, a marca entre “HOT”. Não encher excessivamente. AVISO:
A ventoinha do radiador é controlada
pela temperatura do refrigerante do motor e pode algumas vezesfuncionar mesmo despois de desligada a chave na ignição. Use de extremo cuidado quandotrabalhar junto das pás da ventoínha, para não ser ferido por uma das lâminas das pás da ventoínha.Quando a temperatura diminui, a ventoínha desliga automáticamente, o que é normal. AVISO (Apenas motores Diesel):
Nunca trabalhe no sistema de injecção quando o motor estiver a trabalhar ou durante os primeiros 30 segundos depois de ter paradoo motor. A bomba de alta pressão, a rampa de injecção, os injectores e as tubagens de alta pressão contêmcombustível a alta pressão mesmo depois do motor ter parado. O jacto de combustível originado por uma fuga de combustível pode provocar ferimentos graves, se entrar emcontacto com o corpo. Pessoas que utilizem pacemakers não se devem aproximar a menos de 30cm daECU ou da cablagem do motor quando o motor está a trabalhar, uma vez que as correntes no sistemade Common Rail produzem cam- pos magnéticos de intensidade considerável.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
18
G120D01CM-APT
Para verificar o nível do óleo
É normal que o nível do fluido dos
travões desça um pouco à medida que as pastilhas dos travões se vão desgastando.
O nível de óleo de travões deverá ser
verificado periódicamente. O níveldeverá estar entre as marcas “MIN” e “MAX” inscrita de lado no reservatório.Se o nível estiver no “MIN” ou abaixo dessa marca, ateste cuidadosamente até atingir a marca “MAX”. Não enchademasiado. OCM055014
VERIFICAÇÃO DOS TRAVÕES
!
G120A01A-APT
CUIDADO:
Porque os travões são essenciais para o funcionamento seguro daviatura, suge-rimos que estes sejam verificados e inspeccionados pelo Serviço deAssistência HYUNDAI. Os travões deverão ser verificados e inspeccionados quanto a desgastenos intervalos especificados no programa de manutenção do veículo Secção 5.
! G120B01A-APT
Verificação do nível do óleo dos travões
AVISO:
Use precaução quando manejar o óleo de travões. Este ao entrar em contacto com os olhos podecausar graves problemas. Danificará também a pintura do seu carro se não fôr removidoimediatamente. G120C02A-APT
Óleo de travões recomendado
Use apenas óleo hidráulico de travões, que satisfaça as especificações DOT3 ou DOT 4. Siga as instruções impressas na embalagem.
