2006 Hyundai Santa Fe Manual do proprietário (in Portuguese)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
19
Para adicionar òleo, limpar primeiro alguma sujidade que possa existir, seguidamente retire a tampa do reservatório. Lentamente, acrescenteo óleo. Não encha demasiado. Coloque a tampa com cuidado e aperte firmemente.
!
G120E02A-APT
Atestar o oleo dos travões
AVISOS:
Manuseie cuidadosamente o óleo
dos travões. Pode afectar a sua visão se este atingir os olhos. Usesó óleo DOT 3 ou DOT 4 em embalagem selada. Não deixe o reservatório aberto mais do que otempo suficiente para o encher. Isso evitará que caia sujidade ou húmidade que poderá danificar osistema de travões e causar o mau funcionamento dos mesmos.
CUIDADOS A TER COM O AR CONDICIONADO
G140A01A-APT
Mantenha o condensador limpo
O condensador do Ar Condicionado
(e o radiador do motor) deverão ser verificados periódicamente, por causa da acumulação da sujidade, insectosmortos, folhas, etc. Isso pode interferir com a eficiência da refrigeração. A limpeza deve fazer-se com umaescova e depois aplicar água com uma mangueira, tudo com o maior cuidado para evitar danos naslâminas.
!
SG140C1-FP
Verificação do refrigerante
1. Ponha o motor a trabalhar ao ralenti
acelerado durante alguns minutos e com o ar condicionado ajustado para uma das posições de maiorfrio.
2. Abra o capot e verifique através da
janelinha no topo do secador do ar condicionado (um cilindro preto, perto do condensador). Se existirespuma ou bolhas de ar contínuas, o refrigerante está abaixo do nível e deverá ser recarregado peloServiço de Assistência HYUNDAI.
CUIDADO:
Pôr o ar condicionado a funcionar
por períodos largos com orefrigerante abaixo do nível, podedanificar o compressor.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
20
SG140D1-FP Lubrificação Para lubrificar o compressor e os vedantes do sistema, o ar condicionado deverá ser posto a trabalhar semanalmente,pelo menosdurante 10 minutos. Isto é particularmente importante durante o Inverno, quando o sistema do arcondicionado não é usado.SUBSTITUIR O FILTRO DO AR CONDICIONADO
B145A01CM-GPT
(Para o Evaporador e Ventilador)(Se instalado)
O filtro do sistema de ar condicionado
está instalado em frente do evaporador, por trás do porta-luvas.
Este filtro reduz a quantidade de
agentes poluentes que entram noveículo.
1. Abra o porta-luvas e remova a tira de suporte do seu respectivo orifício.
2. Retire a fita de retenção do lado
direito da caixa do porta-luvas, através do orifício.
3. Desça a caixa do porta-luvas até à sua posição mais baixa.
OCM055010
OCM055009

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
21
4. Remova o filtro do sistema de ar
condicionado premindo os grampos existentes de cada lado. OCM055011
OCM055012
5. Instale um novo filtro do ar
condicionado empurrando-o para cima.
6. Execute as operações de instalação pela ordem inversa dadesmontagem. HNF2165
VERIFICANDO E SUBSTITUINDO OS FUSÍVEIS
G200A01A-APT
Substituição de um Fusível prin-cipal
Um fusível pode derreter devido a
uma sobrecarga eléctrica. Isto provém de um circuito eléctrico que se queima. (Pode ser provocado por uma passagem excessiva de corrente). Seisto acontecer muitas vezes, deverá ser visto pelo Serviço de Assistência HYUNDAI para determinar a causada anomalia, reparar o sistema e substituir o fusível. Os fusíveis principais, estão localizados junto àbateria, de muito fácil acesso para inspecção. OCM054003

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
22
CUIDADO:
Quando substituir um fusível prin- cipal, utilize apenas outro da mesma capacidade ou mesmo in- ferior. Nunca aplique um pedaçode fio ou um fusivel de maior capacidade. Isso poderia dar origem a graves avarias econstituiría risco de incêndio.
!
ZG200B1-AP
Substituição dos fusíveis dos acessórios A caixa de fusíveis para os faróis ou
outros acessórios eléctricos encontra- se na parte inferior do tablier, no lado do condutor. No interior da caixa de fusíveis, encontrará uma lista doscircuitos protegidos pelos fusíveis. Se alguma das luzes ou outro acessório não funciona, pode-se ter queimadoum fusível. Se o fusível se queimou, verá que o fio de metal, no interior do fusível se encontra queimada. Sesuspeita de fusível queimado, proceda da seguinte forma:
OCM054002 1. Desligue a ignição e todos os outros
interruptores.
2. Abra a caixa de fusíveis e examine cada um deles. Tire os fusíveis um a um, puxando-os para si (umapequena pinça para fusíveis encontra-se dentro da caixa, para simplificar esta operação).
3. Verifique todos os fusíveis, mesmo
que tenha encontrado um quelhe pareça queimado.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
23
4. Substitua o fusível queimado,
colocando com leve pressão um novo, com a mesma amperagem no lugar do anterior. O fusível deverá ficar perfeitamenteajustado. Se não ficar, peça para o substituirem no Serviço de Assistência HYUNDAI. Se não tiverum fusível sobressalente, poderá usar temporáriamente um da mesma amperagem ou inferior (instalado noradio ou no isqueiro, por exemplo). Lembre-se sempre, de substitui-los mais tarde. G200B02NF
!
CUIDADO:
Um fusível queimado indica que existe um problema no circuito eléctrico. Se substituir um fusível e ele se queima assim que se liga oacessório, o problema é grave e deverá ser referido ao seu Serviço de Assistência HYUNDAI, paradiagnóstico e reparação.Nunca substitua um fusível poroutra coisa que não seja um fusível com a mesma ou inferior amperagem. Um fusível de maioramperagem pode causar estragos ou provocar um incêndio. NOTA: Ver nas pág. 6-40 a descrição do painel de fusíveis.
1VQA4037
Bom Queimado

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
24VERIFICAÇÃO DA BATERIA
!
ZG210A1-AP
AVISO:
As baterias podem ser perigosas! Quando trabalhar com baterias,observe as seguintes precauções para evitar ferimentos graves: O liquido da bateria contém uma forte solução de ácido sulfúrico que é altamente corrosivo e venenoso. Tenha cuidado para não se salpicarcom o liquido. Se fôr atingido, faça imediatamente o seguinte:
OCM055016
3. Abra a tampa do painel do lado do
condutor e puxe para fora o conector do seccionador da alimentação.
4. Volte a introduzir o conector do
seccionador na direcção inversa.
NOTA:
o Se o dispositivo de ligação da corrente estiver retirado do painel de fusíveis, o alarme sonoro, o sistema audio, o relógio e asluzes interiores, etc., não funcionam. Após a substituição, há que regu- lar novamente os seguintes equipamentos: - Relógio digital - Computador de bordo - Sistema automático de aquecimento e refrigeração
- Sistema audio
o Apesar de o dispositivo de corrente estar retirado, a bateriapode continuar a descarregardevido ao funcionamento dos faróis ou de outros dispositivos eléctricos.
G200C01CM-GPT Seccionador de Alimentação Eléctrica O seu veículo está equipado com um seccionador da alimentação eléctrica que deve ser utilizado para evitar que a bateria se descarregue sempre queo veículo fique estacionado e sem funcionar durante um período prolongado. Execute o seguinteprocedimento antes de deixar o veículo estacionado durante um período prolongado.
1. Desligue o motor.
2. Desligue os faróis e as luzes de
presença traseiras.
OCM055026L

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
25
o Se o liquido atingir a sua pele, lave a área afectada com água pelo menos durante 15 minutos e recorra a assistência médica.
o Se o liquido atingir os seus olhos, lave-os com água e peçaassistência médica tão rápido quanto possível. Enquanto aguardaa assistência médica, continue a lavar os olhos com uma esponja embebida em água ou com umpano macio.
o Se engoliu o liquido, beba uma grande quantidade de água ou leite de magnésio, coma ovos crus ou beba azeite vegetal. Re- corraa assistência médica logo que possível.
Enquanto a bateria está a ser carregada (mesmo com o alternadordo automóvel ou com um carregador) produzem-se gases explosivos. Observe, sempre, estas precauçõespara evitar ferimentos:
o Carregue a bateria só em áreas ventiladas.
o Não permita chamas, faíscas ou
fumo na área.
o Mantenha as crianças longe dessa área.
!
G210B01Y-GPT
Verificação da bateria
Mantenha a bateria limpa. Alguma
evidência de corrosão à volta dos bornos ou terminais, deverá ser removida, usando uma solução deamoniaco e água. Depois dos terminais limpos e secos, cubra-os com massa de protecção. Paraverificar o nível de carga da bateria, veja os indicadores localizados no topo da bateria.
AVISO:Leia sempre com atençãoestas instruções quando manusear uma bateria. Mantenha os cigarros acesos e quaisquer outras chamas ou faíscas longe da bateria.O hidrogénio, que é umgás altamentecombustível, está sempre presente nas células das baterias e pode incendiar-se.Mantenha as baterias fora do alcance das crianças porque as baterias contêm ÁCIDO SULFÚRICO que émuito corrosivo.Não deixe que o ácido dabateria entre em contacto com a sua pele, olhos, vestuário ou tintas. Se salpicos do electrólito o atingirem nos olhos, lave os olhos com água du-rante pelo menos 15 minutos e procure de imediato assistênciamédica. Se possível, con- tinue a aplicar água com uma esponja ou um panoaté que possa receber assistência médica. Se o electrólito entrar em contacto com a sua pele, lave bem com água a áreaafectada.Se sentir dores ou umasensação de ardor, pro-cure assistência médica imediatamente.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
26
G220B01A-APT
Verificação da ventoínha
A ventoínha deverá funcionar
automáticamente logo que a temperatura aumente.
G220C01A-APT
Verificação da Ventoínha do Condensador do ArCondicionado
A ventoínha do Ar Condicionado

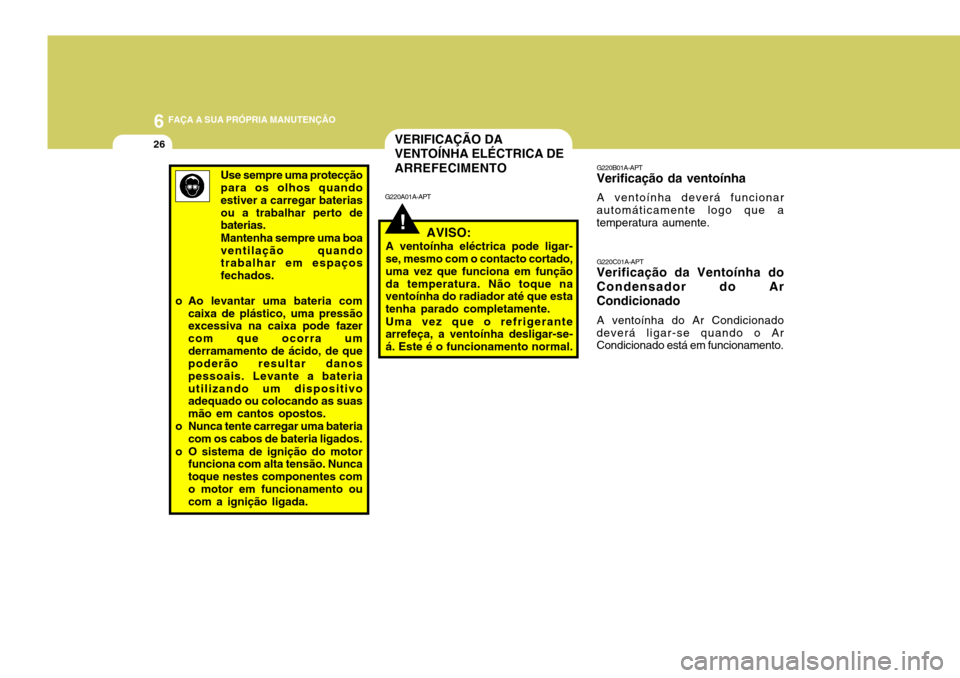

deverá ligar-se quando o Ar Condicionado está em funcionamento.VERIFICAÇÃO DA VENTOÍNHA ELÉCTRICA DE ARREFECIMENTO
!
G220A01A-APT
AVISO:
A ventoínha eléctrica pode ligar- se, mesmo com o contacto cortado, uma vez que funciona em funçãoda temperatura. Não toque na ventoínha do radiador até que esta tenha parado completamente. Uma vez que o refrigerante arrefeça, a ventoínha desligar-se- á. Este é o funcionamento normal.
Use sempre uma protecção para os olhos quando estiver a carregar bateriasou a trabalhar perto de baterias. Mantenha sempre uma boa ventilação quando trabalhar em espaços fechados.
o Ao levantar uma bateria com caixa de plástico, uma pressão excessiva na caixa pode fazer com que ocorra umderramamento de ácido, de que poderão resultar danos pessoais. Levante a bateriautilizando um dispositivo adequado ou colocando as suas mão em cantos opostos.
o Nunca tente carregar uma bateria
com os cabos de bateria ligados.
o O sistema de ignição do motor funciona com alta tensão. Nuncatoque nestes componentes como motor em funcionamento ou com a ignição ligada.
