2006 Hyundai Accent Manuale del proprietario (in Italian)

3- 2 IN CASO DI EMERGENZA
SD020A1-FT SE IL MOTORE NON PARTE
1. Se la Vostra vettura è dotata de cambio atuomatico, assicurateVi che la leva del selettore si in "N" o in "P" e il freno a mano inserito.
2. Controllate che i morsetti della batteria non siano ossidati e sianoben fissati.
SD020B1-FTSe il motore non gira o gira lentamente (all'avviamento)
D010C02A-ETT Se il motore gira normalmente
per l'avviamento, ma non si avvia
1. Controllare il livello del carburante.
2. Controllare tutti i connettori della bobina di accensione e delle candele (per i motori a benzina),oppure controllare tutti i connettori delle candelette ad incandescenza e il relativo relè (per i motori AD020D1-AT Se il motore si arresta durante la
marcia
1. Ridurre gradualmente la velocità, mantenende una traiettoria diritta. Accostare con cautela la macchina al bordo della strada, portandola inun punto sicuro.
2. Accendere le luci d'emergenza.
3. Provare ad accendere nuovamente il motore. Se non riparte, consultare la sezione "SE IL MOTORE NONSI RIAVVIA".
ATTENZIONE:
Se il motore non parte, cercate dievitare l'avviamento a spinta.
! 3. Accendete la luce interna. Se la
luce è debole e si spegne quando effettuate l'avviamento, significache la batteria è scarica.
4. Non spingete l'auto per farla partire,
ma seguite le istruzioni illustrate nelle pagine seguenti. diesel).Ricollegare saldamente iconnettori eventualmente staccati o allentati.
3. Controllare la tubazione del
carburante nel vano motore.
4. Se il motore continua a non avviarsi, rivolgersi ad un concessionarioHyundai oppure chiederel'intervento di un'officina meccanica qualificata.
D010B01A D010C01A

IN CASO DI EMERGENZA 3- 3
HLC4001
!
Batteria ausiliaria Batteriacomplet- amente scarica
D020A02A-ATT PARTENZA CON I CAVI
o Il gas prodotto dalla batteria du-
rante il collegamento cavi è esplosivo, tenete pertanto lontane eventuali fiamme.
o La batteria usata per il collegamento deve essere di 12 Volt. Se non nesiete sicuri, non usatela. o Per effettuare il collegamento dei
cavi con una batteria scarica, seguite attentamente questoprocedimento:
1. Se la batteria carica è installata su di un'altra vettura, assicurateVi chele due vetture non si tocchino.
2. Spegnete tutte le luci e gli accessori
in entrambe le vetture.
3. Attaccate i cavi nell'esatto ordine, come illustrato nel disegno.Collegate il polo positivo (+) dellabatteria in efficienza al polo positivo (+) della batteria scarica. Collegate il polo negativo (-) della batteria inefficienza alla parte metallica fissa del motore, lontano dalla batteria. Non collegate il cavo a nessun'altraparte mobile.
4. Avviate il motore dell'auto di soccorso e fatelo girare per alcuni minuti. questa operazione Vi assicurerà la corretta carica dellabatteria. Durante il collegamento fate girare il motore dell'auto di soccorso a circa 2000 giri/minuto.
5. Avviate normalmente il motore della Vostra vettura. A motore avviatolasciate i cavi collegati e fatelo
AVVERTENZA:
La partenza effettuata con i cavi elettrici può essere pericolosa. Seguite attentamente i nostriconsigli. girare a circa 2,000 giri/minuto per alcuni minuti.
6. Procedendo con cautela, rimuovere i cavi del collegamento volante invertendo l'ordine seguito percollegarli.
Se non conoscete il motivo per cui la batteria della Vostra vettura era scarica, fate controllare il circuito dicarica dal Vostro Concessionario. D030A02TB-ATT SE IL MOTORE SURRISCALDA Se l'indicatore della temperatura del liquido di raffreddamento segnala unsurriscaldamento e avvertite una perdita di potenza, probabilmente il motore è troppo caldo. In questo caso,seguite le istruzioni qui sotto riportate:
1. Accostate l'auto immediatamente.
2. Spostate la leva del selettore in "P" (c. automatico) o in folle (c.manuale) ed inserite il freno di stazionamento. Spegnete il condizionatore d'aria (se installato).

3- 4 IN CASO DI EMERGENZA
AVVERTENZA (Solo motore diesel):
Non intervenire mai sul sistema d'iniezione se il motore è avviato o prima che siano trascorsi 30 secondi da quando si è spento ilmotore. La pompa di alta pressione, il tubo comune, gli iniettori e i tubi di alta pressionesono soggetti a pressioni elevate anche dopo che il motore è stato spento. Il getto di carburanteprodotto da una perdita potrebbe causare gravi lesioni se dovesse venire a contatto con la pelle. Lepersone che portano un pacemaker dovranno rimanere a più di 30 cm di distanza dalla centralina ECU odal fascio cavi del vano motore mentre il motore sta girando, in quanto le alte correnti del sistemaCommon Rail producono campi magnetici considerevoli.
3. Se vi è una perdita del liquido di
raffreddamento e dal cofano esce vapore, fermate il motore. Nonaprite il cofano finchè non cessa la perdita del liquido e la fuoriuscita del vapore. Se invece non siverificano questi fenomeni, lasciate il motore acceso e controllate che la ventola di raffreddamento siaefficiente. Nel caso in cui non lo fosse, spegnete il motore.
4. Controllate che la cinghia della pompa dell'acqua sia efficiente. Controllate poi che dal radiatorenon esca il liquido di raffreddamento È condizione normale che il condizionatore d'aria scarichipiccole quantità di acqua fredda dovuta alla condensa.
AVVERTENZA:
Quando il motore gira, tenete lontano le mani ed i vestiti dalleparti mobili come le cinghie e la ventola.
!
5. In caso di rottura della cinghia o di perdite di liquido refrigerante, arrestate immediata-mente lavettura e rivolgeteVi al più vicino Concessionario Hyundai.
!
AVVERTENZA:
Non togliete il tappo del radiatore a
motore caldo. Il liquido di raffreddamento potrebbe uscire ecausare ustioni. 6. Se non si riesce a trovare la causa del surriscaldamento, attendere che la temperatura del motore diventinormale. Se si è consumato del refrigerante, versarne con cautela nella vaschetta (Pagina 6-8) perportare il livello fino al segno a metà strada.
7. RimetteteVi in marcia, prestando attenzione ad eventuali segni disurriscaldamento. Se il fenomeno si ripete, rivolgeteVi al VostroConcessionario Hyundai.!

IN CASO DI EMERGENZA 3- 5
ATTENZIONE:
Una diminuzione del liquido refrigerante indica che vi è una perdita nel circuito di raffreddamento ed è necessario unimmediato controllo presso il Vostro Concessionario Hyundai.!
B040B03A-GTT RUOTA DI SCORTA DI DIMENSIONI NORMALI Dopo la sostituzione di una ruota, controllate e regolate la pressionedella ruota installata. La pressione va controllata periodicamente (una volta al mese) emantenuta al livello specificato. Pressione della ruota di soccorso: SD050C1-FT Come rimuovere la ruota di
soccorso
Per estrarre la ruota di soccorso
rimuovete la vite di bloccaggio. Una volta riposta, assicurateVi che la vitesia fermamente avvitata. SD060A1-FT IN CASO DI FORATURA In caso di foratura:
1. Rallentate. Non cercate di frenare
poichè potreste perdere il controllo della vettura. Parcheggiate la vettura in piano, su di un terrenosufficientemente solido.
2. Quando la vettura è ferma, azionate i lampeggiatori di emergenza ed il freno di stazionamento; assicurateVi che la leva di selezionesia in "P" (c. automatico) o la retromarcia inserita (c. manuale).
3. Fate uscire i passeggeri dalla vettura.
4. Per sostituire il pneumatico, seguite le istruzioni riportate di seguito.
Dimensioni Pneumatici Pressione pneumatici, kPa (PSI)
175/70R13 185/60R14 185/55R15 Posteriore
207(30) 207(30) Anteriore
230(33)230(33)
Fino a 2 persone
Fino al carico
massimo ammesso
Posteriore
230(33)230(33)
Anteriore
207(30)220(32)
Motore
Benzina Diesel
HLC4011

3- 6 IN CASO DI EMERGENZA

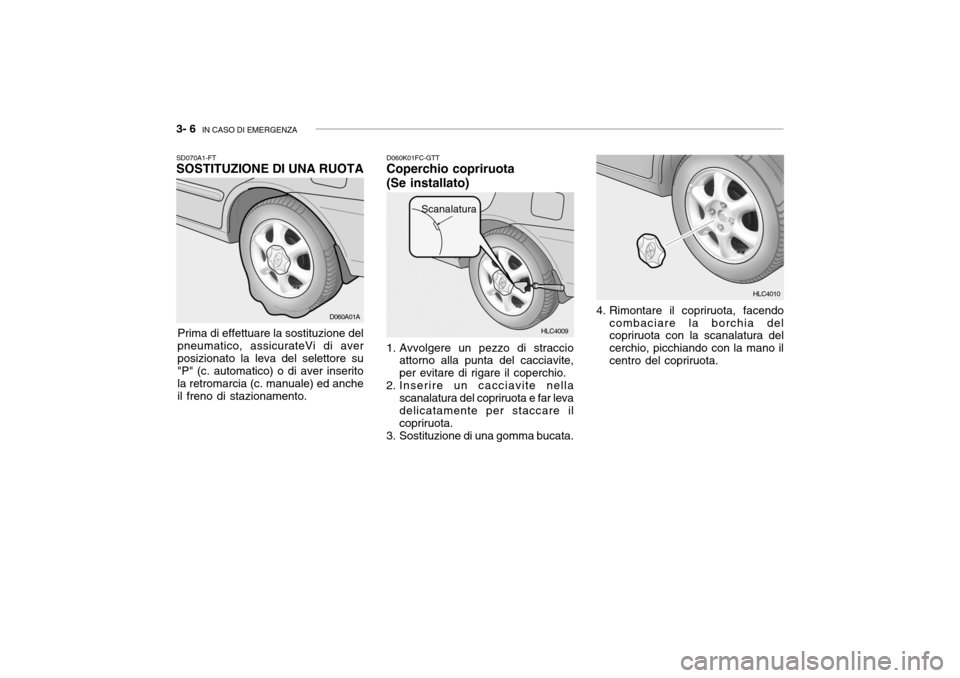

HLC4009
SD070A1-FT SOSTITUZIONE DI UNA RUOTA
Prima di effettuare la sostituzione del
pneumatico, assicurateVi di aver posizionato la leva del selettore su "P" (c. automatico) o di aver inserito la retromarcia (c. manuale) ed ancheil freno di stazionamento. D060K01FC-GTT Coperchio copriruota (Se installato)
1. Avvolgere un pezzo di straccio attorno alla punta del cacciavite, per evitare di rigare il coperchio.
2. Inserire un cacciavite nella
scanalatura del copriruota e far levadelicatamente per staccare il copriruota.
3. Sostituzione di una gomma bucata. 4. Rimontare il copriruota, facendo
combaciare la borchia delcopriruota con la scanalatura del cerchio, picchiando con la mano ilcentro del copriruota.
Scanalatura
D060A01A
HLC4010

IN CASO DI EMERGENZA 3- 7

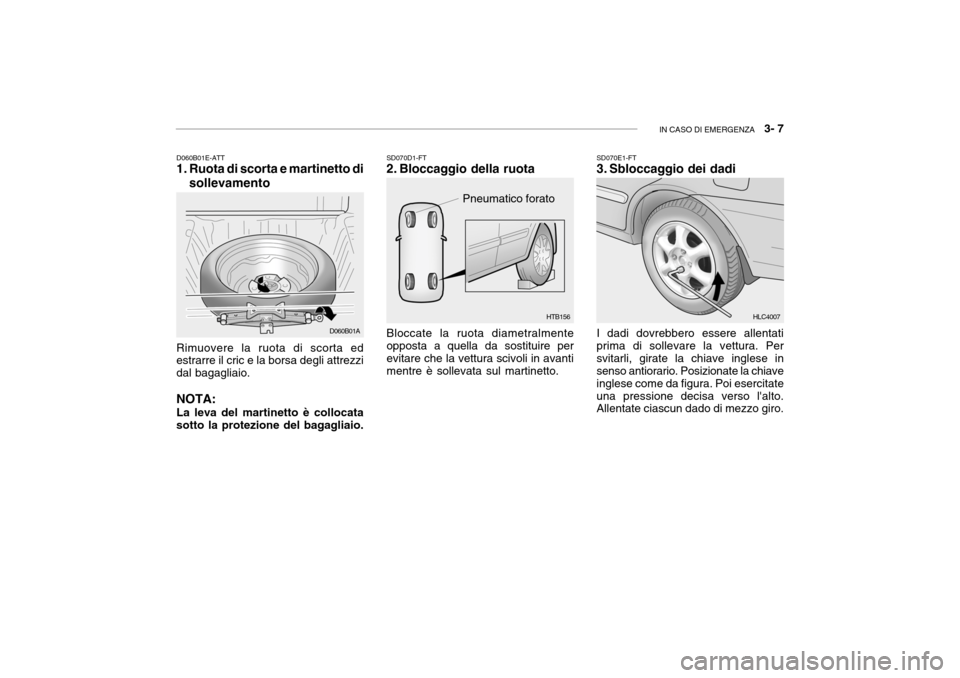

HTB156
D060B01E-ATT
1. Ruota di scorta e martinetto di
sollevamento
Rimuovere la ruota di scorta edestrarre il cric e la borsa degli attrezzi dal bagagliaio. NOTA: La leva del martinetto è collocata sotto la protezione del bagagliaio. SD070D1-FT
2. Bloccaggio della ruota Bloccate la ruota diametralmente opposta a quella da sostituire perevitare che la vettura scivoli in avanti mentre è sollevata sul martinetto.
SD070E1-FT
3. Sbloccaggio dei dadi I dadi dovrebbero essere allentati prima di sollevare la vettura. Persvitarli, girate la chiave inglese in senso antiorario. Posizionate la chiave inglese come da figura. Poi esercitateuna pressione decisa verso l'alto. Allentate ciascun dado di mezzo giro.
Pneumatico forato
D060B01A
HLC4007

3- 8 IN CASO DI EMERGENZA

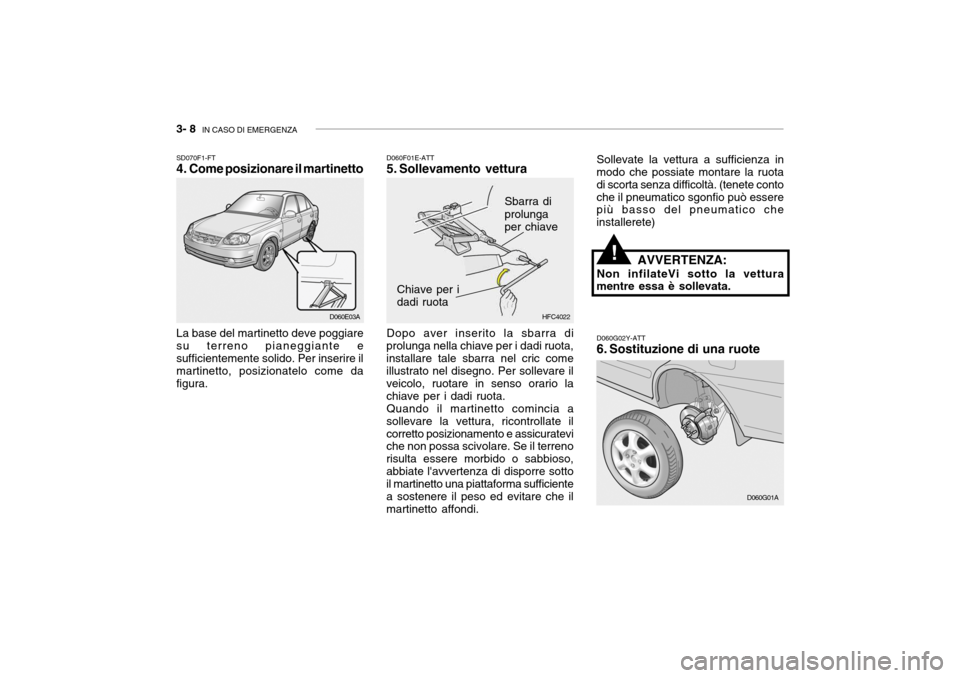

HFC4022
SD070F1-FT
4. Come posizionare il martinetto La base del martinetto deve poggiare su terreno pianeggiante esufficientemente solido. Per inserire il martinetto, posizionatelo come da figura. D060F01E-ATT
5. Sollevamento vettura Dopo aver inserito la sbarra di
prolunga nella chiave per i dadi ruota, installare tale sbarra nel cric come illustrato nel disegno. Per sollevare il veicolo, ruotare in senso orario lachiave per i dadi ruota. Quando il martinetto comincia a
sollevare la vettura, ricontrollate ilcorretto posizionamento e assicuratevi che non possa scivolare. Se il terreno risulta essere morbido o sabbioso,abbiate l'avvertenza di disporre sotto il martinetto una piattaforma sufficiente a sostenere il peso ed evitare che ilmartinetto affondi. Sollevate la vettura a sufficienza in
modo che possiate montare la ruotadi scorta senza difficoltà. (tenete contoche il pneumatico sgonfio può essere più basso del pneumatico che installerete)
AVVERTENZA:
Non infilateVi sotto la vettura
mentre essa è sollevata.
Sbarra di prolunga per chiave
Chiave per i dadi ruota
!
D060G02Y-ATT
6. Sostituzione di una ruote
D060E03A
D060G01A

IN CASO DI EMERGENZA 3- 9

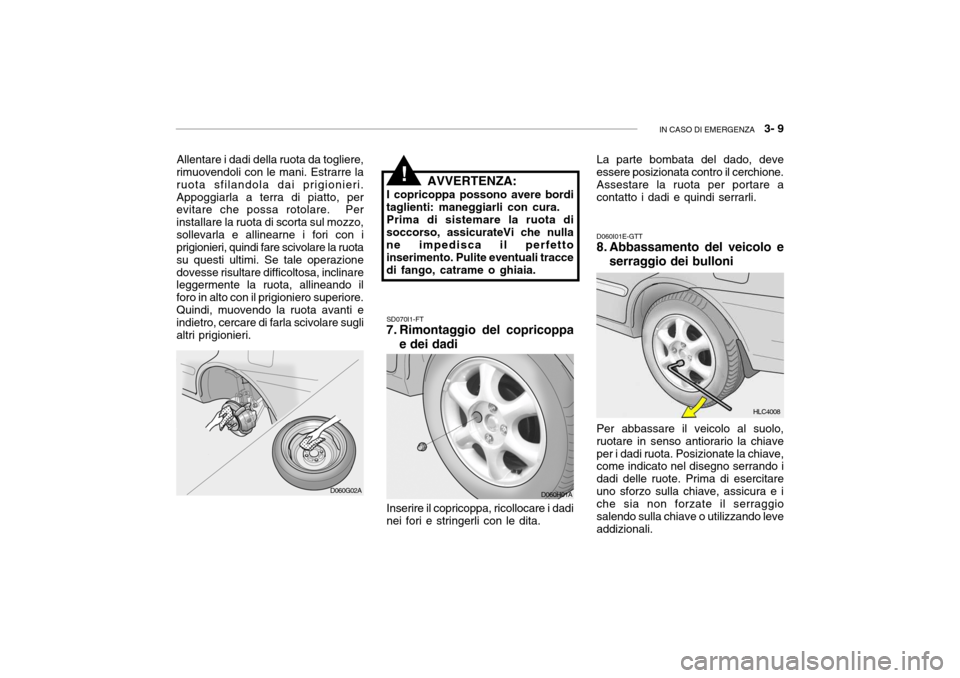

Allentare i dadi della ruota da togliere,
rimuovendoli con le mani. Estrarre la ruota sfilandola dai prigionieri.Appoggiarla a terra di piatto, per evitare che possa rotolare. Per installare la ruota di scorta sul mozzo,sollevarla e allinearne i fori con i prigionieri, quindi fare scivolare la ruota su questi ultimi. Se tale operazionedovesse risultare difficoltosa, inclinare leggermente la ruota, allineando il foro in alto con il prigioniero superiore.Quindi, muovendo la ruota avanti e indietro, cercare di farla scivolare sugli altri prigionieri. AVVERTENZA:
I copricoppa possono avere bordi
taglienti: maneggiarli con cura. Prima di sistemare la ruota di
soccorso, assicurateVi che nullane impedisca il perfetto inserimento. Pulite eventuali tracce di fango, catrame o ghiaia.
!
D060I01E-GTT
8. Abbassamento del veicolo e
serraggio dei bulloni
Per abbassare il veicolo al suolo, ruotare in senso antiorario la chiaveper i dadi ruota. Posizionate la chiave, come indicato nel disegno serrando i dadi delle ruote. Prima di esercitareuno sforzo sulla chiave, assicura e i che sia non forzate il serraggio salendo sulla chiave o utilizzando leveaddizionali.
SD070I1-FT
7. Rimontaggio del copricoppa
e dei dadi
Inserire il copricoppa, ricollocare i dadinei fori e stringerli con le dita. La parte bombata del dado, deve essere posizionata contro il cerchione. Assestare la ruota per portare a contatto i dadi e quindi serrarli.
D060G02AD060H01A
HLC4008
