2006 Alfa Romeo Brera/Spider Notice d'entretien (in French)

247
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Versions A B C D E F G H
2.2 JTS - 3.2 JTS - 4410 1000 2528 882 1341 1593 1830 1575
2.4 JTDM1579 () 1559 ()
DIMENSIONS
Les dimensions
sont exprimées en mm et
se rapportent à la voiture
équipée des
pneus fournis.
Petites variations de
mesure en présence de
pneus sur demande.
La hauteur s’entend
la voiture vide.
VOLUME COFFRE
A BAGAGES
Capacité: 220 dm3(ou bien 300
dm3en fonction des versions).
() Avec pneus 225/50 R17”
A0F0044mfig. 6

248
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

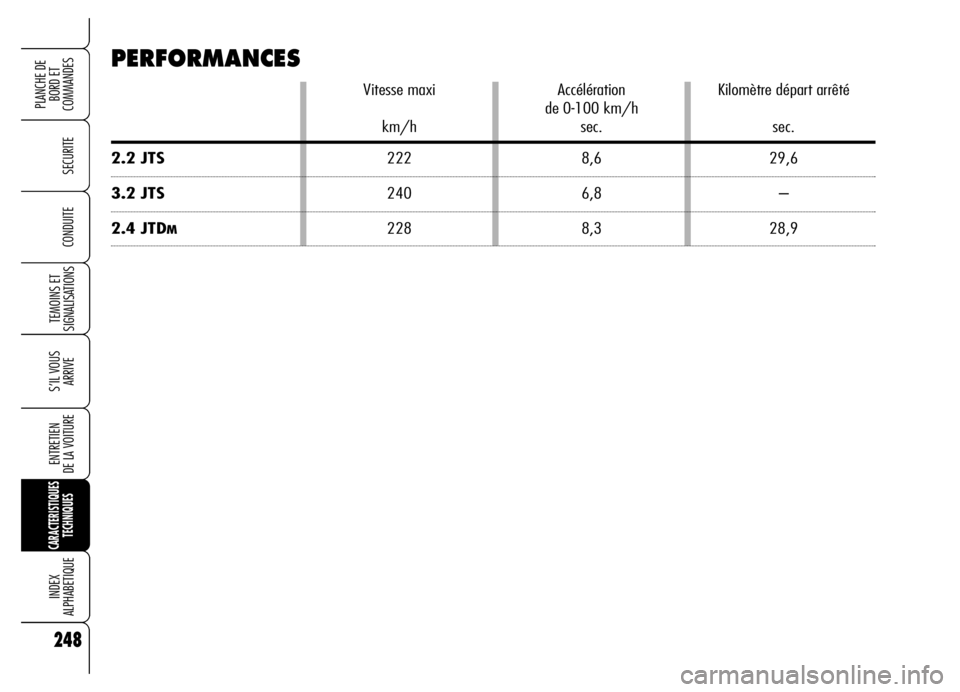

PERFORMANCES
Vitesse maxi Accélération Kilomètre départ arrêté
de 0-100 km/h
km/h sec. sec.
2.2 JTS222 8,6 29,6
3.2 JTS 240 6,8 –
2.4 JTDM228 8,3 28,9

249
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
2.2 JTS
1470
1200
1100
1890
420
1450
60
80
3.2 JTS
1630
1300
1100
2050
420
1500
60
80
2.4 JTDM
1600
1300
1100
2020
420
1500
60
80

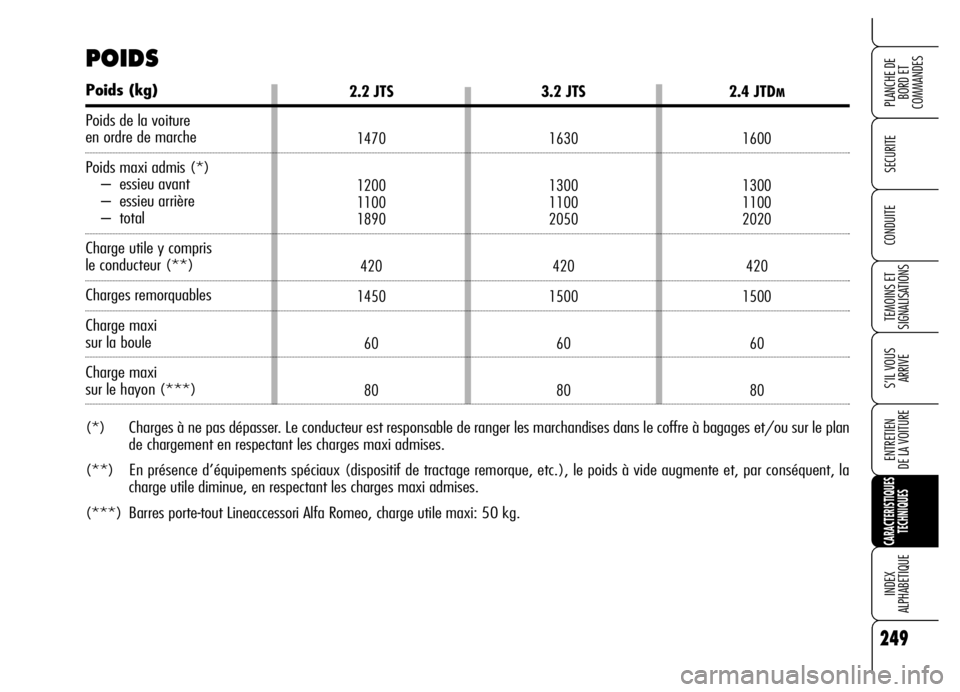

POIDS
Poids (kg)
Poids de la voiture
en ordre de marche
Poids maxi admis (*)
– essieu avant
– essieu arrière
– total
Charge utile y compris
le conducteur (**)
Charges remorquables
Charge maxi
sur la boule
Charge maxi
sur le hayon (***)
(*) Charges à ne pas dépasser. Le conducteur est responsable de ranger les marchandises dans le coffre à bagages et/ou sur le plan
de chargement en respectant les charges maxi admises.
(**) En présence d’équipements spéciaux (dispositif de tractage remorque, etc.), le poids à vide augmente et, par conséquent, la
charge utile diminue, en respectant les charges maxi admises.
(***) Barres porte-tout Lineaccessori Alfa Romeo, charge utile maxi: 50 kg.

250
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

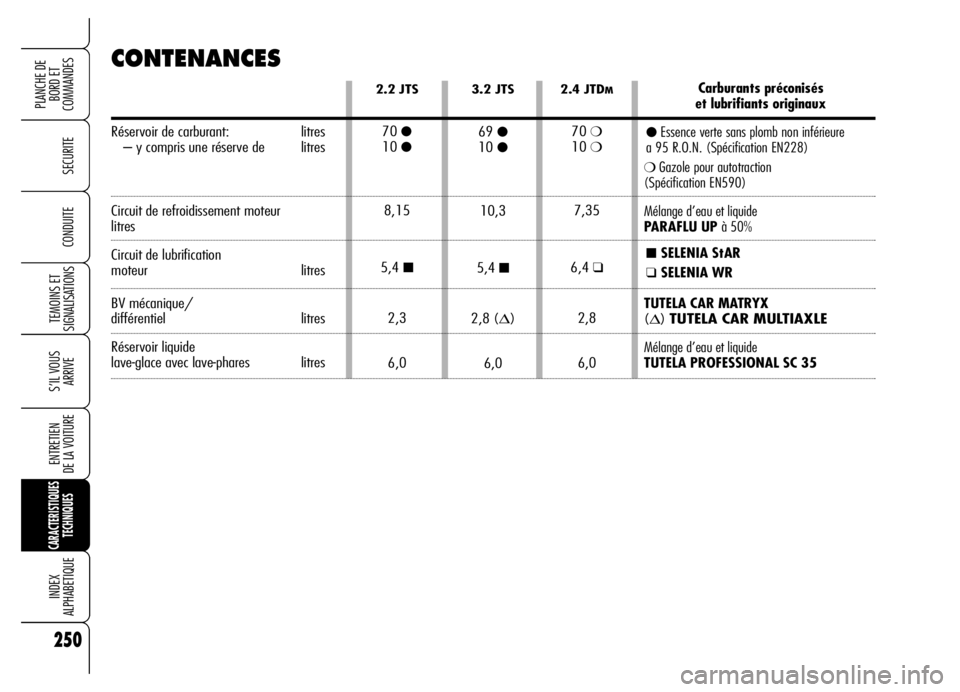

CONTENANCES
2.4 JTDM
70 ❍10 ❍
7,35
6,4
❑
2,8
6,0
2.2 JTS
70 10
8,15
5,4

2,3
6,0
3.2 JTS
69 10
10,3
5,4

2,8 (∆)
6,0
Réservoir de carburant: litres
– y compris une réserve de litres
Circuit de refroidissement moteurlitres
Circuit de lubrification
moteur litres
BV mécanique/
différentiel litres
Réservoir liquide
lave-glace avec lave-phares litres
Carburants préconisés
et lubrifiants originaux
Essence verte sans plomb non inférieure
a 95 R.O.N. (Spécification EN228)
❍Gazole pour autotraction
(Spécification EN590)
Mélange d’eau et liquide
PARAFLU UP à 50%
SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(∆) TUTELA CAR MULTIAXLE
Mélange d’eau et liquide
TUTELA PROFESSIONAL SC 35

251
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Lubrifiants à base synthétique de degré SAE 5W-40
qualification FIAT 9.55535-H2.
Lubrifiants à base synthétique de degré SAE 5W-40
qualification FIAT 9.55535-M2.SELENIA StAR
SELENIA WRSelon le Plan
d’Entretien Programmé
Selon le Plan
d’Entretien Programmé
Pour le fonctionnement correct des versions Multijet avec DPF, utiliser exclusivement le type de lubrifiant original. En cas d’urgence, si le produit ori-
ginal n’est pas disponible, n’effectuer qu’un seul appoint maximum de 0,5 l et se rendre, dès que possible, auprès Services Agréés Alfa Romeo.
En cas d’emploi de produits SAE 5W-40 non originaux, sont acceptés des lubrifiants aux performances minimum ACEA A3 pour les moteurs
essence, ACEA B4 pour les moteurs Diesel ; dans ce cas, les performances optimales du moteur ne sont pas garanties. L’emploi de produits
ayant des caractéristiques inférieures à ACEA A3 et ACEA B4 pourrait provoquer des dommages au moteur, non couverts par la garantie. Pour
des conditions climatiques particulièrement rigides, demander au Services Agréés Alfa Romeo le produit approprié de la gamme Selenia.
FLUIDES ET LUBRIFIANTS
CARACTERISTIQUES ET PRODUITS CONSEILLES
Emploi Caractéristiques qualitatives des fluides Fluides Intervalle
et lubrifiants pour un fonctionnement et lubrifiants de vidange
correct de la voiture originaux
Lubrifiants pour
moteurs à essence
Lubrifiants pour
moteurs diesel

252
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

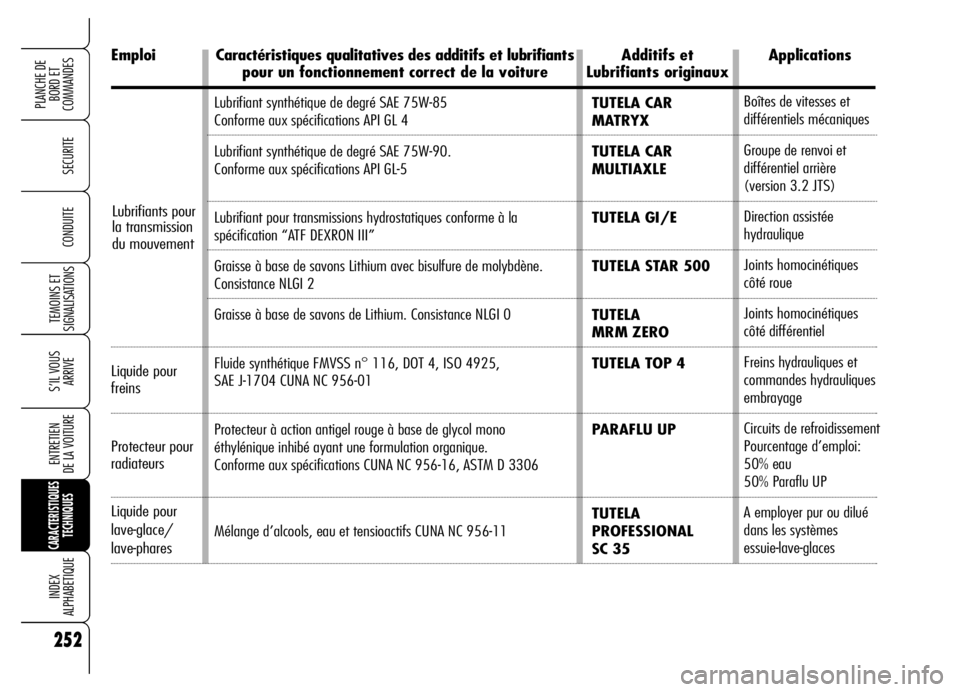

Lubrifiant synthétique de degré SAE 75W-85
Conforme aux spécifications API GL 4
Lubrifiant synthétique de degré SAE 75W-90.
Conforme aux spécifications API GL-5
Lubrifiant pour transmissions hydrostatiques conforme à la
spécification “ATF DEXRON III”
Graisse à base de savons Lithium avec bisulfure de molybdène.
Consistance NLGI 2
Graisse à base de savons de Lithium. Consistance NLGI 0
Fluide synthétique FMVSS n° 116, DOT 4, ISO 4925,
SAE J-1704 CUNA NC 956-01
Protecteur à action antigel rouge à base de glycol mono
éthylénique inhibé ayant une formulation organique.
Conforme aux spécifications CUNA NC 956-16, ASTM D 3306
Mélange d’alcools, eau et tensioactifs CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Boîtes de vitesses et
différentiels mécaniques
Groupe de renvoi et
différentiel arrière
(version 3.2 JTS)
Direction assistée
hydraulique
Joints homocinétiques
côté roue
Joints homocinétiques
côté différentiel
Freins hydrauliques et
commandes hydrauliques
embrayage
Circuits de refroidissement
Pourcentage d’emploi:
50% eau
50% Paraflu UP
A employer pur ou dilué
dans les systèmes
essuie-lave-glaces
Liquide pour
freins
Liquide pour
lave-glace/
lave-phares
EmploiCaractéristiques qualitatives des additifs et lubrifiantsAdditifs et Applications
pour un fonctionnement correct de la voiture Lubrifiants originaux
Protecteur pour
radiateursLubrifiants pour
la transmission
du mouvement

253
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
– cycle extra-urbain: comprenant
une simulation de parcours extra-urbain
de la voiture, de fréquentes accélérations
à tous régimes; la vitesse varie de 0 à
120 km/h;
– consommation mixte: elle est dé-
terminée par pondération d’environ
37% du cycle urbain et d’environ 63%
de celle du cycle extra-urbain.ATTENTION Le type de parcours,
les différentes situations de la cir-
culation, les conditions atmo-
sphériques, le style de conduite,
l’état de la voiture en général, le
niveau de finition/équipements/
accessoires, l’utilisation du cli-
matiseur, la charge de la voiture,
la présence d’une galerie de toit
et d’autres situations pénalisant
la pénétration aérodynamique ou
la résistance à l’avancement pro-
duisent des consommations en
carburant différentes de celles

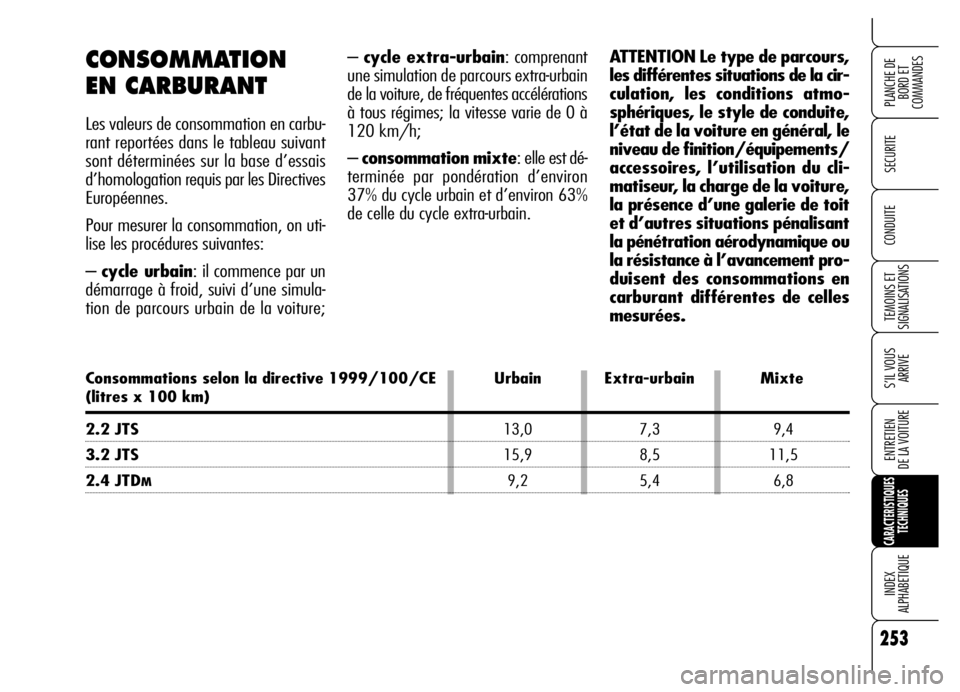

mesurées.CONSOMMATION
EN CARBURANT
Les valeurs de consommation en carbu-
rant reportées dans le tableau suivant
sont déterminées sur la base d’essais
d’homologation requis par les Directives
Européennes.
Pour mesurer la consommation, on uti-
lise les procédures suivantes:
– cycle urbain: il commence par un
démarrage à froid, suivi d’une simula-
tion de parcours urbain de la voiture;
Consommations selon la directive 1999/100/CE Urbain Extra-urbain Mixte
(litres x 100 km)
2.2 JTS13,0 7,3 9,4
3.2 JTS 15,9 8,5 11,5
2.4 JTDM9,2 5,4 6,8

254
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

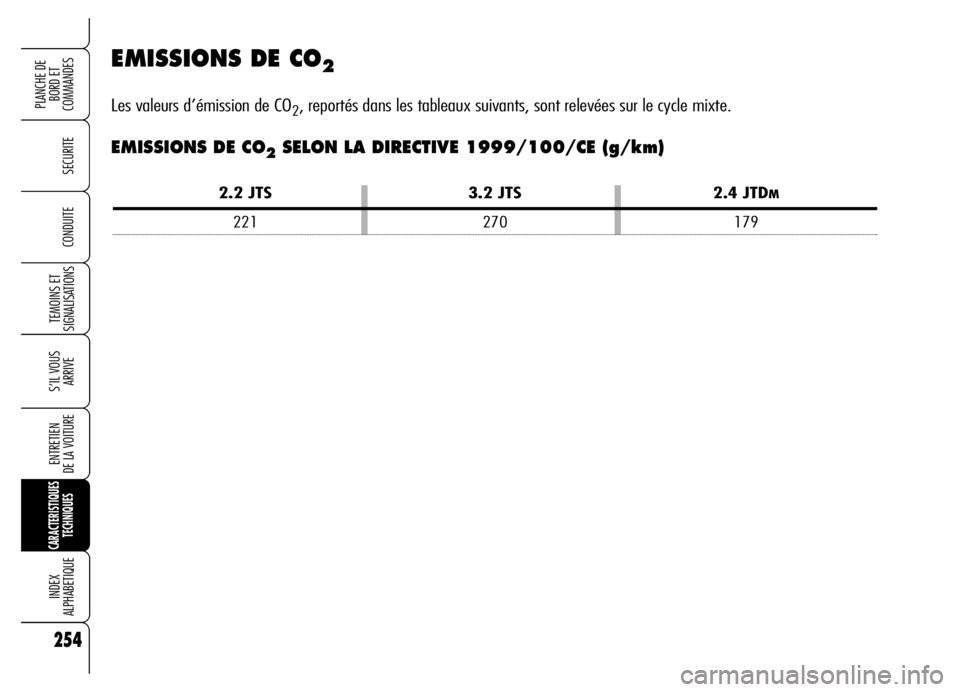

EMISSIONS DE CO2
Les valeurs d’émission de CO2, reportés dans les tableaux suivants, sont relevées sur le cycle mixte.
EMISSIONS DE CO2SELON LA DIRECTIVE 1999/100/CE (g/km)
2.2 JTS 3.2 JTS 2.4 JTDM
221 270 179
