REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6

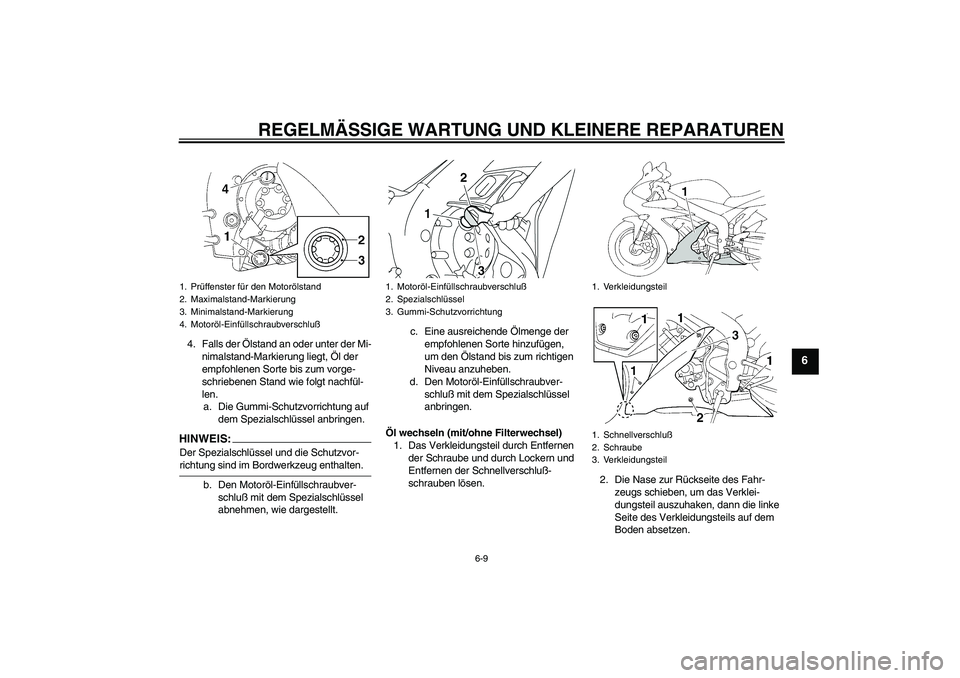

4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand wie folgt nachfül-
len.
a. Die Gummi-Schutzvorrichtung auf
dem Spezialschlüssel anbringen.HINWEIS:Der Spezialschlüssel und die Schutzvor-richtung sind im Bordwerkzeug enthalten.
b. Den Motoröl-Einfüllschraubver-
schluß mit dem Spezialschlüssel
abnehmen, wie dargestellt.c. Eine ausreichende Ölmenge der
empfohlenen Sorte hinzufügen,
um den Ölstand bis zum richtigen
Niveau anzuheben.
d. Den Motoröl-Einfüllschraubver-
schluß mit dem Spezialschlüssel
anbringen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Verkleidungsteil durch Entfernen
der Schraube und durch Lockern und
Entfernen der Schnellverschluß-
schrauben lösen.2. Die Nase zur Rückseite des Fahr-
zeugs schieben, um das Verklei-
dungsteil auszuhaken, dann die linke
Seite des Verkleidungsteils auf dem
Boden absetzen.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluß
1. Motoröl-Einfüllschraubverschluß
2. Spezialschlüssel
3. Gummi-Schutzvorrichtung
1. Verkleidungsteil
1. Schnellverschluß
2. Schraube
3. Verkleidungsteil
U5VYG1G0.book Page 9 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6

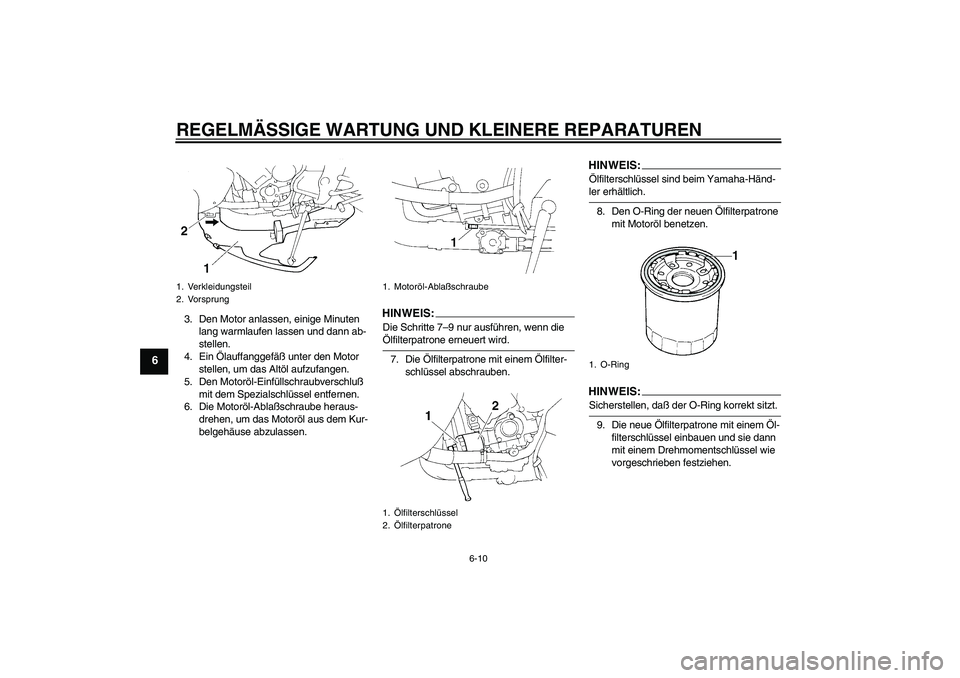

3. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
4. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
5. Den Motoröl-Einfüllschraubverschluß
mit dem Spezialschlüssel entfernen.
6. Die Motoröl-Ablaßschraube heraus-
drehen, um das Motoröl aus dem Kur-
belgehäuse abzulassen.
HINWEI
S:
Die Schritte 7–9 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
7. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
8. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:Sicherstellen, daß der O-Ring korrekt sitzt.
9. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
1. Verkleidungsteil
2. Vorsprung
1. Motoröl-Ablaßschraube
1.Ölfilterschlüssel
2.Ölfilterpatrone
1. O-Ring
U5VYG1G0.book Page 10 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
10. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.HINWEI
S:
Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
11. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß mit dem Spe-
zialschlüssel fest zudrehen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-gen.
12. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
HINWEIS:Während des Anlassens leuchtet die Öl-
stand-Warnleuchte kurz auf und erlischt dann bei korrektem Ölstand.ACHTUNG:
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
13. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
14. Die Nase in die Aufnahme setzen und
das Verkleidungsteil in seine Aus-
gangsposition schieben.
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt) (2.73 Imp.qt)
1. Aufnahmenut
2. Vorsprung
U5VYG1G0.book Page 11 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
15. Die Schnellverschlußschrauben ein-
setzen und anziehen, dann die
Schraube einsetzen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muß die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungs- und Schmiertabelle,
gewechselt werden.
GAU34011
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Meßergebnis führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS:Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.3. Befindet sich die Kühlflüssigkeit an
oder unterhalb der Minimalstand-Mar-
kierung, die Schraube der Bremsflüs-
sigkeits-Vorratsbehälterhalterung ent-
fernen, den Kühlflüssigkeits-
Ausgleichsbehälterdeckel abnehmen
und dann Kühlflüssigkeit bis zur Maxi-
malstand-Markierung hinzufügen.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
U5VYG1G0.book Page 12 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
ACHTUNG:
GCA10470


Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.


Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeit
ersetzen, da der Motor sonst nicht
gegen Überhitzungs-, Frost- und
Korrosionsschäden geschützt ist.


Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung verringert wird.WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
4. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen und dann die
Schraube der Bremsflüssigkeits-Vor-
ratsbehälterhalterung festschrauben.
HINWEIS:

Die Kühlerlüfter schalten sich je nach
der Temperatur der Kühlflüssigkeit im
Kühler automatisch ein oder aus.


Bei Überhitzung des Motors, siehe Seite 6-42 für weitere Anweisungen.
GAU33030
Kühlflüssigkeit wechseln
WARNUNG
GWA10380
Niemals den Kühlerdeckel abnehmen, wenn der Motor heiß ist.
Die Kühlflüssigkeit muß in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen.
1. Schraube der Bremsflüssigkeits-Vorratsbe-
hälterhalterung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel Fassungsvermögen des Kühlflüssig-
keit-Ausgleichsbehälters (bis zur Ma-
ximalstand-Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5VYG1G0.book Page 13 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
GAU34020

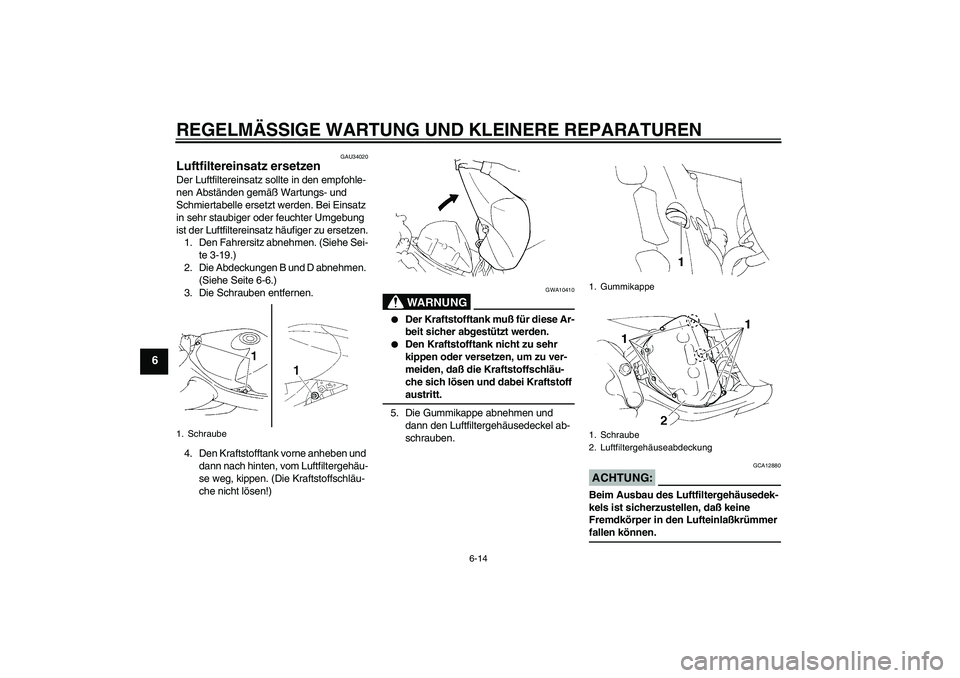

Luftfiltereinsatz ersetzen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-19.)
2. Die Abdeckungen B und D abnehmen.
(Siehe Seite 6-6.)
3. Die Schrauben entfernen.
4. Den Kraftstofftank vorne anheben und
dann nach hinten, vom Luftfiltergehäu-
se weg, kippen. (Die Kraftstoffschläu-
che nicht lösen!)
WARNUNG
GWA10410


Der Kraftstofftank muß für diese Ar-
beit sicher abgestützt werden.


Den Kraftstofftank nicht zu sehr
kippen oder versetzen, um zu ver-
meiden, daß die Kraftstoffschläu-
che sich lösen und dabei Kraftstoff austritt.
5. Die Gummikappe abnehmen und
dann den Luftfiltergehäusedeckel ab-
schrauben.
ACHTUNG:
GCA12880
Beim Ausbau des Luftfiltergehäusedek-
kels ist sicherzustellen, daß keine
Fremdkörper in den Lufteinlaßkrümmer fallen können.
1. Schraube
1. Gummikappe
1. Schraube
2. Luftfiltergehäuseabdeckung
U5VYG1G0.book Page 14 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
6. Den Luftfiltereinsatz entfernen.
7. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.ACHTUNG:
GCA10480


Es ist sicherzustellen, daß der Luft-
filtereinsatz richtig im Luftfilterge-
häuse sitzt.


Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
8. Den Luftfiltergehäusedeckel fest-
schrauben und dann die Gummikappe
anbringen.
9. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrauben.
WARNUNG
GWA12380


Vor der Kraftstofftank-Montage ist
sicherzustellen, daß die Kraftstoff-
schläuche nicht beschädigt sind.
Falls ein Kraftstoffschlauch be-
schädigt ist, den Motor nicht star-
ten. Lassen Sie den Schlauch von
einer Yamaha-Fachwerkstatt erset-
zen, andernfalls könnte Kraftstoff
auslaufen.


Sicherstellen, daß die Kraftstoff-
schläuche korrekt verlegt, richtig
angeschlossen und nicht ge-
quetscht sind.


Es ist sicherzustellen, daß der
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch in die
ursprüngliche Position gebracht wird.10. Die Abdeckungen montieren.
11. Den Fahrersitz montieren.
1. Luftfiltereinsatz
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
U5VYG1G0.book Page 15 Tuesday, September 7, 2004 10:43 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU34300
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warmgelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:
Der Motor ist ausreichend warmgelaufen, wenn er spontan auf Gasgeben anspricht.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Motor
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1150–1250 U/min
1. Spiel des Gaszugs
U5VYG1G0.book Page 16 Tuesday, September 7, 2004 10:43 AM
