2005 YAMAHA YZF-R1 Betriebsanleitungen (in German)

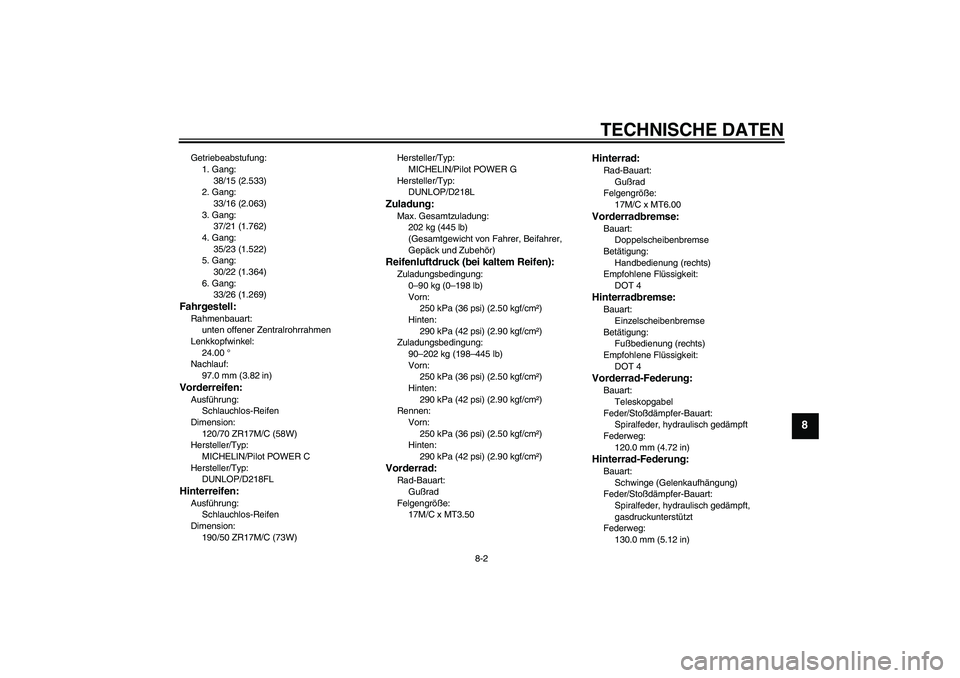

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
30/22 (1.364)
6. Gang:
33/26 (1.269)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 °
Nachlauf:
97.0 mm (3.82 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
MICHELIN/Pilot POWER C
Hersteller/Typ:
DUNLOP/D218FLHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17M/C (73W)Hersteller/Typ:
MICHELIN/Pilot POWER G
Hersteller/Typ:
DUNLOP/D218L
Zuladung:Max. Gesamtzuladung:
202 kg (445 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–202 kg (198–445 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U5VYG1G0.book Page 2 Tuesday, September 7, 2004 10:43 AM

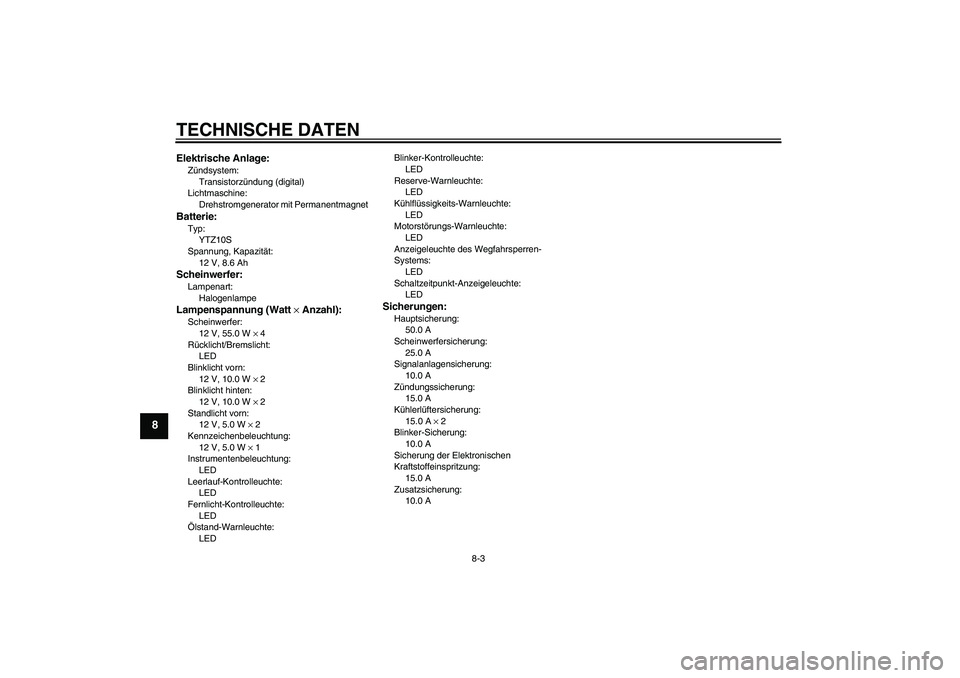

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 55.0 W × 4
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrolleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeits-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Blinker-Sicherung:
10.0 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
15.0 A
Zusatzsicherung:
10.0 A
U5VYG1G0.book Page 3 Tuesday, September 7, 2004 10:43 AM

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U5VYG1G0.book Page 1 Tuesday, September 7, 2004 10:43 AM

KUNDENINFORMATION
9-2
9
GAU33941
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
WARNUNG
GWA12371
Die Schalldämpfer-Halterungen unter
den Abdeckungen nicht berühren, bis das Auspuffsystem abgekühlt ist.1. Modellcode-Plakette
1. Abdeckung der Schalldämpfer-Halterung
2. Schalldämpfer-Halterung
U5VYG1G0.book Page 2 Tuesday, September 7, 2004 10:43 AM

INDEX
AAbblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren ............................................. 6-6
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-23
Antriebskette, schmieren ...................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-7BBatterie ................................................. 6-28
Blinker-Kontrolleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen............. 6-21
Bremsflüssigkeit, wechseln .................. 6-22DDiebstahlanlage (Sonderzubehör) ........ 3-13EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-24FFahrgestellnummer................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen ............................ 3-22
Fehlersuchdiagramme .......................... 6-42
Fehlersuche .......................................... 6-41
Fernlicht-Kontrolleuchte.......................... 3-4
Fußbremshebel .................................... 3-16
Fußschalthebel ..................................... 3-15
GGasdrehgriff und Gaszug kontrollieren
und schmieren .................................... 6-25
Gaszugspiel, kontrollieren ..................... 6-16HHandbremshebel ................................... 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-25
Helmhalter ............................................. 3-20
Hinterrad ............................................... 6-39
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-20
Hupenschalter ....................................... 3-14IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-35
Kraftstoff ................................................3-17
Kraftstoff sparen, Tips .............................5-3
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-18
Kühlflüssigkeit .......................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-15
Kupplungshebel-Spiel, einstellen .......... 6-20LLeerlaufdrehzahl ...................................6-16
Leerlauf-Kontrolleuchte ........................... 3-4
Lenkerarmaturen ...................................3-14
Lenkung, prüfen .................................... 6-27
Lichthupenschalter ................................ 3-14Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-8
Motorrad aufbocken .............................. 6-37
Motorstoppschalter ............................... 3-14
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-28
Reifen ................................................... 6-17
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe .................. 6-34SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-7
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-21
Scheinwerferlampe, auswechseln ........ 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-26
Seitenständer........................................ 3-25
Seitenständer, prüfen und schmieren ... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-29
Sitze ...................................................... 3-19
U5VYG1G0.book Page 1 Tuesday, September 7, 2004 10:43 AM

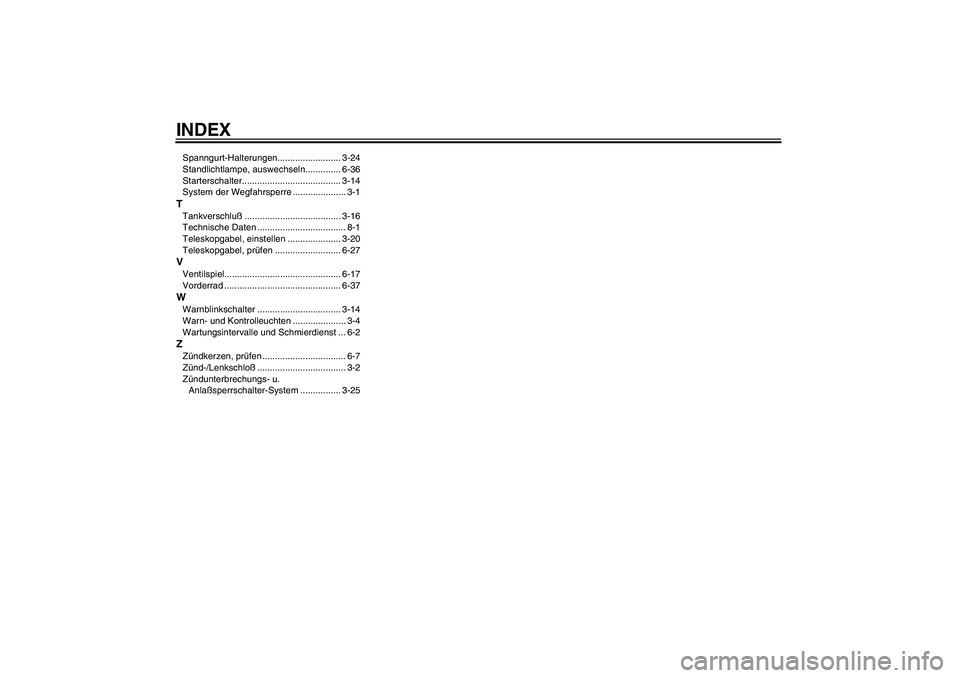

INDEXSpanngurt-Halterungen......................... 3-24
Standlichtlampe, auswechseln.............. 6-36
Starterschalter....................................... 3-14
System der Wegfahrsperre ..................... 3-1TTankverschluß...................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-20
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-17
Vorderrad .............................................. 6-37WWarnblinkschalter ................................. 3-14
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-7
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-25
U5VYG1G0.book Page 2 Tuesday, September 7, 2004 10:43 AM

U5VYG1G0.book Page 3 Tuesday, September 7, 2004 10:43 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.09-2.1×1 CR
(G)5VY-28199-G1
YZF-R1
BEDIENUNGSANLEITUNG
