AVVERTENZA
Il liquido della batteria è vele-
noso e pericoloso, in quanto
contiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e protegge-
re sempre gli occhi quando si
lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di
PRONTO SOCCORSO.
• CONTATTO ESTERNO:
Sciacquare con molta acqua.
• CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
• OCCHI: Sciacquare con
acqua per 15 minuti e rico-
rrere immediatamente ad un
medico.
Le batterie producono gas
idrogeno esplosivo. Pertanto
tenere le scintille, le fiamme, le
sigarette ecc. lontane dalla
batteria e provvedere ad una
ventilazione adeguata quandosi carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla
caricare al più presto possibile da un
concessionarioYamaha. Tenere pre-
sente che la batteria tende a scaricar-
si più rapidamente se il mezzo è equi-
paggiato con accessori elettrici
optional.
Rimessaggio della batteria
1. Batteria
1. Se non si intende utilizzare il
mezzo per oltre un mese, togliere
la batteria dal mezzo, caricarla
completamente e poi riporla in un
ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla
almeno una volta al mese e cari-
carla completamente se è neces-
sario.
3. Caricare completamente la bat-
teria prima dell’installazione.
4. Dopo l’installazione, verificare
che i cavi della batteria siano
collegati correttamente ai mor-
setti della batteria.
HCA10630
ATTENZIONE
Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
Per caricare una batteria sigi-
llata (MF), occorre un carica-
batteria speciale (a tensione
costante). L’utilizzo di un cari-
cabatteria convenzionale dan-
neggerebbe la batteria. Se non
si ha la possibilità di utilizzare
1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 53

un caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.
HAU23610
Sostituzione dei fusibili
La scatola del fusibile principale e la
scatola che contiene i fusibili dei cir-
cuiti individuali si trovano dietro alla
carenatura B. (Vedere pagina 6-5.)
Se brucia un fusibile, sostituirlo come
segue.1. Girare la chiave su “OFF” e speg- nere il circuito elettrico in ques-
tione. 2. Togliere il fusibile bruciato ed ins-
tallarne uno nuovo dell’amperag-
gio secondo specifica.
HCA10640
ATTENZIONE
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere il circuito elettrico in
questione per controllare se l’ap-
parecchiatura elettrica funziona.
4. Se il fusibile brucia subito imme- diatamente, fare controllare l’im-
pianto elettrico da un concessio-
nario Yamaha.
HAU23910
Sostituzione di una
lampadina del faro
Questo modello è equipaggiato con
lampadine del faro al quarzo. Se una
lampadina del faro brucia, sostituirla
come segue:1. Togliere la carenatura B. (Vedere pagina 6-5.)
1. Copertura della lampada faro anteriore
11
Fusibili secondo specifica:Fusibile principale30.0 A
Fusibile del faro 15.0 A
Fusibile dell’impianto di
segnalazione 15.0 A
Fusibile dell’accensione 5.0 A
Fusibile della ventola del radiatore 10 A
Fusibile ECU 5.0 A
Fusibile di backup 5.0 A
Fusibile di riserva 5.0 A
10 A
15.0 A
30.0 A
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 54

2. Scollegare il connettore del faro e
poi togliere il coprilampada del
faro.
3. Togliere il portalampada del faro
in conformità alla figura che
segue e poi togliere la lampadina
guasta.
1. Collegamento lampada faro anteriore
NOTA:
La procedura di rimozione dipende
dal tipo di portalampada installato sul
vostro veicolo.
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Posizionare una lampadina nuo-
va e poi fissarla con il portalam-
pada.
HCA10660
ATTENZIONE
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
5. Installare il coprilampada e poi
collegare il connettore.
6. Installare la carenatura.
7. Se necessario, fare regolare il
faro da un concessionario Yama-
ha.
HAUT1260
Sostituzione di una
lampadina indicatore di
direzione anteriore
HCA10670
ATTENTION
Si consiglia di affidare questo lavo-
ro ad un concessionario Yamaha.
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Togliere la carenatura A. (Vedere
pagina 6-5.)
3. Togliere il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso antiorario.
1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 55

4. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
6. Installare il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso orario.
7. Installare la carenatura.
HAUS1250
Sostituzione della lampada
fanalino posteriore/stop
oppure di una lampada
indicatore di direzione
posteriore
Lampada fanalino posteriore/stop
1. Togliere la lente della lampada
fanalino posteriore/stop toglien-
do le viti.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
4. Installare la coppetta installando
le viti.Lampada indicatore di direzione
posteriore
1. Togliere la lente fanalino poste-
riore/stop togliendo la vite.
2. Togliere la lente della lampada
indicatore di direzione togliendo
la vite.
3. Togliere la lampada guasta pre-
mendola e girandola in senso
antiorario.
4. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
5. Installare la lente della lampada
indicatore di direzione installando
la vite.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 56

6. Installare la lente della lampada
fanalino posteriore/stop installan-
do la vite.
HCA10680
ATTENZIONE
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAUS1150
Sostituzione della lampada
luce targa
1. Togliere la lente togliendo la vite.
2. Togliere la lampada guasta estra-
endola.
3. Inserire una lampada nuova nel
portalampada con cavetto.
4. Installare la lente installando la vite.
HCA11190
ATTENZIONE
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAUS1260
Sostituzione della lampada
luce di posizione anteriore
Se la lampada luce di posizione ante-
riore brucia, sostituirla come segue.
1. Togliere la carenatura B. (Vedere
pagina 6-5.).
2. Togliere il portalampada con
cavetto (insieme alla lampada)
estraendolo.3. Togliere la lampada guasta estra-
endola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il portalampada con
cavetto (insieme alla lampada)
premendolo.
6. Installare la carenatura B.
HAU25880
Ricerca ed eliminazione
guasti
Sebbene gli scooter Yamaha subisca-
no un rigoroso controllo prima della
spedizione dalla fabbrica, si possono
verificare dei guasti durante il funzio-
namento. Eventuali problemi nell’im-
pianto di alimentazione del carburan-
te, di compressione o di accensione,
per esempio, possono provocare dif-
ficoltà all’avviamento o perdite di
potenza.
Le tabelle di ricerca ed eliminazione
guasti che seguono rappresentano
una guida rapida e facile per contro-
llare questi impianti vitali. Tuttavia, se
il vostro scooter dovesse richiedere6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 57

riparazioni, vi consigliamo di portarlo
da un concessionario Yamaha, i cui
tecnici esperti sono in possesso
dell’attrezzatura, dell’esperienza e
delle nozioni necessarie per la corret-
ta riparazione del veicolo.
Usare soltanto ricambi originali Yama-
ha. Diffidate dalle imitazioni che pos-
sono sembrare simili ai ricambi origi-
nali Yamaha, ma spesso sono di
qualità inferiore, hanno una breve
durata, e possono causare riparazioni
costose.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 58

HAU25921
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motoreHWA10840
s s
AVVERTENZA
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
1C0-F8199-H0.qxd 13/04/2005 17:01 Página 59

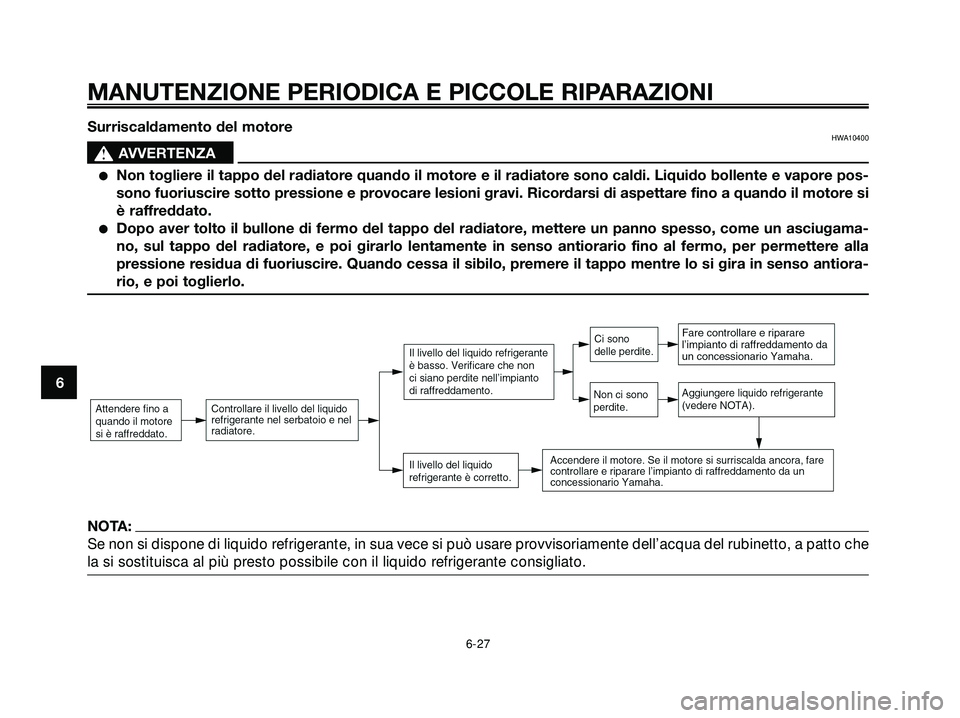

Surriscaldamento del motoreHWA10400
s s
AVVERTENZA
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore pos-
sono fuoriuscire sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si
è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugama-
no, sul tappo del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla
pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiora-
rio, e poi toglierlo.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
NOTA:
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che
la si sostituisca al più presto possibile con il liquido refrigerante consigliato.
