ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3

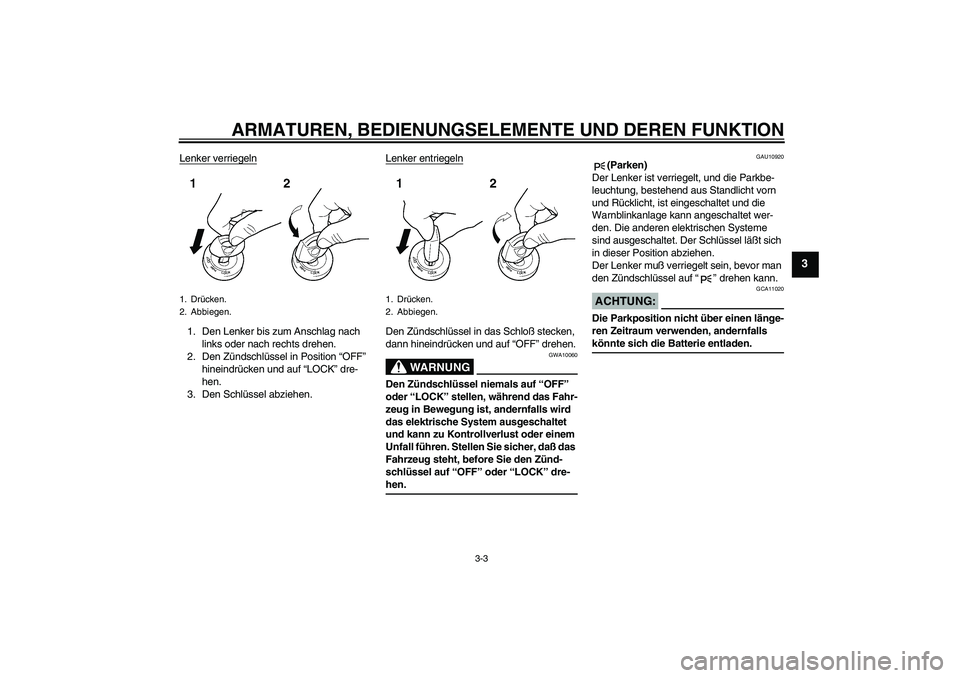

Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel in das Schloß stecken,
dann hineindrücken und auf “OFF” drehen.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen, während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, daß das
Fahrzeug steht, before Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU10920
(Parken)
Der Lenker ist verriegelt, und die Parkbe-
leuchtung, bestehend aus Standlicht vorn
und Rücklicht, ist eingeschaltet und die
Warnblinkanlage kann angeschaltet wer-
den. Die anderen elektrischen Systeme
sind ausgeschaltet. Der Schlüssel läßt sich
in dieser Position abziehen.
Der Lenker muß verriegelt sein, bevor man
den Zündschlüssel auf “” drehen kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U5WMG2G0.book Page 3 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11002

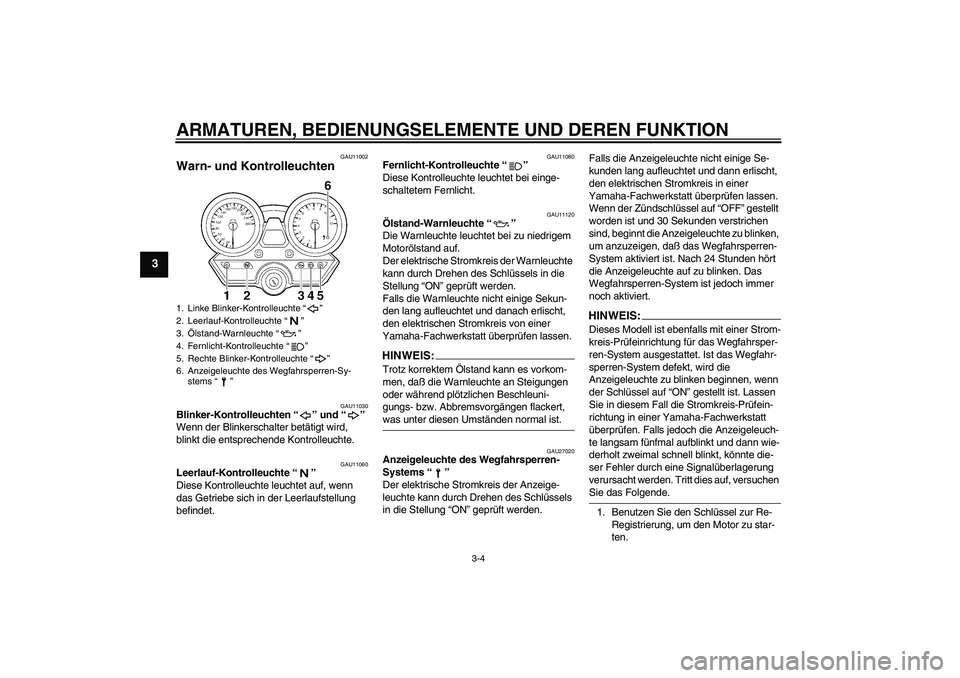

Warn- und Kontrolleuchten
GAU11030
Blinker-Kontrolleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU11060
Leerlauf-Kontrolleuchte “”
Diese Kontrolleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrolleuchte “”
Diese Kontrolleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11120
Ölstand-Warnleuchte “”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert, was unter diesen Umständen normal ist.
GAU27020
Anzeigeleuchte des Wegfahrsperren-
Systems “”
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, daß das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
HINWEIS:Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. Ist das Wegfahr-
sperren-System defekt, wird die
Anzeigeleuchte zu blinken beginnen, wenn
der Schlüssel auf “ON” gestellt ist. Lassen
Sie in diesem Fall die Stromkreis-Prüfein-
richtung in einer Yamaha-Fachwerkstatt
überprüfen. Falls jedoch die Anzeigeleuch-
te langsam fünfmal aufblinkt und dann wie-
derholt zweimal schnell blinkt, könnte die-
ser Fehler durch eine Signalüberlagerung
verursacht werden. Tritt dies auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
1. Linke Blinker-Kontrolleuchte “”
2. Leerlauf-Kontrolleuchte “”
3.Ölstand-Warnleuchte “”
4. Fernlicht-Kontrolleuchte “”
5. Rechte Blinker-Kontrolleuchte “”
6. Anzeigeleuchte des Wegfahrsperren-Sy-
stems “”U5WMG2G0.book Page 4 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
HINWEIS:Sicherstellen, daß keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und daß immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
GAU11601

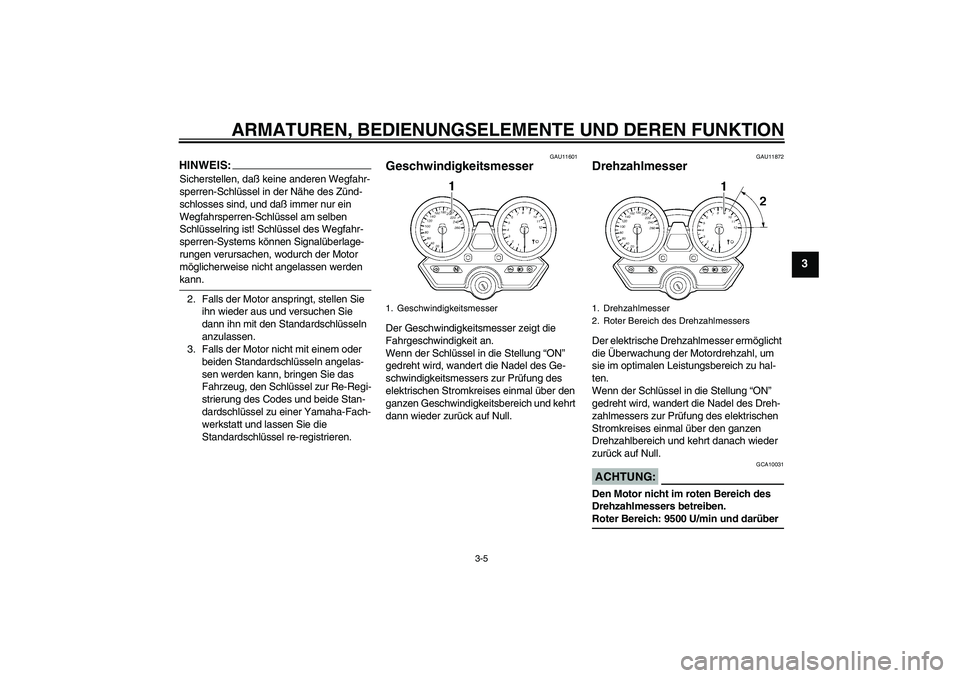

Geschwindigkeitsmesser Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 9500 U/min und darüber
1. Geschwindigkeitsmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
U5WMG2G0.book Page 5 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU11991

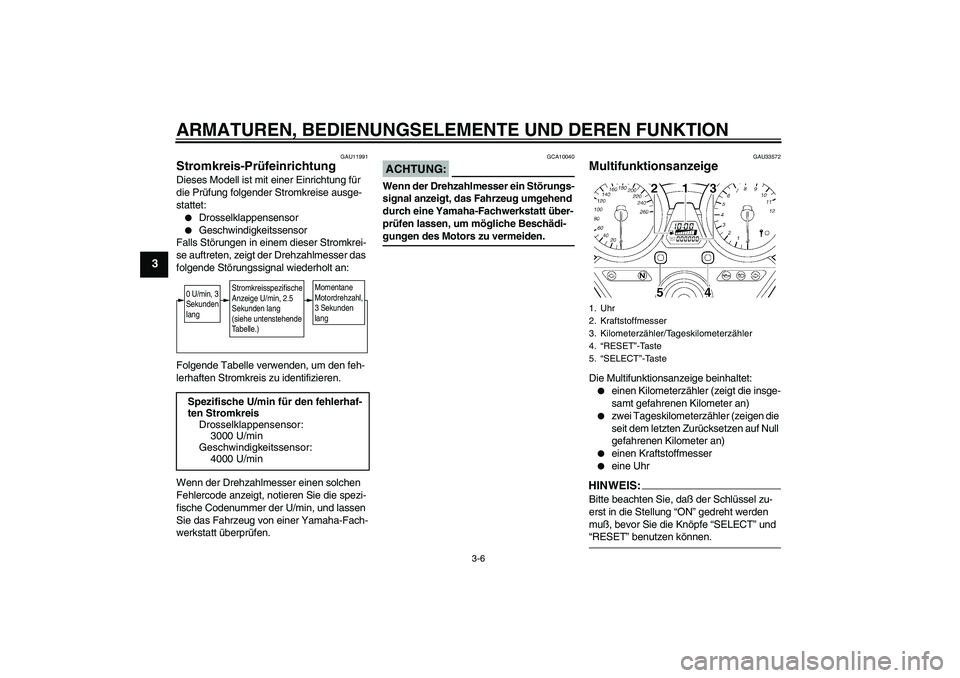

Stromkreis-Prüfeinrichtung Dieses Modell ist mit einer Einrichtung für
die Prüfung folgender Stromkreise ausge-
stattet:

Drosselklappensensor


Geschwindigkeitssensor
Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Drehzahlmesser das
folgende Störungssignal wiederholt an:
Folgende Tabelle verwenden, um den feh-
lerhaften Stromkreis zu identifizieren.
Wenn der Drehzahlmesser einen solchen
Fehlercode anzeigt, notieren Sie die spezi-
fische Codenummer der U/min, und lassen
Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.
ACHTUNG:
GCA10040
Wenn der Drehzahlmesser ein Störungs-
signal anzeigt, das Fahrzeug umgehend
durch eine Yamaha-Fachwerkstatt über-
prüfen lassen, um mögliche Beschädi-gungen des Motors zu vermeiden.
GAU33572
Multifunktionsanzeige Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Kraftstoffmesser


eine Uhr
HINWEIS:Bitte beachten Sie, daß der Schlüssel zu-
erst in die Stellung “ON” gedreht werden
muß, bevor Sie die Knöpfe “SELECT” und “RESET” benutzen können. Spezifische U/min für den fehlerhaf-
ten Stromkreis
Drosselklappensensor:
3000 U/min
Geschwindigkeitssensor:
4000 U/min
Momentane
Motordrehzahl,
3 Sekunden
lang Stromkreisspezifische
Anzeige U/min, 2.5
Sekunden lang
(siehe untenstehende
Tabelle.)
0 U/min, 3
Sekunden
lang
1. Uhr
2. Kraftstoffmesser
3. Kilometerzähler/Tageskilometerzähler
4.“RESET”-Taste
5.“SELECT”-Taste
U5WMG2G0.book Page 6 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3

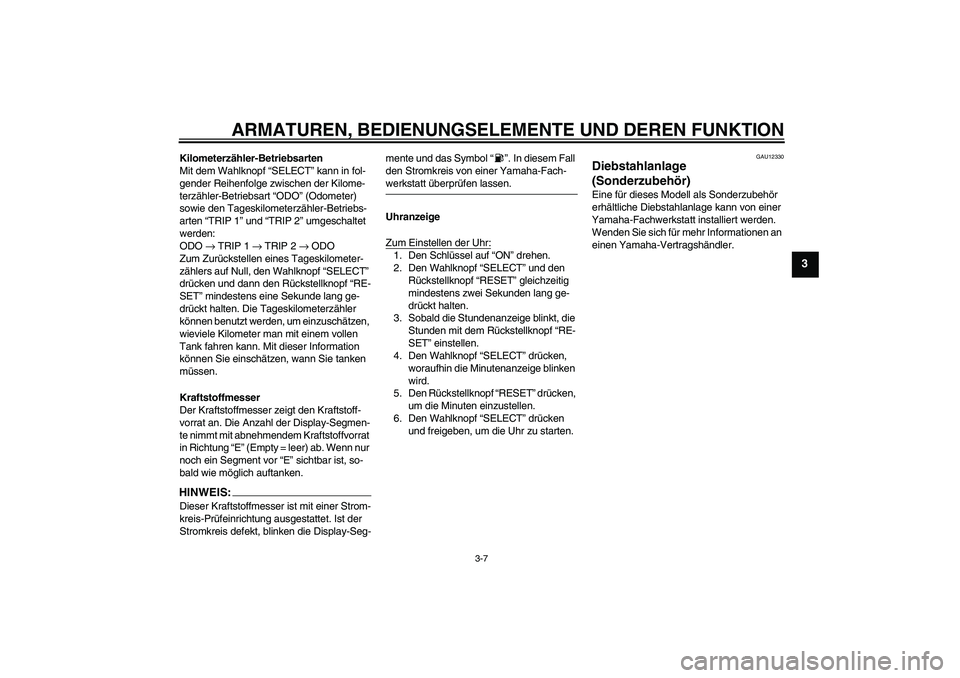

Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO → TRIP 1 → TRIP 2 → ODO
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Die Tageskilometerzähler
können benutzt werden, um einzuschätzen,
wieviele Kilometer man mit einem vollen
Tank fahren kann. Mit dieser Information
können Sie einschätzen, wann Sie tanken
müssen.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (Empty = leer) ab. Wenn nur
noch ein Segment vor “E” sichtbar ist, so-
bald wie möglich auftanken.HINWEIS:Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Ist der
Stromkreis defekt, blinken die Display-Seg-mente und das Symbol “”. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Uhranzeige
Zum Einstellen der Uhr:1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
GAU12330
Diebstahlanlage
(Sonderzubehör) Eine für dieses Modell als Sonderzubehör
erhältliche Diebstahlanlage kann von einer
Yamaha-Fachwerkstatt installiert werden.
Wenden Sie sich für mehr Informationen an
einen Yamaha-Vertragshändler.
U5WMG2G0.book Page 7 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU12343

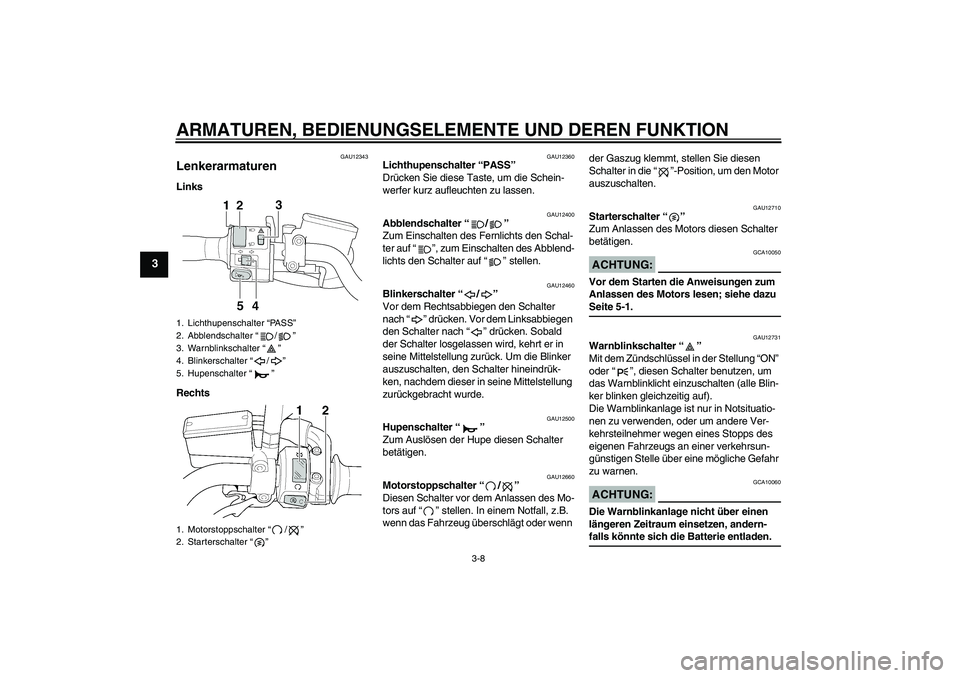

Lenkerarmaturen Links
Rechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. In einem Notfall, z.B.
wenn das Fahrzeug überschlägt oder wenn der Gaszug klemmt, stellen Sie diesen
Schalter in die “”-Position, um den Motor
auszuschalten.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12731
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
das Warnblinklicht einzuschalten (alle Blin-
ker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, oder um andere Ver-
kehrsteilnehmer wegen eines Stopps des
eigenen Fahrzeugs an einer verkehrsun-
günstigen Stelle über eine mögliche Gefahr
zu warnen.ACHTUNG:
GCA10060
Die Warnblinkanlage nicht über einen
längeren Zeitraum einsetzen, andern-falls könnte sich die Batterie entladen.
1. Lichthupenschalter “PA S S”
2. Abblendschalter “/”
3. Warnblinkschalter “”
4. Blinkerschalter “/”
5. Hupenschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”U5WMG2G0.book Page 8 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAU12830

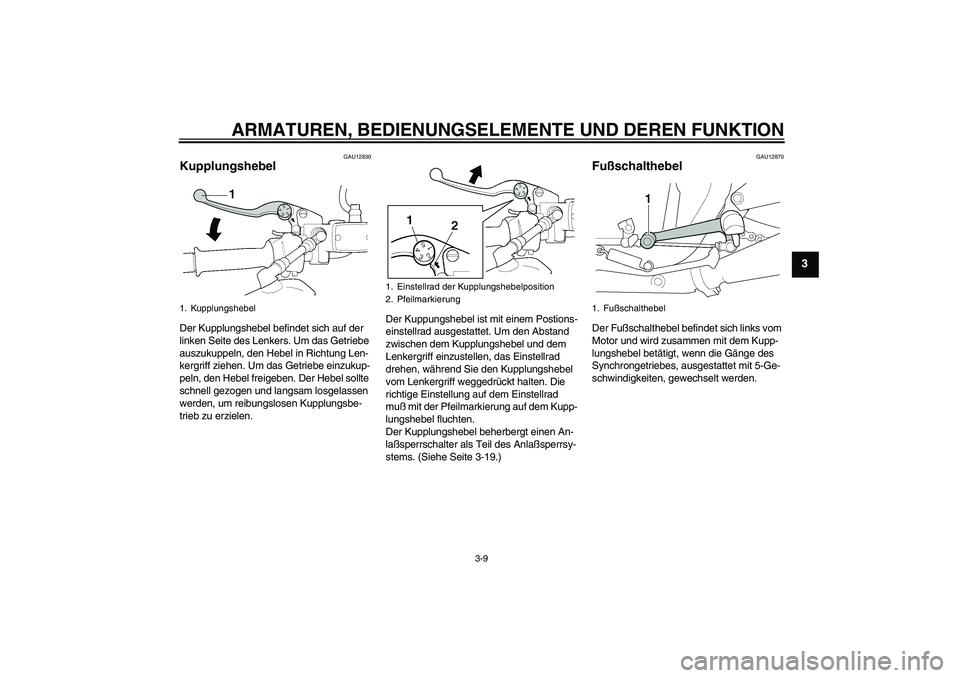

Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.Der Kuppungshebel ist mit einem Postions-
einstellrad ausgestattet. Um den Abstand
zwischen dem Kupplungshebel und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Kupplungshebel
vom Lenkergriff weggedrückt halten. Die
richtige Einstellung auf dem Einstellrad
muß mit der Pfeilmarkierung auf dem Kupp-
lungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-19.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1. Einstellrad der Kupplungshebelposition
2. Pfeilmarkierung
1. Fußschalthebel
U5WMG2G0.book Page 9 Friday, July 30, 2004 11:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU26822

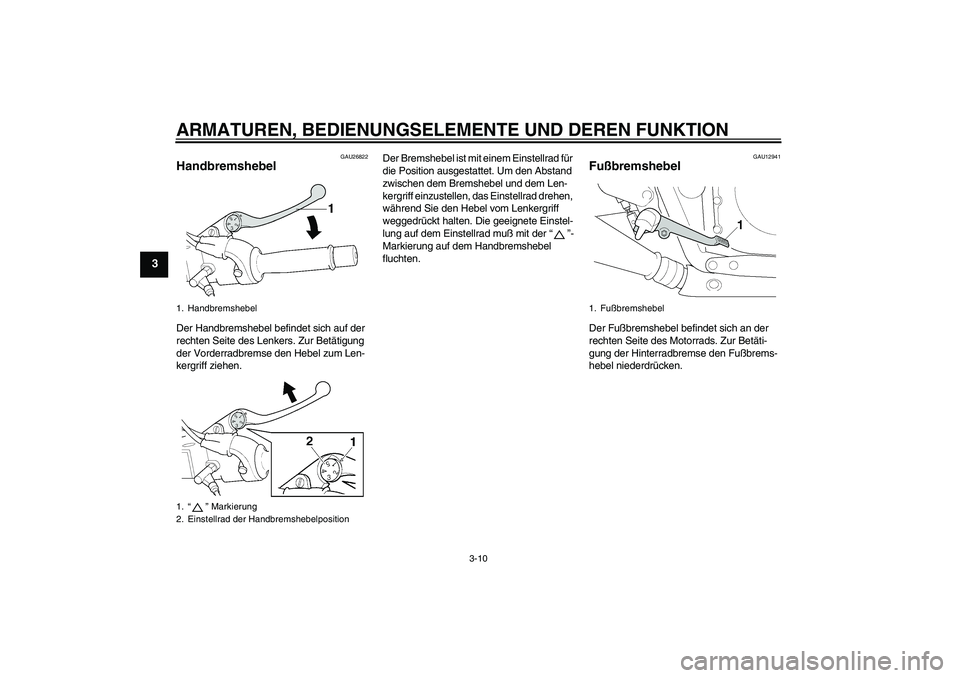

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muß mit der “”-
Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
1.“” Markierung
2. Einstellrad der Handbremshebelposition
1. Fußbremshebel
U5WMG2G0.book Page 10 Friday, July 30, 2004 11:50 AM
