2005 YAMAHA XJR 1300 Betriebsanleitungen (in German)

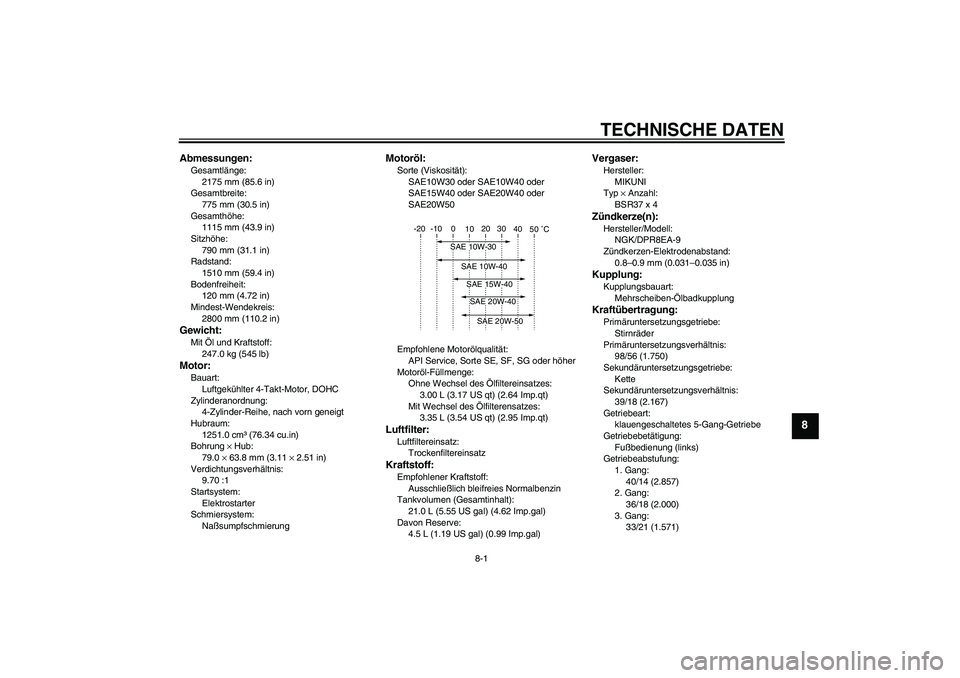

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2175 mm (85.6 in)
Gesamtbreite:
775 mm (30.5 in)
Gesamthöhe:
1115 mm (43.9 in)
Sitzhöhe:
790 mm (31.1 in)
Radstand:
1510 mm (59.4 in)
Bodenfreiheit:
120 mm (4.72 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
247.0 kg (545 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1251.0 cm³ (76.34 cu.in)
Bohrung × Hub:
79.0 × 63.8 mm (3.11 × 2.51 in)
Verdichtungsverhältnis:
9.70 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.35 L (3.54 US qt) (2.95 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
21.0 L (5.55 US gal) (4.62 Imp.gal)
Davon Reserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Vergaser:Hersteller:
MIKUNI
Typ × Anzahl:
BSR37 x 4Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
98/56 (1.750)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
39/18 (2.167)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
40/14 (2.857)
2. Gang:
36/18 (2.000)
3. Gang:
33/21 (1.571)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMG2G0.book Page 1 Friday, July 30, 2004 11:50 AM

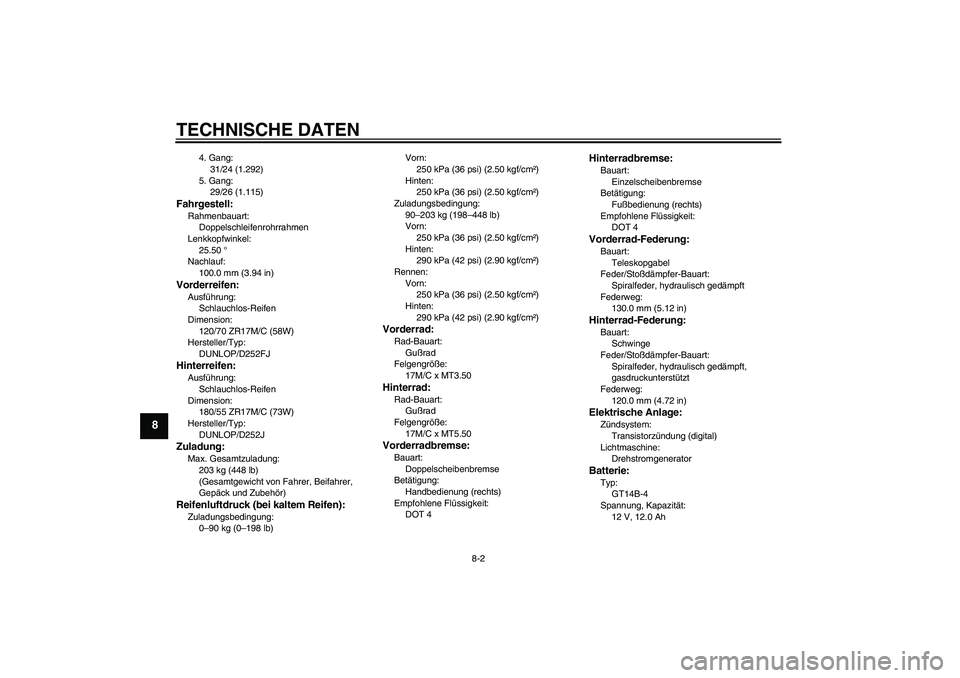

TECHNISCHE DATEN
8-2
8
4. Gang:
31/24 (1.292)
5. Gang:
29/26 (1.115)
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
25.50 °
Nachlauf:
100.0 mm (3.94 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D252FJHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
DUNLOP/D252JZuladung:Max. Gesamtzuladung:
203 kg (448 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
90–203 kg (198–448 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
DrehstromgeneratorBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 Ah
U5WMG2G0.book Page 2 Friday, July 30, 2004 11:50 AM

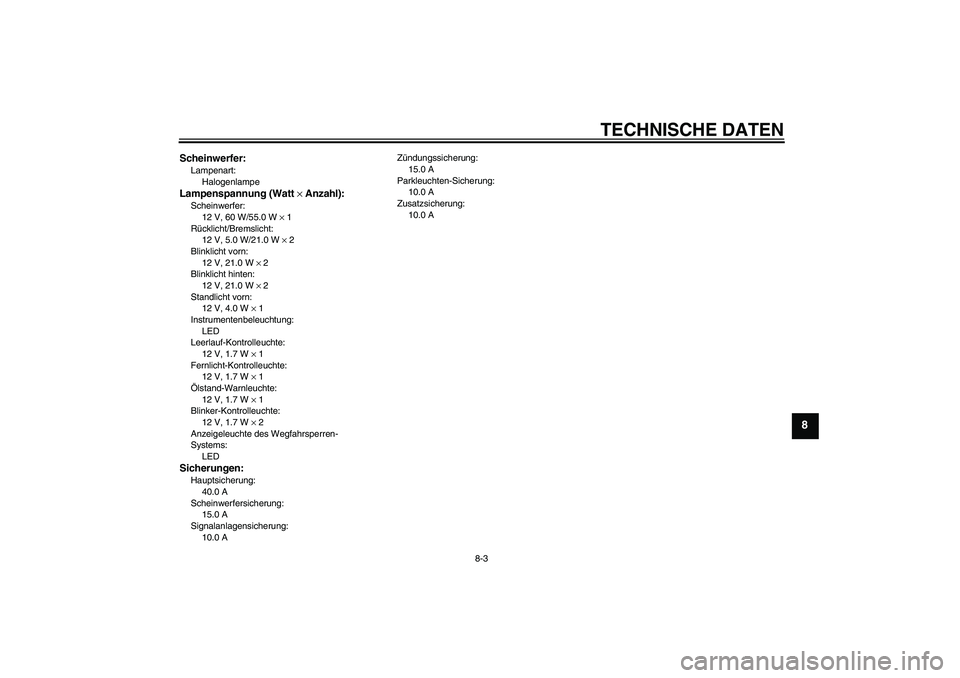

TECHNISCHE DATEN
8-3
8
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrolleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrolleuchte:
12 V, 1.7 W × 1
Ölstand-Warnleuchte:
12 V, 1.7 W × 1
Blinker-Kontrolleuchte:
12 V, 1.7 W × 2
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
40.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 AZündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Zusatzsicherung:
10.0 A
U5WMG2G0.book Page 3 Monday, August 2, 2004 11:45 AM

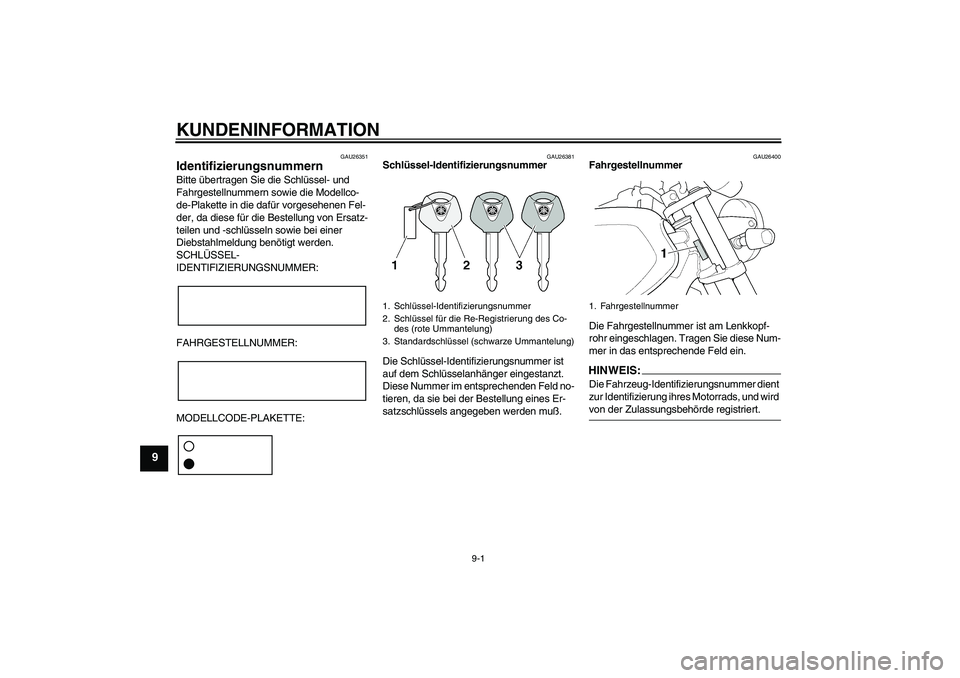

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U5WMG2G0.book Page 1 Friday, July 30, 2004 11:50 AM

KUNDENINFORMATION
9-2
9
GAU26480

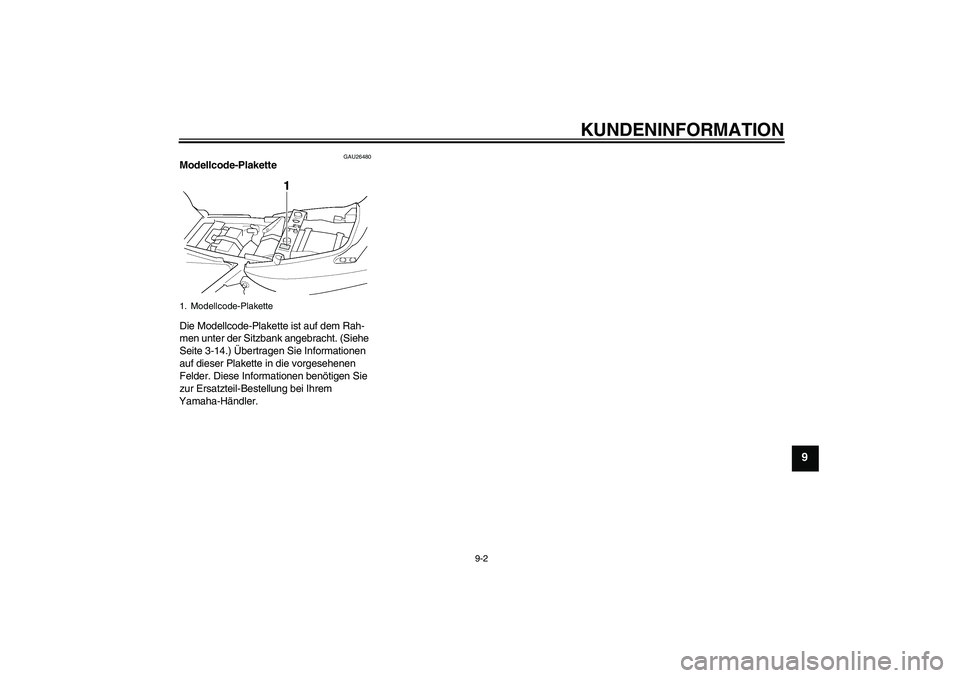

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-14.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U5WMG2G0.book Page 2 Friday, July 30, 2004 11:50 AM

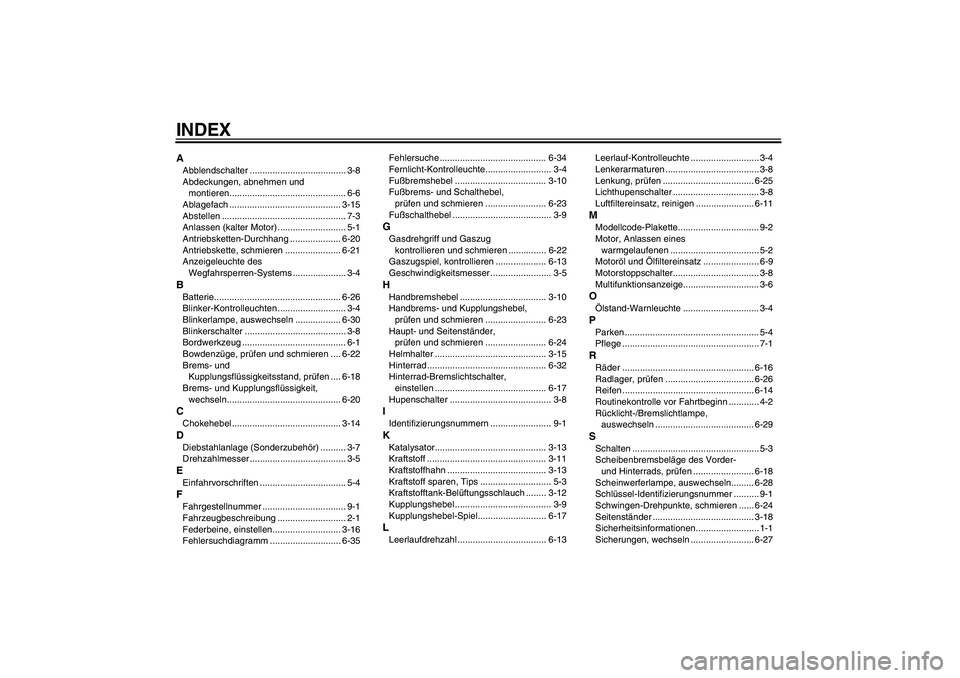

INDEXAAbblendschalter ...................................... 3-8
Abdeckungen, abnehmen und
montieren.............................................. 6-6
Ablagefach ............................................ 3-15
Abstellen ................................................. 7-3
Anlassen (kalter Motor) ........................... 5-1
Antriebsketten-Durchhang .................... 6-20
Antriebskette, schmieren ...................... 6-21
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-4BBatterie.................................................. 6-26
Blinker-Kontrolleuchten ........................... 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ........................................ 3-8
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-18
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-20CChokehebel ........................................... 3-14DDiebstahlanlage (Sonderzubehör) .......... 3-7
Drehzahlmesser ...................................... 3-5EEinfahrvorschriften .................................. 5-4FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbeine, einstellen........................... 3-16
Fehlersuchdiagramm ............................ 6-35Fehlersuche .......................................... 6-34
Fernlicht-Kontrolleuchte.......................... 3-4
Fußbremshebel .................................... 3-10
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-23
Fußschalthebel ....................................... 3-9
GGasdrehgriff und Gaszug
kontrollieren und schmieren ............... 6-22
Gaszugspiel, kontrollieren .................... 6-13
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel .................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Haupt- und Seitenständer,
prüfen und schmieren ........................ 6-24
Helmhalter ............................................ 3-15
Hinterrad ............................................... 6-32
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-17
Hupenschalter ........................................ 3-8IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-13
Kraftstoff ............................................... 3-11
Kraftstoffhahn ....................................... 3-13
Kraftstoff sparen, Tips ............................ 5-3
Kraftstofftank-Belüftungsschlauch ........ 3-12
Kupplungshebel ...................................... 3-9
Kupplungshebel-Spiel........................... 6-17LLeerlaufdrehzahl ................................... 6-13Leerlauf-Kontrolleuchte ........................... 3-4
Lenkerarmaturen ..................................... 3-8
Lenkung, prüfen .................................... 6-25
Lichthupenschalter .................................. 3-8
Luftfiltereinsatz, reinigen ....................... 6-11
MModellcode-Plakette................................ 9-2
Motor, Anlassen eines
warmgelaufenen ................................... 5-2
Motoröl und Ölfiltereinsatz ...................... 6-9
Motorstoppschalter.................................. 3-8
Multifunktionsanzeige.............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-26
Reifen .................................................... 6-14
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe,
auswechseln ....................................... 6-29SSchalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-18
Scheinwerferlampe, auswechseln......... 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer ........................................ 3-18
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-27
U5WMG2G0.book Page 1 Friday, July 30, 2004 11:50 AM

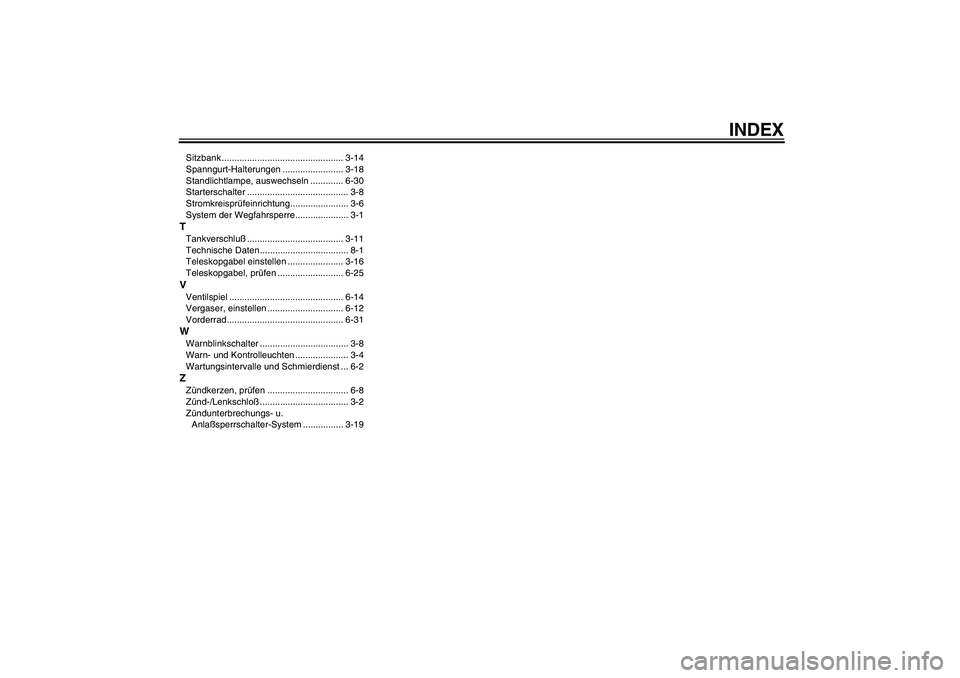

INDEX
Sitzbank ................................................ 3-14
Spanngurt-Halterungen ........................ 3-18
Standlichtlampe, auswechseln ............. 6-30
Starterschalter ........................................ 3-8
Stromkreisprüfeinrichtung....................... 3-6
System der Wegfahrsperre..................... 3-1TTankverschluß...................................... 3-11
Technische Daten................................... 8-1
Teleskopgabel einstellen ...................... 3-16
Teleskopgabel, prüfen .......................... 6-25VVentilspiel ............................................. 6-14
Vergaser, einstellen .............................. 6-12
Vorderrad.............................................. 6-31WWarnblinkschalter ................................... 3-8
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-19
U5WMG2G0.book Page 2 Friday, July 30, 2004 11:50 AM
