3-2
ESD
GJU17980
Kraftstoff und Öl
Dieses Wasserfahrzeug ist mit einem 4-Takt-
Motor ausgestattet. Es darf kein herkömmliches
2-Takt-Motoröl verwendet werden.
Der Motor benutzt ein elektronisches Kraft-
stoff-Einspritzsystem, mit dem die perfekte
Luft/Kraftstoffmischung zugeführt wird, die der
Motor braucht. Mit optimalen Verbrennungsbedin-
gungen kann durch dieses System die Startfähig-
keit erhöht und der Kraftstoffverbrauch vermindert
werden.
GJU19112
Benzin
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!

Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.

Den Motor vor dem Auftanken abschalten.

Das Wasserfahrzeug in einem gut belüfte-
ten Bereich und in waagrechter Stellung
auftanken.

Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.

Aufpassen, daß Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.

Den Tank nicht überfüllen. Mit dem Tanken
aufhören, wenn bis auf etwa 50 mm (2 in)
zum oberen Rand des Kraftstofftanks auf-
getankt worden ist. Kraftstoff dehnt sich
aus, wenn er warm wird und könnte über-
laufen, falls der Kraftstofftank überfüllt wor-
den ist. Wird das Wasserfahrzeug vorüber-
gehend mit einem vollen Tank
stehengelassen, darf es nicht direkter Son-
nenbestrahlung ausgesetzt sein. Das Was-
serfahrzeug in einem gut belüfteten Bereich
und in waagrechter Stellung stehenlassen.
SJU17980
Combustible y aceite
Esta moto de agua está dotada de un motor de
4 tiempos. No se puede utilizar aceite convencio-
nal para motores de 2 tiempos.
El motor dispone de un sistema de inyección
electrónica de combustible para suministrar la
mezcla de aire/combustible óptima requerida por
el motor. En condiciones óptimas de combustión,
este sistema puede facilitar el arranque y reducir
el consumo de combustible.
SJU19112
Gasolina
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !

No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.

Pare el motor antes de repostar.
Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.

En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.

Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.

Evite llenar excesivamente el depósito de
combustible. Deje de llenar cuando el nivel
llegue aproximadamente a 50 mm (2 in) de
la parte superior del depósito. Al calentar-
se, el combustible se expande y puede des-
bordarse si el depósito se ha llenado en ex-
ceso. Si va a dejar temporalmente la moto
de agua con el depósito de combustible lle-
no, no la deje al sol. Sitúela en posición ho-
rizontal y en una zona bien ventilada.
UF1K80A0.book Page 2 Monday, November 29, 2004 4:23 PM

3-3
F

Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.

Si vous avalez de l’essence, inhalez d’im-
portantes quantités de vapeur d’essence ou
recevez de l’essence dans les yeux, consul-
tez immédiatement un médecin.

Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
@ N’utilisez que de l’essence fraîche qui a été
conservée dans des conteneurs propres.
@
FJU18320
Essence-alcool
Il existe deux types d’essence-alcool: essence-
alcool contenant de l’éthanol et essence-alcool
contenant du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si sa teneur en éthanol ne dépasse
pas 10% et que le carburant atteint l’indice d’oc-
tane minimum.
L’essence-alcool contenant du méthanol n’est
pas recommandée par Yamaha parce qu’elle ris-
que d’endommager le circuit d’alimentation ou
d’altérer les performances du moteur. Essence recommandée:
Essence normale sans plomb avec un
indice d’octane minimum de
86 (Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF1K80A0.book Page 3 Monday, November 29, 2004 4:23 PM

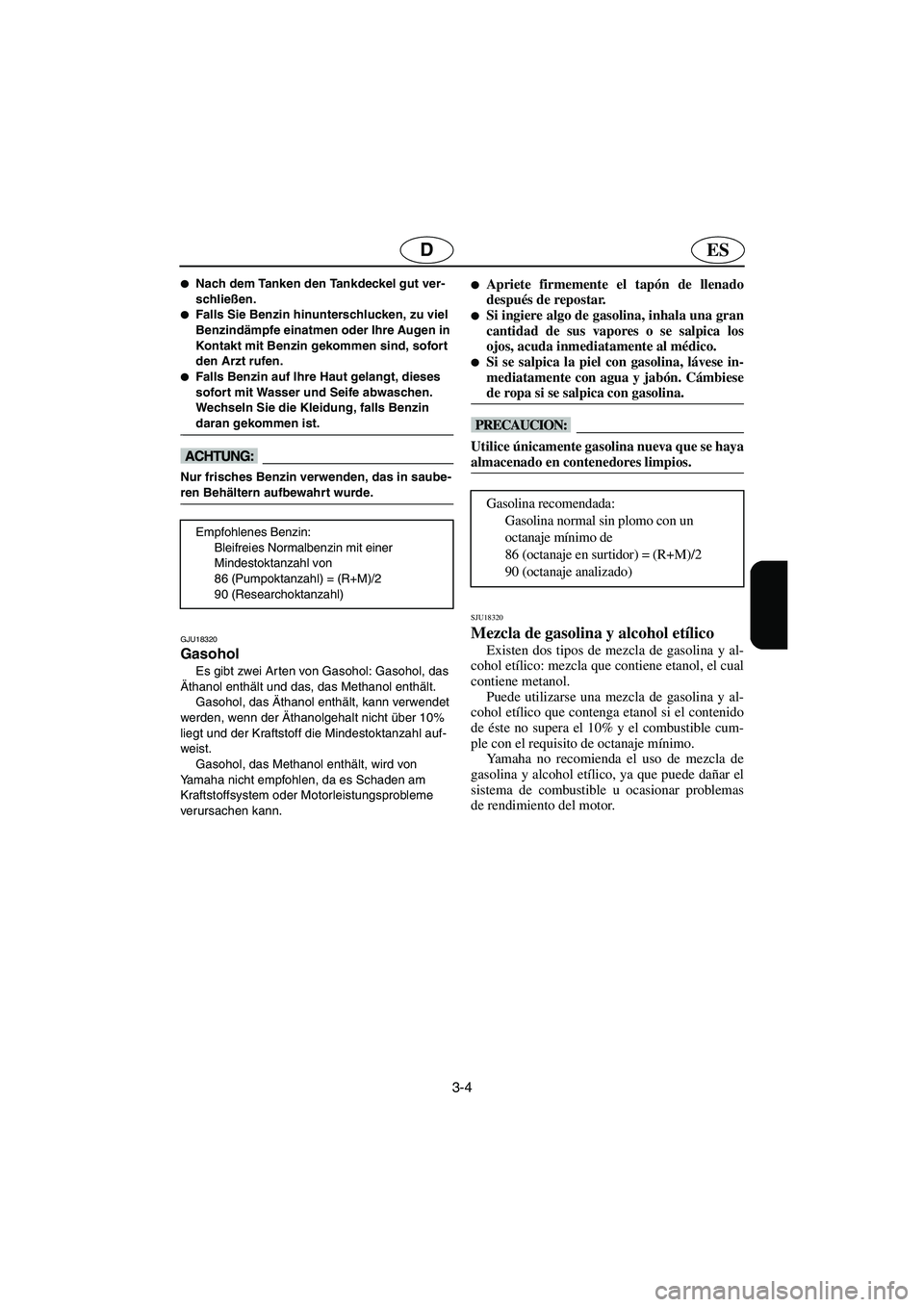

3-4
ESD

Nach dem Tanken den Tankdeckel gut ver-
schließen.

Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.

Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin
daran gekommen ist.
@
@ Nur frisches Benzin verwenden, das in saube-
ren Behältern aufbewahrt wurde.
@
GJU18320
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol, das
Äthanol enthält und das, das Methanol enthält.
Gasohol, das Äthanol enthält, kann verwendet
werden, wenn der Äthanolgehalt nicht über 10%
liegt und der Kraftstoff die Mindestoktanzahl auf-
weist.
Gasohol, das Methanol enthält, wird von
Yamaha nicht empfohlen, da es Schaden am
Kraftstoffsystem oder Motorleistungsprobleme
verursachen kann.Empfohlenes Benzin:
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von
86 (Pumpoktanzahl) = (R+M)/2
90 (Researchoktanzahl)

Apriete firmemente el tapón de llenado
después de repostar.

Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.

Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
@ Utilice únicamente gasolina nueva que se haya
almacenado en contenedores limpios.
@
SJU18320
Mezcla de gasolina y alcohol etílico
Existen dos tipos de mezcla de gasolina y al-
cohol etílico: mezcla que contiene etanol, el cual
contiene metanol.
Puede utilizarse una mezcla de gasolina y al-
cohol etílico que contenga etanol si el contenido
de éste no supera el 10% y el combustible cum-
ple con el requisito de octanaje mínimo.
Yamaha no recomienda el uso de mezcla de
gasolina y alcohol etílico, ya que puede dañar el
sistema de combustible u ocasionar problemas
de rendimiento del motor.Gasolina recomendada:
Gasolina normal sin plomo con un
octanaje mínimo de
86 (octanaje en surtidor) = (R+M)/2
90 (octanaje analizado)
UF1K80A0.book Page 4 Monday, November 29, 2004 4:23 PM

3-5
F
FJU17990
Huile moteur
Utilisez une combinaison des qualités d’huile
SAE et API présentées au tableau ci-dessous.
@ N’utilisez que de l’huile pour moteur 4 temps. @
UF1K80A0.book Page 5 Monday, November 29, 2004 4:23 PM

3-6
ESD
GJU17990
Motoröl
Entsprechend der folgenden Tabelle eine Mi-
schung der empfohlenen SAE und API Ölqualitä-
ten verwenden.
@ Ausschließlich 4-Takt Motoröl verwenden. @
SJU17990
Aceite del motor
Utilice una combinación de las clasificaciones
de aceite recomendado SAE y API que se mues-
tran en el cuadro siguiente.
@ Utilice únicamente aceite para motores de 4
tiempos.
@
UF1K80A0.book Page 6 Monday, November 29, 2004 4:23 PM

3-7
F
FJU21200
Remplissage du réservoir de
carburant
@ Soyez très prudent pendant le remplissage du
réservoir. Evitez toute pénétration d’eau ou
d’autres contaminants. Un carburant conta-
miné peut être la cause de performances mé-
diocres ou de dommages au moteur.
@
1. Déposez le siège. (Cf. page 2-9 pour les pro-
cédures de dépose et d’installation des siè-
ges)
2. Retirez le bouchon du réservoir de carburant
et versez lentement du carburant dans le ré-
servoir.
3. Arrêtez le remplissage dès que le niveau du
carburant arrive à environ 50 mm (2 in) du
bord du réservoir de carburant comme a
il-
lustré.
Capacité du réservoir de carburant :
60,0 L (15,9 US gal, 13,2 Imp gal)
UF1K80A0.book Page 7 Monday, November 29, 2004 4:23 PM

3-8
ESD
GJU21200
Füllen des Kraftstofftanks
@ Vorsichtig auftanken. Darauf achten, daß kein
Wasser und Schmutz in den Kraftstofftank ge-
langen. Verunreinigter Kraftstoff kann
schlechte Fahrleistung oder einen Motorscha-
den verursachen.
@
1. Den Sitz ausbauen. (Siehe Seite 2-10 für An-
weisungen zum Aus- und Einbau des Sitzes.)
2. Den Kraftstoff-Tankdeckel öffnen und dann
den Kraftstofftank langsam befüllen.
3. Nur soviel eintanken, daß noch ca. 50 mm
(2 in) Freiraum vom oberen Tankrand übrig-
bleiben, wie a
in der Abbildung dargestellt.
Kraftstofftank-Fassungsvermögen:
60,0 L (15,9 US gal, 13,2 Imp gal)
SJU21200
Llenado del depósito de
combustible
@ Tenga cuidado al repostar. Evite que penetre
agua u otros contaminantes en el depósito de
combustible. Un combustible contaminado
puede afectar al funcionamiento del motor o
averiarlo.
@
1. Desmonte el asiento. (Consulte en la página
2-10 las instrucciones de desmontaje y mon-
taje de los asientos).
2. Quite el tapón de llenado del depósito y aña-
da combustible lentamente.
3. Deje de llenar cuando el nivel llegue aproxi-
madamente a 50 mm (2 in) de la parte supe-
rior del depósito, como se indica
a en la
ilustración.
Capacidad del depósito de combustible:
60,0 L (15,9 US gal, 13,2 Imp gal)
UF1K80A0.book Page 8 Monday, November 29, 2004 4:23 PM

3-9
F
FJU13460
Contrôles préalables
FJU13470
Liste de vérification des contrôles préalables
Ava n t d’utiliser ce scooter nautique, effectuez les vérifications de la liste de contrôle suivante. Re-
portez-vous au texte correspondant dans le présent chapitre pour plus de détails sur la manière d’ef-
fectuer ces vérifications.
@ Si l’un des points du contrôle préalable à l’utilisation ne donne pas entière satisfaction, faites-le
vérifier et réparer avant d’utiliser le scooter, pour éviter tout risque d’accident.
@
N.B.:@ Les contrôles préalables doivent être soigneusement effectués avant chaque utilisation du scooter.
Cette procédure peut s’exécuter très rapidement. Le temps que vous y consacrez est un investisse-
ment en termes de sécurité et de fiabilité.
@
ELEMENT ACTION PAGE
Compartiment moteur Enlevez le siège pour aérer le compartiment moteur. Vérifiez les
éventuelles vapeurs de carburant et connexions électriques desserrées.3-13
Cale Vérifiez et éliminez tous les résidus d’eau et de carburant si nécessai-
re.3-19
Bouchons de vidange de poupe Vérifiez que l’installation est conforme. 3-19
Manette des gaz Vérifiez que la manette des gaz revient sans à-coups en position. 3-23
Système de direction Vérifiez le bon fonctionnement. 3-25
Levier d’inversion et inverseur
(VX110 Deluxe)Vérifiez le bon fonctionnement.
3-25
Carburant et huile Vérifiez les niveaux de carburant et d’huile, faites l’appoint si néces-
saire.
Vérifiez que les tuyaux et réservoirs ne présentent pas de fuites.3-13, 3-15
Séparateur d’eau Vérifiez qu’il ne contient pas d’eau, évacuez-la si nécessaire. 3-17
Batterie Vérifiez le niveau d’électrolyte, les connexions des bornes de la bat-
terie, la connexion du reniflard et l’état de charge de la batterie.3-21
Capot Vérifiez que le capot est correctement fixé.2-11
Siège Vérifiez que le siège est correctement fixé.2-9
Coque et pont Vérifiez l’absence de fissures ou autres dommages dans la coque et le
pont.3-13
Unité de propulsion Vérifiez qu’elle n’est pas obstruée par des débris, éliminez-les si né-
cessaire.3-27
Extincteur Vérifiez son état et remplacez-le si nécessaire. 3-23
Cordon du coupe-circuit du moteur Vérifiez son état et remplacez-le s’il est élimé ou cassé.3-27
Contacteurs Vérifiez le fonctionnement du contacteur de démarrage et d’arrêt du
moteur, ainsi que du coupe-circuit de sécurité du moteur.3-29
Sortie témoin d’eau de refroidissement Vérifiez que de l’eau s’en écoule lorsque le moteur tourne et que le
scooter est à l’eau.3-29
Compteur multifonction Vérifiez les indications d’avertissement et son bon fonctionnement. 3-29
UF1K80A0.book Page 9 Monday, November 29, 2004 4:23 PM
