FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU13440

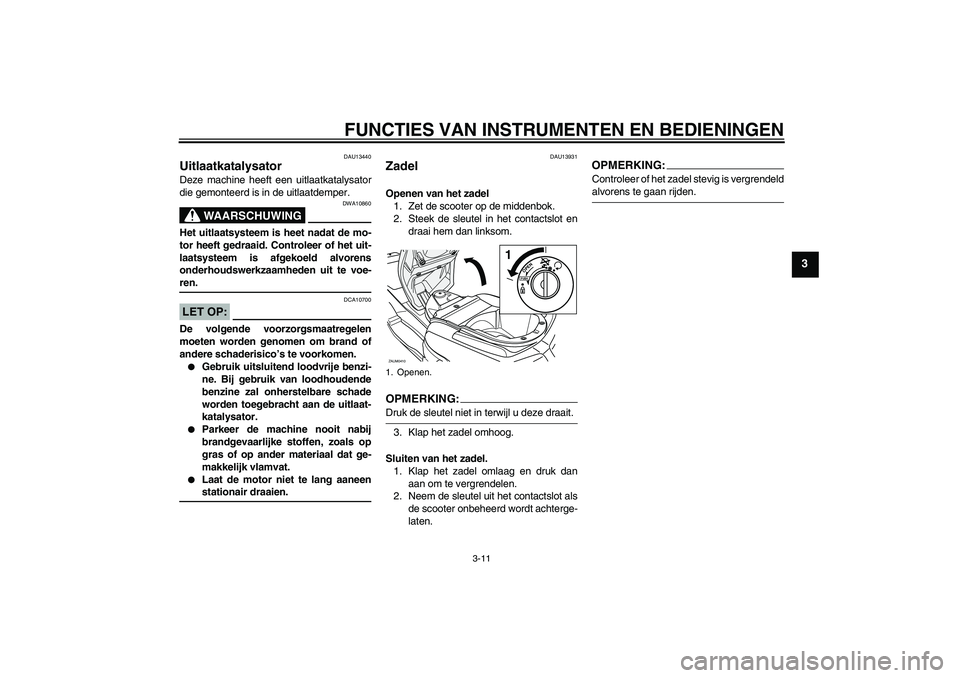

Uitlaatkatalysator Deze machine heeft een uitlaatkatalysator
die gemonteerd is in de uitlaatdemper.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien.
DAU13931
Zadel Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai hem dan linksom.OPMERKIN
G:
Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
Sluiten van het zadel.
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKING:Controleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Openen.
PUSHOPEN
1
ZAUM0410

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAUM1181
Opbergcompartiment Om het opbergcompartiment te ontgren-
delen
Steek de sleutel in het slot en draai een
kwartslag rechtsom.
Om het opbergcompartiment te openen
wanneer dit is ontgrendeld
Draai de knop een kwartslag rechtsom. De
knop keert terug naar de oorspronkelijke
positie zodra deze wordt losgelaten.
Om het opbergcompartiment te sluiten
Duw het deksel in de oorspronkelijke stand.Om het opbergcompartiment te vergren-
delen
Steek de sleutel in het slot, draai een kwart-
slag linksom en verwijder de sleutel.
WAARSCHUWING
DWA10960


Overschrijd het maximumlaadge-
wicht van 1 kg (2.2 lb) voor het op-
bergcompartiment niet.


Overschrijd het maximumlaadge-
wicht van 202 kg (445 lb) voor demachine niet.
DAUM1490
Opbergcompartiment Om het opbergcompartiment te openen
Duw op het merkteken “” op het deksel
van het opbergcompartiment.
Om het opbergcompartiment te sluiten
Duw het deksel in de oorspronkelijke stand.
WAARSCHUWING
DWA11160
Berg in dit compartiment geen zwarespullen op.
1.Slot2. Voorste opbergcompartiment A
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
ZAUM0411
1. Voorste opbergcompartiment B
1
ZAUM0412

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAUM1190
Opbergcompartiment Onder het zadel is een opbergcomparti-
ment aanwezig. (Zie pagina 3-11.)
WAARSCHUWING
DWA10960


Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor het op-
bergcompartiment niet.


Overschrijd het maximumlaadge-
wicht van 202 kg (445 lb) voor demachine niet.
LET OP:
DCA10080
Let op het volgende bij het gebruik van
het opbergcompartiment.


Het opbergcompartiment wordt
snel warmer als het is blootgesteld
aan direct zonlicht, bewaar hierin
dus geen goederen die slecht tegen
warmte kunnen.


Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.


Het opbergcompartiment kan nat
worden als de scooter wordt ge-
wassen, omwikkel te bewaren voor-
werpen dus in een plastic zak.


Bewaar geen waardevolle of breek-
bare voorwerpen in het opbergcom-partiment.
Als u een helm wilt opbergen in het opberg-
compartiment, moet de helm worden ge-
plaatst met de voorkant naar achteren.
OPMERKING:

Sommige helmen kunnen vanwege
hun grootte of vorm niet worden weg-
geborgen in het opbergcompartiment.


Laat uw scooter niet onbeheerd achtermet het zadel open.
DAUM1940
Slotcompartiment Het slotcompartiment, dat zich in het op-
bergcompartiment onder het zadel bevindt,
is ontworpen voor een origineel U-slot van
Yamaha. (Zie pagina 3-11.) Bij het opber-
gen van een U-slot in het opbergcomparti-
ment moet dit stevig met de riemen worden
bevestigd. Als het U-slot niet in het opberg-
compartiment is opgeborgen, maak dan de
riemen vast om deze niet te verliezen.OPMERKIN
G:
Sommige U-sloten passen niet in het slot-
compartiment vanwege hun grootte ofvorm.
1. Achterste opbergcompartiment
1
ZAUM0413

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU14880

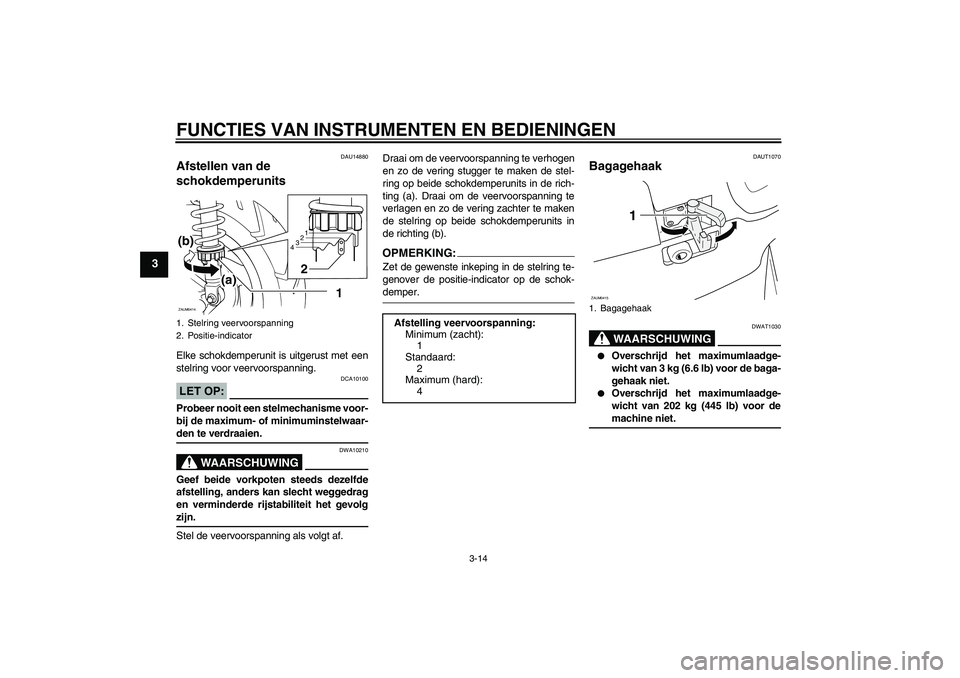

Afstellen van de
schokdemperunits Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
WAARSCHUWING
DWA10210
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Stel de veervoorspanning als volgt af.Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b).
OPMERKING:Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-demper.
DAUT1070
Bagagehaak
WAARSCHUWING
DWAT1030


Overschrijd het maximumlaadge-
wicht van 3 kg (6.6 lb) voor de baga-
gehaak niet.


Overschrijd het maximumlaadge-
wicht van 202 kg (445 lb) voor demachine niet.
1. Stelring veervoorspanning
2. Positie-indicator
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
1. Bagagehaak
1
ZAUM0415

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU15300
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de scooter verticaal houdt.OPMERKIN
G:
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan dezijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
DAU15371
Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar en de remlichtschakelaars
deel uitmaken) heeft de volgende functies:

Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.


Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.


Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startspersys-
teem regelmatig, ga daarbij als volgt te
werk.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.
1. Zijstandaardschakelaar
1
ZAUM0416

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar is mogelijk defect.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JAOPMERKING:

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
DAUM2000

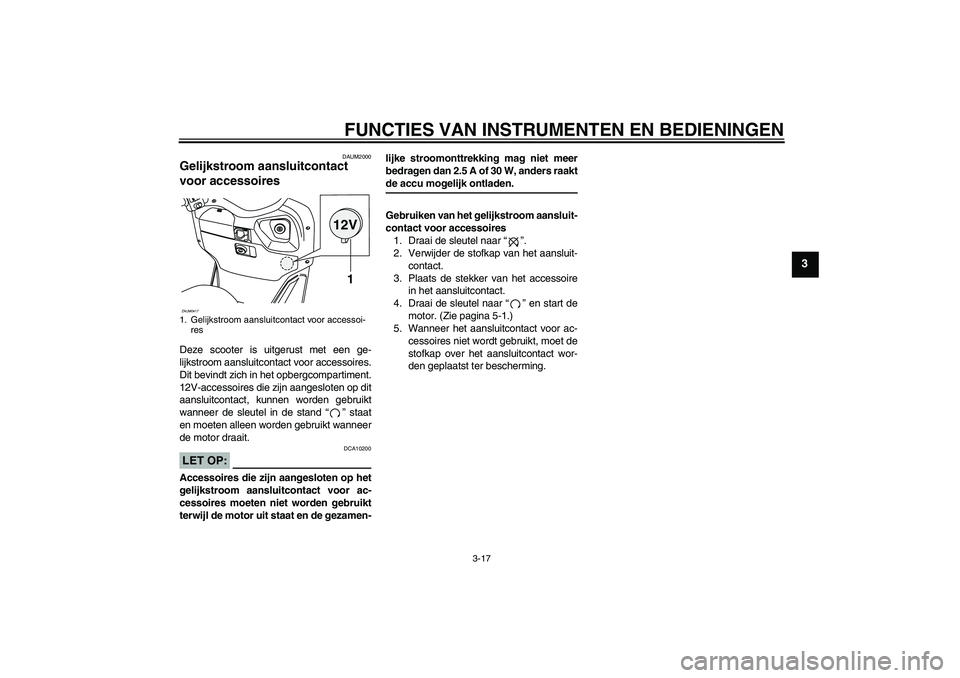

Gelijkstroom aansluitcontact
voor accessoires Deze scooter is uitgerust met een ge-
lijkstroom aansluitcontact voor accessoires.
Dit bevindt zich in het opbergcompartiment.
12V-accessoires die zijn aangesloten op dit
aansluitcontact, kunnen worden gebruikt
wanneer de sleutel in de stand “” staat
en moeten alleen worden gebruikt wanneer
de motor draait.LET OP:
DCA10200
Accessoires die zijn aangesloten op het
gelijkstroom aansluitcontact voor ac-
cessoires moeten niet worden gebruikt
terwijl de motor uit staat en de gezamen-lijke stroomonttrekking mag niet meer
bedragen dan 2.5 A of 30 W, anders raakt
de accu mogelijk ontladen.
Gebruiken van het gelijkstroom aansluit-
contact voor accessoires
1. Draai de sleutel naar “”.
2. Verwijder de stofkap van het aansluit-
contact.
3. Plaats de stekker van het accessoire
in het aansluitcontact.
4. Draai de sleutel naar “” en start de
motor. (Zie pagina 5-1.)
5. Wanneer het aansluitcontact voor ac-
cessoires niet wordt gebruikt, moet de
stofkap over het aansluitcontact wor-
den geplaatst ter bescherming.
1. Gelijkstroom aansluitcontact voor accessoi-
res
12V
1
ZAUM0417

CONTROLES VOOR HET STARTEN
4-1
4
DAU15591
De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.OPMERKING:Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijdin beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
WAARSCHUWING
DWA11150
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens demachine te gebruiken.
