2005 YAMAHA VERSITY 300 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAUM1470
Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (Empty) naarmate
het brandstofniveau daalt. Wanneer de
brandstof in de tank ongeveer 1.9 L (0.50
US gal) (0.42 Imp.gal) bereikt, gaat het
waarschuwingslampje brandstofniveau
branden en schakelt het multifunctionele
display automatisch naar “Trip/fuel”-modus.
(Zie pagina 3-4.) Vul in dat geval zo snel
mogelijk brandstof bij.OPMERKING:Voorkom dat de brandstoftank geheeldroog komt te staan.
DAUM1101
Accuspanningsmeter/temperatu
urmeter voor koelvloeistof Wanneer de sleutel wordt gedraaid naar
“”, geeft deze meter het accuspannings-
niveau aan voordat de motor werd uitge-
schakeld.OPMERKING:Als de naald daalt naar het merkteken “9V”
(laag), moet u een Yamaha dealer vragende accu te controleren.
Wanneer de sleutel wordt gedraaid naar
“”, geeft deze meter de temperatuur van
de koelvloeistof aan. Als de naald in de rode
zone staat, moet u de scooter stilzetten en
de motor laten afkoelen. (Zie pagina 6-32.)
LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
1. Brandstofniveaumeter
2. Waarschuwingslampje brandstofniveau
1
2
ZAUM0403
1. Hoog niveau
2. Laag niveau
1
2
ZAUM0579
1. Rode zone
1
ZAUM0580

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAUM2050
Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand tonen sinds deze voor het laatst
op nul zijn gezet, de tijd die is verlopen
sinds de rittellers op nul zijn gezet en
de gemiddelde gereden snelheid ge-
durende deze tijd)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)


een klok


een omgevingstemperatuurweergave


een indicator olieverversing (die gaat
branden wanneer de motorolie moet
worden ververst)
OPMERKING:

Voor het Verenigd Koninkrijk wordt de
afgelegde afstand aangegeven in mij-
len en wordt de temperatuur aangege-
ven in °F.


Voor andere landen wordt de afgeleg-
de afstand aangegeven in kilometers
en wordt de temperatuur aangegevenin °C.
Kilometerteller- en rittellermodus
Door indrukken van de “MODE”-toets wis-
selt de weergave volgens onderstaande
volgorde tussen kilometerteller “Total” en
ritteller “Trip”:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
OPMERKING:

De kilometerteller “Trip/fuel” wordt al-
leen geactiveerd wanneer het waar-
schuwingslampje brandstofniveau
gaat branden.


De kilometerteller “Trip 2” wordt auto-
matisch op nul teruggesteld nadat de
sleutel naar “” is gedraaid en ertwee uren zijn verstreken.
Door indrukken van de “SET”-toets in de ki-
lometertellermodus wisselt de weergave
volgens onderstaande volgorde tussen de
verschillende kilometertellerfuncties:
Trip 1 of Trip 2 → Time 1 of 2 → Gemiddel-
de snelheid 1 of 2 → Trip 1 of Trip 2
1.“MODE”-toets
2. Multifunctioneel display
3.“SET”-toets
1
23
ZAUM0581
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

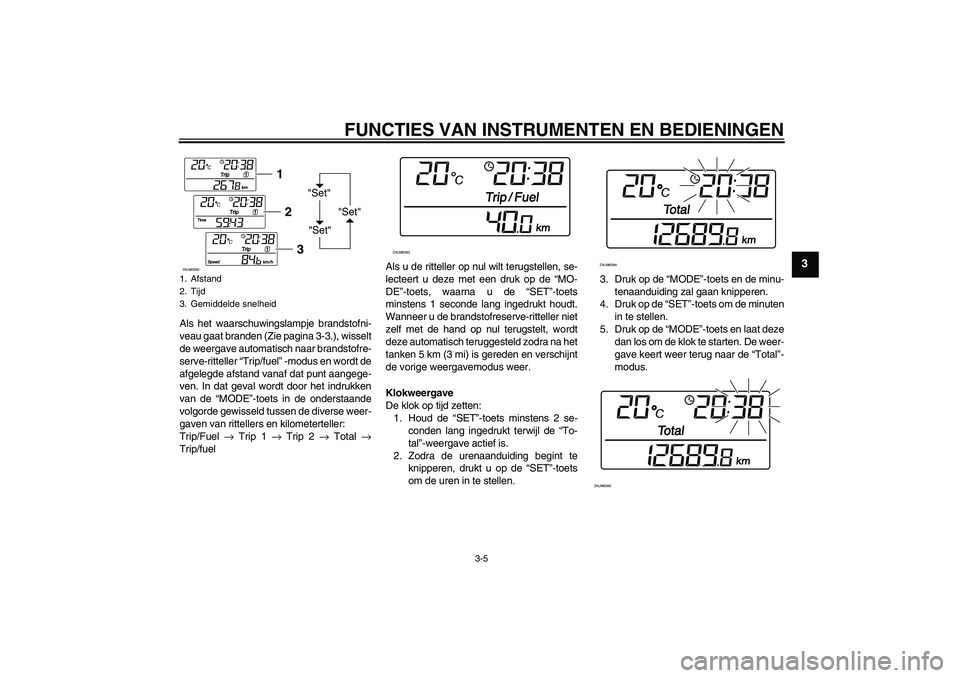

3-5
3
Als het waarschuwingslampje brandstofni-
veau gaat branden (Zie pagina 3-3.), wisselt
de weergave automatisch naar brandstofre-
serve-ritteller “Trip/fuel” -modus en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
van de “MODE”-toets in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelAls u de ritteller op nul wilt terugstellen, se-
lecteert u deze met een druk op de “MO-
DE”-toets, waarna u de “SET”-toets
minstens 1 seconde lang ingedrukt houdt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Klokweergave
De klok op tijd zetten:
1. Houd de “SET”-toets minstens 2 se-
conden lang ingedrukt terwijl de “To-
tal”-weergave actief is.
2. Zodra de urenaanduiding begint te
knipperen, drukt u op de “SET”-toets
om de uren in te stellen.3. Druk op de “MODE”-toets en de minu-
tenaanduiding zal gaan knipperen.
4. Druk op de “SET”-toets om de minuten
in te stellen.
5. Druk op de “MODE”-toets en laat deze
dan los om de klok te starten. De weer-
gave keert weer terug naar de “Total”-
modus.1. Afstand
2. Tijd
3. Gemiddelde snelheid
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
Omgevingstemperatuurweergave
Deze weergave toont de omgevingstempe-
ratuur vanaf –30 °C (–86 °F) tot 50 °C (122
°F).
Het waarschuwingslampje vorst “” gaat
automatisch branden als de temperatuur la-
ger is dan 3 °C (37.4 °F).Indicator olieverversing “OIL”
De motorolie moet worden ververst wan-
neer deze indicator gaat branden. De indi-
cator blijft branden totdat deze wordt
teruggesteld. Nadat de motorolie is ver-
verst, stelt u de indicator als volgt terug.
1. Houd de “MODE”-toets en de “SET”-
toets ingedrukt en draai de sleutel naar
“”.
2. Houd de “MODE”-toets en de “SET”-
toets nog twee tot vijf seconden inge-
drukt.
3. Laat de knoppen los. De indicator olie-
verversing zal nu uitgaan.
OPMERKING:

De indicator olieverversing gaat bran-
den na de eerste 1000 km (600 mi) en
daarna om de 3000 km (4800 mi).


Als de motorolie werd ververst voordat
de indicator olieverversing brandde
(dus voordat de intervalperiode voor
olieverversing was verstreken), moet
de indicator na de olieverversing wor-
den teruggesteld zodat het eerstvol-
gende tijdstip voor olieverversing weer
correct wordt aangegeven. Na het te-
rugstellen brandt de indicator gedu-
rende twee seconden. Als de indicator
niet gaat branden, herhaalt u de proce-dure.
1. Waarschuwingslampje vorst “”
2. Minteken
3. Temperatuur1
2
3ZAUM0396
1. Indicator olieverversing “OIL”
1
ZAUM0582

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU12330
Antidiefstal-alarmsysteem
(optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12343
Stuurschakelaars Links
Rechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
1. Waarschuwingscontrolelampje
1
ZAUM0406
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
1. Noodstopschakelaar “/”
2. Schakelaar alarmverlichting “”, “”
3. Startknop “”
1234
ZAUM04071
2
3
ZAUM0408

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU12720
Startknop “”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAUM1990
Schakelaar alarmverlichting “”, “”
Met de contactsleutel in de stand “” zet u
deze schakelaar op “” voor het inschake-
len van de alarmverlichting (gelijktijdig knip-
peren van alle richtingaanwijzers). Zet deze
schakelaar op “” en draai de sleutel naar
“” om de alarmverlichting uit te schake-
len.OPMERKING:Zelfs wanneer u de sleutel draait van “”
naar “” met ingeschakelde alarmverlich-
ting, blijft deze verlichting knipperen, onge-
acht de stand van de schakelaar van de
alarmverlichting. Als u de alarmverlichting
wilt uitschakelen, moet u de sleutel in de
stand “” zetten en de schakelaar van dealarmverlichting in de stand “”.De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw scooter stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP:
DCA10060
Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accuontladen raken.
DAU12900
Voorremhendel De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.1. Voorremhendel
1
ZAUM0084

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

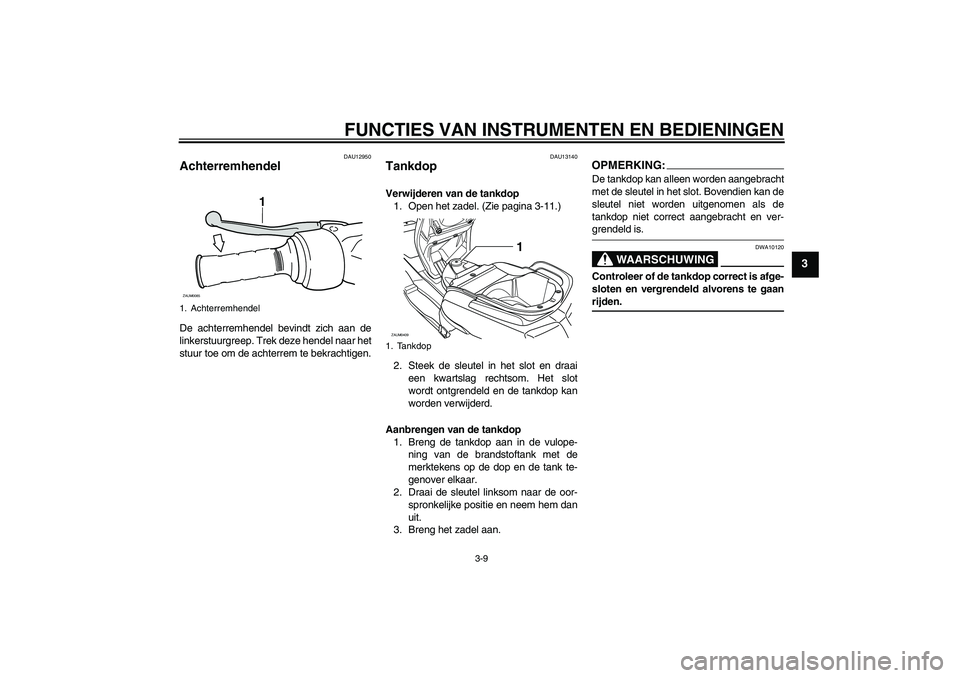

3-9
3
DAU12950
Achterremhendel De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
DAU13140
Tankdop Verwijderen van de tankdop
1. Open het zadel. (Zie pagina 3-11.)
2. Steek de sleutel in het slot en draai
een kwartslag rechtsom. Het slot
wordt ontgrendeld en de tankdop kan
worden verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank met de
merktekens op de dop en de tank te-
genover elkaar.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem dan
uit.
3. Breng het zadel aan.
OPMERKING:De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-grendeld is.
WAARSCHUWING
DWA10120
Controleer of de tankdop correct is afge-
sloten en vergrendeld alvorens te gaanrijden.
1. Achterremhendel
1
ZAUM0085
1. Tankdop
1
ZAUM0409

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU13210
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
WAARSCHUWING
DWA10880


Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heetmotorblok.
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Vulpijp brandstoftank
2. Brandstofniveau
1
2
ZAUM0020
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
10.9 L (2.88 US gal) (2.40 Imp.gal)
Brandstofreserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)
