Ruedas de radios
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación y si los radios están flojos
o dañados. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.

Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22030
Ajuste del juego libre de la
maneta de embrague
El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de
embrague.
2. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
1. Contratuerca (maneta del embrague)
2. Perno de ajuste
3. Tuerca de ajuste
4. Contratuerca (cable del embrague)
5. Juego libre de la maneta de embrague
12
(a)
(b) (a)
(b)
5
34

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
1
2
3
4
5
6
7
8
9

gue gire el perno de ajuste en la direc-
ción (b).
3. Si con el procedimiento descrito no
consigue obtener el juego libre especi-
ficado de la maneta de embrague,
apriete la contratuerca y omita el resto
del procedimiento. De lo contrario,
proceda del modo siguiente.
4. Gire completamente el perno de ajus-
te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Afloje la contratuerca hacia abajo del
cable del embrague.
6. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete ambas contratuercas.

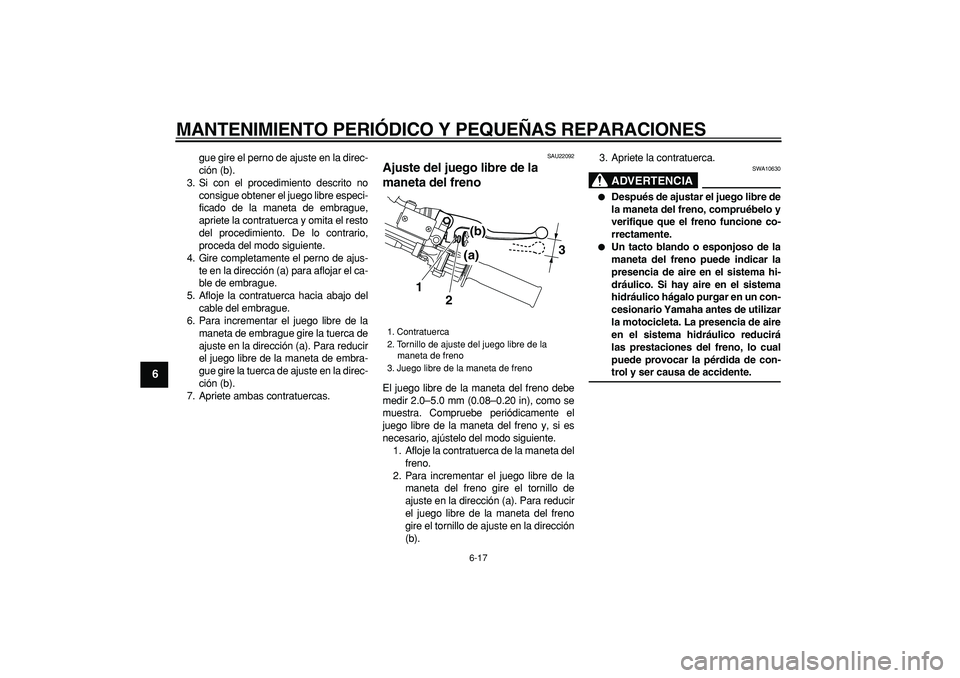

SAU22092
Ajuste del juego libre de la
maneta del freno
El juego libre de la maneta del freno debe
medir 2.0–5.0 mm (0.08–0.20 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del
freno.
2. Para incrementar el juego libre de la
maneta del freno gire el tornillo de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b).3. Apriete la contratuerca.
ADVERTENCIA

SWA10630

Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.

Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-
trol y ser causa de accidente.
1. Contratuerca
2. Tornillo de ajuste del juego libre de la
maneta de freno
3. Juego libre de la maneta de freno
3
1
2
(a)(b)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
2
3
4
5
67
8
9

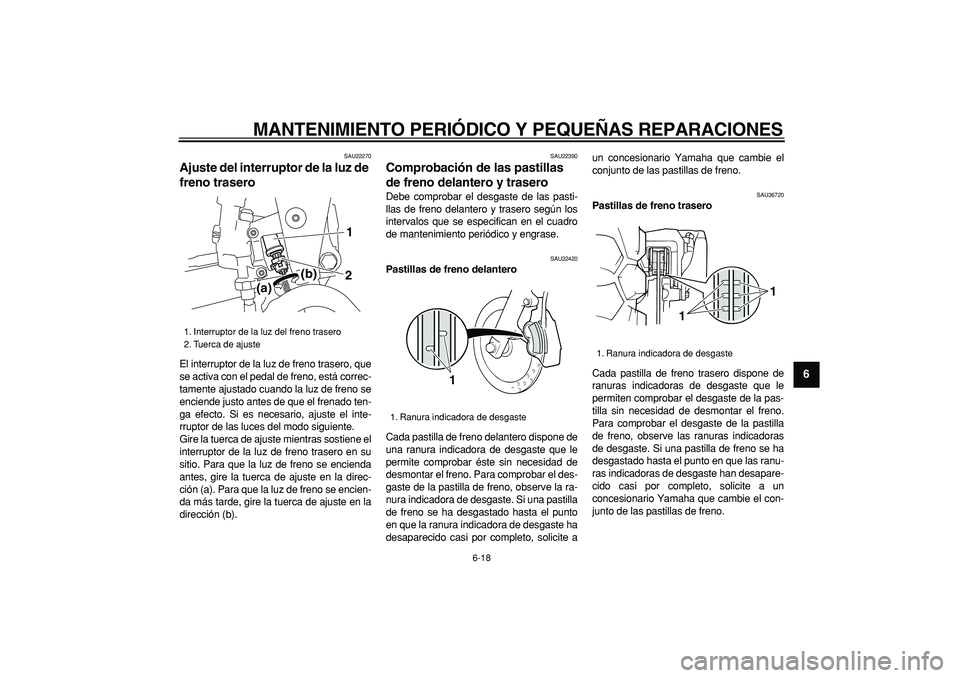

SAU22270
Ajuste del interruptor de la luz de
freno trasero
El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno trasero en su
sitio. Para que la luz de freno se encienda
antes, gire la tuerca de ajuste en la direc-
ción (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección (b).
SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22420
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite aun concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU36720
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranu-
ras indicadoras de desgaste han desapare-
cido casi por completo, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste
21
(a)(b)

1. Ranura indicadora de desgaste
1

1. Ranura indicadora de desgaste
1
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
1
2
3
4
5
6
7
8
9

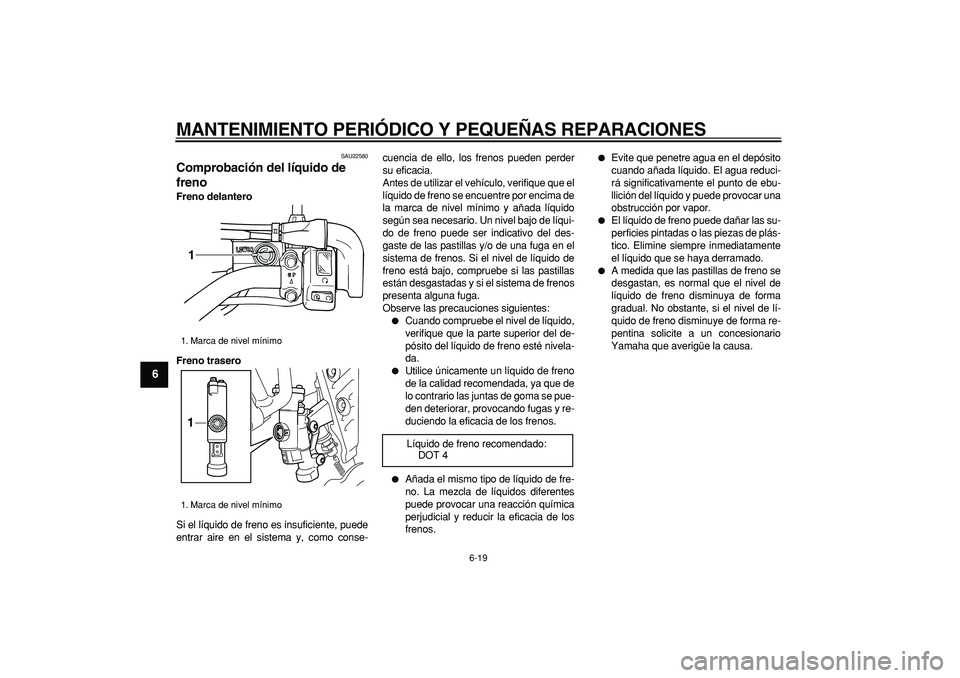

SAU22580
Comprobación del líquido de
freno
Freno delantero
Freno trasero
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.

Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.

Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.

El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.

A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
1. Marca de nivel mínimo
11

Líquido de freno recomendado:
DOT 4

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
2
3
4
5
67
8
9

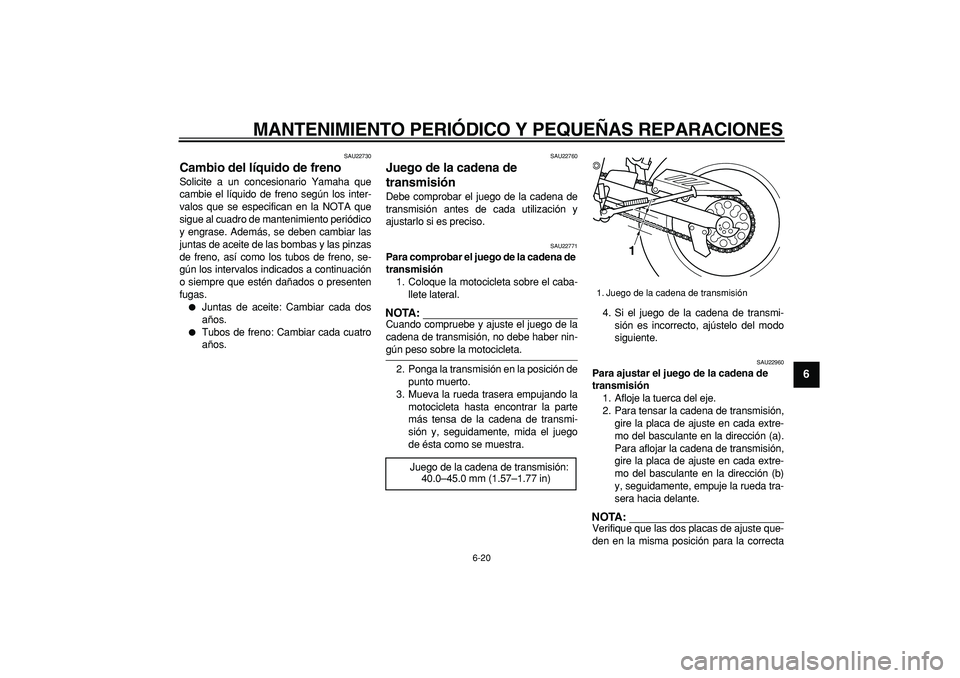

SAU22730
Cambio del líquido de freno
Solicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en la NOTA que
sigue al cuadro de mantenimiento periódico
y engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.

Tubos de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de
transmisión
Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU22771
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.
NOTA:

Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU22960
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje.
2. Para tensar la cadena de transmisión,
gire la placa de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la placa de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia delante.
NOTA:

Verifique que las dos placas de ajuste que-
den en la misma posición para la correcta Juego de la cadena de transmisión:
40.0–45.0 mm (1.57–1.77 in)
1. Juego de la cadena de transmisión
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
1
2
3
4
5
6
7
8
9

alineación de la rueda.
ATENCION:

SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena se
salga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisión
dentro de los límites especificados.
3. Apriete la tuerca del eje con el par es-
pecificado.
SAU23022
Limpieza y engrase de la cadena
de transmisión
La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.
ATENCION:

SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta o
utilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.
ATENCION:

SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de alta
presión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
ATENCION:

SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substancias
que podrían dañar las juntas tóricas.
1. Placa de ajuste
2. Tope
3. Tuerca del eje
Par de apriete:
Tuerca del eje:
85 Nm (8.5 m·kgf, 61.5 ft·lbf)
1
3
2
(a)
(b)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
2
3
4
5
67
8
9

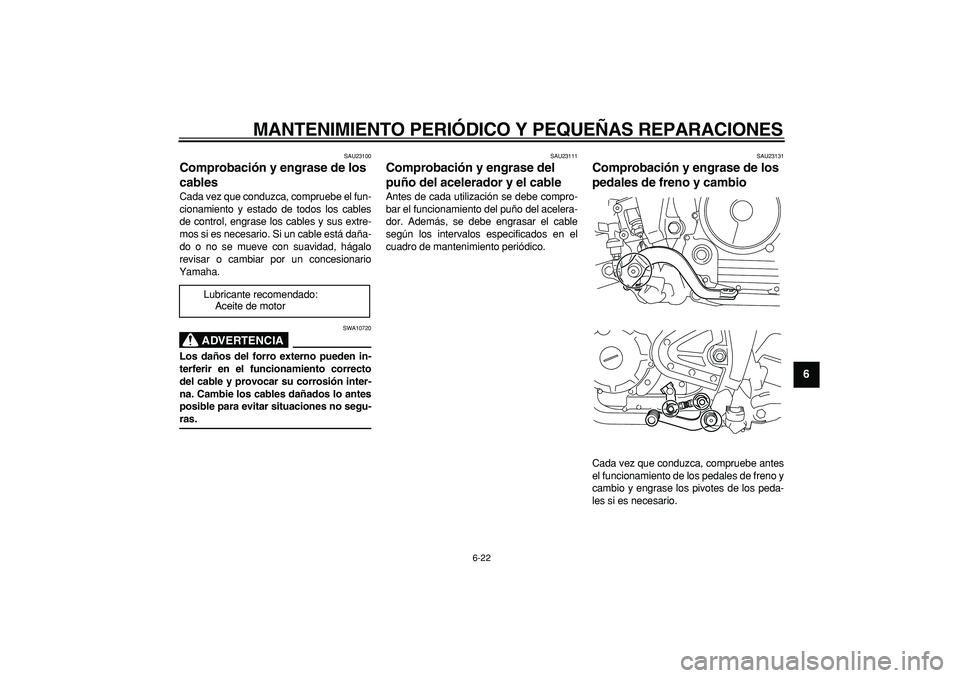

SAU23100
Comprobación y engrase de los
cables
Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA

SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-
ras.
SAU23111
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU23131
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Aceite de motor

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
1
2
3
4
5
6
7
8
9

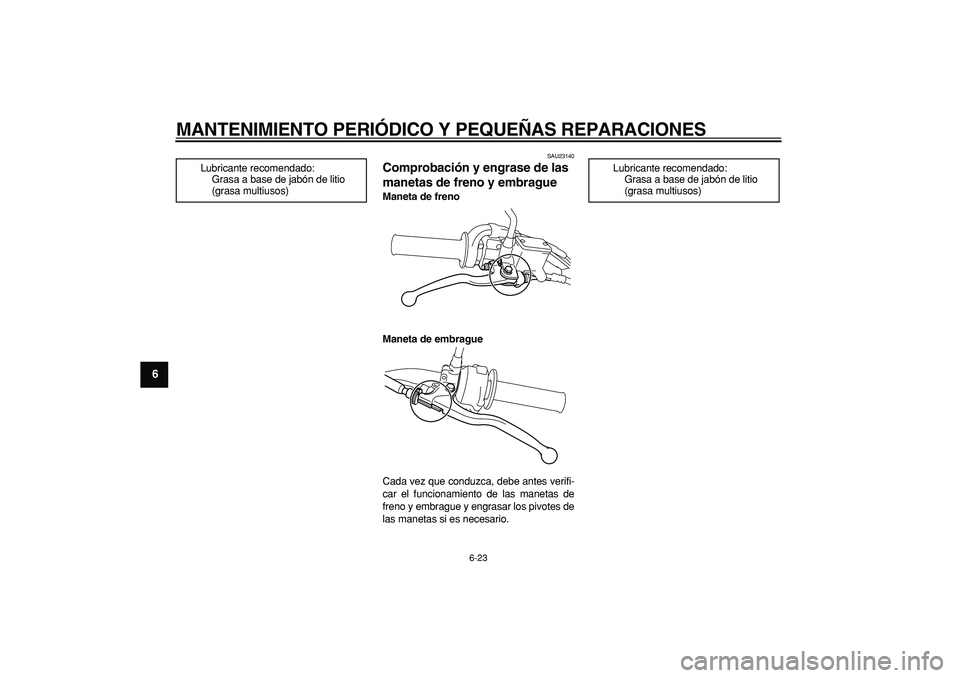

SAU23140
Comprobación y engrase de las
manetas de freno y embrague
Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario. Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)
