2005 YAMAHA TRICKER 250 Manuale de Empleo (in Spanish)

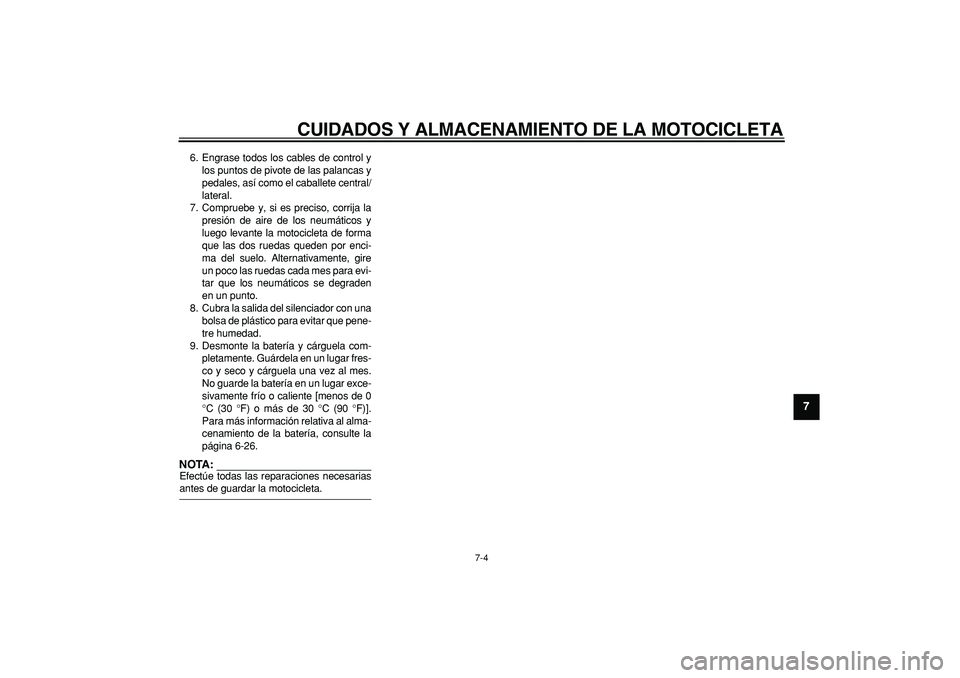

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
2
3
4
5
6
78
9

6. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
7. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante la motocicleta de forma
que las dos ruedas queden por enci-
ma del suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
8. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
9. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-26.
NOTA:

Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.

8-1
1
2
3
4
5
6
7
8
9

ESPECIFICACIONES
SAU2633D
Dimensiones:
Longitud total:
2010 mm (79.1 in)
Anchura total:
800 mm (31.5 in)
Altura total:
1145 mm (45.1 in)
Altura del asiento:
790 mm (31.1 in)
Distancie entre ejes:
1330 mm (52.4 in)
Holgura mínima al suelo:
280 mm (11.02 in)
Radio de giro mínimo:
1900 mm (74.8 in)
Peso:
Con aceite y combustible:
120.0 kg (265 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249.0 cm
3

(15.19 cu.in)
Calibre
×
Carrera:
74.0
×
58.0 mm (2.91
×
2.28 in)
Relación de compresión:
9.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.20 L (1.27 US qt) (1.06 Imp.qt)
Con repuesto de filtro de aceite:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
6.0 L (1.59 US gal) (1.32 Imp.gal)
Cantidad de reserva de combustible:
1.9 L (0.50 US gal) (0.42 Imp.gal)
Carburador:
Fabricante:
TEIKEI
Tipo
×
cantidad:
MV33 x 1
Bujía(s):
Fabricante/modelo:
NGK/DR7EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
74/24 (3.083)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
45/15 (3.000)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
37/13 (2.846)
2a:
29/16 (1.812)
3a:
29/22 (1.318)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

ESPECIFICACIONES
8-2
2
3
4
5
6
7
89

4a:
29/28 (1.035)
5a:
23/28 (0.821)
Chasis:
Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
25.17 grado
Base del ángulo de inclinación:
92.0 mm (3.62 in)
Neumático delantero:
Tipo:
Con cámara
Tamaño:
80/100-19M/C 49P
Fabricante/modelo:
BRIDGESTONE/TW201
Neumático trasero:
Tipo:
Con cámara
Tamaño:
120/90-16M/C 63P
Fabricante/modelo:
BRIDGESTONE/TW202
Carga:
Carga máxima:
180 kg (397 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)

Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
125 kPa (18 psi) (1.25 kgf/cm
2

)
Trasero:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Trasero:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
19x1.85
Rueda trasera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
16x2.15
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencilloOperación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180.0 mm (7.09 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
172.0 mm (6.77 in)
Sistema eléctrico:
Sistema de encendido:
CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9

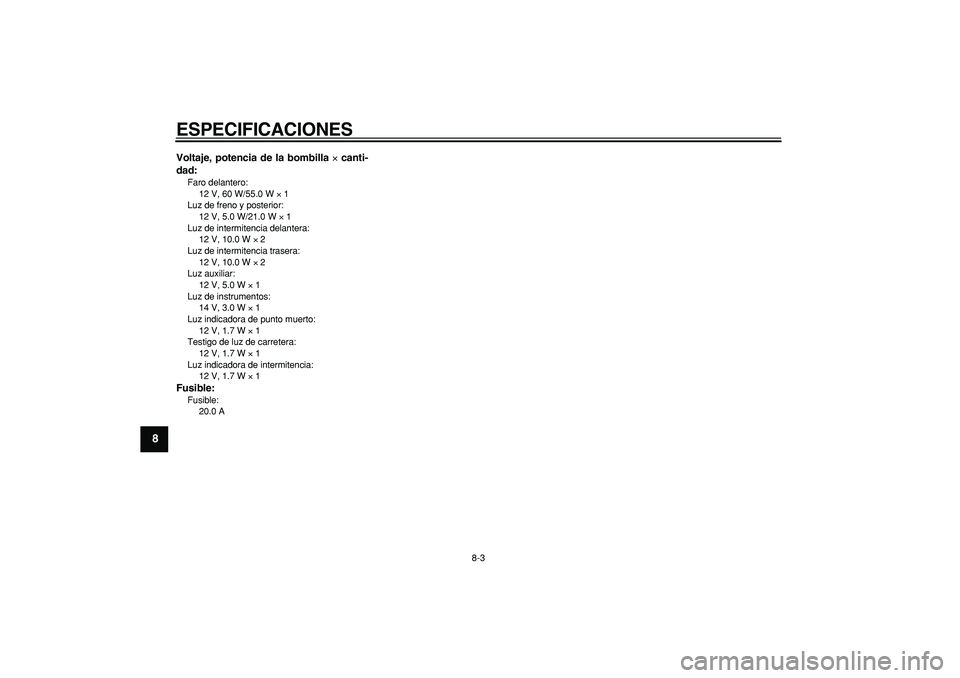

Voltaje, potencia de la bombilla
×
canti-
dad:
Faro delantero:
12 V, 60 W/55.0 W
×
1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1
Luz de instrumentos:
14 V, 3.0 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1
Testigo de luz de carretera:
12 V, 1.7 W
×
1
Luz indicadora de intermitencia:
12 V, 1.7 W
×
1

Fusible:
Fusible:
20.0 A

9-1
2
3
4
5
6
7
8
9

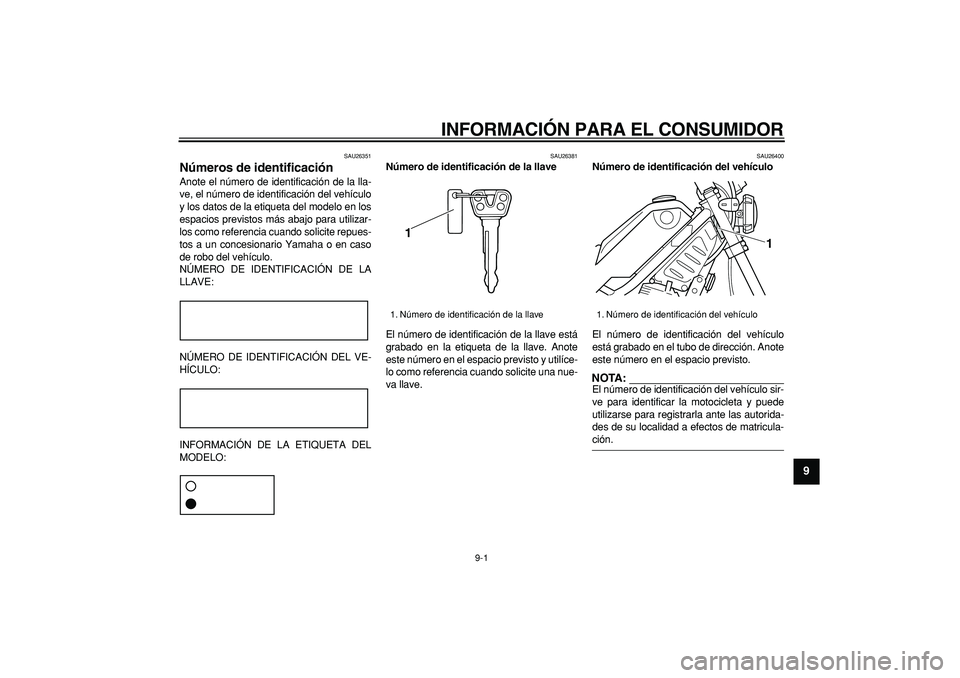

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA:

El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
1

1. Número de identificación del vehículo
1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
8
9

SAU36980

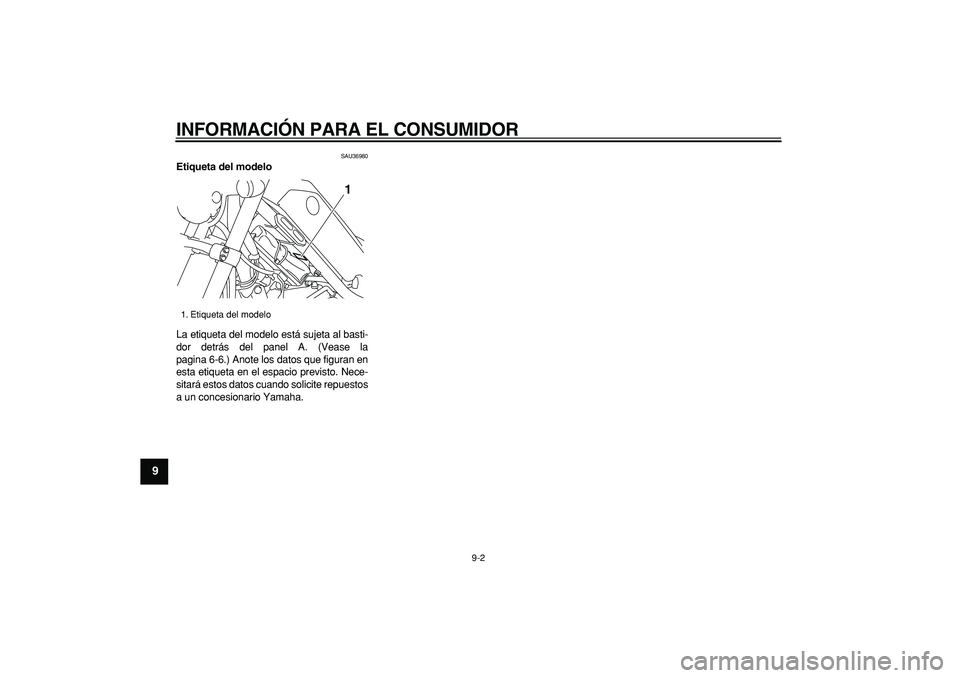

Etiqueta del modelo
La etiqueta del modelo está sujeta al basti-
dor detrás del panel A. (Vease la
pagina 6-6.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Etiqueta del modelo
1

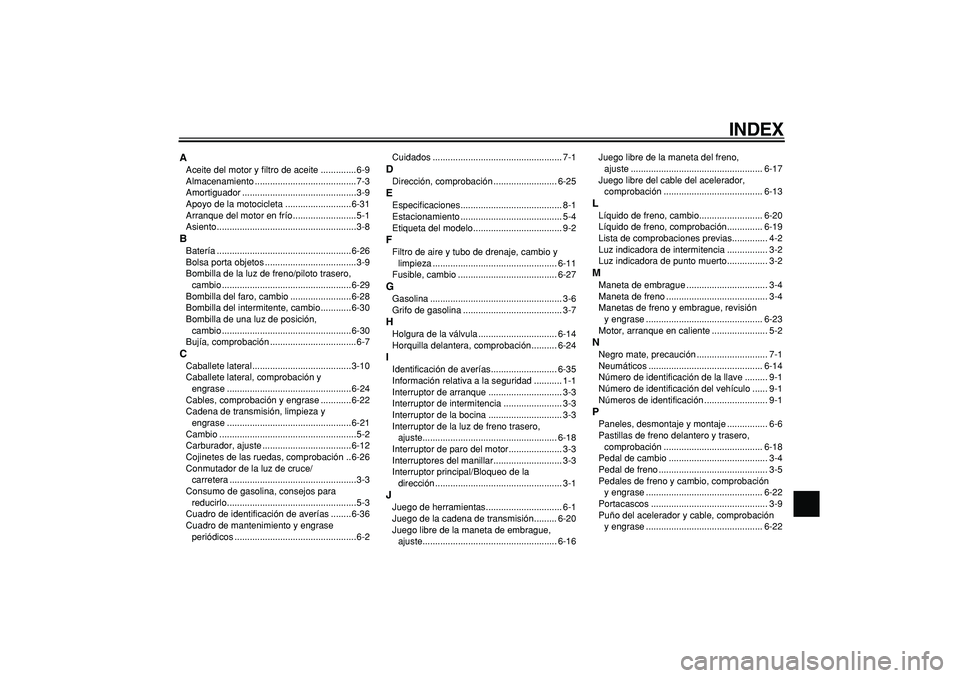

INDEX
A
Aceite del motor y filtro de aceite ..............6-9
Almacenamiento ........................................7-3
Amortiguador .............................................3-9
Apoyo de la motocicleta ..........................6-31
Arranque del motor en frío .........................5-1
Asiento.......................................................3-8
B
Batería .....................................................6-26
Bolsa porta objetos ....................................3-9
Bombilla de la luz de freno/piloto trasero,
cambio ...................................................6-29
Bombilla del faro, cambio ........................6-28
Bombilla del intermitente, cambio ............6-30
Bombilla de una luz de posición,
cambio ...................................................6-30
Bujía, comprobación ..................................6-7
C
Caballete lateral .......................................3-10
Caballete lateral, comprobación y
engrase .................................................6-24
Cables, comprobación y engrase ............6-22
Cadena de transmisión, limpieza y
engrase .................................................6-21
Cambio ......................................................5-2
Carburador, ajuste ...................................6-12
Cojinetes de las ruedas, comprobación ..6-26
Conmutador de la luz de cruce/
carretera ..................................................3-3
Consumo de gasolina, consejos para
reducirlo...................................................5-3
Cuadro de identificación de averías ........6-36
Cuadro de mantenimiento y engrase
periódicos ................................................6-2Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-25
E
Especificaciones........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo................................... 9-2
F
Filtro de aire y tubo de drenaje, cambio y
limpieza ................................................. 6-11
Fusible, cambio ....................................... 6-27
G
Gasolina .................................................... 3-6
Grifo de gasolina ....................................... 3-7
H
Holgura de la válvula ............................... 6-14
Horquilla delantera, comprobación.......... 6-24
I
Identificación de averías.......................... 6-35
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ............................. 3-3
Interruptor de intermitencia ....................... 3-3
Interruptor de la bocina ............................. 3-3
Interruptor de la luz de freno trasero,
ajuste..................................................... 6-18
Interruptor de paro del motor..................... 3-3
Interruptores del manillar........................... 3-3
Interruptor principal/Bloqueo de la
dirección .................................................. 3-1
J
Juego de herramientas.............................. 6-1
Juego de la cadena de transmisión......... 6-20
Juego libre de la maneta de embrague,
ajuste..................................................... 6-16Juego libre de la maneta del freno,
ajuste .................................................... 6-17
Juego libre del cable del acelerador,
comprobación ....................................... 6-13
L
Líquido de freno, cambio......................... 6-20
Líquido de freno, comprobación.............. 6-19
Lista de comprobaciones previas.............. 4-2
Luz indicadora de intermitencia ................ 3-2
Luz indicadora de punto muerto................ 3-2
M
Maneta de embrague ................................ 3-4
Maneta de freno ........................................ 3-4
Manetas de freno y embrague, revisión
y engrase .............................................. 6-23
Motor, arranque en caliente ...................... 5-2
N
Negro mate, precaución ............................ 7-1
Neumáticos ............................................. 6-14
Número de identificación de la llave ......... 9-1
Número de identificación del vehículo ...... 9-1
Números de identificación ......................... 9-1
P
Paneles, desmontaje y montaje ................ 6-6
Pastillas de freno delantero y trasero,
comprobación ....................................... 6-18
Pedal de cambio ....................................... 3-4
Pedal de freno ........................................... 3-5
Pedales de freno y cambio, comprobación
y engrase .............................................. 6-22
Portacascos .............................................. 3-9
Puño del acelerador y cable, comprobación
y engrase .............................................. 6-22

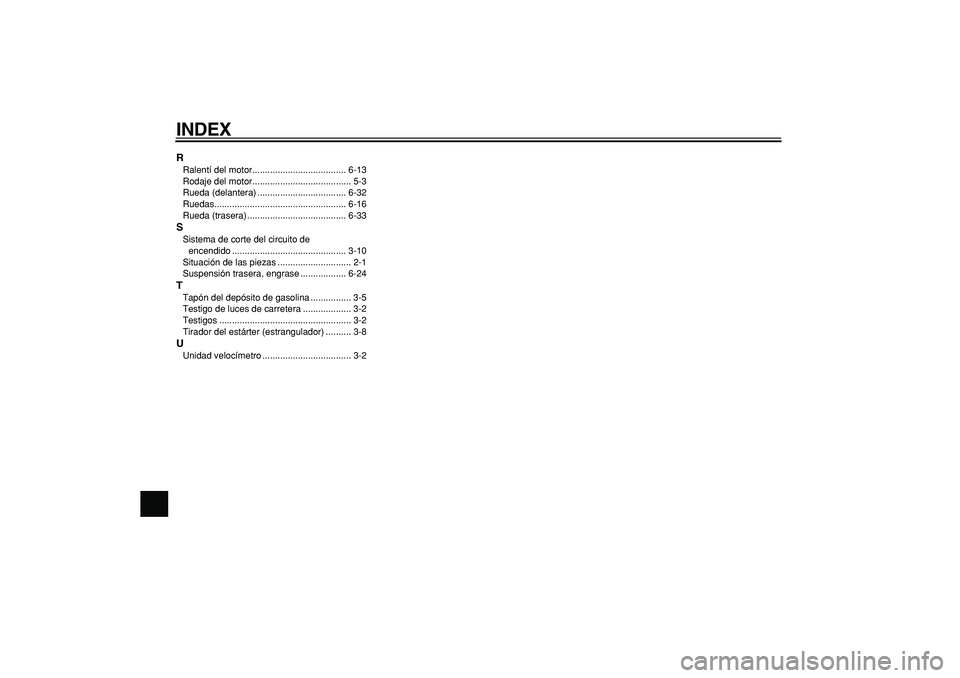

INDEX
R
Ralentí del motor..................................... 6-13
Rodaje del motor....................................... 5-3
Rueda (delantera) ................................... 6-32
Ruedas.................................................... 6-16
Rueda (trasera) ....................................... 6-33
S
Sistema de corte del circuito de
encendido ............................................. 3-10
Situación de las piezas ............................. 2-1
Suspensión trasera, engrase .................. 6-24
T
Tapón del depósito de gasolina ................ 3-5
Testigo de luces de carretera ................... 3-2
Testigos .................................................... 3-2
Tirador del estárter (estrangulador) .......... 3-8
U
Unidad velocímetro ................................... 3-2
