2005 YAMAHA TRICKER 250 Manuale de Empleo (in Spanish)

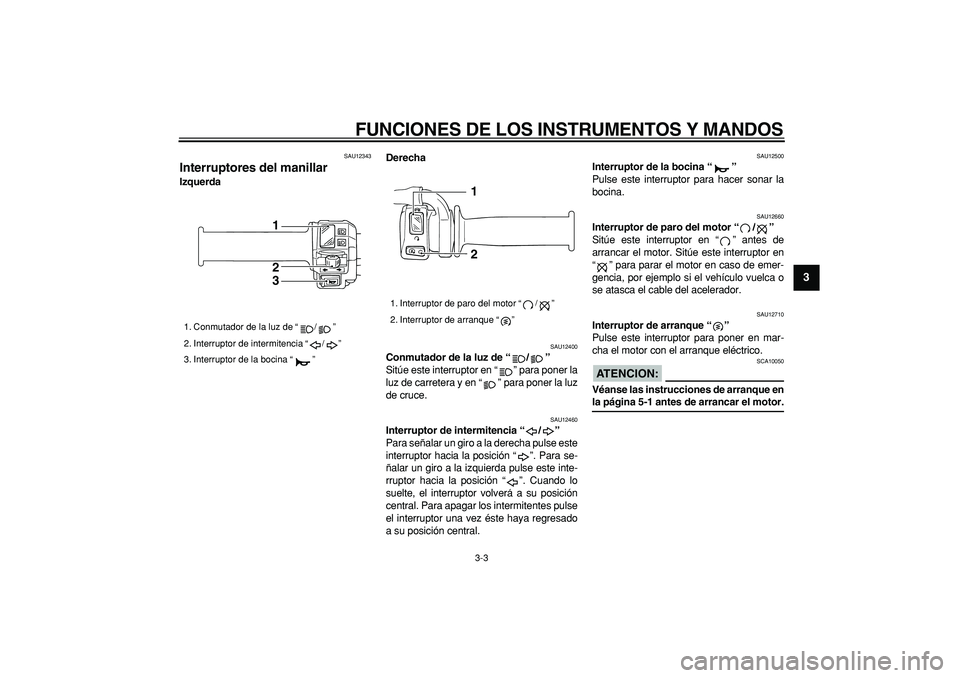

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
2
34
5
6
7
8
9

SAU12343
Interruptores del manillar
IzquerdaDerecha
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interruptor en
“ ” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
ATENCION:

SCA10050
Véanse las instrucciones de arranque en
la página 5-1 antes de arrancar el motor.
1. Conmutador de la luz de “ / ”
2. Interruptor de intermitencia “ / ”
3. Interruptor de la bocina “ ”
1
2
3

1. Interruptor de paro del motor “ / ”
2. Interruptor de arranque “ ”
1
2

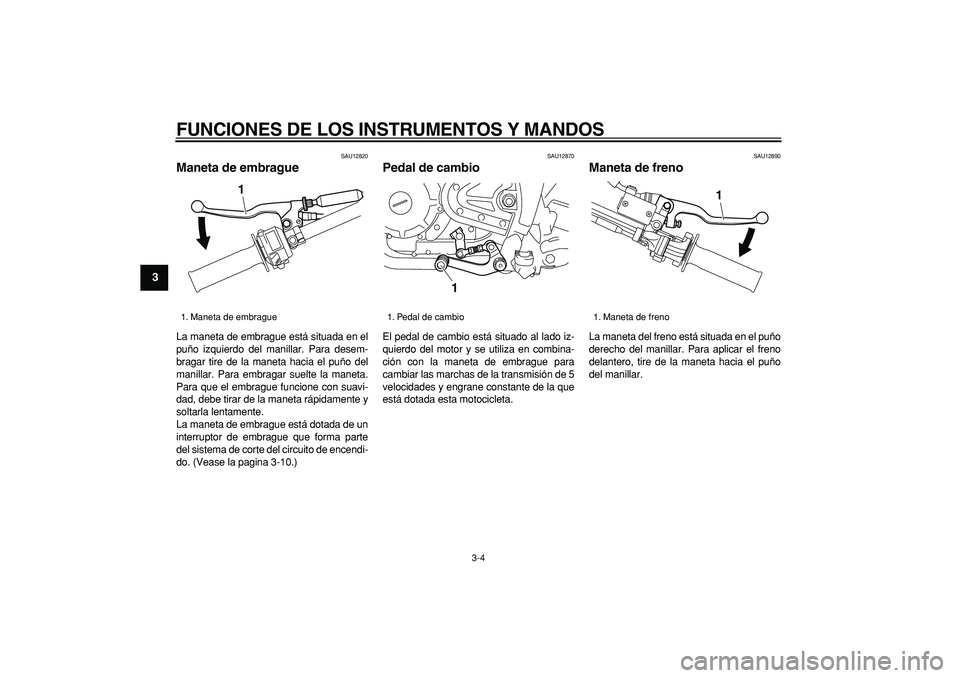

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

SAU12820
Maneta de embrague
La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la pagina 3-10.)
SAU12870
Pedal de cambio
El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 5
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU12890
Maneta de freno
La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
1. Maneta de embrague
1

1. Pedal de cambio1
1. Maneta de freno
1

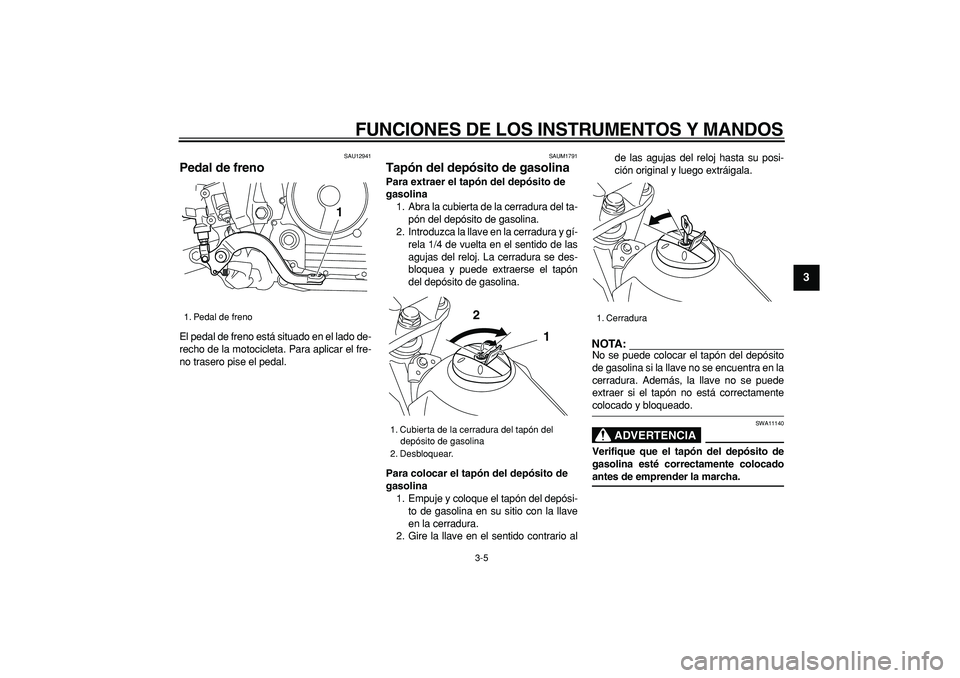

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9

SAU12941
Pedal de freno
El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAUM1791
Tapón del depósito de gasolina
Para extraer el tapón del depósito de
gasolina
1. Abra la cubierta de la cerradura del ta-
pón del depósito de gasolina.
2. Introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se des-
bloquea y puede extraerse el tapón
del depósito de gasolina.
Para colocar el tapón del depósito de
gasolina
1. Empuje y coloque el tapón del depósi-
to de gasolina en su sitio con la llave
en la cerradura.
2. Gire la llave en el sentido contrario alde las agujas del reloj hasta su posi-
ción original y luego extráigala.
NOTA:

No se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA

SWA11140
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha.
1. Pedal de freno
1

1. Cubierta de la cerradura del tapón del
depósito de gasolina
2. Desbloquear.
1
2
1. Cerradura

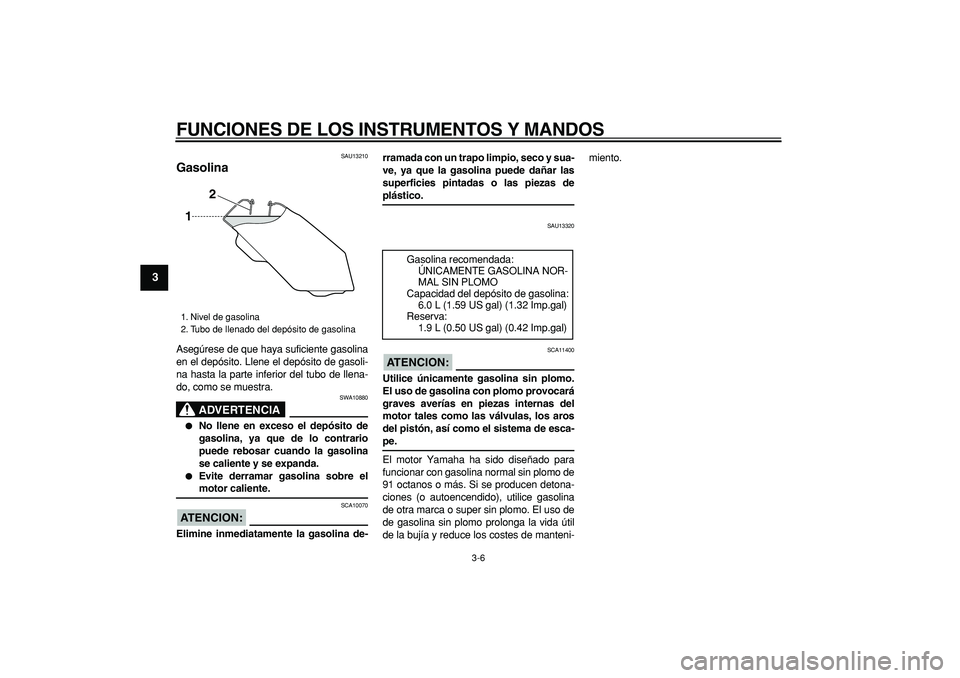

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

SAU13210
Gasolina
Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA

SWA10880

No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.

Evite derramar gasolina sobre el
motor caliente.
ATENCION:

SCA10070
Elimine inmediatamente la gasolina de-rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas de
plástico.
SAU13320
ATENCION:

SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o super sin plomo. El uso de
de gasolina sin plomo prolonga la vida útil
de la bujía y reduce los costes de manteni-miento.
1. Nivel de gasolina
2. Tubo de llenado del depósito de gasolina
1
2

Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
6.0 L (1.59 US gal) (1.32 Imp.gal)
Reserva:
1.9 L (0.50 US gal) (0.42 Imp.gal)

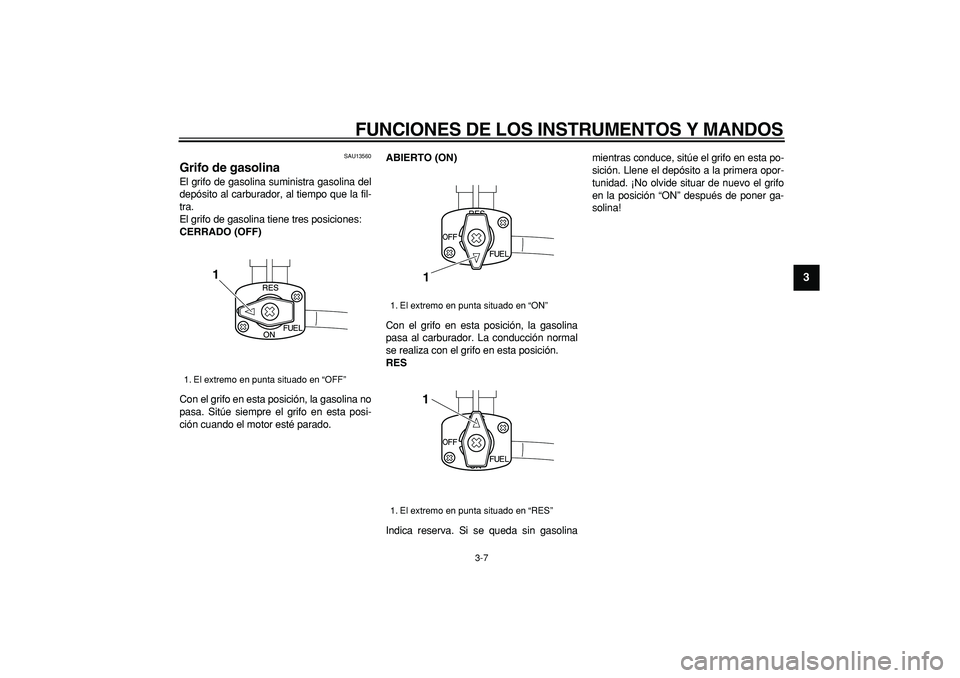

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9

SAU13560
Grifo de gasolina
El grifo de gasolina suministra gasolina del
depósito al carburador, al tiempo que la fil-
tra.
El grifo de gasolina tiene tres posiciones:
CERRADO (OFF)
Con el grifo en esta posición, la gasolina no
pasa. Sitúe siempre el grifo en esta posi-
ción cuando el motor esté parado.
ABIERTO (ON)
Con el grifo en esta posición, la gasolina
pasa al carburador. La conducción normal
se realiza con el grifo en esta posición.
RES
Indica reserva. Si se queda sin gasolinamientras conduce, sitúe el grifo en esta po-
sición. Llene el depósito a la primera opor-
tunidad. ¡No olvide situar de nuevo el grifo
en la posición “ON” después de poner ga-
solina!

1. El extremo en punta situado en “OFF”
1

1. El extremo en punta situado en “ON”
1. El extremo en punta situado en “RES”
11

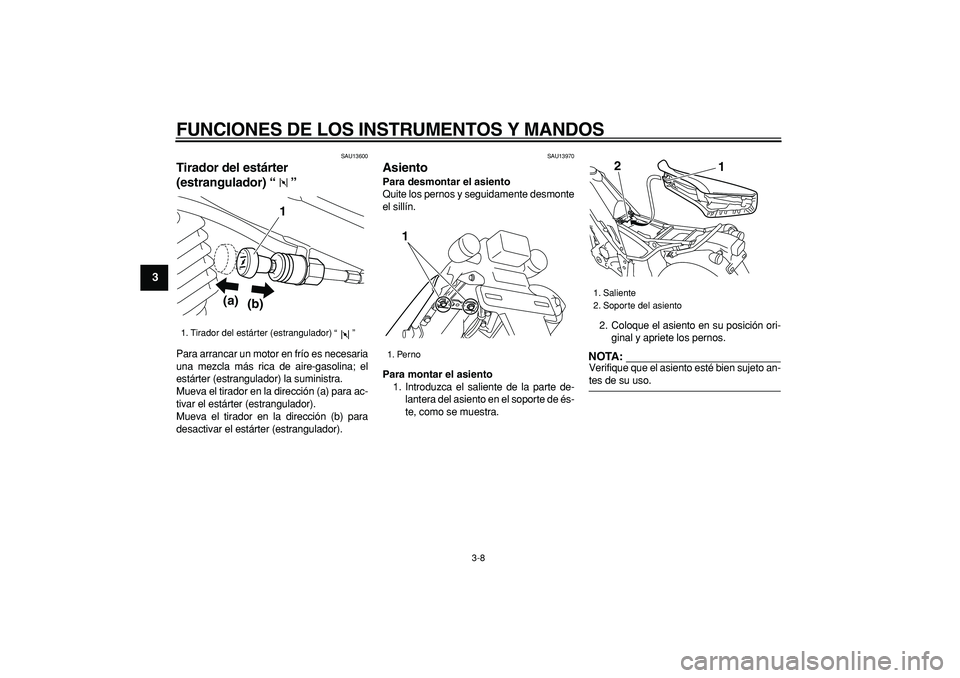

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9

SAU13600
Tirador del estárter
(estrangulador) “”
Para arrancar un motor en frío es necesaria
una mezcla más rica de aire-gasolina; el
estárter (estrangulador) la suministra.
Mueva el tirador en la dirección (a) para ac-
tivar el estárter (estrangulador).
Mueva el tirador en la dirección (b) para
desactivar el estárter (estrangulador).
SAU13970
Asiento
Para desmontar el asiento
Quite los pernos y seguidamente desmonte
el sillín.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.2. Coloque el asiento en su posición ori-
ginal y apriete los pernos.
NOTA:

Verifique que el asiento esté bien sujeto an-
tes de su uso.
1. Tirador del estárter (estrangulador) “ ”
1
(a)
(b)

1. Perno
1

1. Saliente
2. Soporte del asiento
1 2

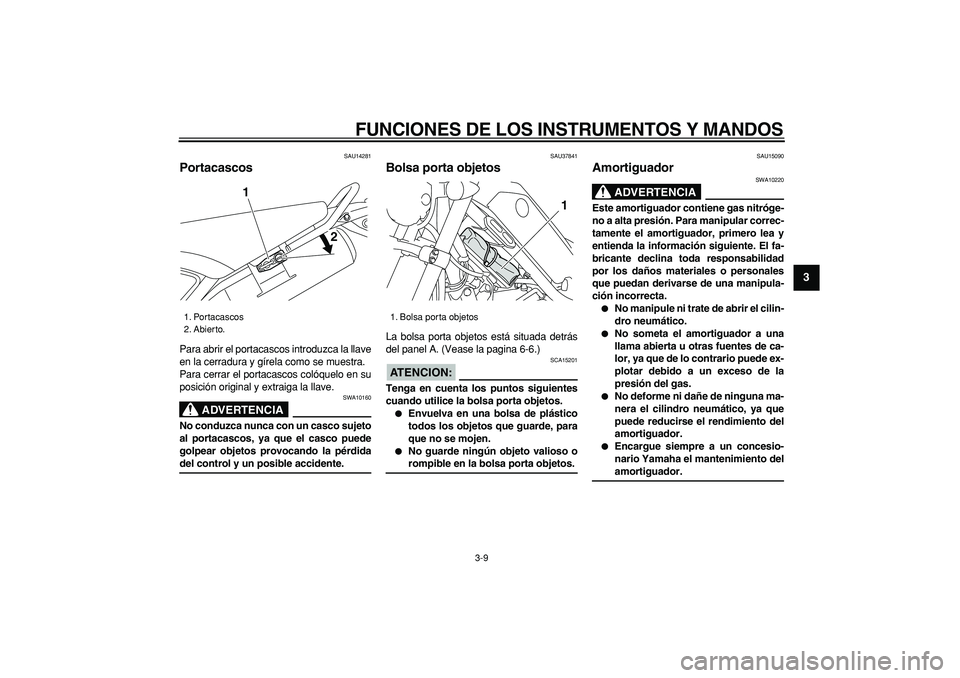

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9

SAU14281
Portacascos
Para abrir el portacascos introduzca la llave
en la cerradura y gírela como se muestra.
Para cerrar el portacascos colóquelo en su
posición original y extraiga la llave.
ADVERTENCIA

SWA10160
No conduzca nunca con un casco sujeto
al portacascos, ya que el casco puede
golpear objetos provocando la pérdida
del control y un posible accidente.
SAU37841
Bolsa porta objetos
La bolsa porta objetos está situada detrás
del panel A. (Vease la pagina 6-6.)
ATENCION:

SCA15201
Tenga en cuenta los puntos siguientes
cuando utilice la bolsa porta objetos.

Envuelva en una bolsa de plástico
todos los objetos que guarde, para
que no se mojen.

No guarde ningún objeto valioso o
rompible en la bolsa porta objetos.
SAU15090
Amortiguador
ADVERTENCIA

SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.

No manipule ni trate de abrir el cilin-
dro neumático.

No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.

No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.

Encargue siempre a un concesio-
nario Yamaha el mantenimiento del
amortiguador.
1. Portacascos
2. Abierto.
1
2

1. Bolsa porta objetos
1

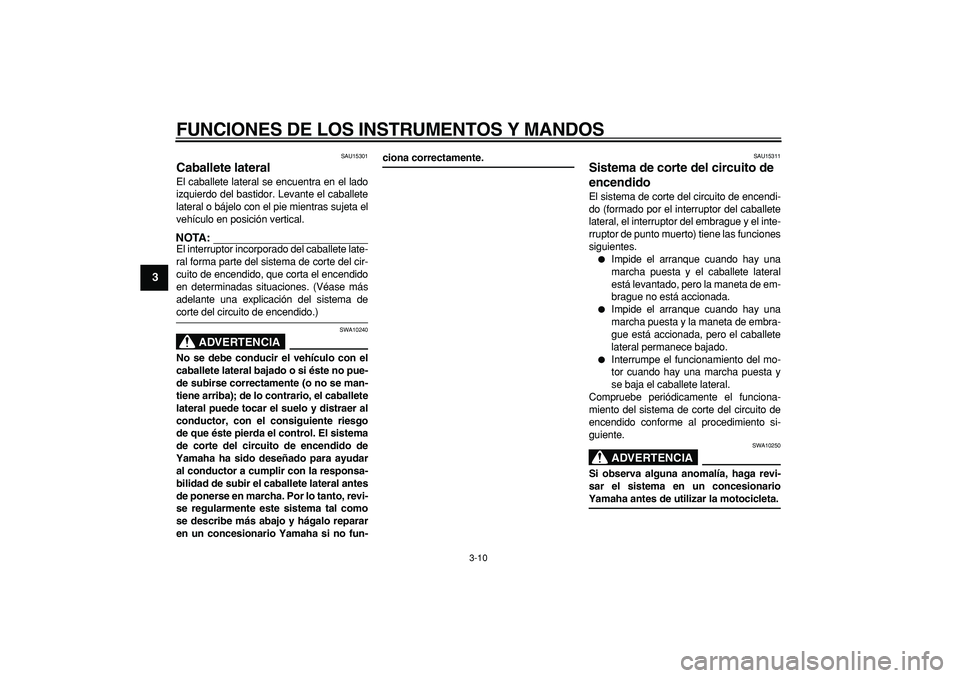

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9

SAU15301
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA:

El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema de
corte del circuito de encendido.)
ADVERTENCIA

SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido deseñado para ayudar
al conductor a cumplir con la responsa-
bilidad de subir el caballete lateral antes
de ponerse en marcha. Por lo tanto, revi-
se regularmente este sistema tal como
se describe más abajo y hágalo reparar
en un concesionario Yamaha si no fun-
ciona correctamente.
SAU15311
Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.

Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.

Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
ADVERTENCIA

SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionario
Yamaha antes de utilizar la motocicleta.
