2005 YAMAHA TRICKER 250 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

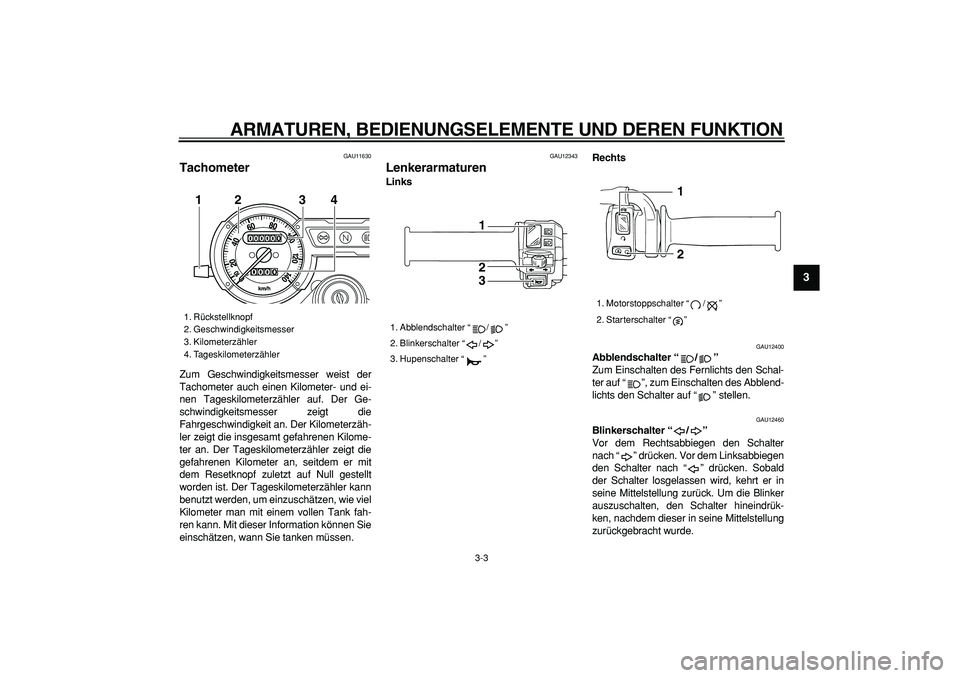

3-3
2
34
5
6
7
8
9

GAU11630
Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und ei-
nen Tageskilometerzähler auf. Der Ge-
schwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an. Der Kilometerzäh-
ler zeigt die insgesamt gefahrenen Kilome-
ter an. Der Tageskilometerzähler zeigt die
gefahrenen Kilometer an, seitdem er mit
dem Resetknopf zuletzt auf Null gestellt
worden ist. Der Tageskilometerzähler kann
benutzt werden, um einzuschätzen, wie viel
Kilometer man mit einem vollen Tank fah-
ren kann. Mit dieser Information können Sie
einschätzen, wann Sie tanken müssen.
GAU12343
Lenkerarmaturen
LinksRechts
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
1. Rückstellknopf
2. Geschwindigkeitsmesser
3. Kilometerzähler
4. Tageskilometerzähler
1
2
3
4

1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1
2
3
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
1
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

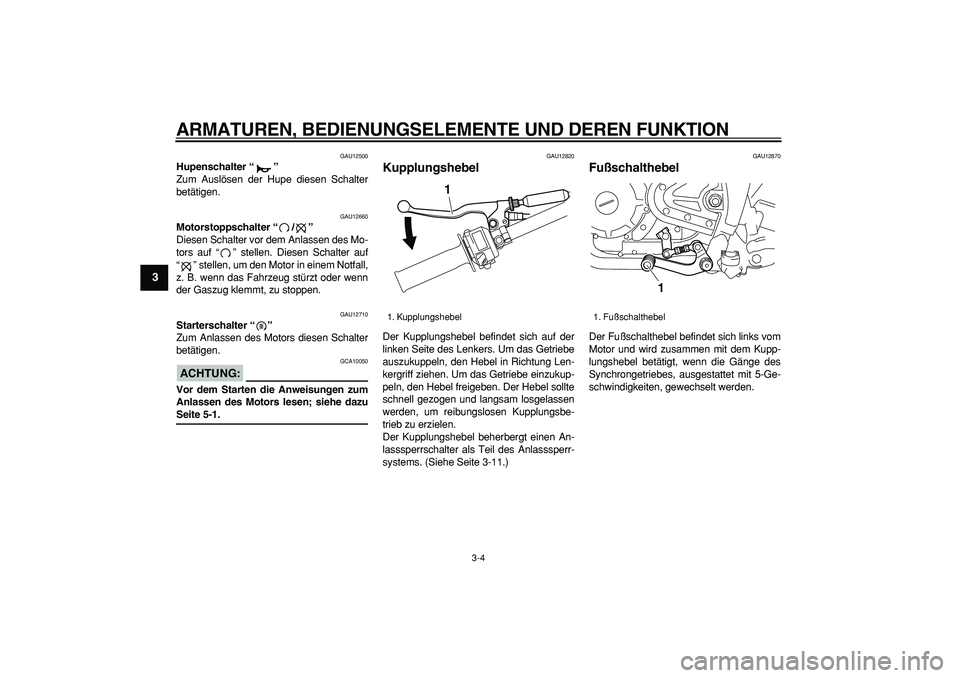

3-4
1
2
3
4
5
6
7
8
9

GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter auf
“ ” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
ACHTUNG:

GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1.
GAU12820
Kupplungshebel
Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-11.)
GAU12870
Fußschalthebel
Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1

1. Fußschalthebel
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

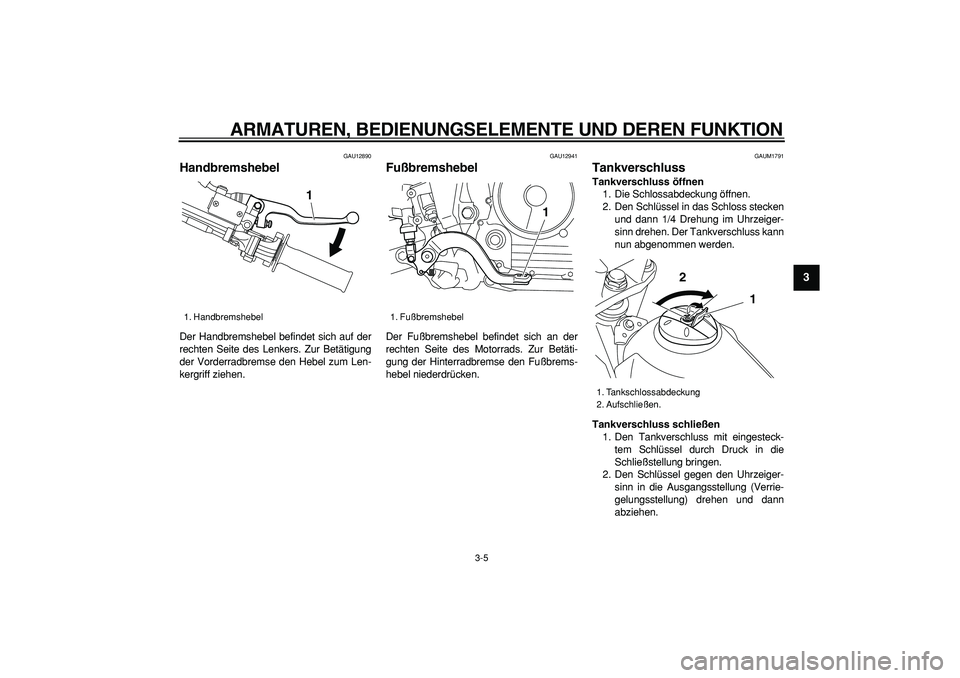

3-5
2
34
5
6
7
8
9

GAU12890
Handbremshebel
Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAUM1791
Tankverschluss
Tankverschluss öffnen
1. Die Schlossabdeckung öffnen.
2. Den Schlüssel in das Schloss stecken
und dann 1/4 Drehung im Uhrzeiger-
sinn drehen. Der Tankverschluss kann
nun abgenommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
1. Handbremshebel
1

1. Fußbremshebel
1

1. Tankschlossabdeckung
2. Aufschließen.
1
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

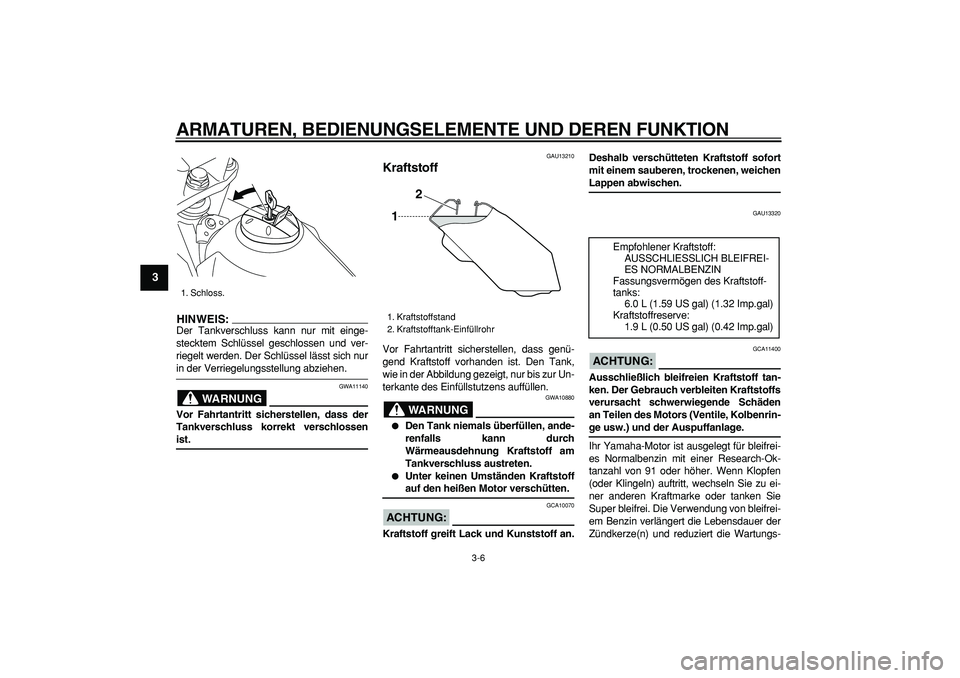

3-6
1
2
3
4
5
6
7
8
9
HINWEIS:

Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG

GWA11140
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist.
GAU13210
Kraftstoff
Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG

GWA10880

Den Tank niemals überfüllen, ande-
renfalls kann durch
Wärmeausdehnung Kraftstoff am
Tankverschluss austreten.

Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
ACHTUNG:

GCA10070
Kraftstoff greift Lack und Kunststoff an.Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen.
GAU13320
ACHTUNG:

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
1. Schloss.
1. Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
1
2

Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREI-
ES NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
6.0 L (1.59 US gal) (1.32 Imp.gal)
Kraftstoffreserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

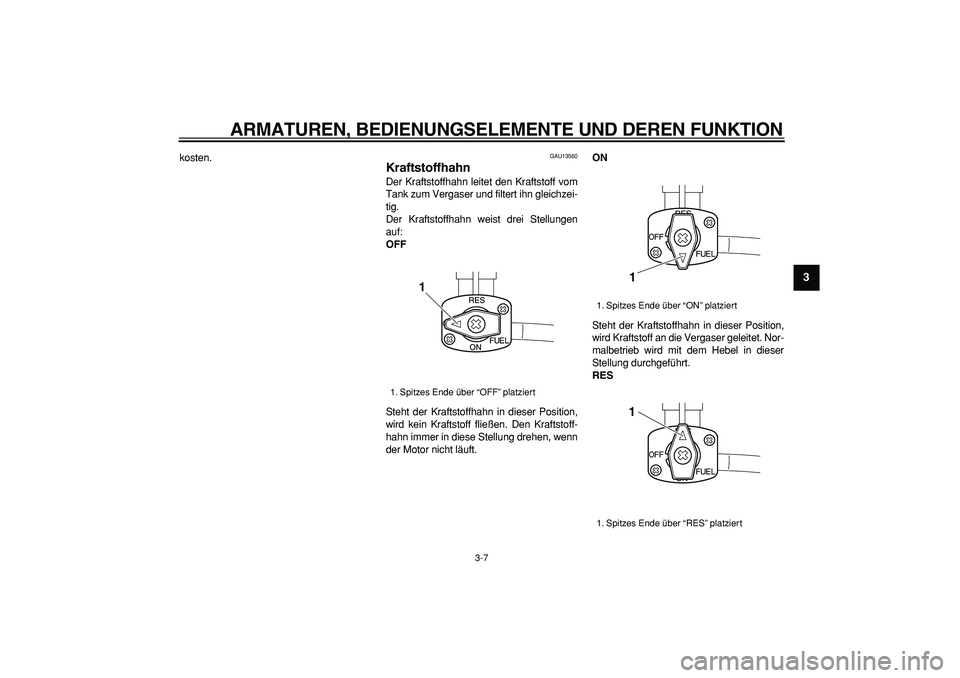

3-7
2
34
5
6
7
8
9

kosten.
GAU13560
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.
ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RES

1. Spitzes Ende über “OFF” platziert
1

1. Spitzes Ende über “ON” platziert
1. Spitzes Ende über “RES” platziert
11

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

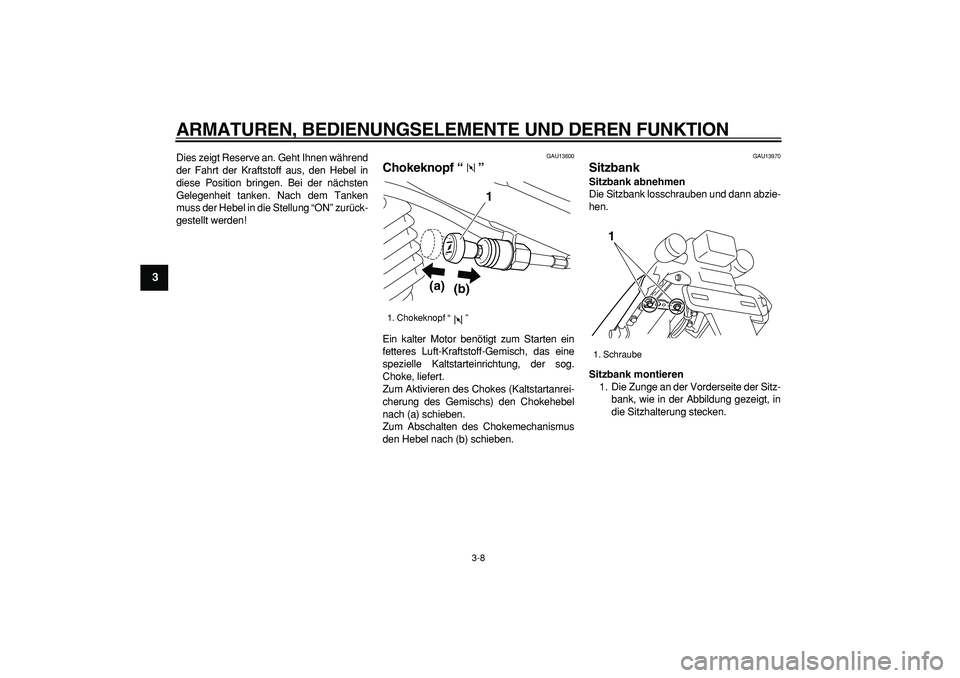

3-8
1
2
3
4
5
6
7
8
9

Dies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!
GAU13600
Chokeknopf “”
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13970
Sitzbank
Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.
1. Chokeknopf “ ”
1
(a)
(b)

1. Schraube
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

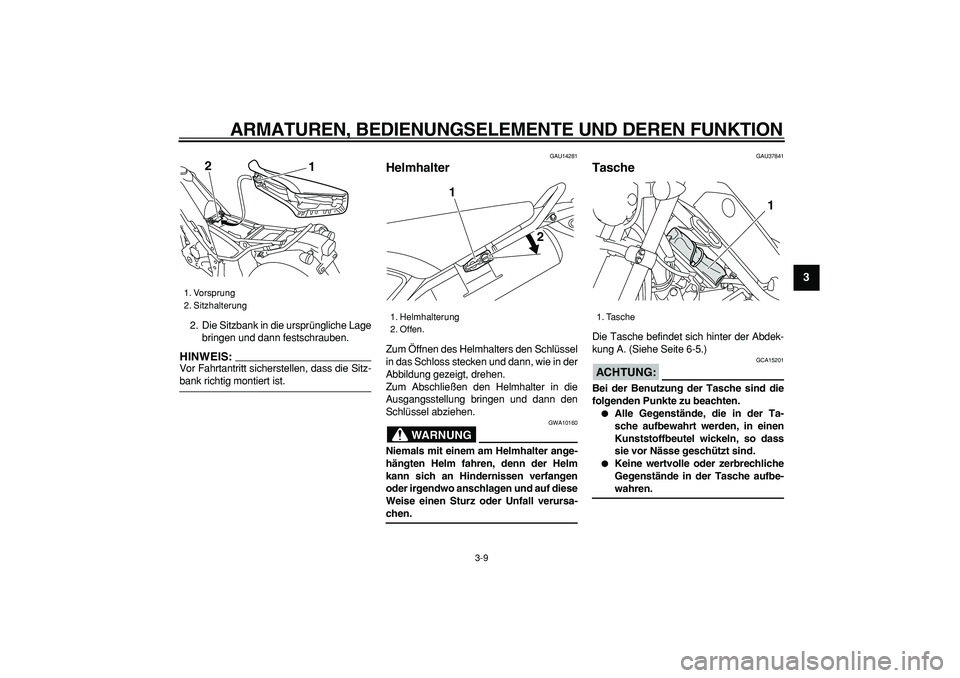

3-9
2
34
5
6
7
8
9

2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.
HINWEIS:

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14281
Helmhalter
Zum Öffnen des Helmhalters den Schlüssel
in das Schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen.
WARNUNG

GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-
chen.
GAU37841
Tasche
Die Tasche befindet sich hinter der Abdek-
kung A. (Siehe Seite 6-5.)
ACHTUNG:

GCA15201
Bei der Benutzung der Tasche sind die
folgenden Punkte zu beachten.

Alle Gegenstände, die in der Ta-
sche aufbewahrt werden, in einen
Kunststoffbeutel wickeln, so dass
sie vor Nässe geschützt sind.

Keine wertvolle oder zerbrechliche
Gegenstände in der Tasche aufbe-
wahren.
1. Vorsprung
2. Sitzhalterung
1 2

1. Helmhalterung
2. Offen.
1
2

1. Tasche
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

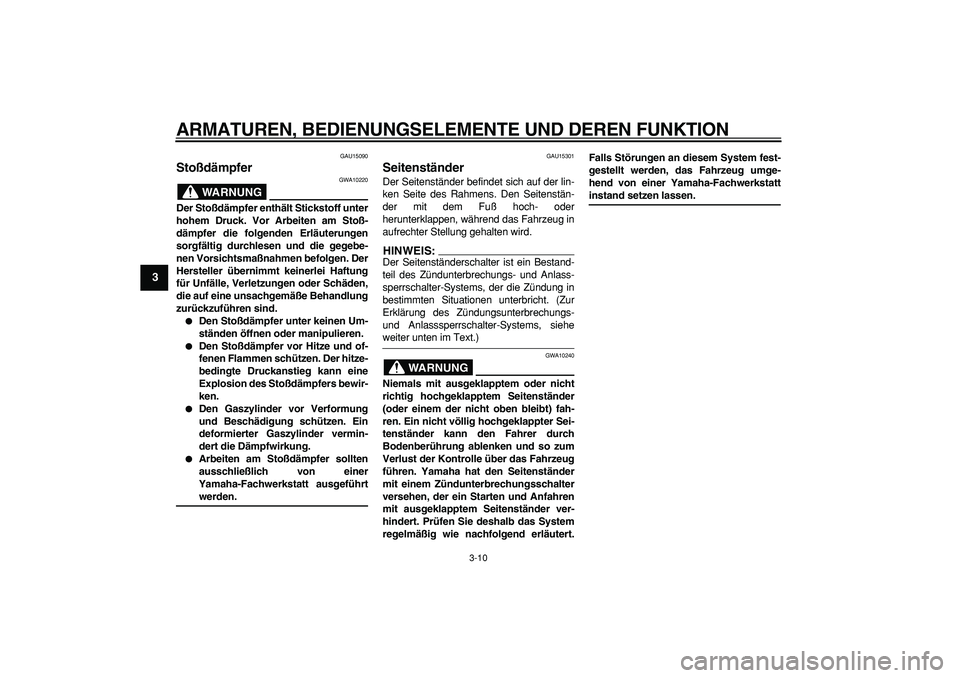

3-10
1
2
3
4
5
6
7
8
9

GAU15090
Stoßdämpfer
WARNUNG

GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.

Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.

Arbeiten am Stoßdämpfer sollten
ausschließlich von einer
Yamaha-Fachwerkstatt ausgeführt
werden.
GAU15301
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.
HINWEIS:

Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
weiter unten im Text.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
