2005 YAMAHA TRICKER 250 Betriebsanleitungen (in German)

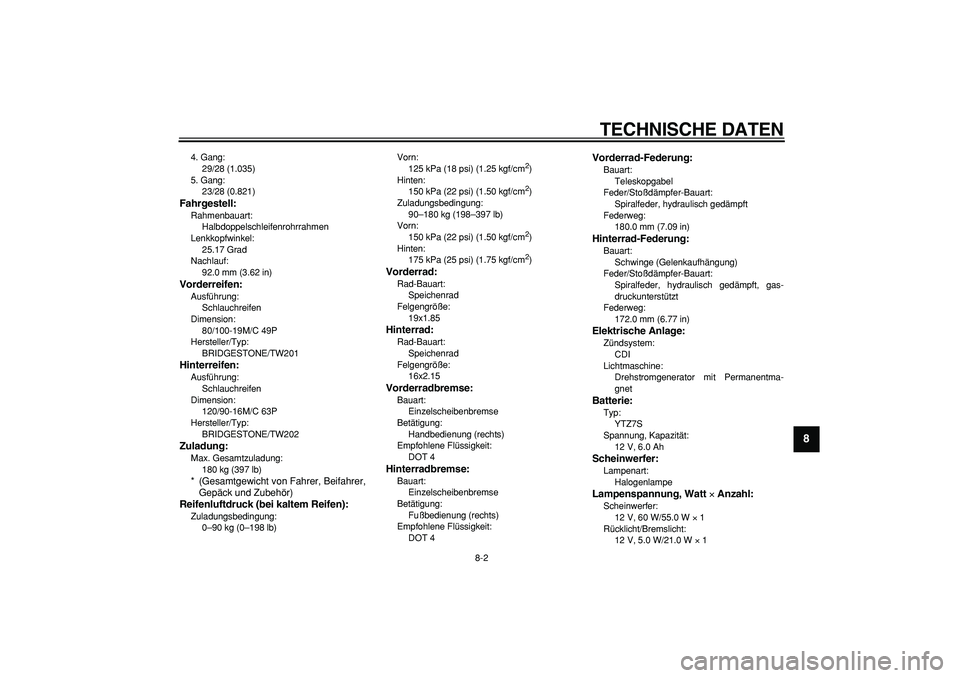

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

4. Gang:
29/28 (1.035)
5. Gang:
23/28 (0.821)
Fahrgestell:
Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
25.17 Grad
Nachlauf:
92.0 mm (3.62 in)
Vorderreifen:
Ausführung:
Schlauchreifen
Dimension:
80/100-19M/C 49P
Hersteller/Typ:
BRIDGESTONE/TW201
Hinterreifen:
Ausführung:
Schlauchreifen
Dimension:
120/90-16M/C 63P
Hersteller/Typ:
BRIDGESTONE/TW202
Zuladung:
Max. Gesamtzuladung:
180 kg (397 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
125 kPa (18 psi) (1.25 kgf/cm
2

)
Hinten:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Zuladungsbedingung:
90–180 kg (198–397 lb)
Vorn:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Hinten:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Speichenrad
Felgengröße:
19x1.85
Hinterrad:
Rad-Bauart:
Speichenrad
Felgengröße:
16x2.15
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
180.0 mm (7.09 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
172.0 mm (6.77 in)
Elektrische Anlage:
Zündsystem:
CDI
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTZ7S
Spannung, Kapazität:
12 V, 6.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1

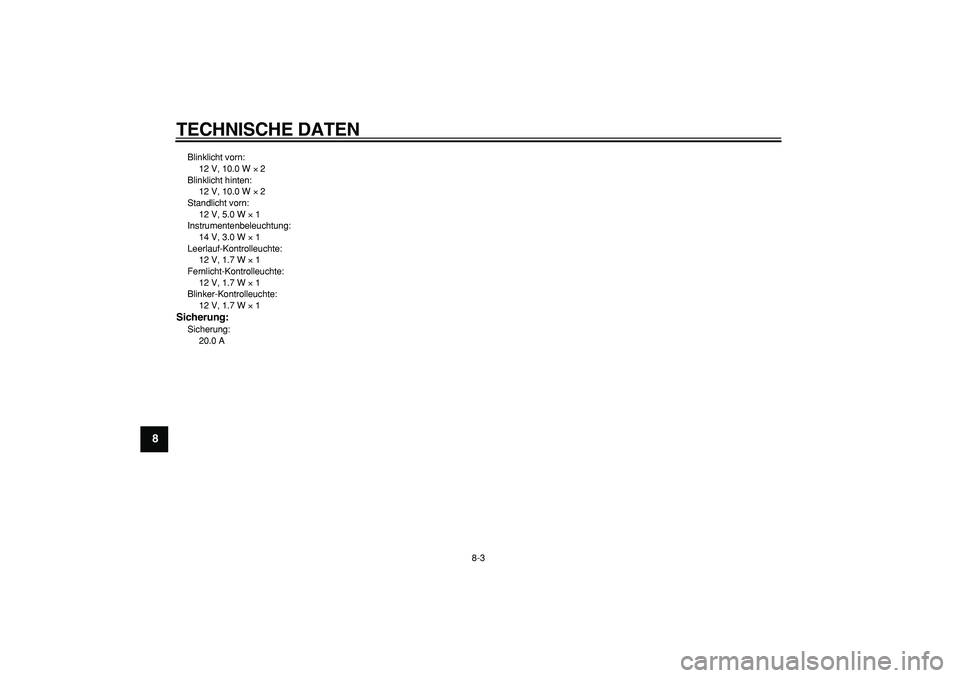

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 3.0 W
×
1
Leerlauf-Kontrolleuchte:
12 V, 1.7 W
×
1
Fernlicht-Kontrolleuchte:
12 V, 1.7 W
×
1
Blinker-Kontrolleuchte:
12 V, 1.7 W
×
1

Sicherung:
Sicherung:
20.0 A

9-1
2
3
4
5
6
7
8
9

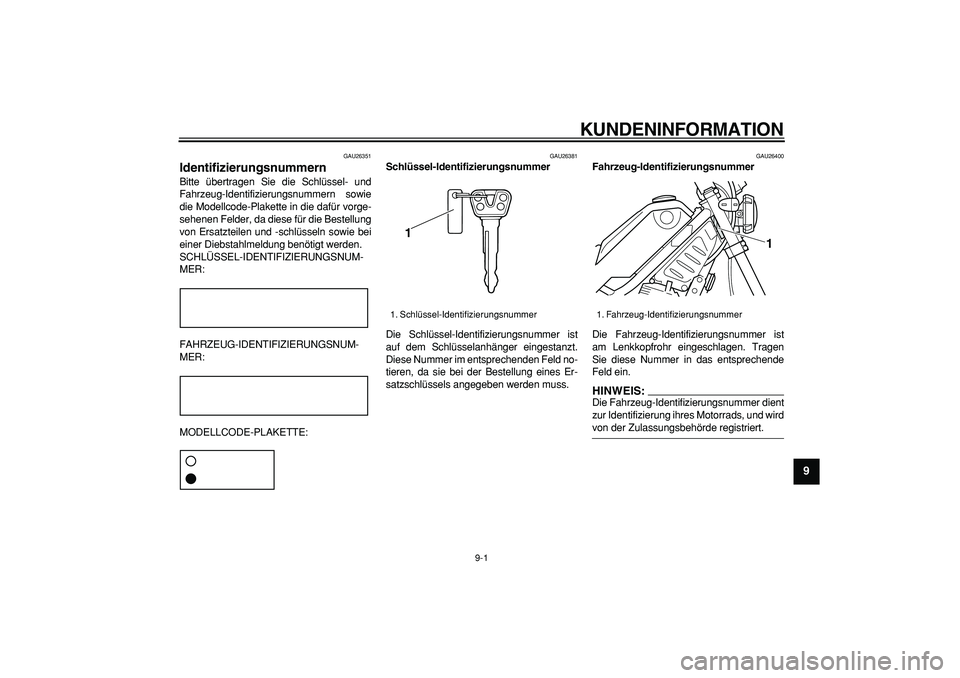

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1

1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

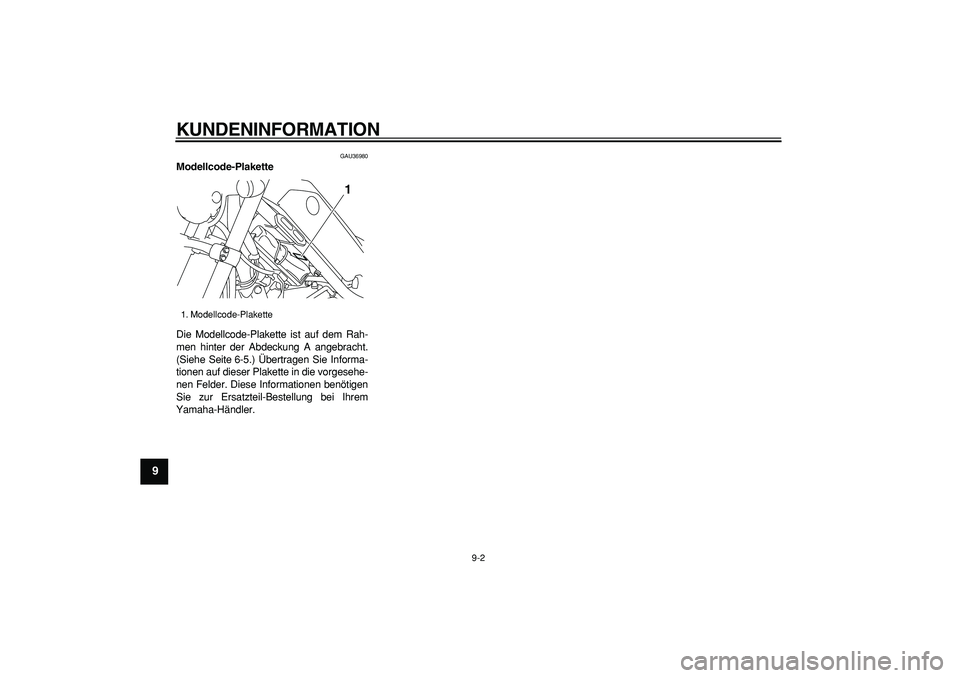

GAU36980
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung A angebracht.
(Siehe Seite 6-5.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

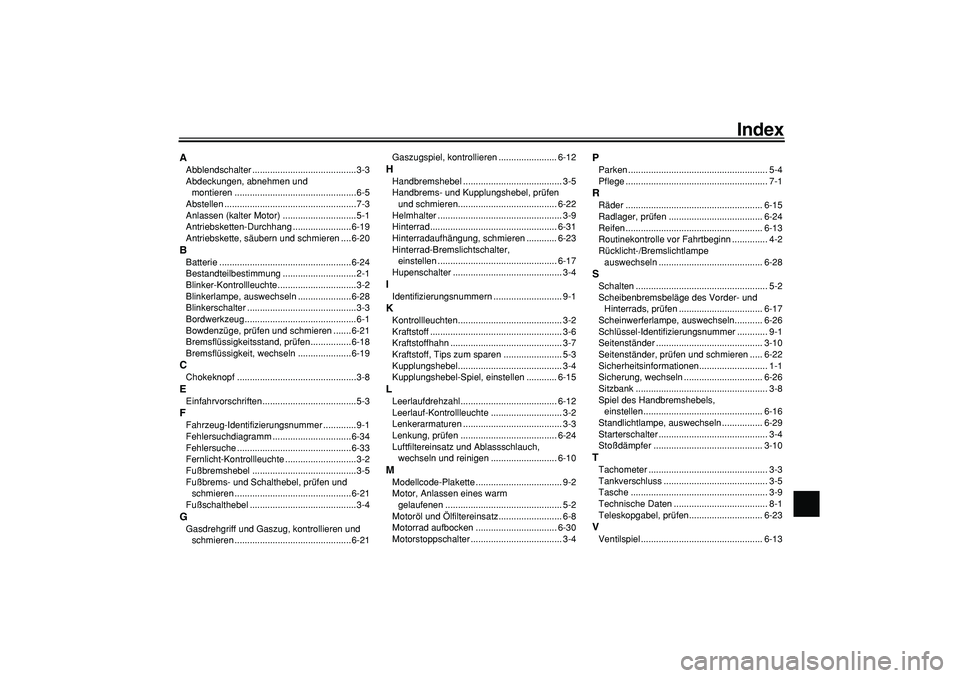

Index
A
Abblendschalter .........................................3-3
Abdeckungen, abnehmen und
montieren ................................................6-5
Abstellen ....................................................7-3
Anlassen (kalter Motor) .............................5-1
Antriebsketten-Durchhang .......................6-19
Antriebskette, säubern und schmieren ....6-20
B
Batterie ....................................................6-24
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-28
Blinkerschalter ...........................................3-3
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-21
Bremsflüssigkeitsstand, prüfen ................6-18
Bremsflüssigkeit, wechseln .....................6-19
C
Chokeknopf ...............................................3-8
E
Einfahrvorschriften .....................................5-3
F
Fahrzeug-Identifizierungsnummer .............9-1
Fehlersuchdiagramm ...............................6-34
Fehlersuche .............................................6-33
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel .........................................3-5
Fußbrems- und Schalthebel, prüfen und
schmieren ..............................................6-21
Fußschalthebel ..........................................3-4
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-21Gaszugspiel, kontrollieren ....................... 6-12
H
Handbremshebel ....................................... 3-5
Handbrems- und Kupplungshebel, prüfen
und schmieren....................................... 6-22
Helmhalter ................................................. 3-9
Hinterrad.................................................. 6-31
Hinterradaufhängung, schmieren ............ 6-23
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-17
Hupenschalter ........................................... 3-4
I
Identifizierungsnummern ........................... 9-1
K
Kontrollleuchten......................................... 3-2
Kraftstoff .................................................... 3-6
Kraftstoffhahn ............................................ 3-7
Kraftstoff, Tips zum sparen ....................... 5-3
Kupplungshebel......................................... 3-4
Kupplungshebel-Spiel, einstellen ............ 6-15
L
Leerlaufdrehzahl...................................... 6-12
Leerlauf-Kontrollleuchte ............................ 3-2
Lenkerarmaturen ....................................... 3-3
Lenkung, prüfen ...................................... 6-24
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen .......................... 6-10
M
Modellcode-Plakette .................................. 9-2
Motor, Anlassen eines warm
gelaufenen .............................................. 5-2
Motoröl und Ölfiltereinsatz......................... 6-8
Motorrad aufbocken ................................ 6-30
Motorstoppschalter .................................... 3-4
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-15
Radlager, prüfen ..................................... 6-24
Reifen ...................................................... 6-13
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-28
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-17
Scheinwerferlampe, auswechseln........... 6-26
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-10
Seitenständer, prüfen und schmieren ..... 6-22
Sicherheitsinformationen........................... 1-1
Sicherung, wechseln ............................... 6-26
Sitzbank .................................................... 3-8
Spiel des Handbremshebels,
einstellen ............................................... 6-16
Standlichtlampe, auswechseln ................ 6-29
Starterschalter ........................................... 3-4
Stoßdämpfer ........................................... 3-10
T
Tachometer ............................................... 3-3
Tankverschluss ......................................... 3-5
Tasche ...................................................... 3-9
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-23
V
Ventilspiel ................................................ 6-13

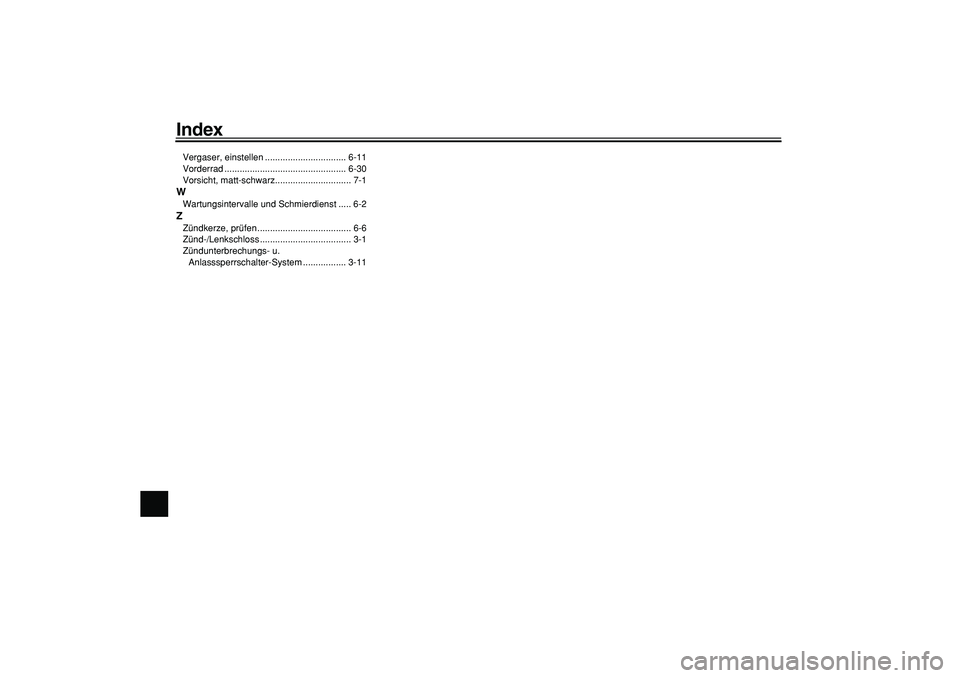

Index
Vergaser, einstellen ................................ 6-11
Vorderrad ................................................ 6-30
Vorsicht, matt-schwarz.............................. 7-1
W
Wartungsintervalle und Schmierdienst ..... 6-2
Z
Zündkerze, prüfen ..................................... 6-6
Zünd-/Lenkschloss .................................... 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-11
