2005 YAMAHA TMAX Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
2
3
4
5
67
8
9
OPMERKING:
Als het voorgeschreven stationair toe-
rental niet haalbaar is volgens de hier-
boven beschreven werkwijze, vraag
dan een Yamaha dealer de afstelling

uit te voeren.
3. Monteer het paneel.
DAU21381
Controleren van de vrije slag
gaskabel
De vrije slag van de gaskabel dient
3.0–5.0 mm (0.12–0.20 in) te bedragen
bij de gasgreep. Controleer de vrije
slag van de gaskabel regelmatig en
laat de vrije slag indien nodig afstellen
door een Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik
gaan afwijken, waardoor de lucht/
brandstof-verhouding kan veranderen
en/of het motorgeluid toeneemt. Om dit
te voorkomen moet de klepspeling door
een Yamaha dealer worden afgesteld
volgens de intervalperioden vermeld in
het periodieke smeer- en onder-
houdsschema.

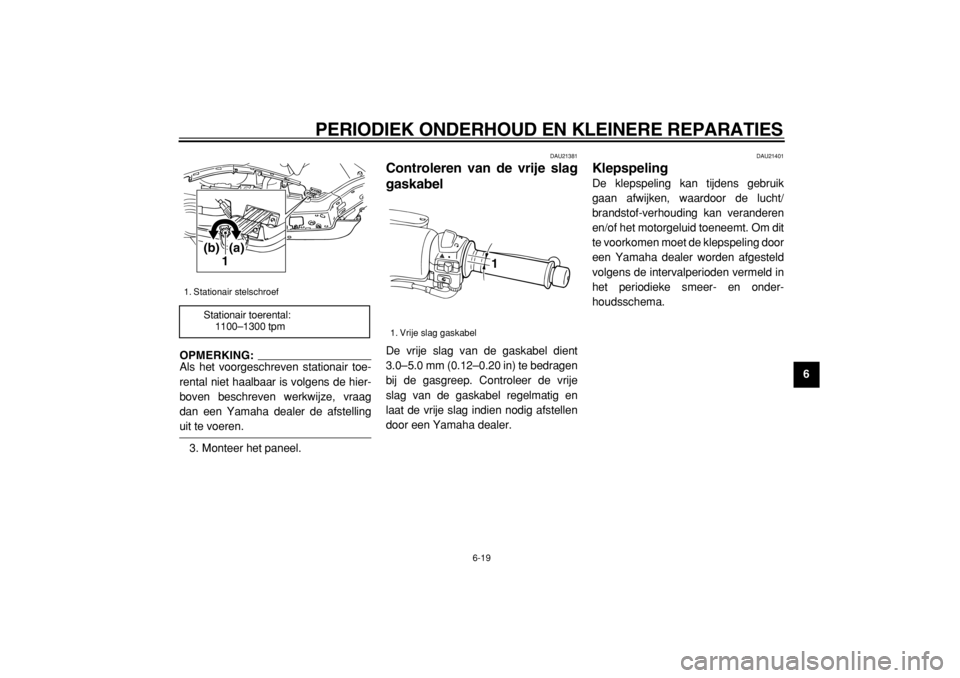

1. Stationair stelschroef
Stationair toerental:
1100–1300 tpm
1(a)
(b)

1. Vrije slag gaskabel
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
1
2
3
4
5
6
7
8
9

DAU33600
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een opti-
male prestatie, levensduur en veilige
werking van uw machine.
Bandspanning
De bandspanning moet voor elke rit
worden gecontroleerd en indien nodig
worden bijgesteld.
WAARSCHUWING

DWA10500

De bandspanning moet worden
gecontroleerd en afgesteld ter-
wijl de banden koud zijn (wan-
neer de temperatuur van de
banden gelijk is aan de omge-
vingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder,
passagier, bagage en accessoi-
res dat voor dit model is vastge-
steld.
WAARSCHUWING

DWA11200
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de
veiligheid van uw machine. Neem
daarom de volgende voorzorgs-
maatregelen in acht.

DE MACHINE NOOIT OVERBE-
LADEN! Rijden met een overbe-
laden machine kan leiden totbeschadiging van de banden,
controleverlies of ernstig letsel.
Zorg dat het totale gewicht van
de bestuurder, de passagier, de
bagage en de gemonteerde ac-
cessoires nooit het voorge-
schreven maximumlaadgewicht
voor de machine overschrijdt.

Vervoer geen los verpakte spul-
len die tijdens de rit kunnen
gaan schuiven.

Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de machine en verdeel het
gewicht over beide zijden.

Pas de luchtdruk in de wielop-
hanging en de bandspanning
aan op het te vervoeren ge-
wicht.

Controleer vóór iedere rit de
conditie en spanning van de
banden.
Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb) :
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb) :
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Maximale belasting*:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* Totaal gewicht van motorrijder,
passagier, bagage en accessoires

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
2
3
4
5
67
8
9 Inspectie van banden
Voor elke rit moeten de banden worden
gecontroleerd. Als de bandprofieldiepte
op het midden van de band de vermel-
de limiet heeft bereikt, de band spijkers
of stukjes glas bevat of wanneer de
wang van de band scheurtjes vertoont,
moet de band onmiddellijk door een
Yamaha dealer worden vervangen.
OPMERKING:
De slijtagelimiet voor bandprofieldiepteis voor diverse landen verschillend.
Neem altijd de lokale voorschriften in

acht.
Bandeninformatie
Dit model is uitgerust met tubeless ban-
den.
WAARSCHUWING

DWA10470

Laat sterk versleten banden
door een Yamaha dealer vervan-
gen. Rijden op een machine met
versleten banden is niet alleen
verboden, maar dit heeft ook
een averechts effect op de rij-
stabiliteit, waardoor u de machtover het stuur zou kunnen ver-
liezen.

De vervanging van onderdelen
van wielen en remmen, inclusief
banden, dient te worden overge-
laten aan een Yamaha dealer,
die over de nodige vakkundige
kennis en ervaring beschikt.
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
12

Voorband:
Maat:
120/70R14 M/C 55H
Fabrikant/model:
DUNLOP/D252F
BRIDGESTONE/TH01F
Achterband:
Maat:
160/60R15 M/C 67H
Fabrikant/model:
DUNLOP/D252
BRIDGESTONE/TH01R

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
1
2
3
4
5
6
7
8
9

DAU21960
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een opti-
male prestatie, levensduur en veilige
werking van uw motorfiets.

Controleer de velgen voor iedere
rit op scheurtjes, verbuiging of kr-
omtrekken. Laat ingeval van scha-
de het wiel door een Yamaha
dealer vervangen. Probeer het
wiel nooit zelf te repareren, hoe
klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.

Na het vervangen van een wiel of
band moet het wiel worden uitge-
balanceerd. Een niet uitgebalan-
ceerd wiel zal mogelijk slecht
functioneren, of kan een slechte
wegligging en een verkorte le-
vensduur van de banden tot ge-
volg hebben.

Rijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optima-le eigenschappen verkrijgt.
DAU33451

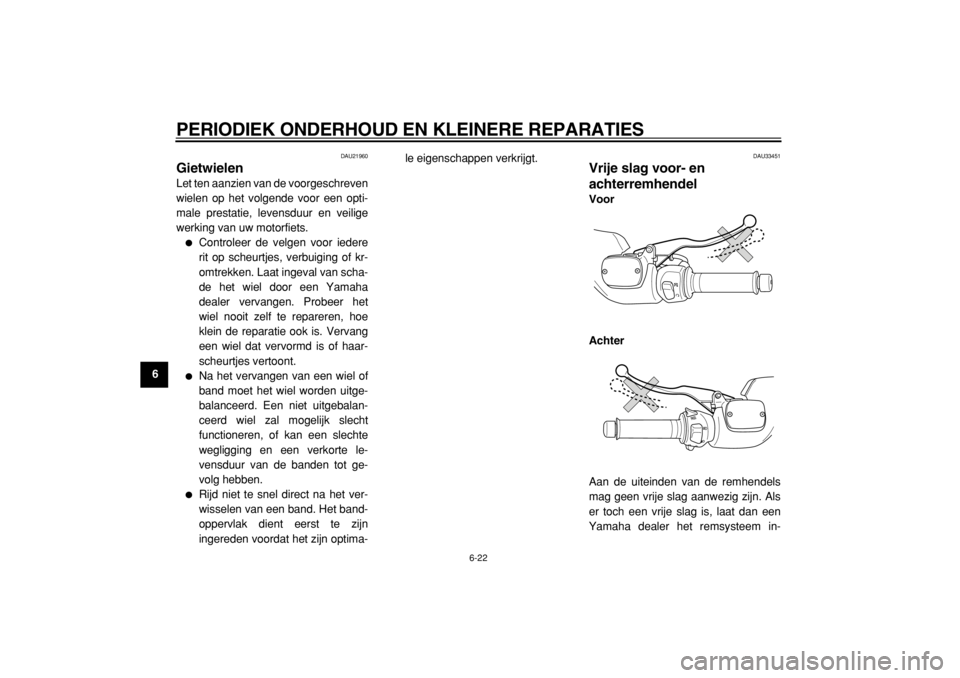

Vrije slag voor- en
achterremhendel
Voor
Achter
Aan de uiteinden van de remhendels
mag geen vrije slag aanwezig zijn. Als
er toch een vrije slag is, laat dan een
Yamaha dealer het remsysteem in-

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
2
3
4
5
67
8
9
specteren.

DAU33473
Kabel van
achterremblokkeerhendel
afstellen
Als de achterremblokkeerhendel niet
goed functioneert, moet mogelijkerwijs
de kabel van de achterremblokkeer-
hendel worden afgesteld. Als de ach-
terremblokkeerhendel niet wordt
gebruikt, moet de lengte van de kabel
van de achterremblokkeerhendel bij de
achterremklauw 45 mm tot 47 mm
(1.77 in tot 1.85 in) bedragen. Contro-
leer de lengte van de kabel van de ach-
terremblokkeerhendel regelmatig enstel deze indien nodig als volgt bij.
Om de kabel van de achterremblok-
keerhendel langer te maken draait u de
stelmoer bij de achterremklauw in de
richting (a). Om de kabel van de achter-
remblokkeerhendel korter te maken
draait u de stelmoer in de richting (b).
WAARSCHUWING

DWA10650
Vraag een Yamaha dealer de afstel-
ling te doen als de juiste afstelling
niet haalbaar is volgens de beschre-
ven werkwijze.

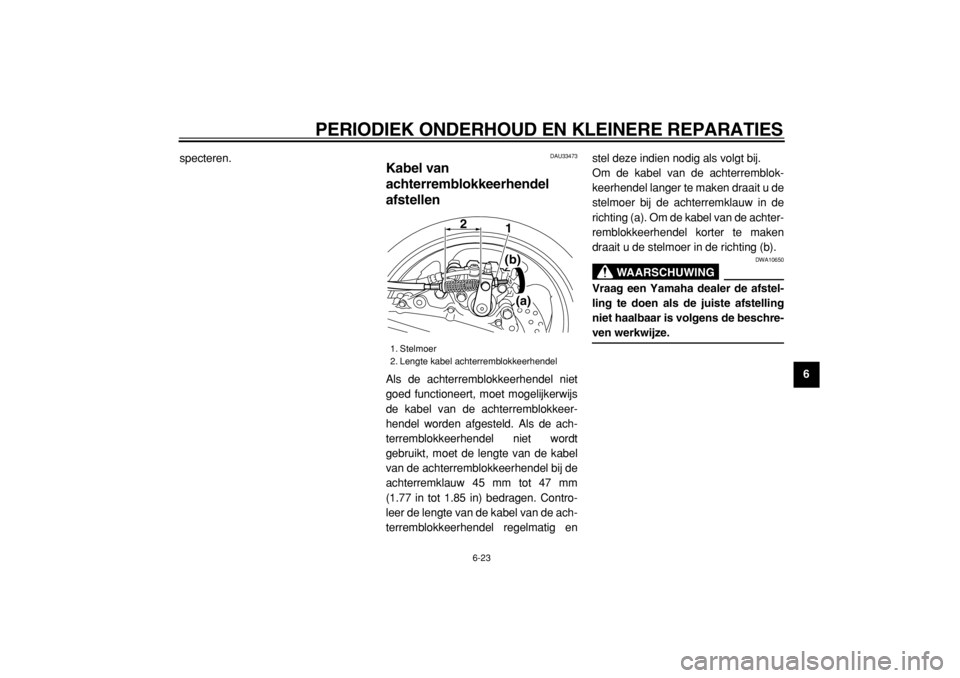

1. Stelmoer
2. Lengte kabel achterremblokkeerhendel
2
1
(b)
(a)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
1
2
3
4
5
6
7
8
9

DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achter-
rem moeten worden gecontroleerd op
slijtage volgens de intervalperioden
voorgeschreven in het periodieke
smeer- en onderhoudsschema.
DAU22430
Remblokken voorrem
Elk voorremblok is voorzien van slijta-
ge-indicatorgroeven, zodat het remblok
kan worden gecontroleerd zonder de
rem te hoeven demonteren. Let op de
slijtage-indicatorgroeven om de rem-
blokslijtage te controleren. Wanneereen remblok zover is afgesleten dat de
slijtage-indicatorgroeven vrijwel zijn
verdwenen, vraag dan een Yamaha
dealer de remblokken als set te vervan-
gen.
DAU22493
Remblokken achterrem
1. Verwijder de achterremklauw door
de bouten los te halen.
2. Controleer elk achterremblok op
schade en meet de remvoerings-
dikte. Als een remblok beschadigd
is of als de remvoeringsdikte min-
der is dan 0.8 mm (0.03 in), vraag
dan een Yamaha dealer de rem-blokken als set te vervangen.
3. Monteer de achterremklauw door
de bouten aan te brengen en deze
dan vast te zetten met het voorge-
schreven aanhaalmoment.
LET OP:

DCA12822
Gebruik de achterrem of de achter-
remblokkeerhendel niet nadat de
remklauw is verwijderd, anders
wordt de remklauwzuiger naar bui-
ten gedrukt.

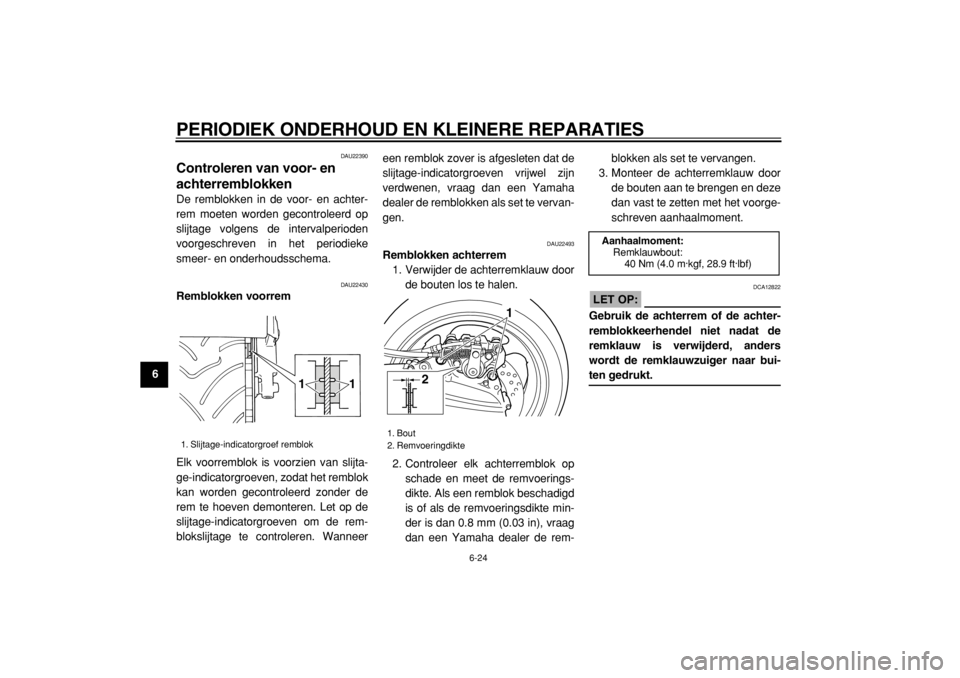

1. Slijtage-indicatorgroef remblok
1 1

1. Bout
2. Remvoeringdikte
1
2

Aanhaalmoment:
Remklauwbout:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
2
3
4
5
67
8
9

DAU22580
Controleren van
remvloeistofniveau
Voorrem
Achterrem
Bij een tekort aan remvloeistof kan
lucht het remsysteem binnendringen,waarna de remwerking mogelijk minder
effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor
minimumniveau staat en vul indien no-
dig bij. Een laag remvloeistofniveau
wijst mogelijk op verregaande rem-
blokslijtage en/of lekkage in het rem-
systeem. Als het remvloeistofniveau
laag is, controleer dan de remblokken
op slijtage en het remsysteem op lek-
kage.
Neem de volgende voorzorgsmaatre-
gelen in acht:

Bij het controleren van het rem-
vloeistofniveau moet het boven-
vlak van het remvloeistofreservoir
horizontaal staan.

Gebruik uitsluitend de voorge-
schreven kwaliteit remvloeistof,
anders kunnen de rubber afdich-
tingen verslechteren en zo lekka-
ge en slechte remwerking
teweegbrengen.

Vul bij met hetzelfde type rem-
vloeistof. Bij vermengen van ver-
schillende typen remvloeistof
kunnen schadelijke chemische
reacties optreden en kan de rem-
werking verslechteren.

Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-
belvorming kan optreden.

Remvloeistof kan gelakte of kunst-
stof onderdelen aantasten. Veeg
gemorste remvloeistof steeds di-
rect af.

Naarmate de remblokken afslijten,
zal het remvloeistofniveau gelei-
delijk verder dalen. Vraag echter
wel een Yamaha dealer om een in-
spectie als het remvloeistofniveau
plotseling sterk is gedaald.

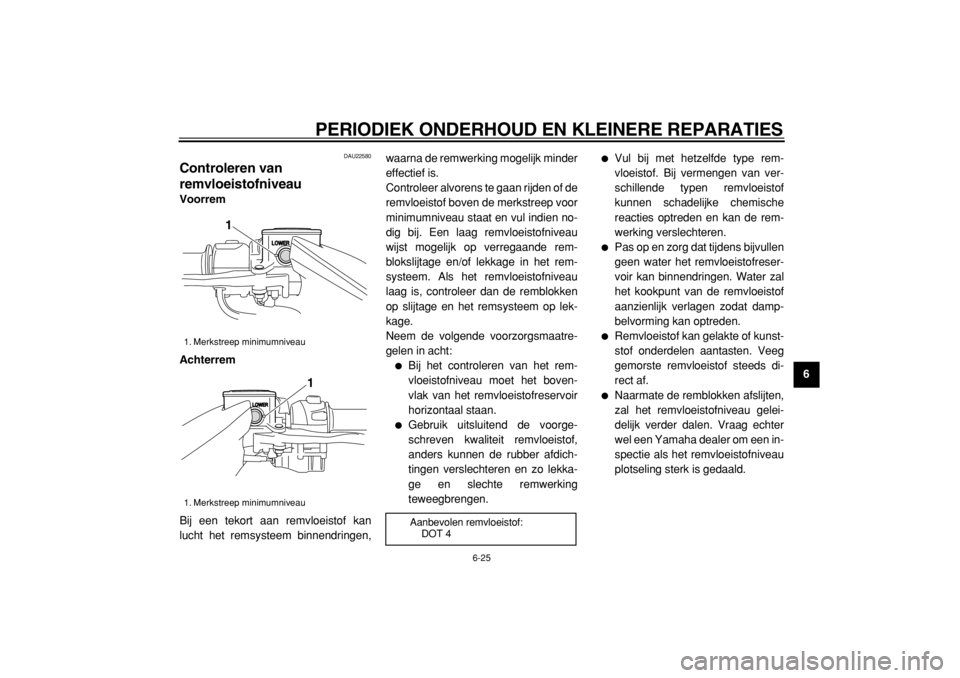

1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1

Aanbevolen remvloeistof:
DOT 4

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
1
2
3
4
5
6
7
8
9

DAU22730
Verversen van remvloeistof
Vraag een Yamaha dealer de remvloei-
stof te verversen volgens de intervalpe-
rioden voorgeschreven onder
OPMERKING in het periodieke smeer-
en onderhoudsschema. Laat boven-
dien de olie-keeringen van de hoofd-
remcilinders en de remklauwen en de
remslangen vervangen volgens de in-
tervalperioden of wanneer ze lekken of
zijn beschadigd.

Oliekeerringen: Vervang elke twee
jaar.

Remslangen: Vervang elke vier
jaar.
DAU23110
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort
voorafgaand aan elke rit te worden ge-
controleerd. Smeer of vervang ook de
gaskabel volgens de intervaltijden ge-
specificeerd in het periodiek onder-
houdsschema.
DAU23170
Smeren van voor- en
achterremhendels
De scharnierpunten van de voor- en
achterremhendels moeten worden ge-
smeerd volgens de intervalperioden
voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
