FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU10972
Startblokkeersysteem
Dit voertuig is voorzien van een start-
blokkeersysteem waarmee diefstal kan
worden bemoeilijkt door de codering
van de standaardsleutels te wijzigen.
Het systeem bestaat uit de volgende
onderdelen:

een codeersleutel (met een rood
bovendeel)

twee standaardsleutels (met een
zwart bovendeel) die opnieuw
kunnen worden gecodeerd

een transponder (die is geïnte-
greerd in de codeersleutel)

een startblokkeereenheid

een ECU

een controlelampje van het start-
blokkeersysteem (Zie pagina 3-3.)
De sleutel met het rode bovendeel
wordt gebruikt om de twee standaards-
leutels te coderen. Het wijzigen van de
codes is een ingewikkelde procedure.
Breng het voertuig daarom met alle drie
sleutels naar een Yamaha dealer om
deze opnieuw te laten coderen. Ge-
bruik de sleutel met het rode bovendeel
niet om met het voertuig te rijden. Deze
sleutel dient uitsluitend te worden ge-
bruikt voor het opnieuw coderen van de
standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig
te rijden.
LET OP:

DCA11820

BEWAAR DE CODEERSLEU-
TEL ZORGVULDIG! NEEM ON-
MIDDELLIJK CONTACT OP MET
UW DEALER ALS DE SLEUTEL
VERLOREN RAAKT! Als de co-
deersleutel verloren raakt, is het
niet meer mogelijk om de stan-
daardsleutels opnieuw te code-ren. De standaardsleutels
kunnen nog steeds worden ge-
bruikt om het voertuig te star-
ten, maar wanneer de
codeersleutel vereist is (bijvoor-
beeld als er een nieuwe stan-
daardsleutel wordt gemaakt of
alle sleutels verloren zijn ge-
raakt) moet het volledige start-
blokkeersysteem worden
vervangen. Het is daarom aan te
bevelen een van de twee stan-
daardsleutels te gebruiken en
de codeersleutel te bewaren op
een veilige plaats.

Dompel de sleutels niet onder in
water.

Stel de sleutels niet bloot aan
extreem hoge temperaturen.

Houd de sleutels uit de buurt
van magneten (inclusief, maar
niet uitsluitend, producten zoals
luidsprekers etc.).

Plaats geen zware voorwerpen
op de sleutels.

Probeer niet de sleutels te slij-

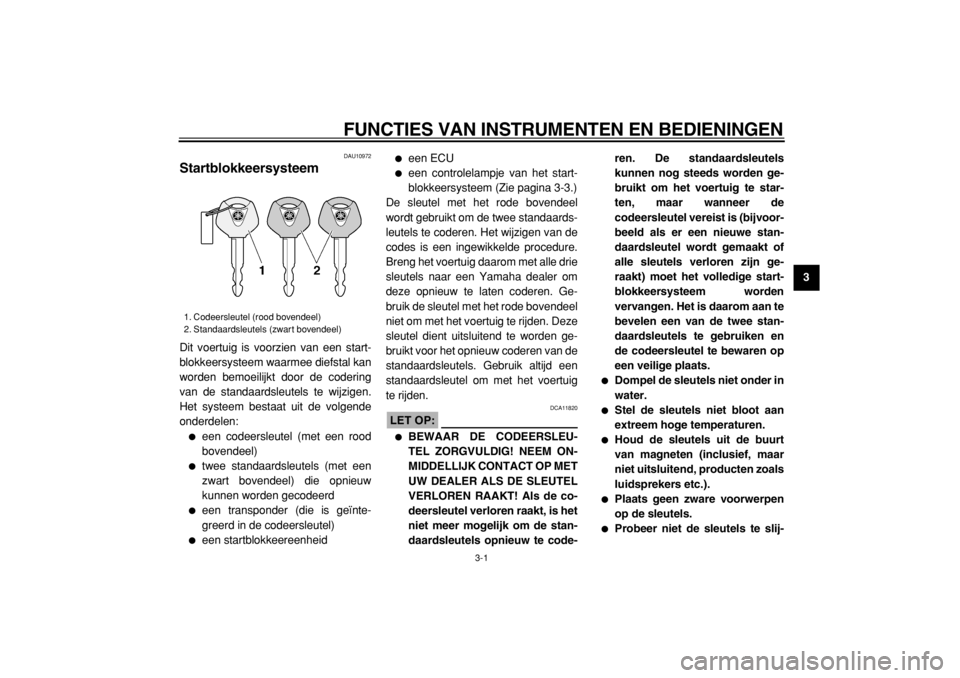

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
1
2
3
4
5
6
7
8
9pen of de vorm ervan te veran-
deren.


Probeer niet het kunststof bo-
vendeel van de sleutels open te
maken.

Bevestig niet meer dan één
sleutel van hetzelfde startblok-
kersysteem aan een sleutelring.

Houd de standaardsleutels en
sleutels van andere startblok-
keersystemen uit de buurt van
de codeersleutel van dit voer-
tuig.

Houd sleutels van andere start-
blokkeersystemen uit de buurt
van het contactslot, deze kun-
nen signaalstoring veroorza-
ken.
DAU10471
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtings-
systemen bediend en wordt het stuur
vergrendeld.
OPMERKING:
Gebruik de standaardsleutel (zwart bo-
vendeel) voor het normale gebruik van
het voertuig. Bewaar de codeersleutel
(rood bovendeel) op een veilige plaats
om verlies te voorkomen en gebruik de
sleutel uitsluitend voor het opnieuw co-

deren van de standaardsleutels.
DAU34121
ON
Alle elektrische circuits worden voor-
zien van stroom; de instrumentenver-
lichting, het achterlicht, de
kentekenverlichting en de parkeerlich-
ten gaan branden en de motor kan wor-
den gestart. De sleutel kan niet worden
uitgenomen.
OPMERKING:
De koplampen gaan automatisch bran-
den wanneer de motor wordt gestart en
blijven aan totdat de sleutel naar “OFF”
wordt gedraaid of de zijstandaard om-

laag wordt bewogen.
DAU10660
OFF
Alle elektrische systemen zijn uitge-
schakeld. De sleutel kan worden uitge-
nomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektri-
sche systemen zijn uitgeschakeld. De
sleutel kan worden uitgenomen.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
2
34
5
6
7
8
9
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar
links.
2. Druk de sleutel in de “OFF”-stand
in en draai hem dan naar de
“LOCK”-stand. Houd de sleutel
hierbij ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan
naar “OFF” terwijl de sleutel ingedrukt
wordt gehouden.
WAARSCHUWING

DWA10060
Draai de contactsleutel nooit naar
“OFF” of naar “LOCK” terwijl de ma-
chine rijdt; elektrische systemen
worden dan afgeschakeld en moge-
lijk zult u zo de macht over het stuur
verliezen of een ongeval veroorza-
ken. Zorg altijd dat de machine stil-
staat voordat u de sleutel naar
“OFF” of naar “LOCK” draait.
DAU33491
(Parkeren)
Het stuur is vergrendeld en de achter-lichten en parkeerlichten branden. De
alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar
alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
LET OP:

DCA11020
Gebruik de parkeerstand niet gedu-
rende langere tijd, anders kan de
accu ontladen raken.
DAU11002
Controle- en
waarschuwingslampjes
DAU11030
Controlelampjes richtingaanwijzers
“ ” en “ ”
Het bijbehorende controlelampje knip-
pert terwijl de schakelaar voor richtin-
gaanwijzers naar de linker- of
rechterstand is gedrukt.
1. Controlelampjes richtingaanwijzers “ ”
en “ ”
2. Controlelampje grootlicht “ ”
3. Controlelampje startblokkering “ ”
4. Waarschuwingslampje motorstoring “ ”
5. ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
1
2
3
4
5
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9

DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11480
Waarschuwingslampje motorsto-
ring “”
Dit waarschuwingslampje gaat bran-
den wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer
het zelfdiagnosesysteem te controle-
ren.
Het elektrisch circuit voor het waar-
schuwingslampje controleert u door de
sleutel naar “ON” te draaien. Als het
waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft,
vraag dan een Yamaha dealer om het
elektrisch circuit te testen.
DAU11551
ABS-waarschuwingslampje “”
(voor modellen met ABS)
LET OP:

DCA10830
Als het ABS-waarschuwingslampjetijdens het rijden gaat branden of
knippert, is het ABS-systeem mo-
gelijk defect. Vraag in dat geval een
Yamaha dealer het elektrisch circuit
te testen.
Zie pagina 3-13 voor uitleg over de wer-
king van het ABS-systeem.
Het elektrisch circuit voor het waar-
schuwingslampje controleert u door
de noodstopschakelaar op “” te zet-
ten en de sleutel naar “ON” te draaien.
Het waarschuwingslampje moet enke-
le seconden oplichten en dan uitgaan.
Als het waarschuwingslampje niet op-
licht of blijft branden, vraag dan een
Yamaha dealer het elektrisch circuit te
controleren.
WAARSCHUWING

DWA11350
Als het ABS-waarschuwingslampje
tijdens het rijden brandt of knippert,
wordt alleen het conventionele rem-
systeem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens
plotseling remmen niet blokkeren.
OPMERKING:
Het ABS-waarschuwingslampje kan
gaan branden als de startknop wordt
ingedrukt en als gas wordt gegeven ter-
wijl de scooter op de middenbok staat.
Er is dan echter geen sprake van een

storing.
DAU26872
Controlelampje startblokkering “”
Het elektrisch circuit voor het controle-
lampje controleert u door de sleutel
naar “ON” te draaien.
Als het controlelampje niet een paar se-
conden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elek-
trisch circuit te testen.
Als de sleutel naar “OFF” wordt ge-
draaid, begint het controlelampje na 30
seconden te knipperen om aan te ge-
ven dat het startblokkeersysteem is in-
geschakeld. Het controlelampje stopt
na 24 uur met knipperen, maar het
startblokkeersysteem blijft ingescha-
keld.
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
2
34
5
6
7
8
9
OPMERKING:
Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het startblok-
keersysteem. Als het
startblokkeersysteem defect is, gaat
het controlelampje knipperen en toont
het multifunctionele display een foutco-
de wanneer de contactsleutel naar
“ON” wordt gedraaid. (Zie “Zelfdia-
gnosesysteem” op pagina 3-6 voor

meer informatie.)
DAU11601
Snelheidsmeter
De snelheidsmeter toont de actuele rij-
snelheid.
Wanneer de sleutel naar “ON” wordt
gedraaid, slaat de naald van de snel-
heidsmeter eenmaal helemaal uit tot
aan de hoogste snelheid en keert daar-
na weer terug naar nul om het elektri-
sche circuit te testen.
DAU11872
Toerenteller
Met de elektrische toerenteller kan de
motorrijder het motortoerental controle-
ren en dit binnen het ideale bereik hou-
den.
Als de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de toerentel-
ler eenmaal helemaal uit tot aan het
hoogste aantal toeren per minuut en
keert daarna weer terug naar nul tpm
om het elektrische circuit te testen.
LET OP:

DCA10031
Laat de motor niet draaien terwijl de

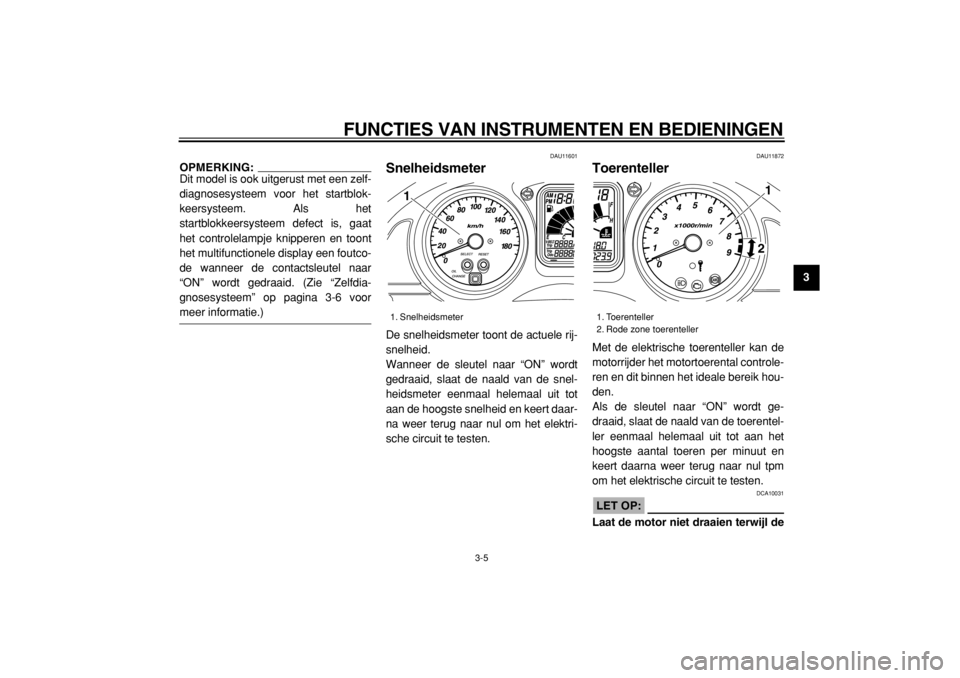

1. Snelheidsmeter
1

1. Toerenteller
2. Rode zone toerenteller
12

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1
2
3
4
5
6
7
8
9toerenteller in de rode zone wijst.

Rode zone: 8250 tpm en hoger
DAU33516
Multifunctioneel display WAARSCHUWING

DWA12311
Zorg dat de machine stilstaat, voor-
dat u wijzigingen in de instellingen
van het multifunctionele display
gaat aanbrengen.

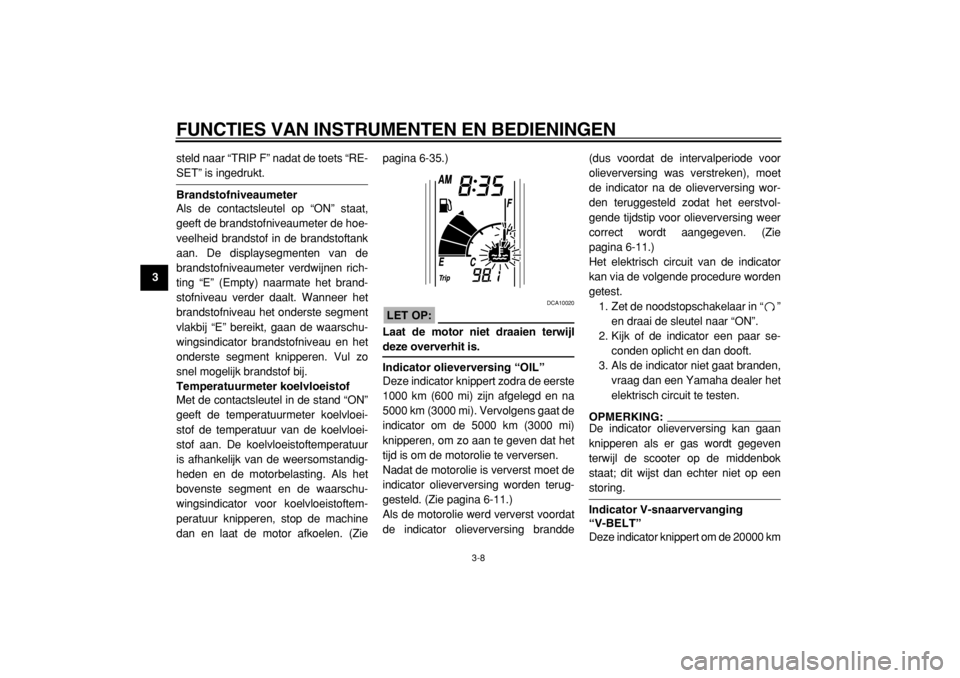

Het multifunctionele display toont de
volgende voorzieningen:

een brandstofniveaumeter

een temperatuurmeter koelvloei-
stof

een kilometerteller (die de totale
afgelegde afstand toont)

twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers
het laatst werden teruggesteld op
nul)

een ritteller voor brandstofreserve
1. Klok
2. Temperatuurmeter koelvloeistof
3. Brandstofniveaumeter
4. Kilometerteller/rittellers
5. “SELECT”-toets
6. “RESET”-toets
1
2
3
4
5
6
1. Indicator V-snaarvervanging “V-BELT”
2. Waarschuwingsindicator brandstofniveau
“”
3. Waarschuwingsindicator koelvloeistof-
temperatuur “”
4. Indicator olieverversing “OIL”
12
4
3

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9
(die de afgelegde afstand weer-
geeft vanaf het moment dat het on-
derste segment van de
brandstofniveaumeter en de waar-
schuwingsindicator brandstofni-
veau gaan knipperen)


een voorziening voor zelfdiagnose

een klok

een indicator olieverversing

een indicator V-snaarvervanging
OPMERKING:


Vergeet niet de sleutel naar “ON”
te draaien voordat u de toetsen
“SELECT” en “RESET” gebruikt.

Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmen-
ten een voor een op het
multifunctionele display en ver-
dwijnen dan weer om het elek-
trisch circuit te testen.
Kilometerteller- en rittellermodus
Door indrukken van de toets “SELECT”
wisselt de weergave tussen de kilome-
tertellermodus “ODO” en de ritteller-
modi “TRIP”, in de onderstaande
volgorde:ODO
→
TRIP (boven)
→
TRIP (onder)
→
ODO
Als er ongeveer 2.8 L (0.74 US gal)
(0.62 Imp.gal) brandstof in de tank over
is, beginnen het onderste segment van
de brandstofniveaumeter en de waar-
schuwingsindicator brandstofniveau te
knipperen. De displayweergave wisselt
automatisch naar de brandstofreser-
ve-ritteller “TRIP F”, waarop de afge-
legde afstand vanaf dat punt wordt
aangegeven. In dat geval wordt door
het indrukken van de toets “SELECT”
in de onderstaande volgorde gewisseld
tussen de diverse weergaven van rittel-
lers en kilometerteller:
TRIP F
→
TRIP (boven)
→
TRIP (on-
der)
→
ODO
→
TRIP FOm een ritteller op nul terug te stellen,
selecteert u deze door de toets “SE-
LECT” ingedrukt te houden totdat
“TRIP” of “TRIP F” begint te knipperen
(“TRIP” of “TRIP F” knippert slechts vijf
seconden). Terwijl “TRIP” of “TRIP F”
knippert, houdt u de toets “RESET”
minstens één seconde lang ingedrukt.
Wanneer u de brandstofreserve-ritteller
niet zelf met de hand op nul terugstelt,
wordt deze automatisch teruggesteld
zodra na het tanken 5 km (3 mi) is ge-
reden en verschijnt de vorige weerga-
vemodus weer.
OPMERKING:
Het display kan niet worden terugge-

1. Ritteller brandstofreserve
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9
steld naar “TRIP F” nadat de toets “RE-

SET” is ingedrukt.
Brandstofniveaumeter
Als de contactsleutel op “ON” staat,
geeft de brandstofniveaumeter de hoe-
veelheid brandstof in de brandstoftank
aan. De displaysegmenten van de
brandstofniveaumeter verdwijnen rich-
ting “E” (Empty) naarmate het brand-
stofniveau verder daalt. Wanneer het
brandstofniveau het onderste segment
vlakbij “E” bereikt, gaan de waarschu-
wingsindicator brandstofniveau en het
onderste segment knipperen. Vul zo
snel mogelijk brandstof bij.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter koelvloei-
stof de temperatuur van de koelvloei-
stof aan. De koelvloeistoftemperatuur
is afhankelijk van de weersomstandig-
heden en de motorbelasting. Als het
bovenste segment en de waarschu-
wingsindicator voor koelvloeistoftem-
peratuur knipperen, stop de machine
dan en laat de motor afkoelen. (Ziepagina 6-35.)
LET OP:

DCA10020
Laat de motor niet draaien terwijl
deze oververhit is.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na
5000 km (3000 mi). Vervolgens gaat de
indicator om de 5000 km (3000 mi)
knipperen, om zo aan te geven dat het
tijd is om de motorolie te verversen.
Nadat de motorolie is ververst moet de
indicator olieverversing worden terug-
gesteld. (Zie pagina 6-11.)
Als de motorolie werd ververst voordat
de indicator olieverversing brandde(dus voordat de intervalperiode voor
olieverversing was verstreken), moet
de indicator na de olieverversing wor-
den teruggesteld zodat het eerstvol-
gende tijdstip voor olieverversing weer
correct wordt aangegeven. (Zie
pagina 6-11.)
Het elektrisch circuit van de indicator
kan via de volgende procedure worden
getest.
1. Zet de noodstopschakelaar in “”
en draai de sleutel naar “ON”.
2. Kijk of de indicator een paar se-
conden oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING:
De indicator olieverversing kan gaan
knipperen als er gas wordt gegeven
terwijl de scooter op de middenbok
staat; dit wijst dan echter niet op een

storing.
Indicator V-snaarvervanging
“V-BELT”
Deze indicator knippert om de 20000 km
