4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU22951
Per regolare la tensione della catena
1. Allentare il dado perno ruota, il bullone
supporto pinza freno e il controdado
su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,girare il bullone di regolazione su cia-
scun lato del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il bullone di regolazione
su ciascun lato del forcellone in dire-
zione (b), e poi spingere la ruota po-
steriore in avanti.
NOTA:

Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.
ATTENZIONE:

HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò av-
venga, mantenere la tensione della cate-
na di trasmissione entro i limiti
specificati.
3. Stringere i controdadi e poi stringere il
dado perno ruota ed il bullone suppor-
to pinza freno alle coppie di serraggio
secondo specifica.
1. Tensione della catena di trasmissione
1

1. Dado perno ruota
2. Bullone di regolazione tensione della
catena
3. Controdado
4. Riferimenti di allineamento
1. Bullone supporto pinza freno
2. Supporto della pinza freno
3
4 1
2 (b)
(a)
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-24
1
2
3
4
5
6
7
8
9

HAU23022

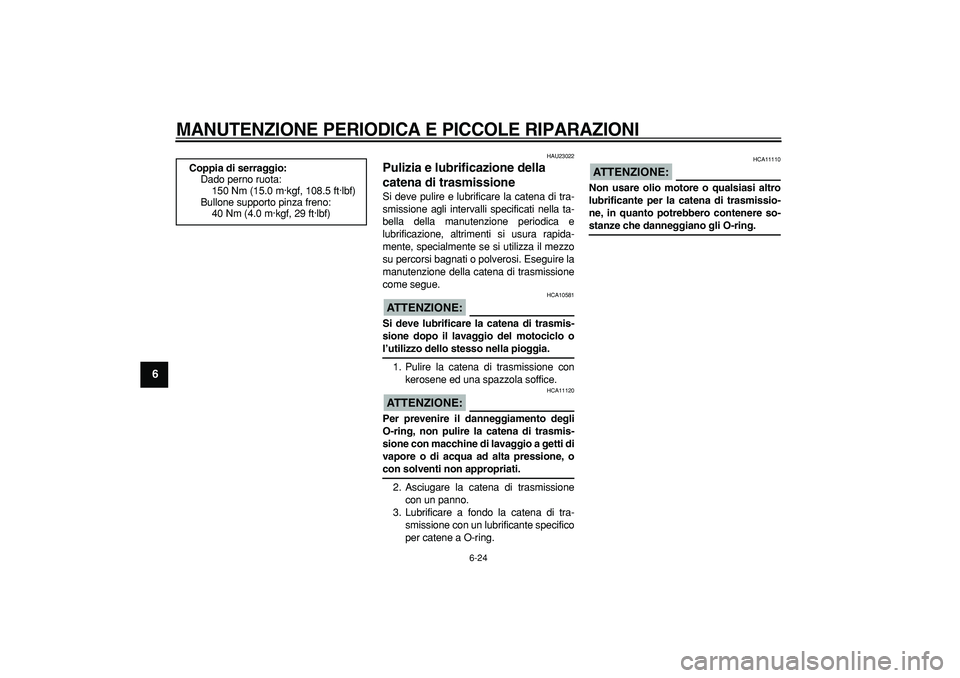

Pulizia e lubrificazione della
catena di trasmissione
Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi bagnati o polverosi. Eseguire la
manutenzione della catena di trasmissione
come segue.
ATTENZIONE:

HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE:

HCA11120
Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, o
con solventi non appropriati.
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
ATTENZIONE:

HCA11110
Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-
stanze che danneggiano gli O-ring. Coppia di serraggio:
Dado perno ruota:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bullone supporto pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-25
2
3
4
5
67
8
9

HAU23100

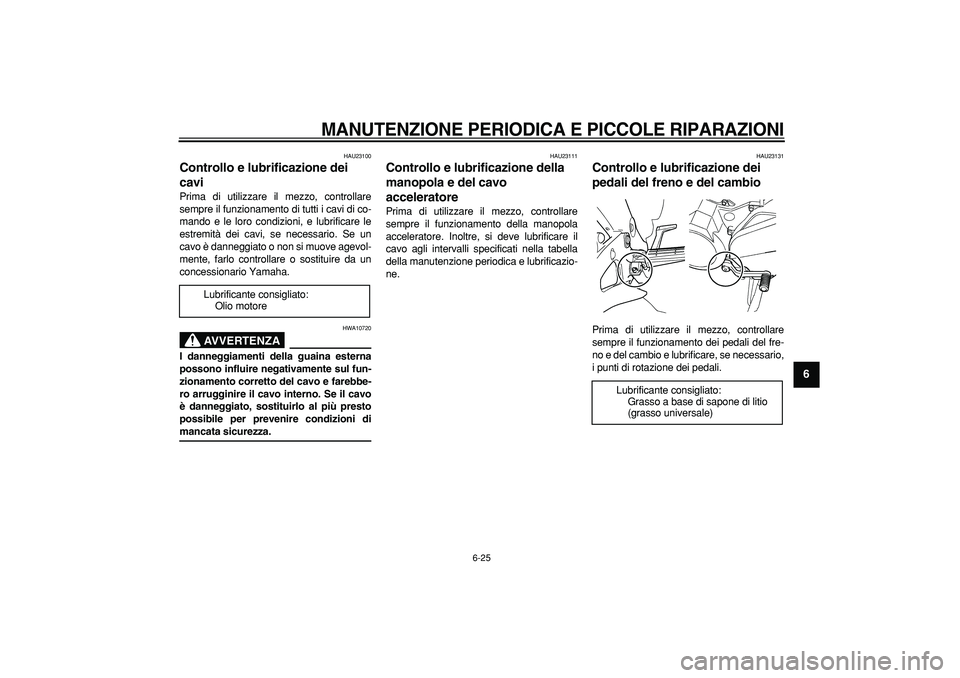

Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA

HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
HAU23131
Controllo e lubrificazione dei
pedali del freno e del cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali. Lubrificante consigliato:
Olio motore
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-26
1
2
3
4
5
6
7
8
9

HAU23140

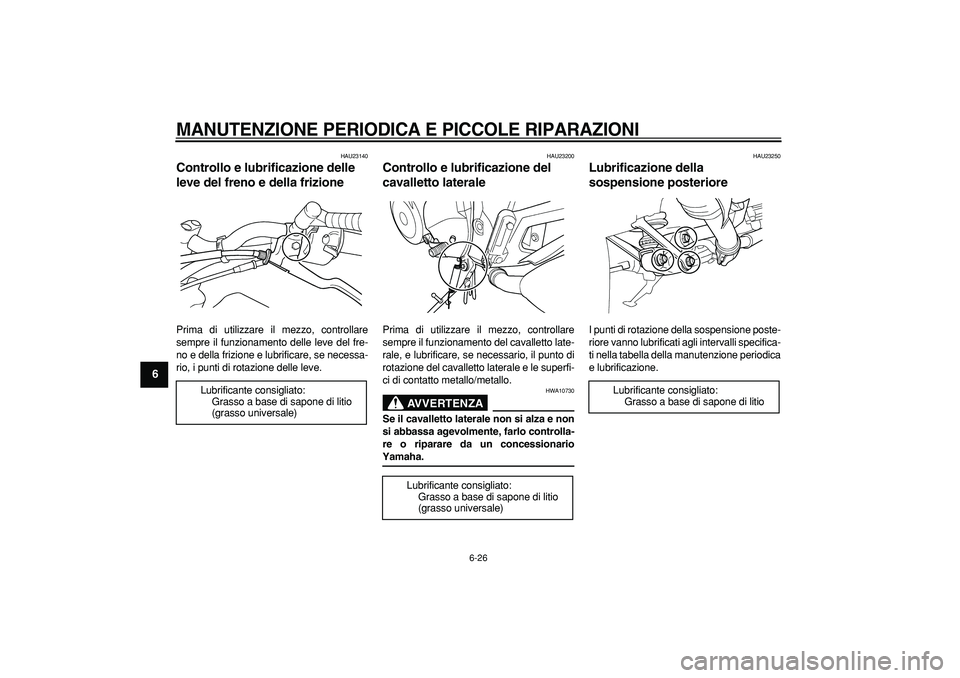

Controllo e lubrificazione delle
leve del freno e della frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione delle leve.
HAU23200
Controllo e lubrificazione del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il punto di
rotazione del cavalletto laterale e le superfi-
ci di contatto metallo/metallo.
AVVERTENZA

HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha.
HAU23250
Lubrificazione della
sospensione posteriore
I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-27
2
3
4
5
67
8
9

HAU23271

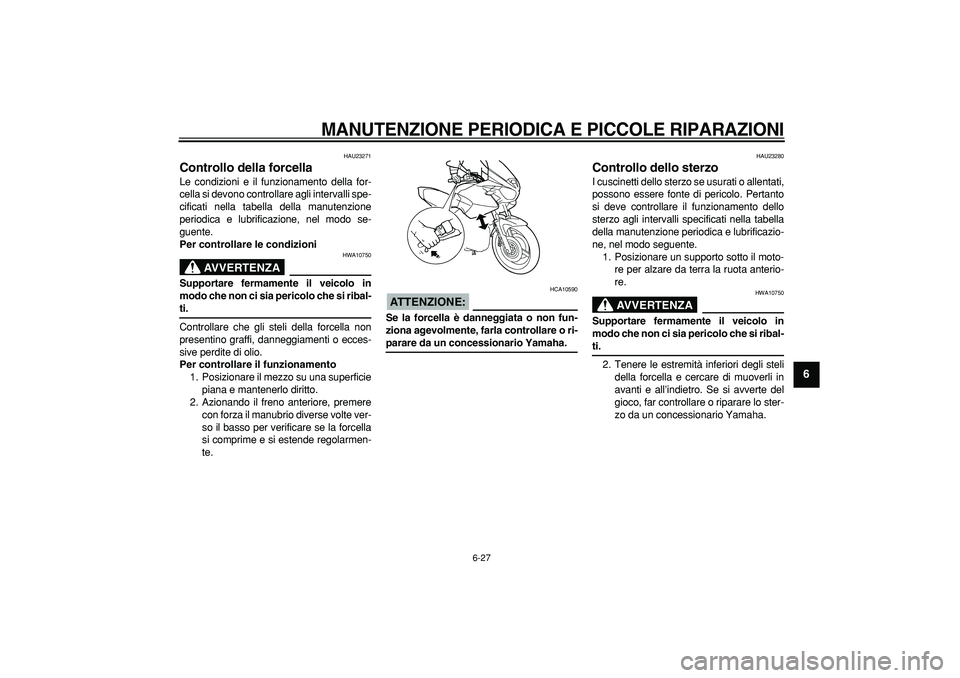

Controllo della forcella
Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-28
1
2
3
4
5
6
7
8
9

HAU23290

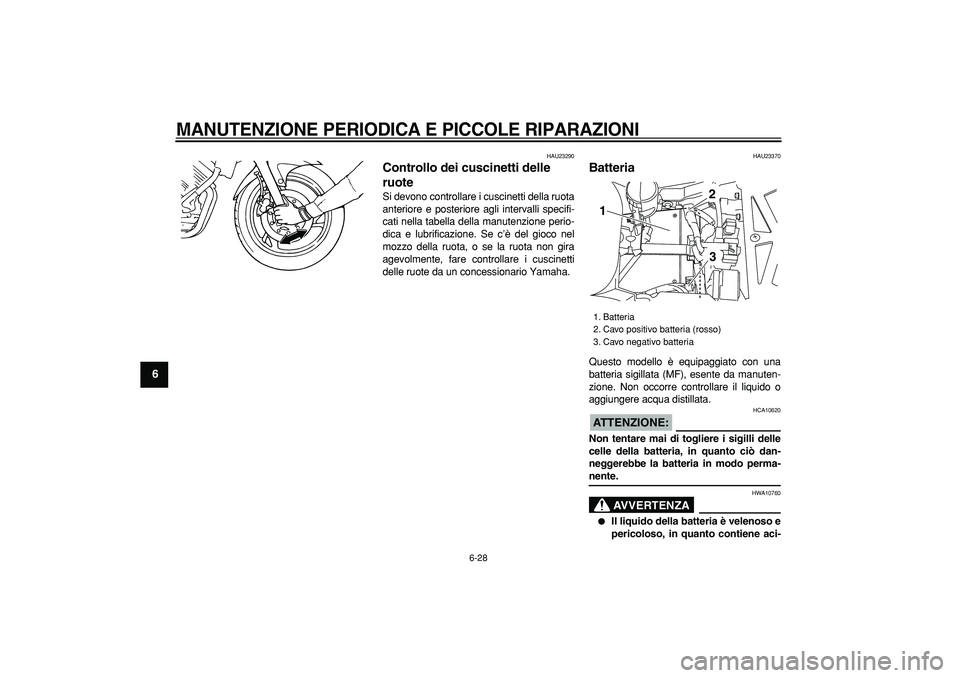

Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23370
Batteria
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
ATTENZIONE:

HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria
1
23

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-29
2
3
4
5
67
8
9

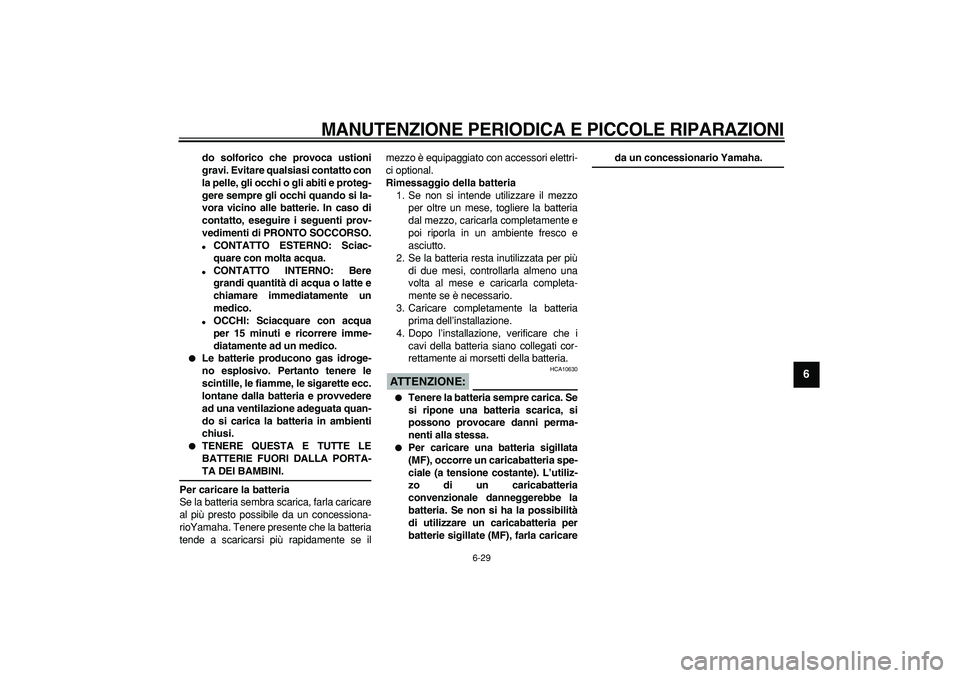

do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.

CONTATTO ESTERNO: Sciac-
quare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.

OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessiona-
rioYamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se ilmezzo è equipaggiato con accessori elettri-
ci optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.

Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
da un concessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-30
1
2
3
4
5
6
7
8
9

HAU23623

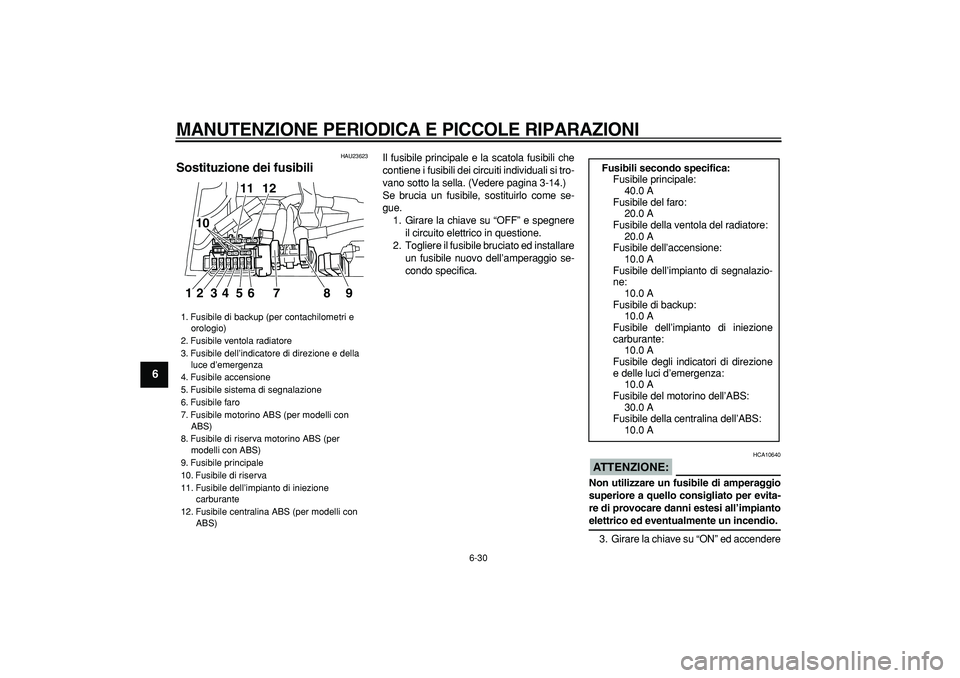

Sostituzione dei fusibili
Il fusibile principale e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-
vano sotto la sella. (Vedere pagina 3-14.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
1. Fusibile di backup (per contachilometri e
orologio)
2. Fusibile ventola radiatore
3. Fusibile dell’indicatore di direzione e della
luce d’emergenza
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile motorino ABS (per modelli con
ABS)
8. Fusibile di riserva motorino ABS (per
modelli con ABS)
9. Fusibile principale
10. Fusibile di riserva
11. Fusibile dell’impianto di iniezione
carburante
12. Fusibile centralina ABS (per modelli con
ABS)
12 34 5 6 7 8 911 12
10

Fusibili secondo specifica:
Fusibile principale:
40.0 A
Fusibile del faro:
20.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile di backup:
10.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile degli indicatori di direzione
e delle luci d’emergenza:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile della centralina dell’ABS:
10.0 A
