2005 YAMAHA TDM 900 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

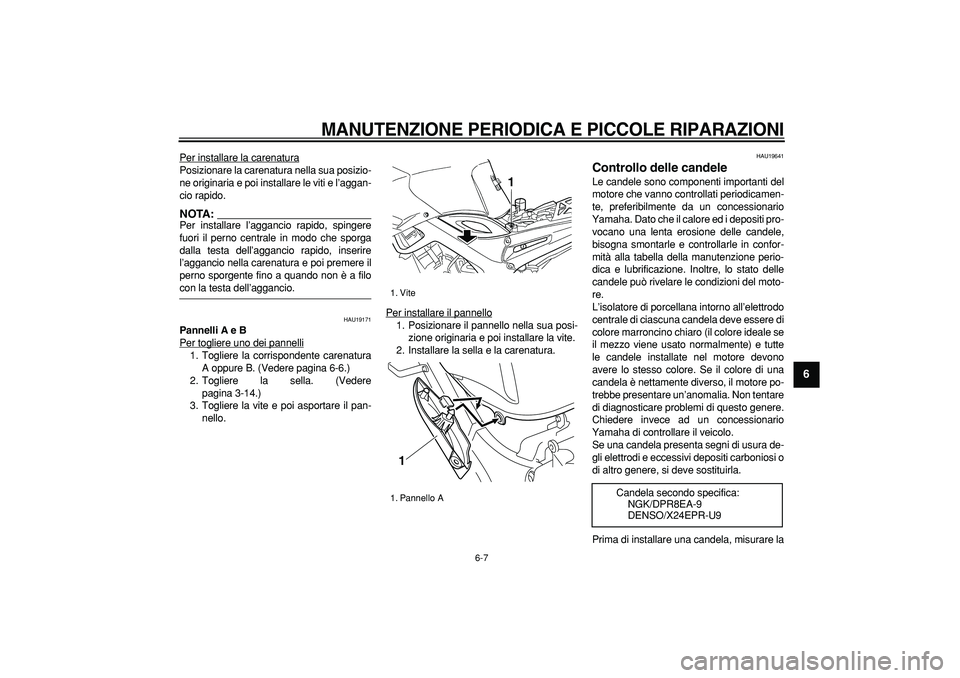

6-7
2
3
4
5
67
8
9

Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare le viti e l’aggan-
cio rapido.NOTA:

Per installare l’aggancio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa dell’aggancio rapido, inserire
l’aggancio nella carenatura e poi premere il
perno sporgente fino a quando non è a filo
con la testa dell’aggancio.
HAU19171
Pannelli A e B
Per togliere uno dei pannelli
1. Togliere la corrispondente carenatura
A oppure B. (Vedere pagina 6-6.)
2. Togliere la sella. (Vedere
pagina 3-14.)
3. Togliere la vite e poi asportare il pan-
nello.Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare la vite.
2. Installare la sella e la carenatura.

HAU19641
Controllo delle candele
Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Dato che il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il mezzo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe presentare un’anomalia. Non tentare
di diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
1. Vite
1. Pannello A
1
1

Candela secondo specifica:
NGK/DPR8EA-9
DENSO/X24EPR-U9

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

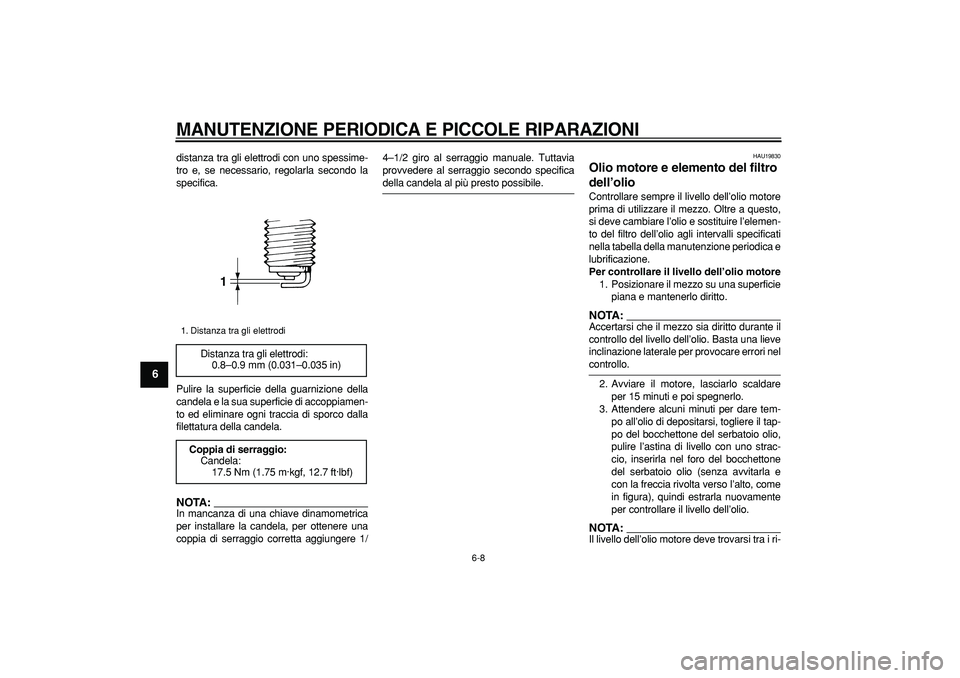

6-8
1
2
3
4
5
6
7
8
9

distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:

In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere 1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU19830
Olio motore e elemento del filtro
dell’olio
Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
si deve cambiare l’olio e sostituire l’elemen-
to del filtro dell’olio agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
NOTA:

Accertarsi che il mezzo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nel
controllo.
2. Avviare il motore, lasciarlo scaldare
per 15 minuti e poi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po del bocchettone del serbatoio olio,
pulire l’astina di livello con uno strac-
cio, inserirla nel foro del bocchettone
del serbatoio olio (senza avvitarla e
con la freccia rivolta verso l’alto, come
in figura), quindi estrarla nuovamente
per controllare il livello dell’olio.
NOTA:

Il livello dell’olio motore deve trovarsi tra i ri-
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

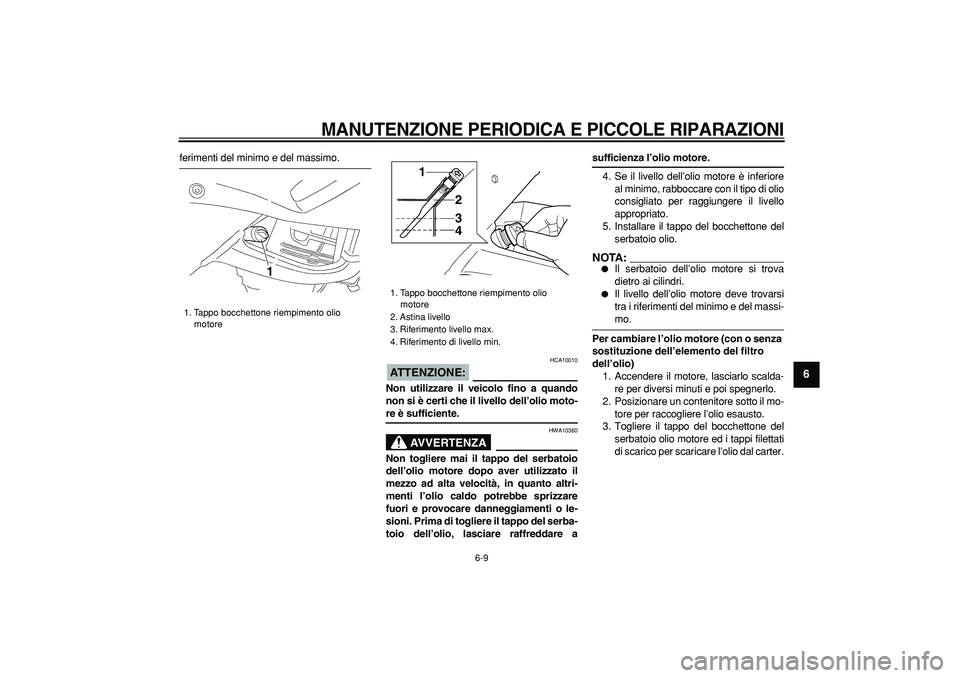

6-9
2
3
4
5
67
8
9

ferimenti del minimo e del massimo.
ATTENZIONE:

HCA10010
Non utilizzare il veicolo fino a quando
non si è certi che il livello dell’olio moto-
re è sufficiente.
AVVERTENZA

HWA10360
Non togliere mai il tappo del serbatoio
dell’olio motore dopo aver utilizzato il
mezzo ad alta velocità, in quanto altri-
menti l’olio caldo potrebbe sprizzare
fuori e provocare danneggiamenti o le-
sioni. Prima di togliere il tappo del serba-
toio dell’olio, lasciare raffreddare a
sufficienza l’olio motore.
4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.
5. Installare il tappo del bocchettone del
serbatoio olio.
NOTA:


Il serbatoio dell’olio motore si trova
dietro ai cilindri.

Il livello dell’olio motore deve trovarsi
tra i riferimenti del minimo e del massi-
mo.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento del filtro
dell’olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone del
serbatoio olio motore ed i tappi filettati
di scarico per scaricare l’olio dal carter.
1. Tappo bocchettone riempimento olio
motore
1

1. Tappo bocchettone riempimento olio
motore
2. Astina livello
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
3
4

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

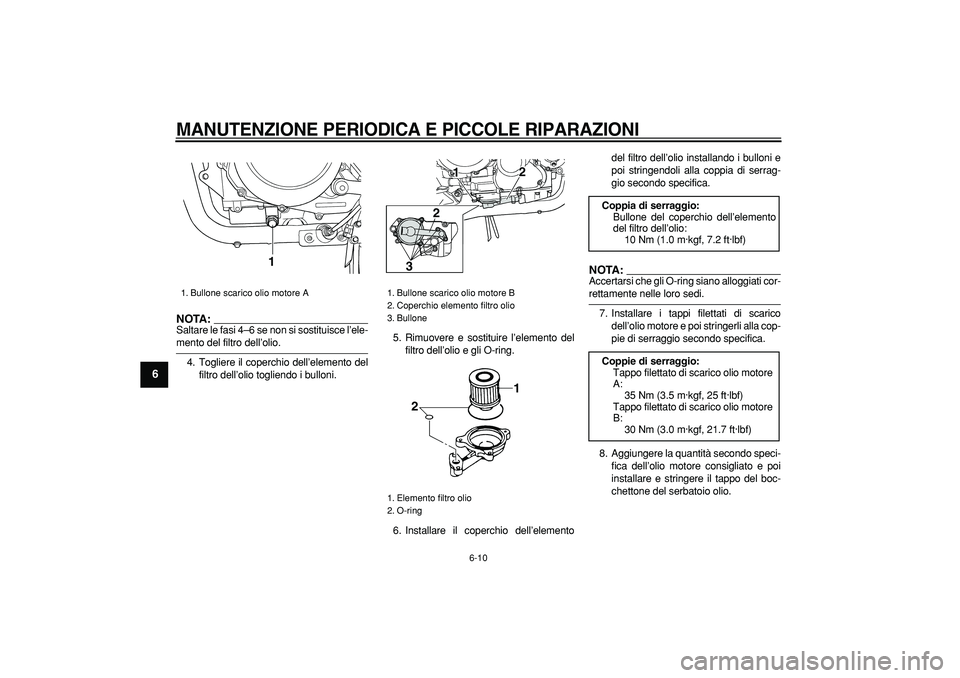

6-10
1
2
3
4
5
6
7
8
9
NOTA:

Saltare le fasi 4–6 se non si sostituisce l’ele-
mento del filtro dell’olio.
4. Togliere il coperchio dell’elemento del
filtro dell’olio togliendo i bulloni.5. Rimuovere e sostituire l’elemento del
filtro dell’olio e gli O-ring.
6. Installare il coperchio dell’elementodel filtro dell’olio installando i bulloni e
poi stringendoli alla coppia di serrag-
gio secondo specifica.
NOTA:

Accertarsi che gli O-ring siano alloggiati cor-
rettamente nelle loro sedi.
7. Installare i tappi filettati di scarico
dell’olio motore e poi stringerli alla cop-
pie di serraggio secondo specifica.
8. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-
chettone del serbatoio olio.
1. Bullone scarico olio motore A
1

1. Bullone scarico olio motore B
2. Coperchio elemento filtro olio
3. Bullone
1. Elemento filtro olio
2. O-ring12
2
3
1
2

Coppia di serraggio:
Bullone del coperchio dell’elemento
del filtro dell’olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppie di serraggio:
Tappo filettato di scarico olio motore
A:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Tappo filettato di scarico olio motore
B:
30 Nm (3.0 m·kgf, 21.7 ft·lbf)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

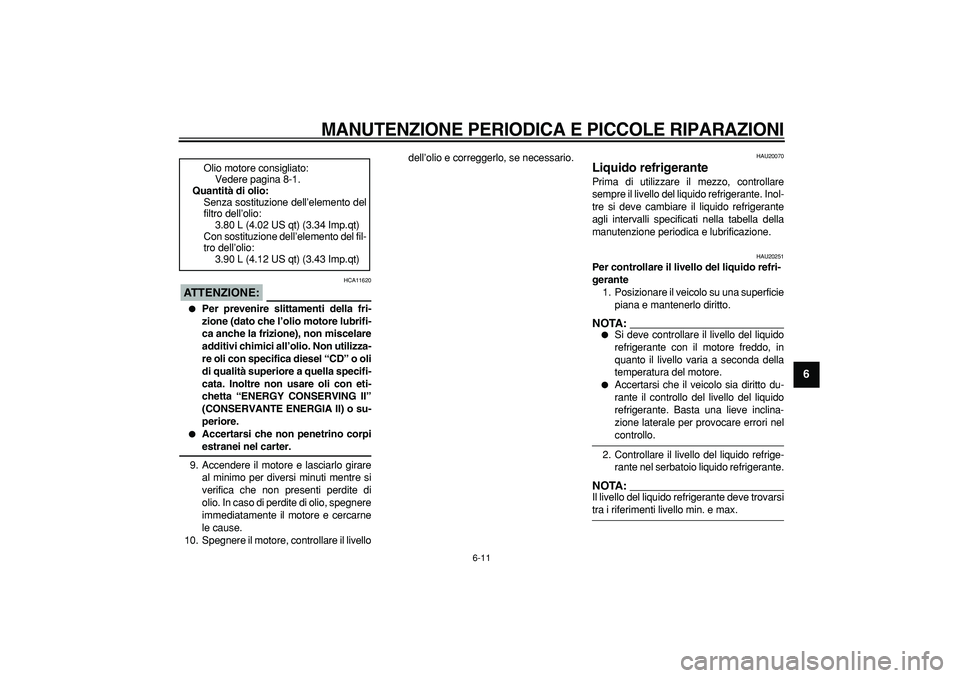

6-11
2
3
4
5
67
8
9
ATTENZIONE:

HCA11620

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpi
estranei nel carter.
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
10. Spegnere il motore, controllare il livellodell’olio e correggerlo, se necessario.
HAU20070
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante. Inol-
tre si deve cambiare il liquido refrigerante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU20251
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
NOTA:


Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.
NOTA:

Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max. Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento del
filtro dell’olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sostituzione dell’elemento del fil-
tro dell’olio:
3.90 L (4.12 US qt) (3.43 Imp.qt)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

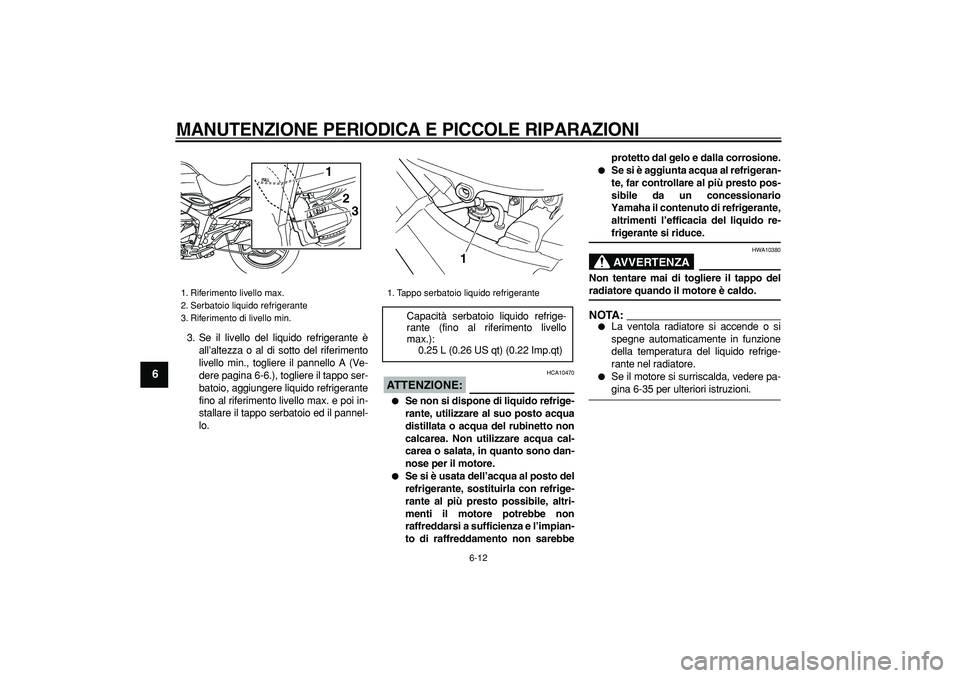

6-12
1
2
3
4
5
6
7
8
9

3. Se il livello del liquido refrigerante è
all’altezza o al di sotto del riferimento
livello min., togliere il pannello A (Ve-
dere pagina 6-6.), togliere il tappo ser-
batoio, aggiungere liquido refrigerante
fino al riferimento livello max. e poi in-
stallare il tappo serbatoio ed il pannel-
lo.
ATTENZIONE:

HCA10470

Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.

Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbeprotetto dal gelo e dalla corrosione.

Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido re-
frigerante si riduce.
AVVERTENZA

HWA10380
Non tentare mai di togliere il tappo del
radiatore quando il motore è caldo.
NOTA:


La ventola radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.

Se il motore si surriscalda, vedere pa-
gina 6-35 per ulteriori istruzioni.
1. Riferimento livello max.
2. Serbatoio liquido refrigerante
3. Riferimento di livello min.
3 1
2

1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

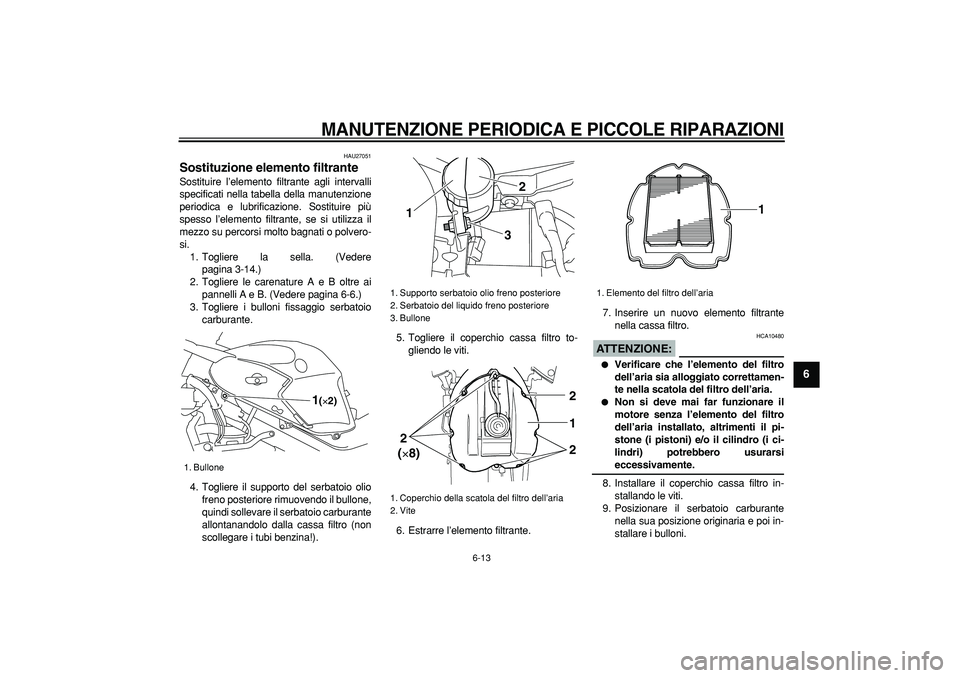

6-13
2
3
4
5
67
8
9

HAU27051
Sostituzione elemento filtrante
Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.
1. Togliere la sella. (Vedere
pagina 3-14.)
2. Togliere le carenature A e B oltre ai
pannelli A e B. (Vedere pagina 6-6.)
3. Togliere i bulloni fissaggio serbatoio
carburante.
4. Togliere il supporto del serbatoio olio
freno posteriore rimuovendo il bullone,
quindi sollevare il serbatoio carburante
allontanandolo dalla cassa filtro (non
scollegare i tubi benzina!).5. Togliere il coperchio cassa filtro to-
gliendo le viti.
6. Estrarre l’elemento filtrante.7. Inserire un nuovo elemento filtrante
nella cassa filtro.
ATTENZIONE:

HCA10480

Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.

Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i ci-
lindri) potrebbero usurarsi
eccessivamente.
8. Installare il coperchio cassa filtro in-
stallando le viti.
9. Posizionare il serbatoio carburante
nella sua posizione originaria e poi in-
stallare i bulloni.
1. Bullone
1(×2)

1. Supporto serbatoio olio freno posteriore
2. Serbatoio del liquido freno posteriore
3. Bullone
1. Coperchio della scatola del filtro dell’aria
2. Vite
12
3
1 2
2 2
(×8)

1. Elemento del filtro dell’aria
1

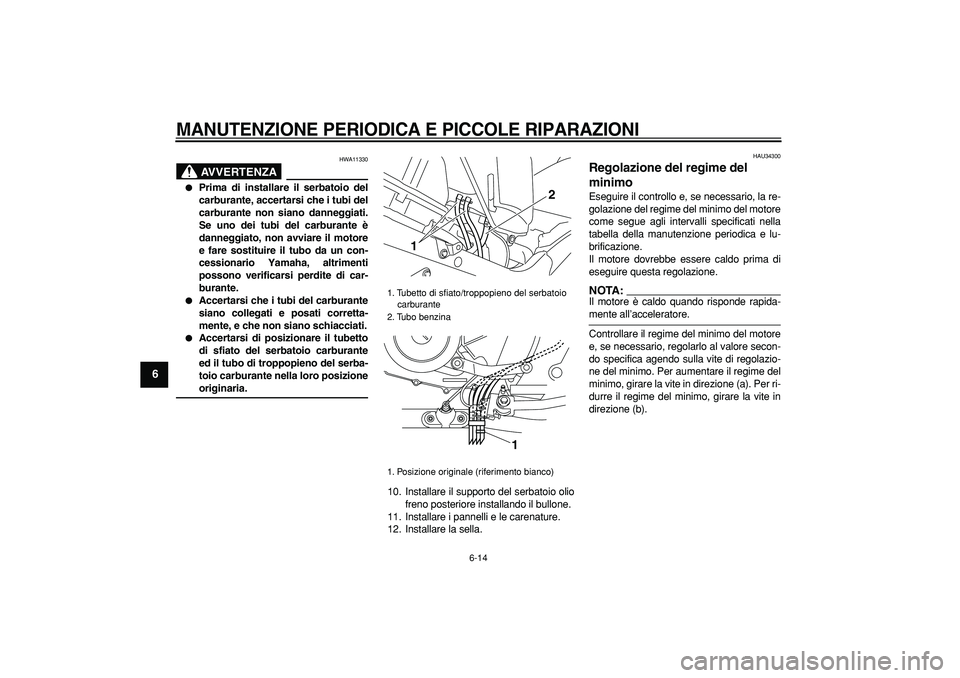

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-14
1
2
3
4
5
6
7
8
9
AVVERTENZA

HWA11330

Prima di installare il serbatoio del
carburante, accertarsi che i tubi del
carburante non siano danneggiati.
Se uno dei tubi del carburante è
danneggiato, non avviare il motore
e fare sostituire il tubo da un con-
cessionario Yamaha, altrimenti
possono verificarsi perdite di car-
burante.

Accertarsi che i tubi del carburante
siano collegati e posati corretta-
mente, e che non siano schiacciati.

Accertarsi di posizionare il tubetto
di sfiato del serbatoio carburante
ed il tubo di troppopieno del serba-
toio carburante nella loro posizione
originaria.
10. Installare il supporto del serbatoio olio
freno posteriore installando il bullone.
11. Installare i pannelli e le carenature.
12. Installare la sella.
HAU34300
Regolazione del regime del
minimo
Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
NOTA:

Il motore è caldo quando risponde rapida-
mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di regolazio-
ne del minimo. Per aumentare il regime del
minimo, girare la vite in direzione (a). Per ri-
durre il regime del minimo, girare la vite in
direzione (b).
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Tubo benzina
1. Posizione originale (riferimento bianco)
12
1
