2005 YAMAHA TDM 900 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-15
2
3
4
5
67
8
9
NOTA:

Se non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad un
concessionario Yamaha.
HAU21381
Controllo gioco del cavo
dell’acceleratore
Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
1. Vite regolazione minimo
Regime del minimo:
1100–1200 giri/min
1(a)
(b)

1. Gioco del cavo dell’acceleratore
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-16
1
2
3
4
5
6
7
8
9

HAU33041

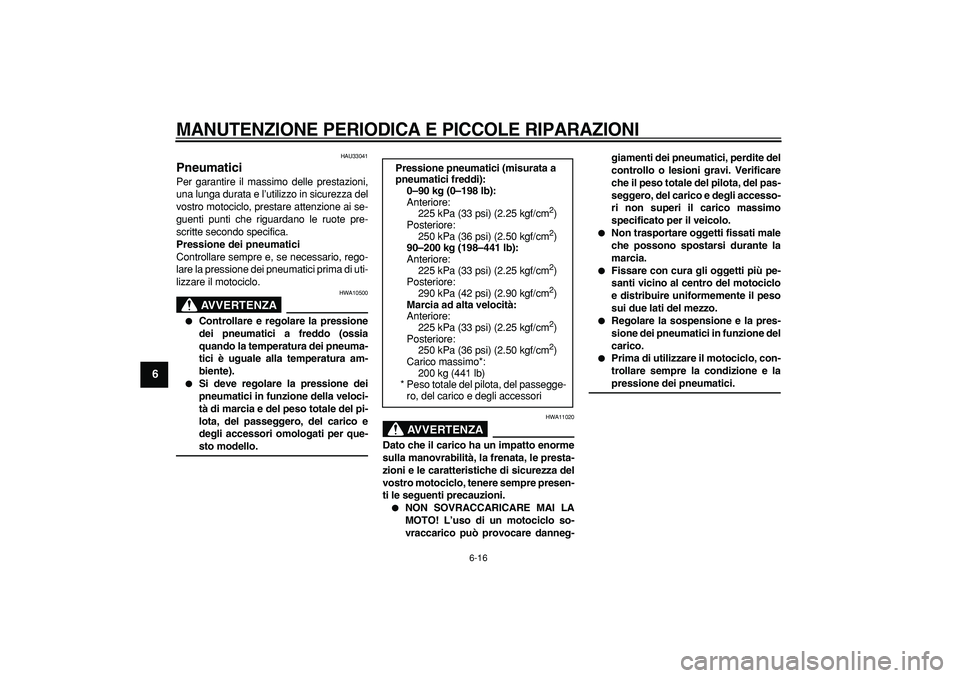

Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA

HWA10500

Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).

Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-
sto modello.
AVVERTENZA

HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-giamenti dei pneumatici, perdite del
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.

Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.

Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.

Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.

Prima di utilizzare il motociclo, con-
trollare sempre la condizione e la
pressione dei pneumatici. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
90–200 kg (198–441 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm 2
)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm 2
)
Carico massimo*:
200 kg (441 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-17
2
3
4
5
67
8
9

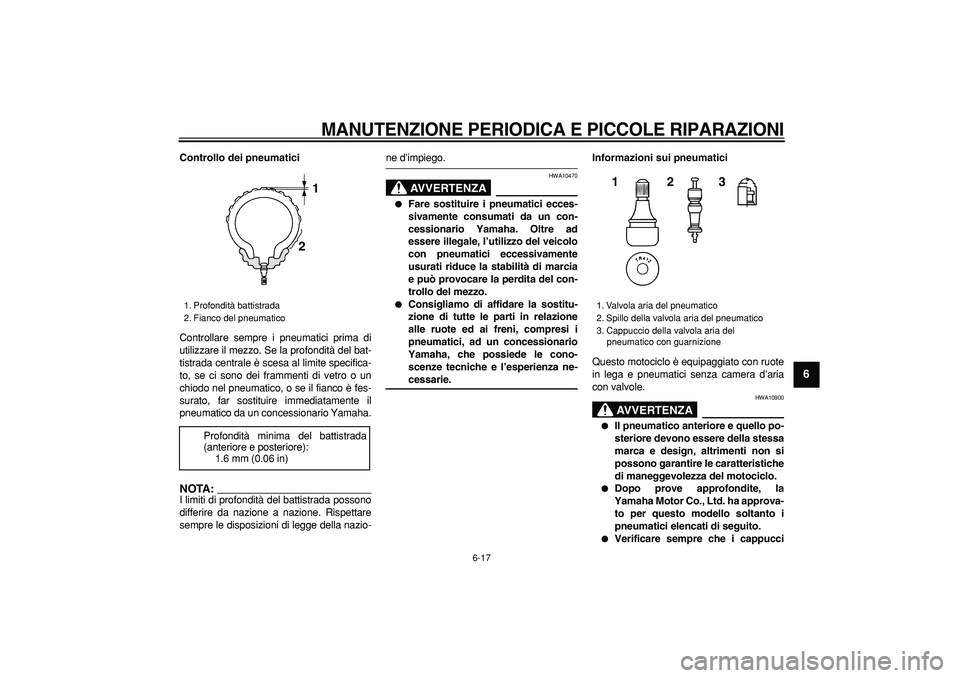

Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:

I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA

HWA10470

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA

HWA10900

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.

Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.

Verificare sempre che i cappucci
1. Profondità battistrada
2. Fianco del pneumatico
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
21

1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del
pneumatico con guarnizione
123

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-18
1
2
3
4
5
6
7
8
9

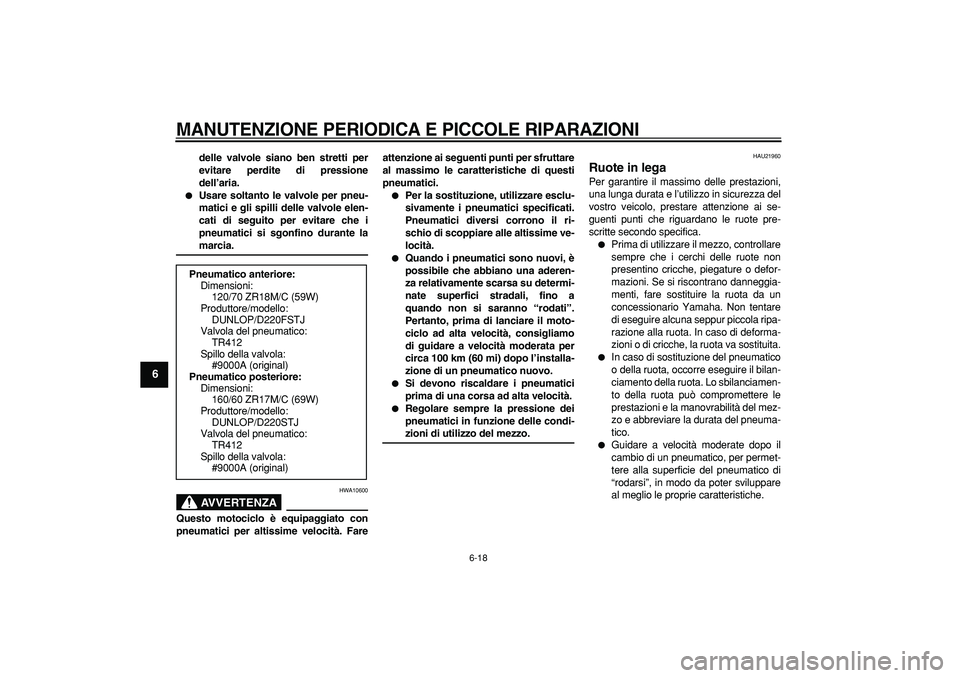

delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.
AVVERTENZA

HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fareattenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.

Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.

Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.

Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
Pneumatico anteriore:
Dimensioni:
120/70 ZR18M/C (59W)
Produttore/modello:
DUNLOP/D220FSTJ
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (original)
Pneumatico posteriore:
Dimensioni:
160/60 ZR17M/C (69W)
Produttore/modello:
DUNLOP/D220STJ
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (original)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-19
2
3
4
5
67
8
9

HAU22041

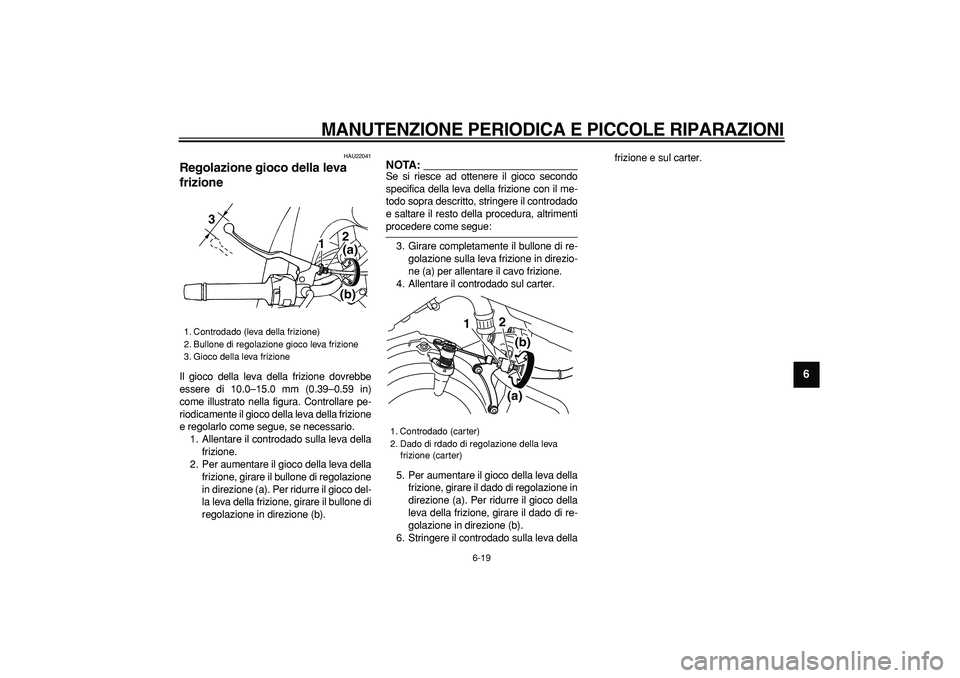

Regolazione gioco della leva
frizione
Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
1. Allentare il controdado sulla leva della
frizione.
2. Per aumentare il gioco della leva della
frizione, girare il bullone di regolazione
in direzione (a). Per ridurre il gioco del-
la leva della frizione, girare il bullone di
regolazione in direzione (b).
NOTA:

Se si riesce ad ottenere il gioco secondo
specifica della leva della frizione con il me-
todo sopra descritto, stringere il controdado
e saltare il resto della procedura, altrimenti
procedere come segue:
3. Girare completamente il bullone di re-
golazione sulla leva frizione in direzio-
ne (a) per allentare il cavo frizione.
4. Allentare il controdado sul carter.
5. Per aumentare il gioco della leva della
frizione, girare il dado di regolazione in
direzione (a). Per ridurre il gioco della
leva della frizione, girare il dado di re-
golazione in direzione (b).
6. Stringere il controdado sulla leva dellafrizione e sul carter.
1. Controdado (leva della frizione)
2. Bullone di regolazione gioco leva frizione
3. Gioco della leva frizione
12
3
(a)
(b)

1. Controdado (carter)
2. Dado di rdado di regolazione della leva
frizione (carter)12
(a)(b)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-20
1
2
3
4
5
6
7
8
9

HAU22270

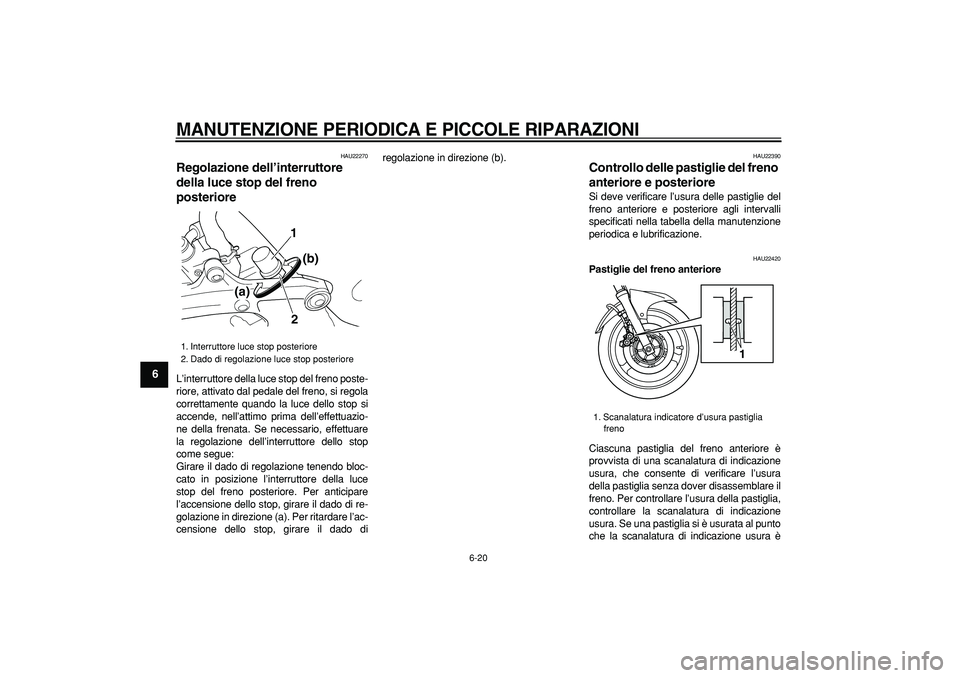

Regolazione dell’interruttore
della luce stop del freno
posteriore
L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di regolazione tenendo bloc-
cato in posizione l’interruttore della luce
stop del freno posteriore. Per anticipare
l’accensione dello stop, girare il dado di re-
golazione in direzione (a). Per ritardare l’ac-
censione dello stop, girare il dado diregolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura
della pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura è
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
2 (a)(b)

1. Scanalatura indicatore d’usura pastiglia
freno
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-21
2
3
4
5
67
8
9

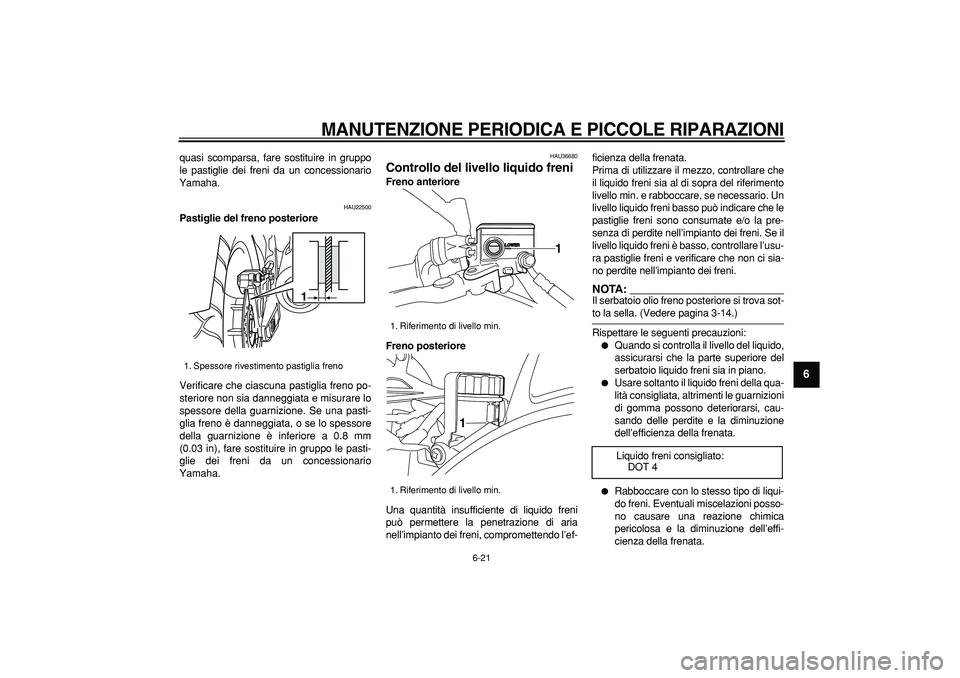

quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm
(0.03 in), fare sostituire in gruppo le pasti-
glie dei freni da un concessionario
Yamaha.
HAU36680
Controllo del livello liquido freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci sia-
no perdite nell’impianto dei freni.
NOTA:

Il serbatoio olio freno posteriore si trova sot-
to la sella. (Vedere pagina 3-14.)
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.

Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
1. Spessore rivestimento pastiglia freno
1

1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

Liquido freni consigliato:
DOT 4

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-22
1
2
3
4
5
6
7
8
9

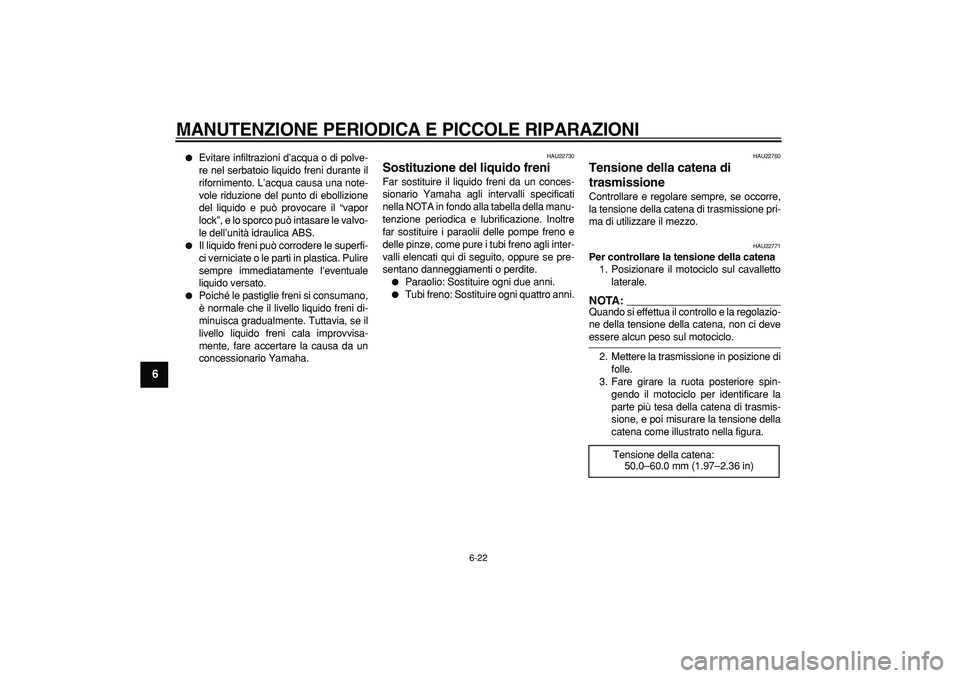

Evitare infiltrazioni d’acqua o di polve-
re nel serbatoio liquido freni durante il
rifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.

Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.

Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22730
Sostituzione del liquido freni
Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii delle pompe freno e
delle pinze, come pure i tubi freno agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi freno: Sostituire ogni quattro anni.
HAU22760
Tensione della catena di
trasmissione
Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22771
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.
NOTA:

Quando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.
Tensione della catena:
50.0–60.0 mm (1.97–2.36 in)
