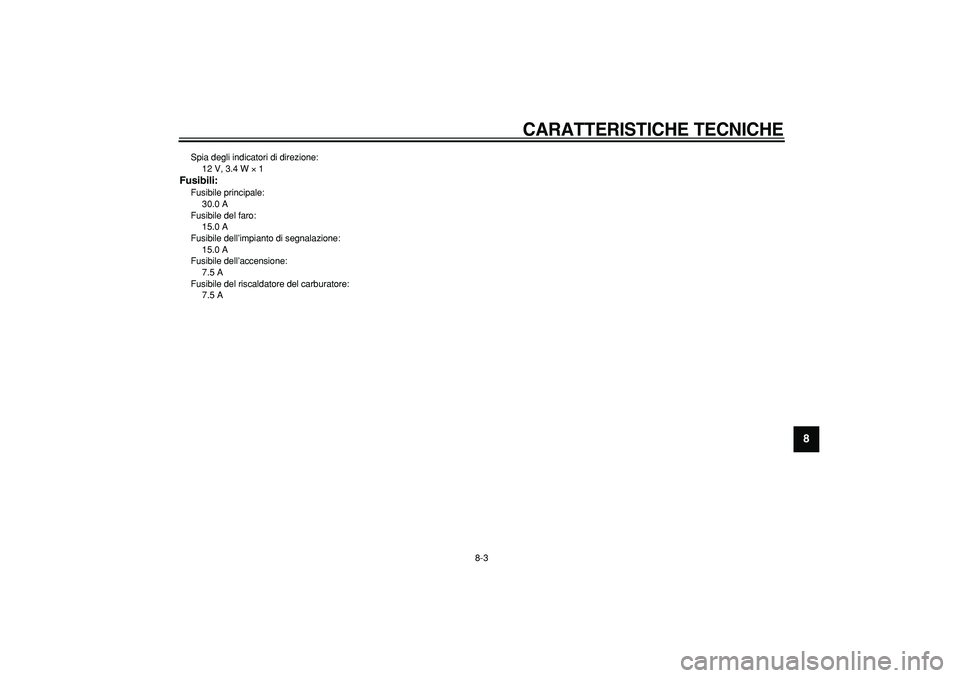

CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
7
89
Spia degli indicatori di direzione:
12 V, 3.4 W
×
1
Fusibili:
Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile del riscaldatore del carburatore:
7.5 A
9-1
1
2
3
4
5
6
7
8
9

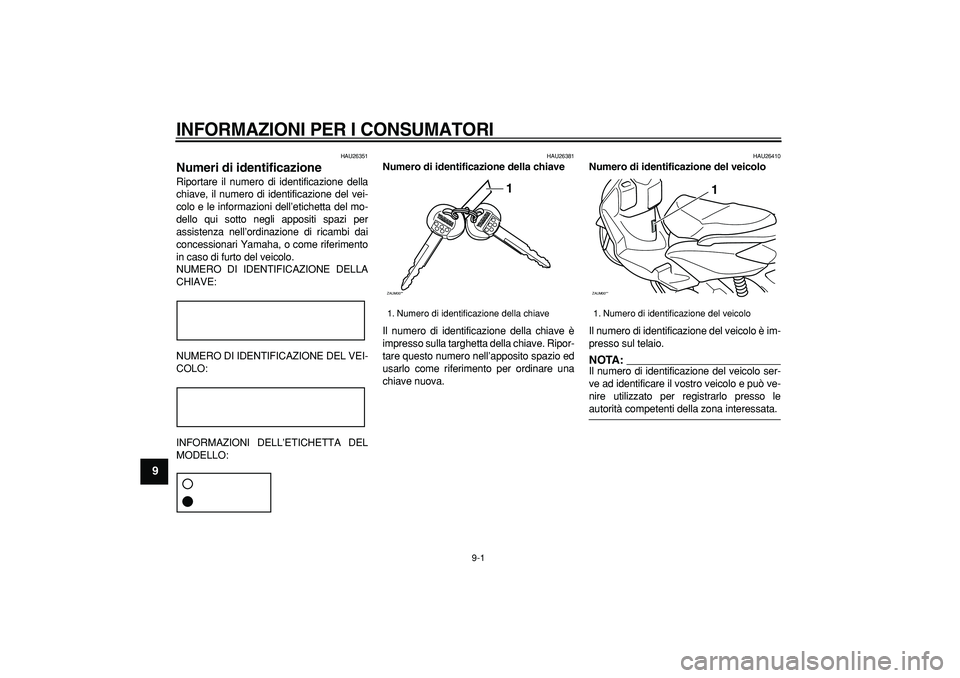

INFORMAZIONI PER I CONSUMATORI
HAU26351
Numeri di identificazione
Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL VEI-
COLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul telaio.
NOTA:
Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per registrarlo presso le
autorità competenti della zona interessata.
1. Numero di identificazione della chiave
ZAUM00**
1
1. Numero di identificazione del veicolo
ZAUM00**
1
INFORMAZIONI PER I CONSUMATORI
9-2
2
3
4
5
6
7
8
9

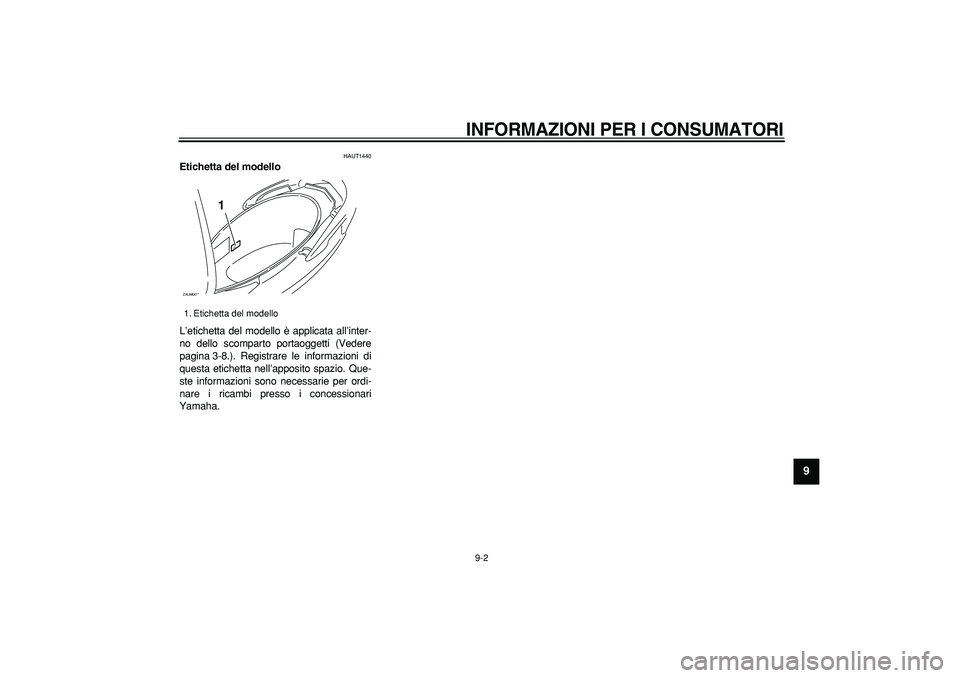

HAUT1440
Etichetta del modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti (Vedere
pagina 3-8.). Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.
1. Etichetta del modello
ZAUM00**
1

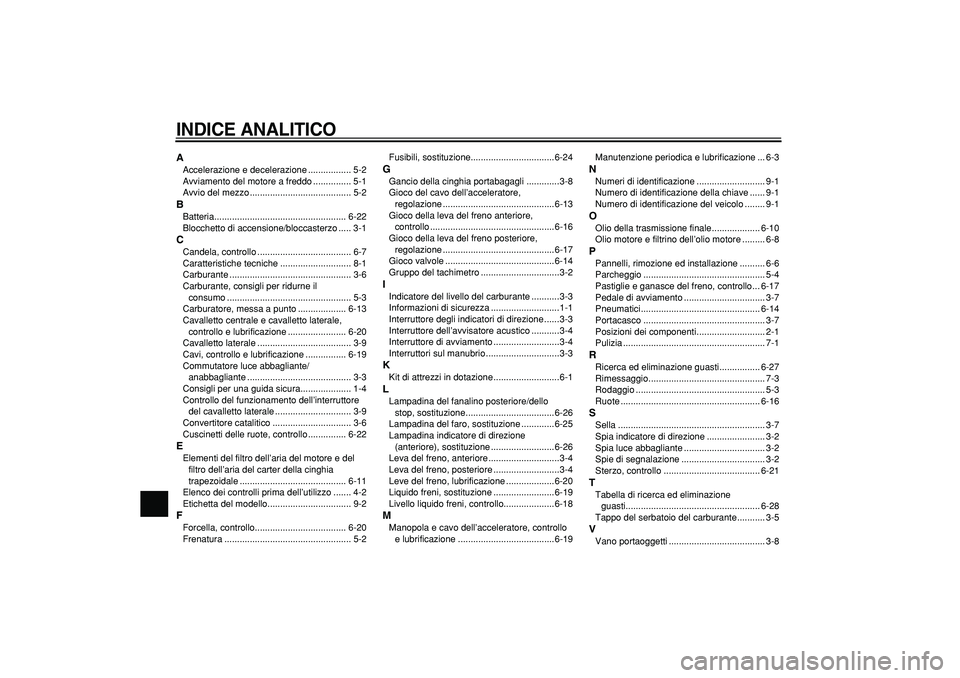

INDICE ANALITICO
A
Accelerazione e decelerazione ................. 5-2
Avviamento del motore a freddo ............... 5-1
Avvio del mezzo ........................................ 5-2
B
Batteria.................................................... 6-22
Blocchetto di accensione/bloccasterzo ..... 3-1
C
Candela, controllo ..................................... 6-7
Caratteristiche tecniche ............................ 8-1
Carburante ................................................ 3-6
Carburante, consigli per ridurne il
consumo ................................................. 5-3
Carburatore, messa a punto ................... 6-13
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ....................... 6-20
Cavalletto laterale ..................................... 3-9
Cavi, controllo e lubrificazione ................ 6-19
Commutatore luce abbagliante/
anabbagliante ......................................... 3-3
Consigli per una guida sicura.................... 1-4
Controllo del funzionamento dell’interruttore
del cavalletto laterale .............................. 3-9
Convertitore catalitico ............................... 3-6
Cuscinetti delle ruote, controllo ............... 6-22
E
Elementi del filtro dell’aria del motore e del
filtro dell’aria del carter della cinghia
trapezoidale .......................................... 6-11
Elenco dei controlli prima dell’utilizzo ....... 4-2
Etichetta del modello................................. 9-2
F
Forcella, controllo.................................... 6-20
Frenatura .................................................. 5-2Fusibili, sostituzione.................................6-24
G
Gancio della cinghia portabagagli .............3-8
Gioco del cavo dell’acceleratore,
regolazione ............................................6-13
Gioco della leva del freno anteriore,
controllo .................................................6-16
Gioco della leva del freno posteriore,
regolazione ............................................6-17
Gioco valvole ...........................................6-14
Gruppo del tachimetro ...............................3-2
I
Indicatore del livello del carburante ...........3-3
Informazioni di sicurezza ...........................1-1
Interruttore degli indicatori di direzione ......3-3
Interruttore dell’avvisatore acustico ...........3-4
Interruttore di avviamento ..........................3-4
Interruttori sul manubrio .............................3-3
K
Kit di attrezzi in dotazione ..........................6-1
L
Lampadina del fanalino posteriore/dello
stop, sostituzione...................................6-26
Lampadina del faro, sostituzione .............6-25
Lampadina indicatore di direzione
(anteriore), sostituzione .........................6-26
Leva del freno, anteriore ............................3-4
Leva del freno, posteriore ..........................3-4
Leve del freno, lubrificazione ...................6-20
Liquido freni, sostituzione ........................6-19
Livello liquido freni, controllo....................6-18
M
Manopola e cavo dell’acceleratore, controllo
e lubrificazione ......................................6-19Manutenzione periodica e lubrificazione ... 6-3
N
Numeri di identificazione ........................... 9-1
Numero di identificazione della chiave ...... 9-1
Numero di identificazione del veicolo ........ 9-1
O
Olio della trasmissione finale................... 6-10
Olio motore e filtrino dell’olio motore ......... 6-8
P
Pannelli, rimozione ed installazione .......... 6-6
Parcheggio ................................................ 5-4
Pastiglie e ganasce del freno, controllo... 6-17
Pedale di avviamento ................................ 3-7
Pneumatici............................................... 6-14
Portacasco ................................................ 3-7
Posizioni dei componenti........................... 2-1
Pulizia ........................................................ 7-1
R
Ricerca ed eliminazione guasti................ 6-27
Rimessaggio.............................................. 7-3
Rodaggio ................................................... 5-3
Ruote ....................................................... 6-16
S
Sella .......................................................... 3-7
Spia indicatore di direzione ....................... 3-2
Spia luce abbagliante ................................ 3-2
Spie di segnalazione ................................. 3-2
Sterzo, controllo ...................................... 6-21
T
Tabella di ricerca ed eliminazione
guasti..................................................... 6-28
Tappo del serbatoio del carburante........... 3-5
V
Vano portaoggetti ...................................... 3-8
