2005 YAMAHA CYGNUS 125 Manuale de Empleo (in Spanish)

5ML-F8199-S1
XC125
MANUAL DEL PROPIETARIO

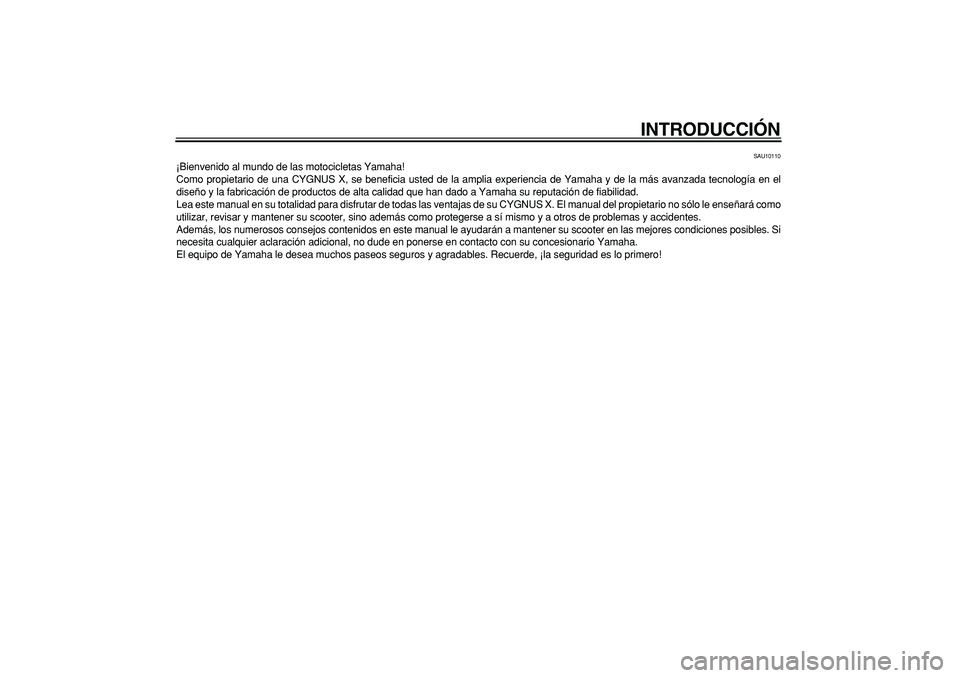

INTRODUCCIÓN
SAU10110
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una CYGNUS X, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el
diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su CYGNUS X. El manual del propietario no sólo le enseñará como
utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores condiciones posibles. Si
necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU34110
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
NOTA:


Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando se venda.

Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si ne-
cesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA

SWA12410
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede pr
ovocar lesiones gra
ves o un accidente
mor
tal
del conductor del scooter, de otra persona o de quien esté revisando o reparando el
scooter.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños al
scooter.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:NOTA:

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAUT1390
CYGNUS X
MANUAL DEL PROPIETARIO
©2005, Yamaha Motor Taiwan Co., Ltd.
1ª edición, Noviembre 2004
Todos los derechos reservados.
Toda reimpresión o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Taiwan Co., Ltd.
quedan explícitamente prohibidos.
Impreso en Taiwán.

TABLA DE CONTENIDOS
INFORMATION RELATIVA A LA
SEGURIDAD
......................................1-1
Otros aspectos de seguridad en la
conducción ....................................1-4
DESCRIPCIÓN
...................................2-1
Izquierda ...........................................2-1
Vista derecha....................................2-2
Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS
..........................................3-1
Interruptor principal/Bloqueo de la
dirección ........................................3-1
Testigos ...........................................3-2
Unidad velocímetro ..........................3-2
Medidor de gasolina ........................3-3
Interruptores del manillar .................3-3
Maneta del freno delantero ..............3-4
Maneta del freno trasero .................3-4
Tapón del depósito de gasolina .......3-4
Gasolina ..........................................3-5
Catalizador ......................................3-6
Sistema de arranque a pedal ..........3-6
Asiento .............................................3-7
Portacascos .....................................3-7
Compartimento porta objetos ..........3-8
Gancho para equipaje .....................3-8
Caballete lateral ...............................3-9
Comprobación del funcionamiento del
interruptor del cabellete lateral ......3-9
COMPROBACIONES ANTES DE LA
UTILIZACIÓN
...................................... 4-1
Lista de comprobaciones previas .... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN
.................................... 5-1
Arranque del motor en frío .............. 5-1
Inicio de la marcha .......................... 5-1
Aceleración y desaceleración ......... 5-2
Frenada ........................................... 5-2
Consejos para reducir el consumo de
gasolina ......................................... 5-2
Rodaje del motor ............................. 5-3
Estacionamiento .............................. 5-3
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES
.......... 6-1
Juego de herramientas del
propietario ..................................... 6-1
Cuadro de mantenimiento y engrase
periódicos ...................................... 6-3
Desmontaje y montaje de los
paneles ......................................... 6-6
Comprobación de la bujía ............... 6-7
Aceite del motor y tamiz de aceite .. 6-8
Aceite de la transmisión final ........ 6-10
Filtro de aire y filtro de aire de la caja
de la correa trapezoidal .............. 6-11
Ajuste del carburador .................... 6-13Ajuste del juego libre del cable del
acelerador ................................... 6-13
Holgura de la válvula .................... 6-14
Neumáticos ................................... 6-14
Llantas de aleación ....................... 6-16
Comprobación del juego libre de la
maneta del freno delantero ......... 6-16
Ajuste del juego libre de la maneta
del freno trasero ......................... 6-17
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero ............................... 6-17
Comprobación del líquido de freno
(freno delantero) ......................... 6-18
Cambio del líquido de freno .......... 6-19
Comprobación y engrase de los
cables ......................................... 6-19
Comprobación y engrase del puño
del acelerador y el cable ............. 6-20
Engrase de las manetas del freno
delantero y trasero ...................... 6-20
Verificación y engrase del caballete
central y el caballete lateral ......... 6-20
Comprobación de la horquilla
delantera ..................................... 6-21
Comprobación de la dirección ...... 6-21
Comprobación de los cojinetes de
las ruedas ................................... 6-22
Batería .......................................... 6-22
Cambio de fusibles ....................... 6-24
Cambio de una bombilla del faro .. 6-25

TABLA DE CONTENIDOS
Cambio de la bombilla de la luz de
freno/piloto trasero ...................... 6-26
Cambio de la bombilla de un
intermitente delantero ................. 6-26
Bombilla de intermitente trasero ..... 6-27
Identificación de averías ................ 6-27
Cuadro de identificación de
averías ........................................ 6-28
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER
................................... 7-1
Cuidados ......................................... 7-1
Almacenamiento .............................. 7-3
ESPECIFICACIONES
......................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR
.................................... 9-1
Números de identificación ............... 9-1

1-1
1
INFORMATION RELATIVA A LA SEGURIDAD
SAU10260
LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE SU
USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOOTER.
DEBE:

OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DEL SCOOTER.

OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL DEL PROPIETARIO.

OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.

OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL DEL PROPIETARIO
Y/O CUANDO LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIERAN.
Conducción segura

Realice siempre las comprobacionesprevias. La realización de comproba-
ciones cuidadosas puede ayudar a
prevenir un accidente.

Este scooter está diseñado para llevar
al conductor y un pasajero.

La mayor parte de los accidentes de
tráfico entre coches y scooter se de-
ben al hecho de que el conductor del
coche no ha detectado y reconocido el
scooter. Muchos accidentes se han
producido porque el conductor del co-
che no ha visto el scooter. Una medida
muy eficaz para reducir las posibilida-
des de este tipo de accidente es el ha-
cerse bien visible.

Por tanto:

Lleve una chaqueta de color brillan-
te.

Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.

Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.

En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-quiera tienen un permiso de conducir
vigente.

No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.

Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.

Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.

Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
siado en una curva a causa del EXCE-
SO DE VELOCIDAD o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).

Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.

Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

La postura del conductor y del pasaje-
ro es importante para poder mantener
