2004 YAMAHA XVS650A Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU22270
Regolazione dell’interruttore
della luce stop del freno
posteriore L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di registro tenendo bloccato in
posizione l’interruttore della luce stop del
freno posteriore. Per anticipare l’accensio-
ne dello stop, girare il dado di registro in di-
rezione (a). Per ritardare l’accensione dello
stop, girare il dado di registro in direzione
(b).
HAU22380
Controllo delle pastiglie del freno
anteriore e delle ganasce del
freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e delle ganasce del freno
posteriore agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare il consumo
della stessa senza dover disassemblare il
freno. Per controllare il consumo delle pasti-
glie, controllare le scanalature di indicazio-
ne usura. Se una pastiglia si è consumata alpunto che le scanalature di indicazione usu-
ra sono quasi scomparse, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22540
Ganasce del freno posteriore
Il freno posteriore è provvisto di un indicato-
re d’usura, che consente di verificare il con-
sumo delle ganasce senza dover
disassemblare il freno. Per controllare l’usu-
ra delle ganasce, controllare la posizione
dell’indicatore d’usura mentre si aziona il
freno. Se una ganascia si è consumata al
punto che l’indicatore d’usura ha raggiunto
1. Interruttore luce stop
2. Dado di registro della luce stop del freno
posteriore
1. Scanalatura di indicazione usura della
pastiglia freno
1. Linea del limite di usura della piastra
ganascia freno
2. Indicatore di usura della piastra ganascia
freno
U5SCH1H0.book Page 20 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
la tacca del limite d’usura, fare sostituire in
gruppo le ganasce dei freni da un conces-
sionario Yamaha.
HAU22580
Controllo del livello del liquido
freni Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono consu-
mate e/o la presenza di perdite nell’impianto
dei freni. Se il livello del liquido dei freni è
basso, controllare l’usura delle pastiglie e
verificare che non ci siano perdite nell’im-
pianto dei freni.
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le parti
verniciate o di plastica. Pulire sempre
immediatamente l’eventuale liquido
versato.


Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
1. Riferimento di livello min.
Liquido freni consigliato:
DOT 4
U5SCH1H0.book Page 21 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22720
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio della pompa freno e
della pinza, come pure il tubo dell’impianto
freni agli intervalli elencati qui di seguito, op-
pure se presentano danneggiamenti o per-
dite.

Paraolio: Sostituire ogni due anni.


Tubo flessibile del freno: Sostituire
ogni quattro anni.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.Lubrificante consigliato:
Olio motore
U5SCH1H0.book Page 22 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23110
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola
dell’acceleratore. Inoltre, si deve lubrificare
o sostituire il cavo agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
HAU23131
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali del freno e
del cambio e lubrificare, se necessario, i
punti di rotazione dei pedali.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5SCH1H0.book Page 23 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve.
HAU23200
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il punto di rota-
zione del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5SCH1H0.book Page 24 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU23271

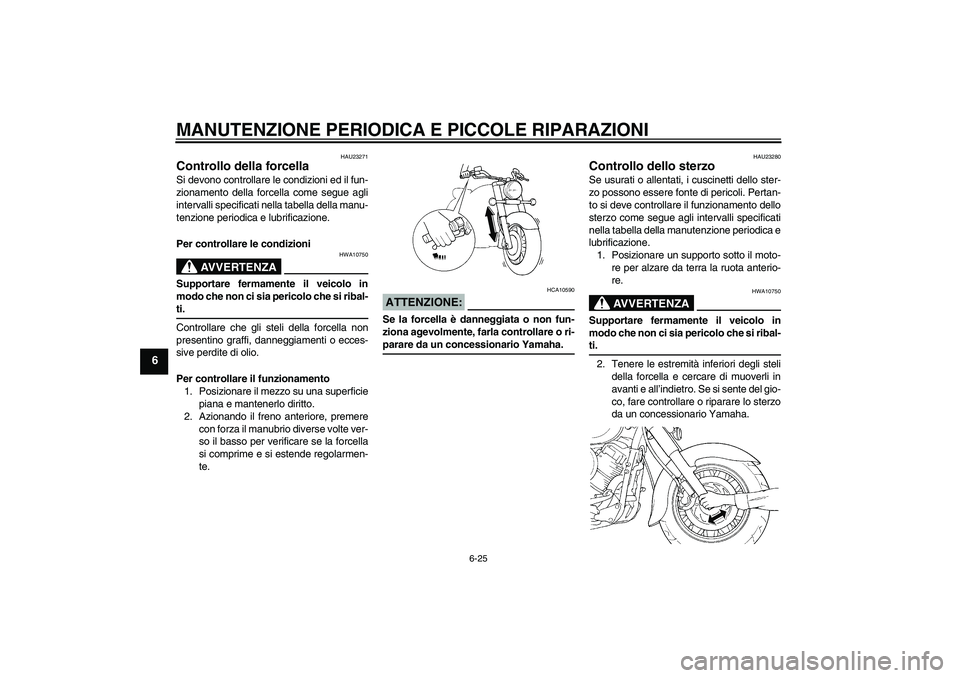

Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si sente del gio-
co, fare controllare o riparare lo sterzo
da un concessionario Yamaha.
U5SCH1H0.book Page 25 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23390
Batteria La batteria si trova dietro al pannello B. (Ve-
dere pagina 6-6.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il mezzo è equipaggiato con
accessori elettrici optional.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
1. Cavo positivo della batteria (rosso)
2. Cavo negativo della batteria
U5SCH1H0.book Page 26 Monday, September 8, 2003 4:47 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
HAU33400
Sostituzione dei fusibili
La scatola del fusibile principale, del fusibile
delle luci di parcheggio e la scatola che con-
tiene i fusibili dei circuiti individuali si trova-
no dietro al pannello B. (Vedere pagina
6-6.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
1. Fusibile della luce di parcheggio
2. Scatola fusibili
3. Fusibile principale
4. Fusibile principale di ricambio
1. Fusibile della luce di parcheggio
2. Fusibile del faro
3. Fusibile dell’impianto di segnalazione
4. Fusibile dell’accensione
5. Fusibile del riscaldatore del carburatore
6. Fusibile dell’accensione elettronica
7. Fusibile di backup (per contachilometri e
sistema immobilizzatore)
8. Fusibile di ricambio
U5SCH1H0.book Page 27 Monday, September 8, 2003 4:47 PM
